Lunos 3/UP-BR Manuale
E271 11.18
Beschreibung und Funktionen
Einbau
Technische Daten
Spannungsversorgung 230 V AC 50 Hz
Maße
B x H x T
270 mm x 270 mm x 102,5 mm
Verfügbarer statischer Druck 233 Pa
Gehäuse für die Unterputzmontage mit Brandschutzummantelung, geeignet für
den Wandeinbau mit seitlichem Abluftstutzen (DN 80) und leckluftdichter Rück-
schlagklappe.
Der Abluftstutzen befindet sich oben links, das Gehäuse kann jedoch im rechten
Winkel nach links oder rechts gedreht werden. Die Anpassung der Rückschlag-
klappe an die entsprechende Einbaulage erfolgt durch einfaches Ab- und An-
schrauben des Stutzens.
In das Unterputzgehäuse können alle Ventilatoreinsätze der Baureihe Silvento ein-
gesetzt werden.
Bestellnummer 039 160
Der Einbau des Gehäuses erfolgt durch bündigen Abschluss mit der Wand und
Entlüftung mittels Alu-Flexrohr DN 80 an die Hauptleitung.
Das Lüftungsgerät ist schutzisoliert, der Schutzleiteranschluss entfällt.
Die Montagehalterung ist im Lieferumfang enthalten.
Beachten Sie bitte die Einbauanleitung und lassen Sie die Geräte fachgerecht
elektrisch anschließen.
Hinweis
Produkte und deren Abbildungen können leicht variieren. Aufgrund ständiger Wei-
terentwicklungen und/oder mehrerer Lieferanten für z.B. Rohmaterialien können
u.a. Farben leicht variieren (nicht bei Sichtteilen) oder auf Prospekten unterschied-
lich dargestellt werden.
E271 11.18

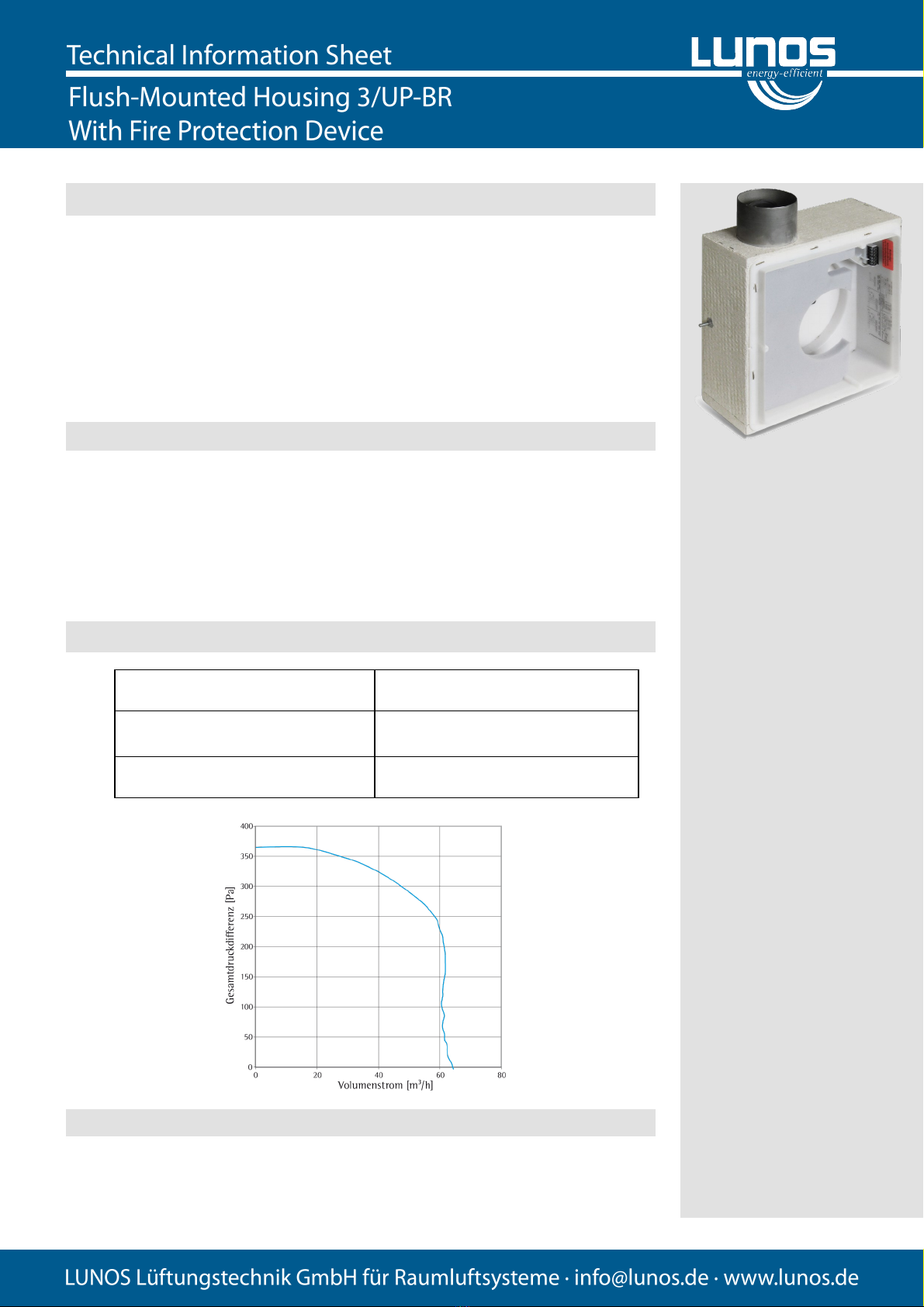

Description and functions
Installation
Technical Data
Power supply 230 V AC 50 Hz
Dimensions
W x H x D
270 mm x 270 mm x 102,5 mm
Available static pressure 233 Pa
Housing for flush mounting with fire protection coating, suitable for wall installation
with side exhaust vent (DN 80) and leakage-airtight backdraft shutter.
The exhaust vent is top left, however, the housing can be turned at a right angle.
The adjustment of the backdraft shutter to the appropriate installation position is
done by simply screwing the vent off and on.
All ventilator inserts of the Silvento series can be inserted into the flush-mounted
housing.
Incl. mounting bracket, sound absorber and plaster protection cap for dirt protec-
tion.
Order No. 039 160
The installation of the housing is made by flush finish on the wall and ventilation
using the Alu-Flex pipe DN 80 to the main line.
The mounting bracket is included in the scope of delivery.
Please observe the installation manual and have the electrical connection of the
fan performed by a qualified professional.
Note
Products and illustrations may vary slightly. Due to continuous product develop-
ment and/or several suppliers e.g. for raw materials, colours, among other things,
may vary slightly (not for visible parts) or be shown differently in brochures.
