Manitou MRT 2150 Privilege Plus ST4 S2 Manuale utente

MANUALE D’UTILIZZO GRU

(ISTRUZIONI ORIGINALI)

CRANE USER MANUAL

(ORIGINAL INSTRUCTIONS)

BRUGS- og VEDLIGEHOLDELSESVEJLEDNING

FOR KRAN

(ORIGINALE INSTRUKTIONER)

MRT 2150 Privilege Plus ST4 S2

MRT 2550 Privilege Plus ST4 S2

MRT 3255 Privilege Plus ST4 S1

IL VOSTRO CONCESSIONARIO :

YOUR DEALER:

DIN FORHANDLER:

MANITOU ITALIA S.r.l.

Via Cristoforo Colombo, 2 - Località Cavazzona

41013 CASTELFRANCO EMILIA (MO) - ITALIA

Tel. +39 059 95 98 11 - Fax +39 059 95 98 50

648941 IT-EN-DA (26/04/2016)

QUESTO MANUALE D’ISTRUZIONI DEVE SEMPRE RIMANERE NEL CARRELLO ELEVATORE E DEVE ESSERE INTEGRALMENTE LETTO E COMPRESO DAGLI OPERATORI.

THIS INSTRUCTION MANUAL MUST ALWAYS BE KEPT IN THE FORKLIFT TRUCK AND MUST BE READ ENTIRELY AND UNDERSTOOD BY THE OPERATORS.

DENNE BRUGSVEJLEDNING SKAL ALTID OPBEVARES I GAFFELTRUCKEN OG SKAL GENNEMLÆSES OG FORTÅS AF OPERATØRERNE.

0-3

IT EN DA

648941 IT-EN-DA (26/04/2016)

26/04/2016

PRIMA EDIZIONE - FIRST EDITION: - FØRSTE UDGAVE

REPRODUCTION, EVEN PARTIAL, OF

THE TEXT AND ILLUSTRATIONS IS

FORBIDDEN.

The dierence between the update times in

printing and times for technical modica-

tions (with the latter varying continuously

to oer increasingly qualied products)

force us to declare, for the sake of correct-

ness, that the data contained in this edition

are susceptible to variation at any moment

and are therefore not binding.

1  SAFETY

2  DIMENSIONS 

USE AND MAINTENANCE

3  LOAD CHARTS FOR

INTERCHANGEABLE

EQUIPMENT

MRT 2150 PRIVILEGE PLUS ST4 S2

MRT 2550 PRIVILEGE PLUS ST4 S2

MRT 3255 PRIVILEGE PLUS ST4 S1

1  SICUREZZA

2  DIMENSIONI  USO E

MANUTENZIONE

3  DIAGRAMMI DI CARICO

PER ATTREZZATURE

INTERCAMBIABILI

MRT 2150 PRIVILEGE PLUS ST4 S2

MRT 2550 PRIVILEGE PLUS ST4 S2

MRT 3255 PRIVILEGE PLUS ST4 S1

È VIETATA LA RIPRODUZIONE,

ANCHE PARZIALE, DEL TESTO E

DELLE ILLUSTRAZIONI.

La dierenza tra i tempi di aggiornamento

in stampa e i tempi delle modiche tecni-

che (variando quast’ultime continuamente,

ciò al ne di orire prodotti sempre più qu-

alicati) impongono di dichiarare, per cor-

rettezza, che i dati contenuti nella presente

edizione sono suscettibili di variazione in

qualsiasi momento e che quindi non sono

impegnativi.

1  SIKKERHED

2  MÅL  BRUG OG

VEDLIGEHOLDELSE

3  LASTDIAGRAMMER FOR

UDSKIFTELIGT UDSTYR

MRT 2150 PRIVILEGE PLUS ST4 S2

MRT 2550 PRIVILEGE PLUS ST4 S2

MRT 3255 PRIVILEGE PLUS ST4 S1

GENGIVELSE, OGSÅ DELVIS, AF

TEKST OG ILLUSTRATIONER ER

FORBUDT.

Forskellen mellem opdateringstiderne i

trykning og tiderne for tekniske ændringer

(sidstnævnte varierer kontinuerligt for at

tilbyde stadig mere kvalicerede produkter)

tvinger os til at erklære, at oplysningerne i

denne udgave er underlagt variation på et-

hvert tidspunkt, og er derfor ikke bindende.

0-4

IT EN DA

648941 IT-EN-DA (26/04/2016)

INTRODUCTION

THIS MANUAL PROVIDES

SUPPLEMENTARY INSTRUCTIONS

WHICH ARE IN ADDITION TO THOSE

PROVIDED IN THE VEHICLE’S USE AND

MAINTENANCE MANUAL.

PREMESSA

QUESTO MANUALE FORNISCE

ISTRUZIONI SUPPLEMENTARI CHE

INTEGRANO QUELLE GIÀ FORNITE NEL

MANUALE DI USO E MANUTENZIONE

DELLA MACCHINA.

INDLEDNING

DENNE BRUGSVEJLEDNING GIVER

SUPPLERENDE INSTRUKTIONER,

SOM ER I TILLÆG TIL DEM, DER

ER I KØRETØJETS BRUGS OG

VEDLIGEHOLDELSESVEJLEDNING.

0-5

IT EN DA

648941 IT-EN-DA (26/04/2016)

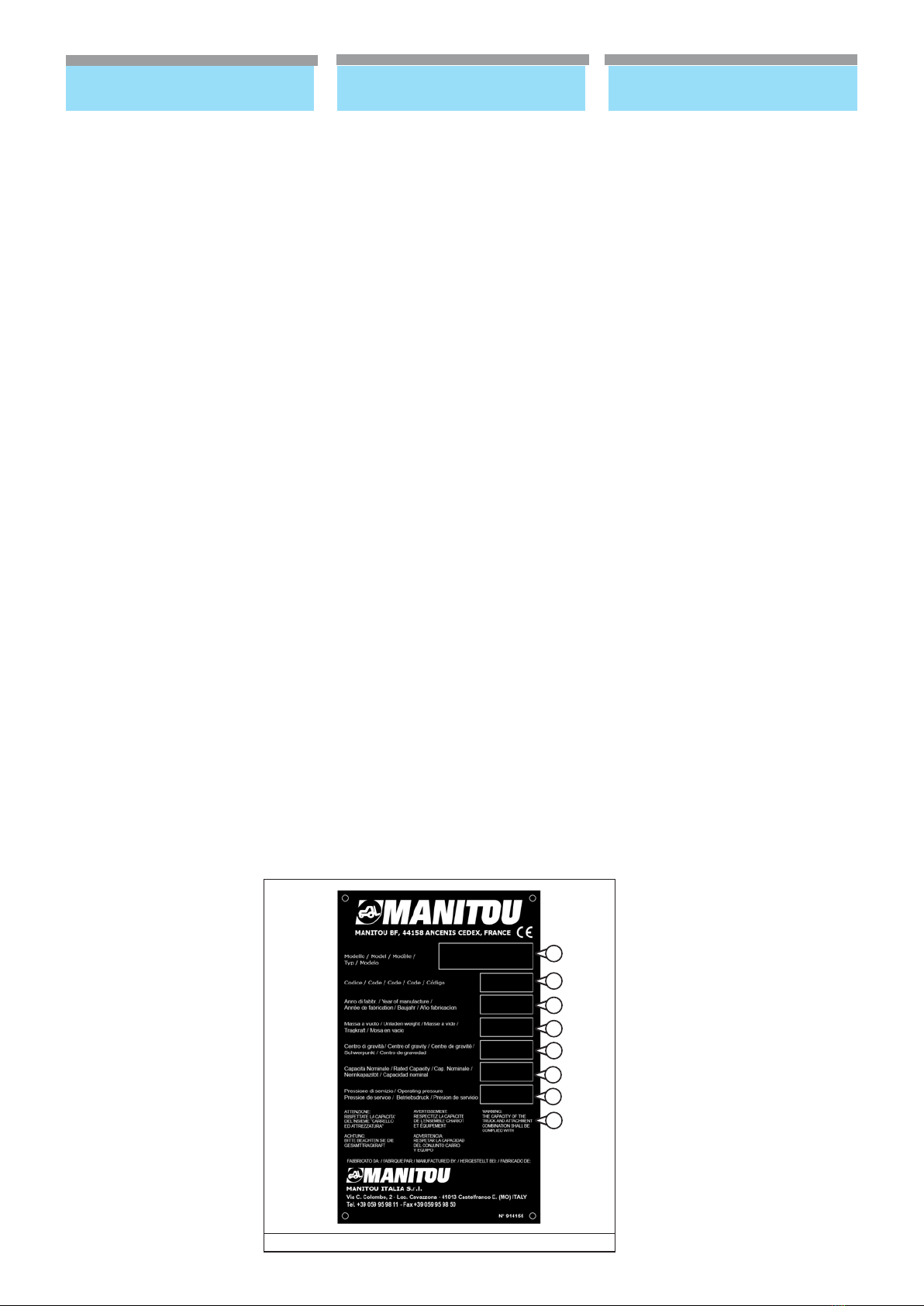

Fig.1

MANUFACTURER’S

IDENTIFICATION

Manufacturer: MANITOU ITALIA S.r.l

Via C. Colombo, 2

41013 Castelfranco Emilia

(MO) Italia

Telefono +39 059 959811

Identication data, plates and picto-

grams.

Each attachment is identied by a CE plate

which clearly shows the relative data in an

indelible manner. For all communication

with the Manufacturer and/or Dealer, al-

ways mention these references.

Attachment Manufacturer’s Plate:

1 - Model

2 - Code

3 - Year of ManufaCture

4 - Mass without load

5 - Centre of gravitY

6 - noMinal CapaCitY

7 - operating pressure

8 - Caution: respeCt the CapaCitY

of the forklift truCk asseMblY and equip-

Ment”..

(See Fig. 1)

DATI DI IDENTIFICAZIONE DEL

COSTRUTTORE

Costruttore: MANITOU ITALIA S.r.l

Via C. Colombo, 2

41013 Castelfranco Emilia

(MO) Italia

Telefono +39 059 959811

Dati identicativi, targhe e pittogrammi.

Ogni accessorio è identicato da una targa

CE sulla quale sono indicati in modo in-

delebile i dati relativi ad esso. Per tutte le

comunicazioni con il Costruttore e / o Ri-

venditore, citare sempre questi riferimenti.

Targa Costruttore accessorio:

1 - Modello

2 - CodiCe

3 - anno di fabbriCazione

4 - Massa avuoto

5 - Centro di gravità

6 - CapaCità noMinale

7 - pressione di servizio

8 - attenzione: rispettate la CapaCità

dell’insieMe Carrello ed attrezzatura”.

(Vedi Fig. 1)

FABRIKANTENS

IDENTIFIKATIONSDATA

Fabrikant: MANITOU ITALIA S.r.l

Via C. Colombo, 2

41013 Castelfranco Emilia

(MO) Italien

Telefon +39 059 959811

Identikationsdata, skilte og piktogram-

mer.

Hvert tilbehør er identiceret af et CE-skilt,

som klart angiver de tilhørende data på

uudslettelig måde. For al kommunikation

med producenten og/eller forhandleren

skal disse referencer altid nævnes.

Producentens mærkeskilt på tilbehør:

1 - Model

2 - Kode

3 - FabriKationsår

4 - Vægt, uden last

5 - tyngdepunKt

6 - noMinel Kapacitet

7 - driFtstryK

8 - adVarsel: oVerhold trucKens og tilbehørets

saMlede Kapacitet”.

(Se g. 1)

0-6

IT EN DA

648941 IT-EN-DA (26/04/2016)

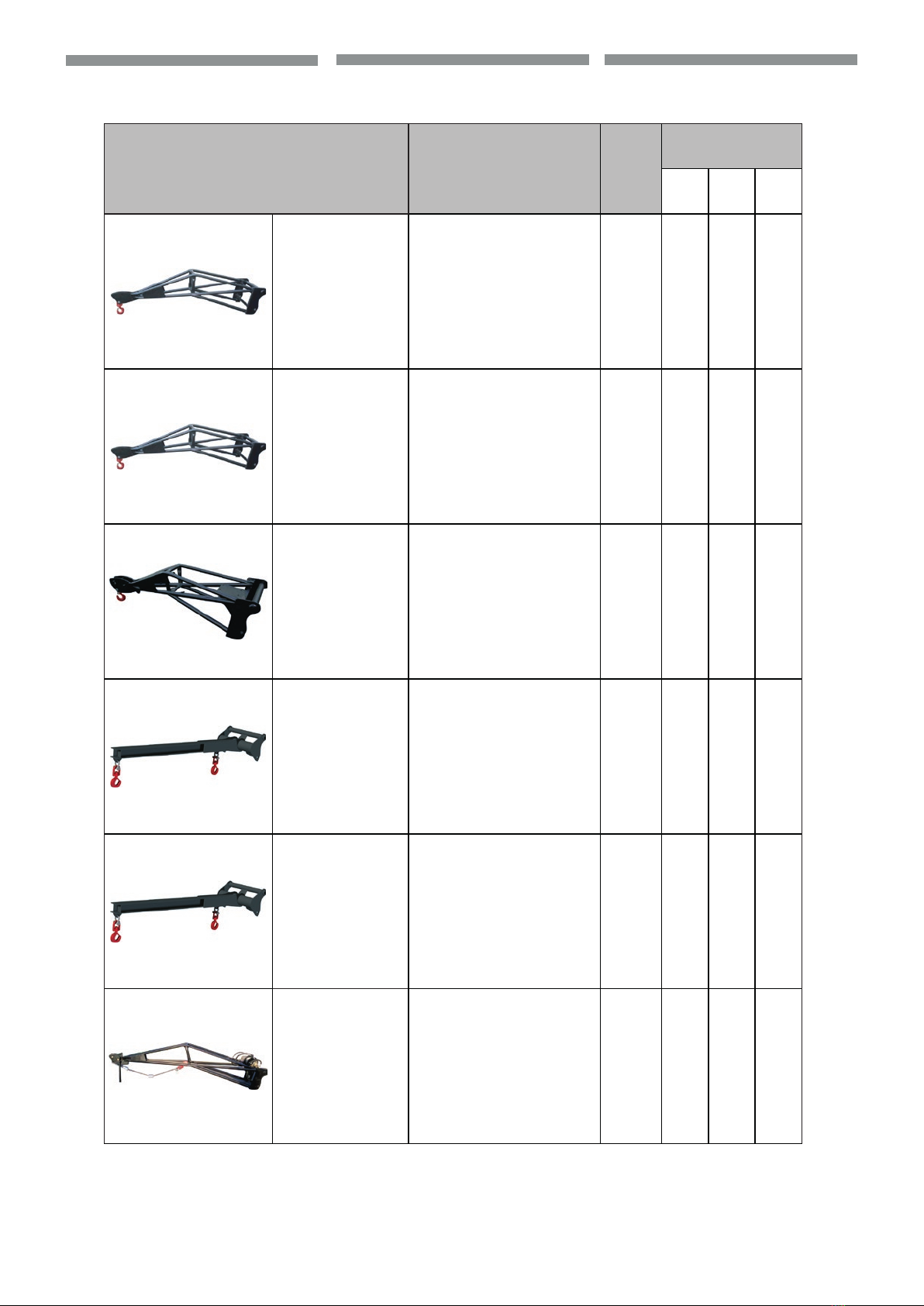

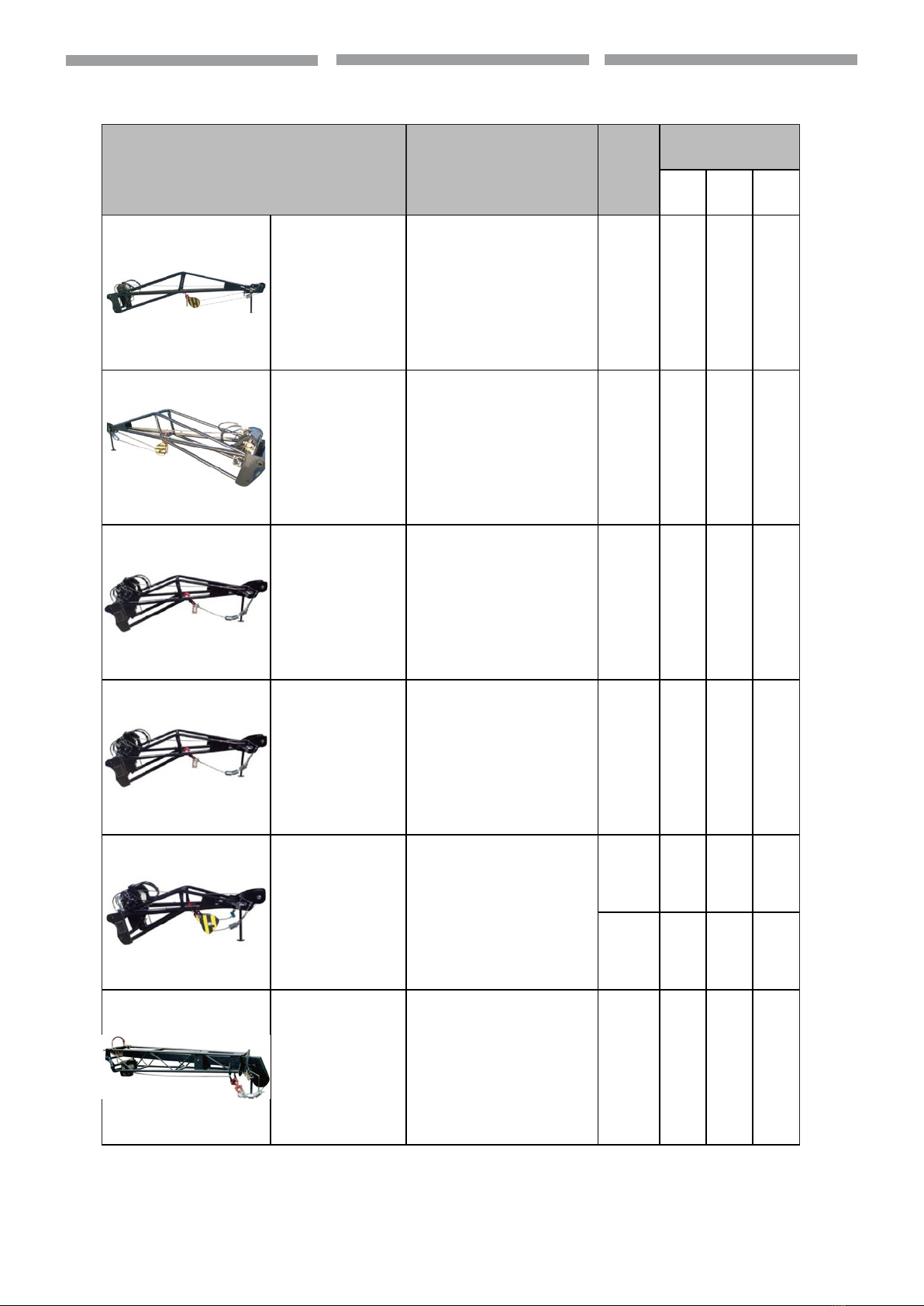

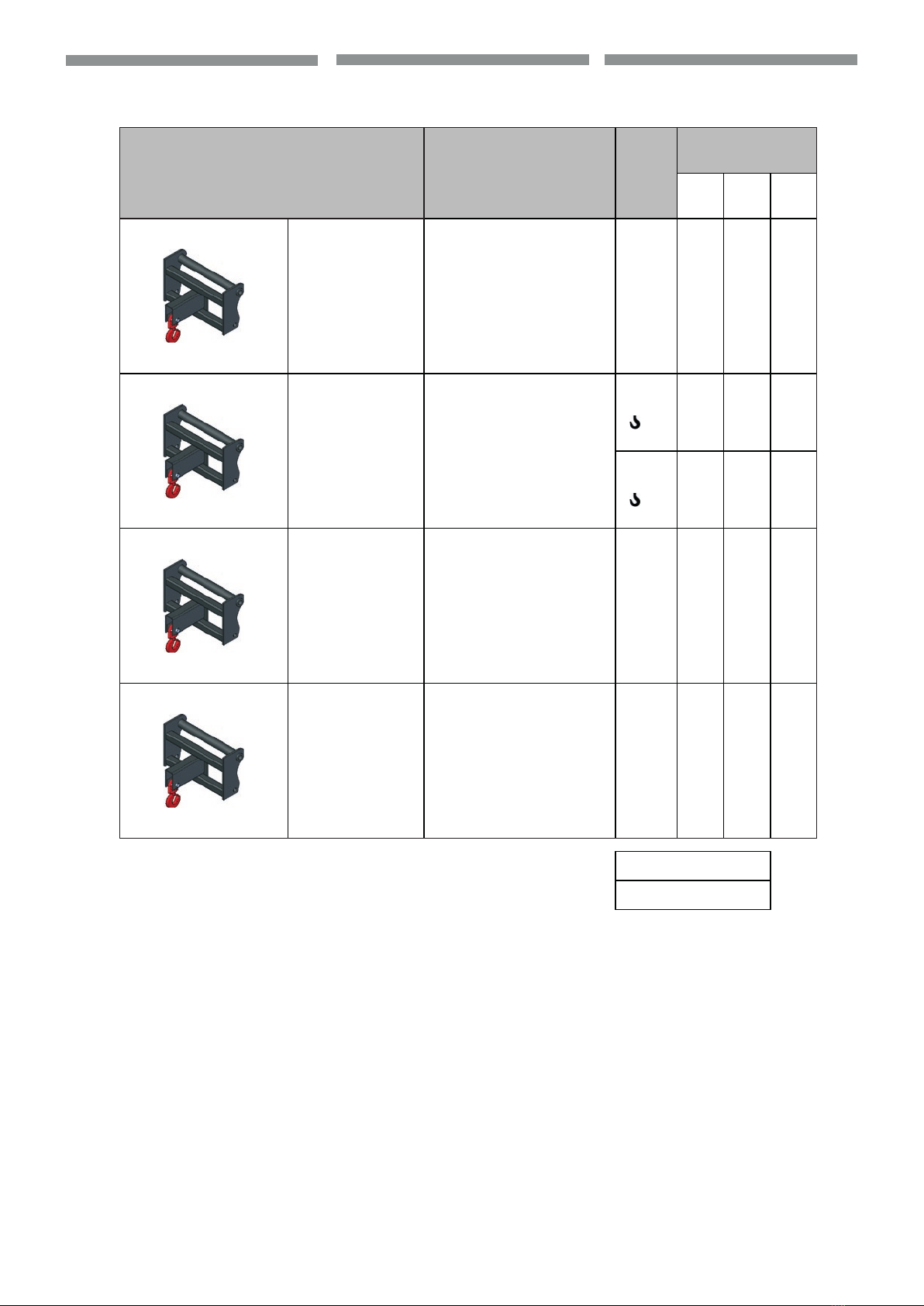

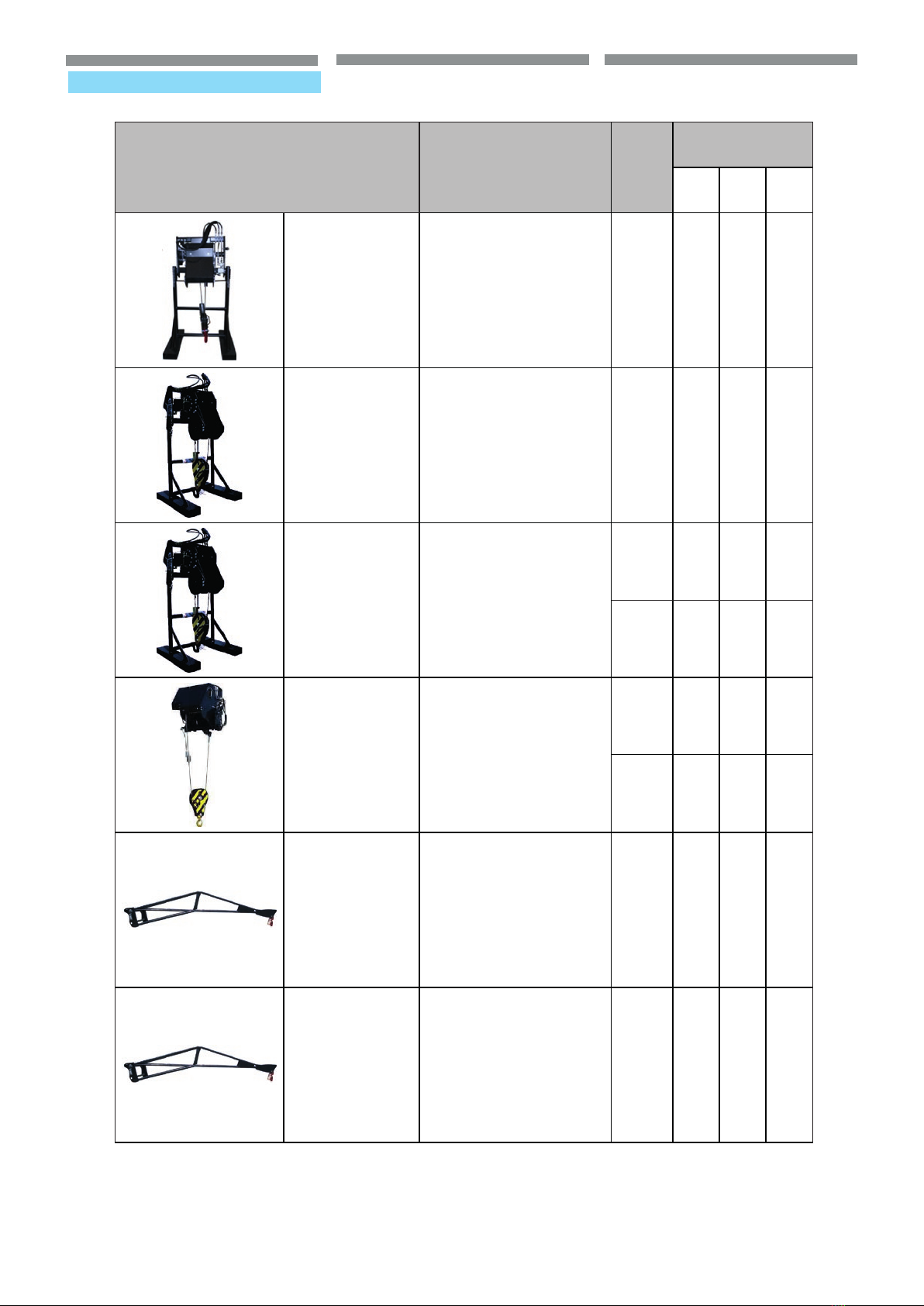

TIPO DI ACCESSORIO GRU

CAPACITÀ MASSIMA

DI CARICO

[kg] (lb)

CODICE

MRT PRIVILEGE

PLUS

2150 2550 3255

ARGANO IDRAULICO

ARGANO 3T

3000 (6613) 921337 ü ü O

ARGANO IDRAULICO

ARGANO 4T

4000 (8818) 921338 ü ü O

ARGANO IDRAULICO

ARGANO 5T

5000 (11023)

921341 ü ü O

939109 O O ü

ARGANO IDRAULICO

SU BRACCIO

ARGANO 5,5T

5500 (12125)

53014115 üO O

53014116 OüO

BRACCETTO

TRALICCIATO

P 600

600 (1322) 921316 ü ü ü

BRACCETTO

TRALICCIATO

P 1000

1000 (2204) 921317 ü ü O

GAMMA BRACCETTI E ARGANI

0-7

IT EN DA

648941 IT-EN-DA (26/04/2016)

TIPO DI ACCESSORIO GRU

CAPACITÀ MASSIMA

DI CARICO

[kg] (lb)

CODICE

MRT PRIVILEGE

PLUS

2150 2550 3255

BRACCETTO

TRALICCIATO

P 1200

1200 (2645) 921318 ü ü ü

BRACCETTO

TRALICCIATO

P 1500

1500 (3306) 921319 ü ü ü

BRACCETTO

TRALICCIATO

P 2000

2000 (4409) 921320 ü ü ü

BRACCETTO A 2

GANCI FISSI

P 4000

4000 (8818)

1200 (2645)

921321 ü ü ü

BRACCETTO A 2

GANCI FISSI

P 6000

6000 (13228)

2000 (4409)

921322 ü ü ü

BRACCETTO

TRALICCIATO CON

ARGANO

PT 600

600 (1322) 921325 ü ü ü

0-8

IT EN DA

648941 IT-EN-DA (26/04/2016)

TIPO DI ACCESSORIO GRU

CAPACITÀ MASSIMA

DI CARICO

[kg] (lb)

CODICE

MRT PRIVILEGE

PLUS

2150 2550 3255

BRACCETTO

TRALICCIATO CON

ARGANO

PT 1000

1000 (2204) 921326 ü ü ü

BRACCETTO

TRALICCIATO CON

ARGANO

PT 1200

1200 (2645) 921328 ü ü ü

BRACCETTO

TRALICCIATO CON

ARGANO

PT 1500

1500 (3306) 921330 ü ü ü

BRACCETTO

TRALICCIATO CON

ARGANO

PT 1500

1500 (3306) 923350 ü ü ü

BRACCETTO

TRALICCIATO CON

ARGANO

PT 2000

2000 (4409)

921331 ü ü O

939392 O O ü

BRACCETTO

TRALICCIATO

ESTENSIBILE CON

ARGANO

PT 800

800 (1763)

1000 (2204)

921323 ü ü ü

0-9

IT EN DA

648941 IT-EN-DA (26/04/2016)

TIPO DI ACCESSORIO GRU

CAPACITÀ MASSIMA

DI CARICO

[kg] (lb)

CODICE

MRT PRIVILEGE

PLUS

2150 2550 3255

BRACCETTO CON

GANCIO FISSO

PC 30

3000 (6614) 921332 ü ü O

BRACCETTO CON

GANCIO FISSO

PC 40

4000 (8818)

921333

(= 5t) ü ü O

921334

( = 4t) ü ü O

BRACCETTO CON

GANCIO FISSO

PC 50

5000 (11023) 921335 ü ü ü

BRACCETTO CON

GANCIO FISSO

PC 60

6000 (13228) 939050 O O ü

O: non disponibile

ü: disponibile

0-10

IT EN DA

648941 IT-EN-DA (26/04/2016)

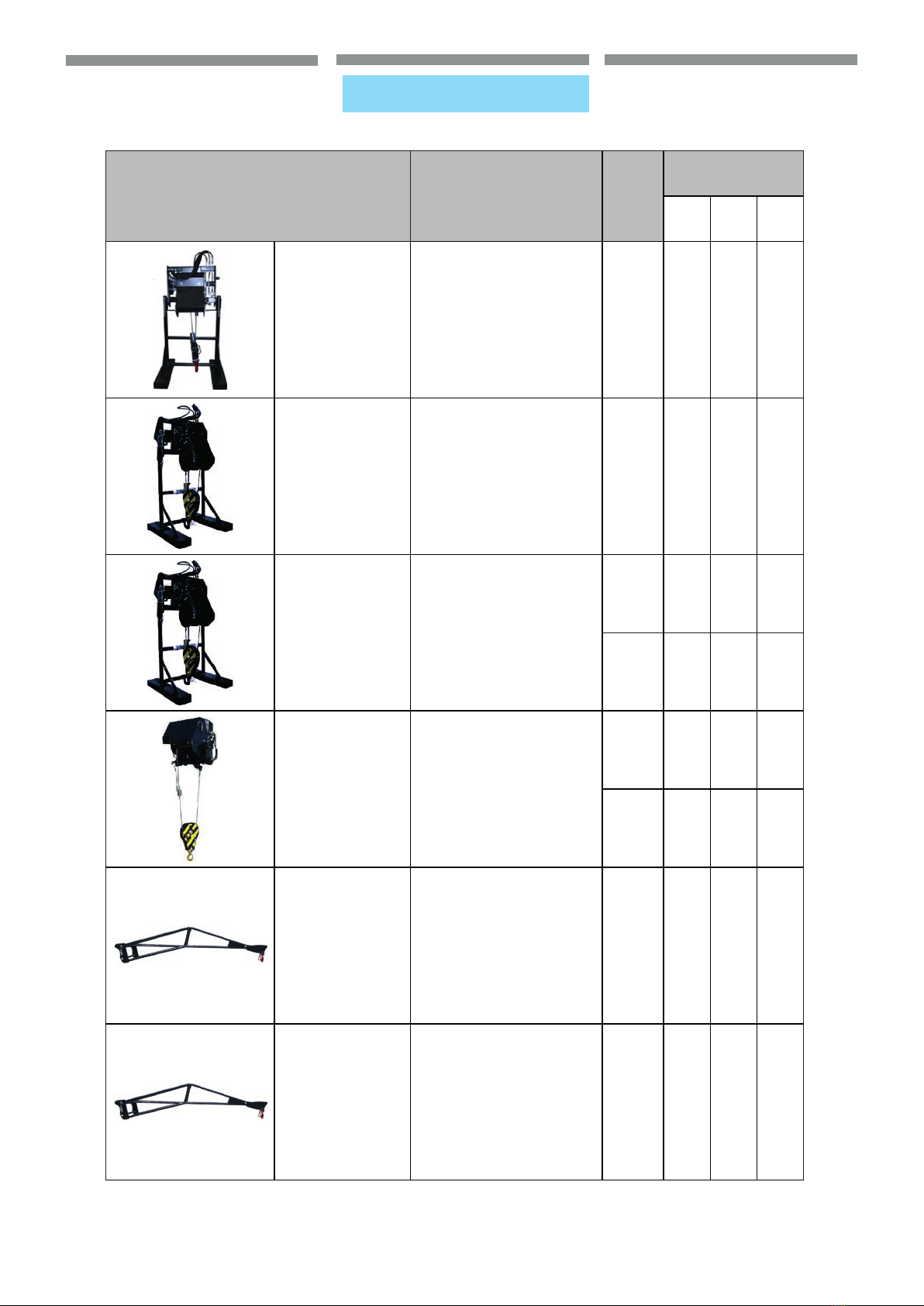

JIB & CRANE AND WINCHES

RANGE

DESCRIPTION / MODEL LOADMAXIMUM

CAPACITY

[kg] (lb)

CODE

MRT PRIVILEGE PLUS

2150 2550 3255

HYDRAULIC WINCH

WINCH 3T

3000 (6614) 921337 ü ü ü

HYDRAULIC WINCH

WINCH 4T

4000 (8818) 921338 ü ü ü

HYDRAULIC WINCH

WINCH 5T

5000 (11023)

921341 ü ü O

939109 O O ü

HYDRAULIC WINCH

ON THE BOOM

WINCH 5,5T

5500 (12125)

53014115 üO O

53014116 OüO

EXTENSION JIB

P 600

600 (1322) 921316 ü ü ü

EXTENSION JIB

P 1000

1000 (2204) 921317 ü ü O
