Mastervolt 12/700 Manuale operativo

AC Master

PURE SINE WAVE INVERTER

12/700, 12/1000, 12/1500, 12/2000

24/700, 24/1000, 24/1500, 24/2000

EN

USER AND INSTALLATION MANUAL

10000011348/03

2

AC Master

Product description

The AC Master is a sine wave inverter. The AC Master converts DC energy from the battery into AC

output power.

Identification label

Never remove the identification label.

AC Master

3

Dimensions

Model

A (mm/in) B (mm/in) C (mm/in) D (mm/in) E (mm/in) F (mm/in)

700 330 / 13,0 80 / 3,1 132 / 5,2 200 / 7,9 7 / 0,3 83 / 3,3

1000 372 / 14,6 69 / 2,7 196 / 7,7 200 / 7,9 7 / 0,3 83 / 3,3

1500 421 / 16,6 92 / 3,6 196 / 7,7 248 / 9,8 7 / 0,3 83 / 3,3

2000 443 / 17,4 103 / 4,1 196 / 7,7 248 / 9,8 7 / 0,3 83 / 3,3

4

AC Master

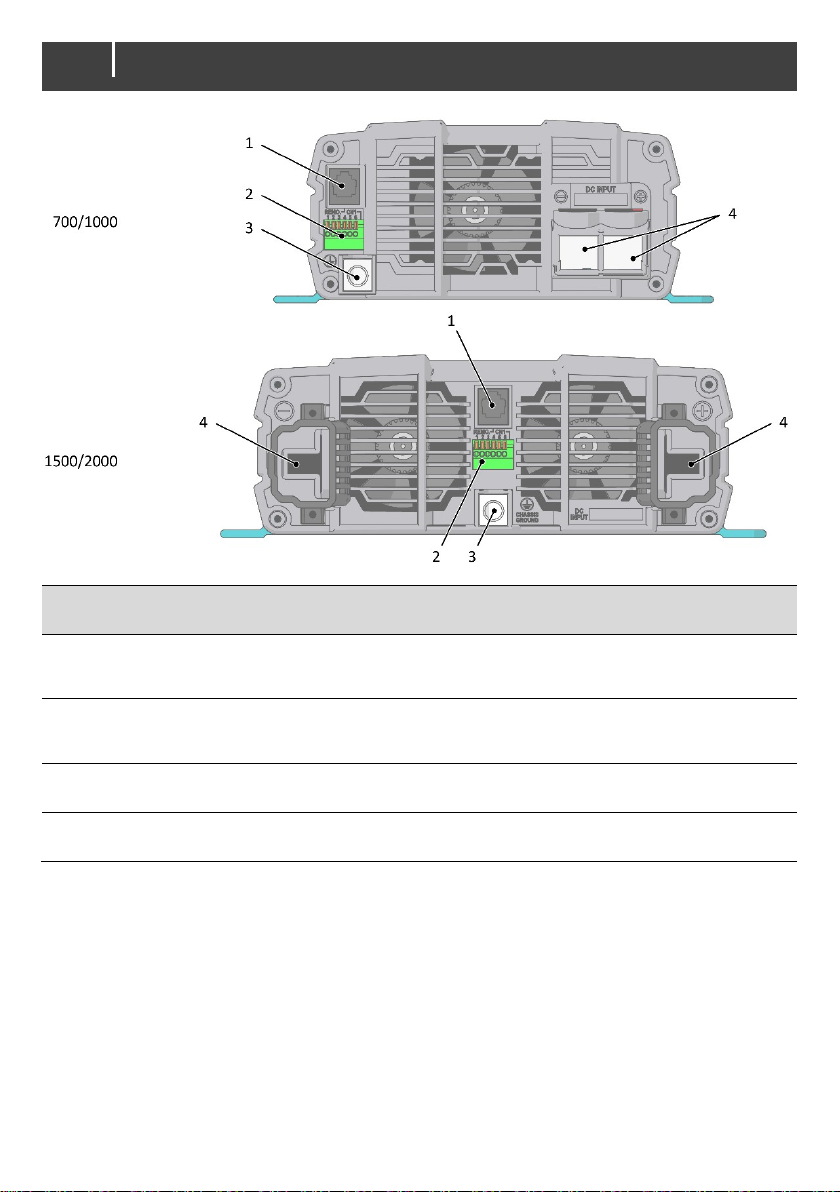

DC input

1 Remote port (RJ-11)

2 Remote control terminal

3 Chassis ground terminal

4 Battery input

AC Master

5

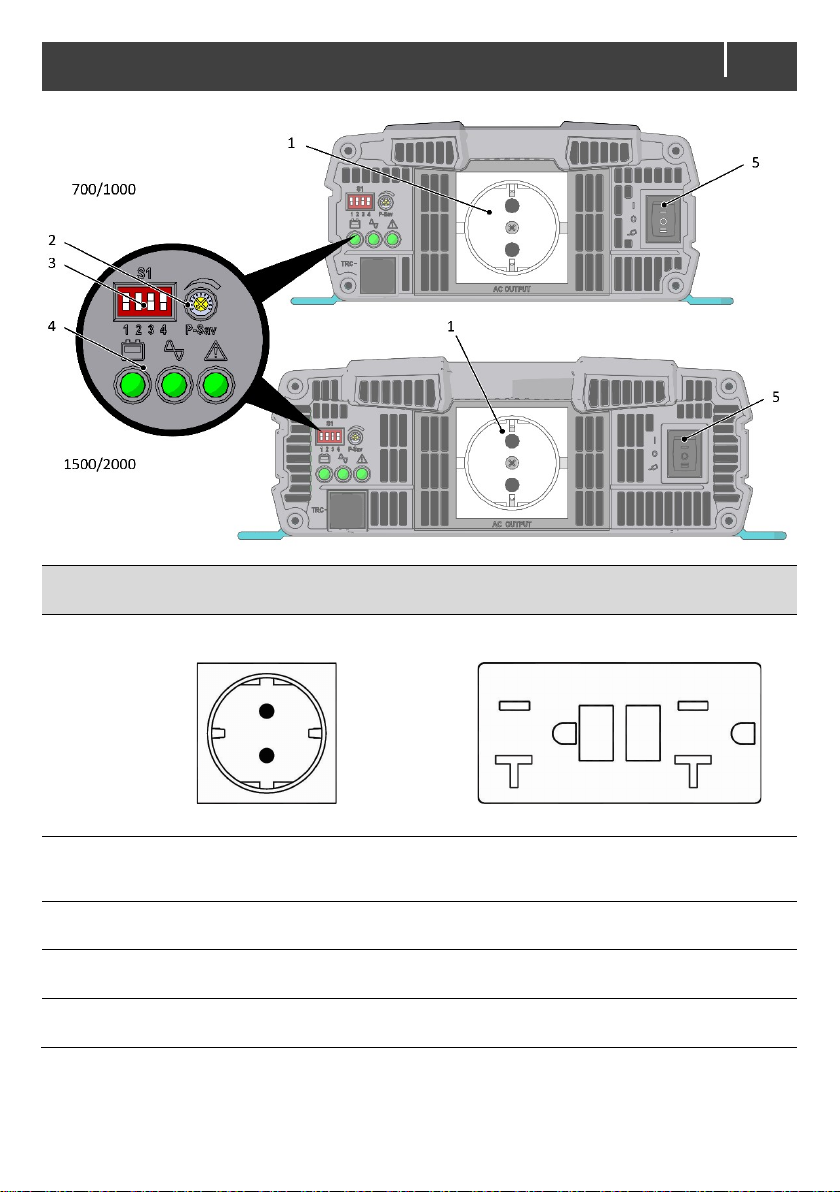

AC output

1 AC output socket

SCHUKO EU GFCI US

2 Power saving mode adjustment

3 DIP switches

4 LED indicators

5 Main switch

6

AC Master

Installation instructions

This section provides a step by step instruction of the basic installation of the AC

Master. However; please review the entire manual for connection of additional features

and to ensure best performance and years of trouble-free operation.

Read the safety instructions! See section 1 on page 12.

Use isolated tools!

AC Master

7

1. Disconnect power supplies

2. Switch OFF the AC Master

3. Select a location that complies with section 6 on page 13.

8

AC Master

4. Mount the AC Master with four screws to a solid surface.

5. Connect the chassis ground terminal to the central grounding point of the vehicle/ship.

AC Master

9

6. Optional: Connect remote panel or remote switch, see section 6 on page 13.

7. Connect the battery to the DC input.

700/1000

1500/2000

10

AC Master

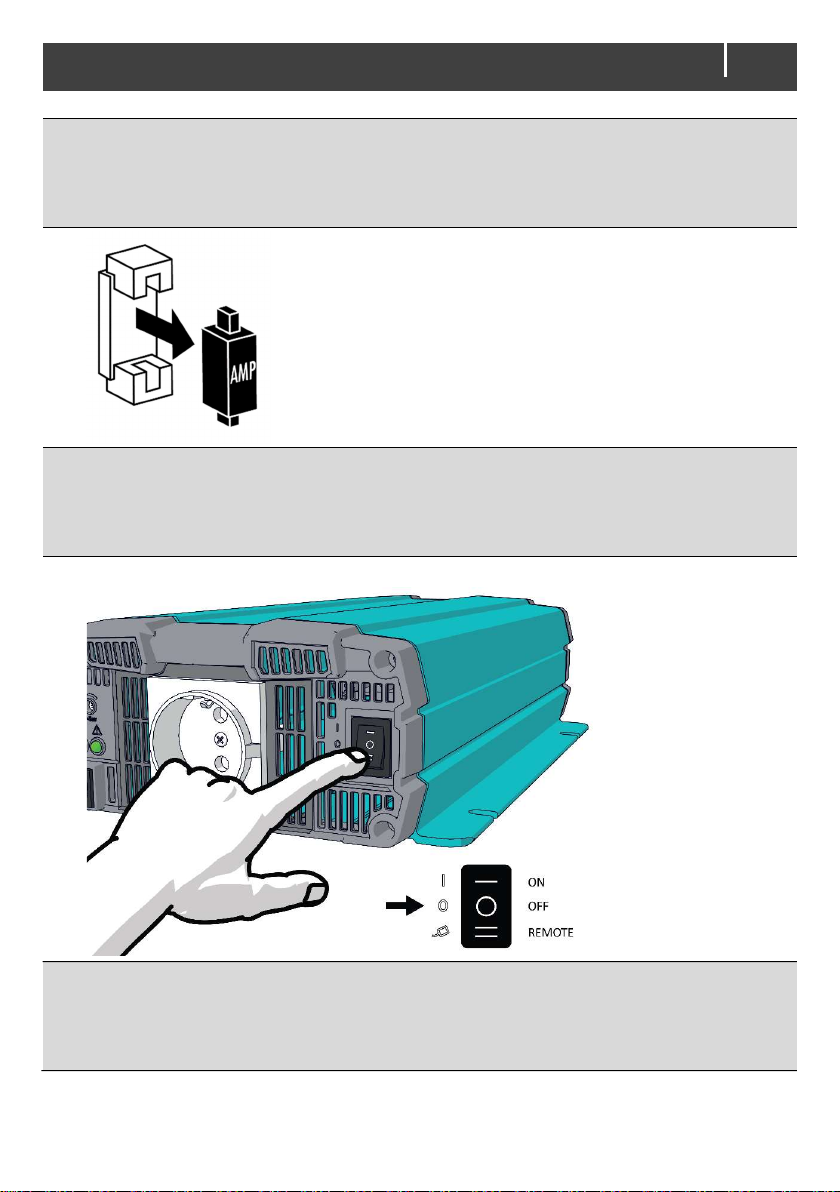

8. Integrate a fuse holder in the positive battery wire, but do not place the fuse yet.
