Mercafan MT01443 Manuale utente
1
MANUAL DE INSTRUCCIONES
MT01443
VENTILADOR PIE BASE CRUZ 40W
LEA ESTAS INSTRUCCIONES ATENTAMENTE ANTES DE SU USO
2
Gracias por adquirir nuestro producto.
Este producto está fabricado con el más estricto control de calidad y cumple con
las Normas Internacionales de Seguridad relevantes.
Esta instrucción es una guía paso a paso para la instalación y proporcionará
información sobre mantenimiento y operación de seguridad
CONTENIDO:
1. Medidas de seguridad
2. Descripción
3. Despiece
4. Montaje
5. Cuidado
6. Especificaciones
7. Protección del medio ambiente, eliminación del aparato.
8. Información de certificación, garantía.
Antes de utilizar el ventilador, lea atentamente este manual, que contiene
información importante sobre el uso correcto y seguro del aparato. El fabricante no
se responsabiliza si el ventilador no se utiliza para el propósito para el que fue
diseñado y si no se siguen las normas y procedimientos especificados en este
manual, así como en caso de intentos de reparación por personal no cualificado. Si
el aparato lo usa otra persona, transfiéralo junto con este manual.
¡Este ventilador es un aparato doméstico y no está diseñado para uso industrial!
1-Medidas de seguridad
El aparato cumple con todas las normas de seguridad oficiales aplicables a los
aparatos eléctricos.
PRECAUCIONES DE SEGURIDAD
IMPORTANTE: LEA ANTES DE LA INSTALACIÓN
1. No coloque ningún objeto en las aspas.
2. Asegúrese de que todos los tornillos y conexiones estén bien atornillados y
asegurados.
2-Descripción del aparato
Ventilador de pie con 3 aspas y 3 velocidades, recomendado para estancias de
hasta 25m². Fabricado en Polipropileno.
3
3- Despiece
1. Rejillas
2. Aspas
3. Botón oscilación
4. Motor
5. Caja mandos
6. Botonera
7. Tornillos
8. Tuerca
9. Cuerda
10.Tubo interior
11.Tubo exterior
12.Tapón base
13.Soportes base en cruz
14.Ajuste altura
4-Montaje
La única herramienta necesaria para el montaje es un destornillador Phillips.
1. Montaje base:
En primer lugar, afloje y retire los cuatro tornillos de los soportes, luego
colóquelos en cruz, primero el A y luego el B. Alinear los cuatro agujeros de los
soportes a la base, al mismo tiempo, alinear el soporte A con la barra soporte,
apretar los cuatro tornillos e inserte la tapa base hacia abajo, sobre los
soportes.
2. Montaje de la cada de mandos:
“Precaución”, nunca quite el tope del tubo interior, ni afloje los tornillos.
1) Afloje el tornillo de la caja de mandos girándolo hacia la izquierda.
2) Coloque el agujero en la parte inferior de la caja de mandos sobre el tubo
interior.
3) Apriete los tornillos de la caja de mandos.
4
MONTAJE DEL CABEZAL DEL VENTILADOR:
1. Motor
2. Rejilla trasera
3. Tuerca de bloqueo
4. Aspas
5. Tapón
6. Rejilla frontal
7. Tornillo fijación
1. Montaje de la rejilla trasera:
Montar la rejilla en el motor y fijarla con la tuerca de bloqueo
2. Montaje de las aspas:
Montar las aspas en el eje del motor, apretándolas con el tapón
3. Montaje de la rejilla frontal:
Fijar la rejilla frontal con la trasera tal y como se indica a continuación:
a) Fijarla con la rejilla trasera a través del gancho situación en la parte
superior. Unirlas presionando los lados para que queden bien fijadas.
b) Cerrar el gancho de fijación y atornillarlo.
Para montar la rejilla, ajústela a la parte trasera, haciendo coincidir las fijaciones y
luego apretar el clip de cierre para que no se escapen
5
4. Control de velocidad:
La velocidad del ventilador se controla pulsando cualquiera de los botones
(1-2-3). Para apagarlo, pulsar el botón “0
5. Oscilación:
Pulsar el interruptor para que el ventilador empiece a oscilar. Volver a
pulsarlo para que deje de oscilar.
6. Ajustar orientación del aire:
Primero apagar el ventilador, luego simplemente ajuste la orientación del
movimiento, moviendo las rejillas hacia arriba o abajo
7. Regular altura:
Aflojar la palomilla situada en el tubo, para ajustarlo a la altura deseada,
luego apretar de nuevo la palomilla.
5-Cuidados del aparato
Limpie periódicamente las partes del ventilador del polvo y la suciedad con un paño
suave húmedo.
Lubrique el cojinete del eje del motor con aceite de máquina al menos 2 veces por
temporada.
6
6-Especificaciones
Voltaje de suministro 220-240V 50Hz
Potencia: 40W
Ø: 40cm
3 Velocidades
Oscilante: 60º
Inclinable: 30º
Nivel sonoro: 45dB
m2: 25
7-Protección del medio ambiente, eliminación del aparato.
- Protección del medio ambiente
El embalaje y el aparato están fabricados con materiales que se pueden reutilizar,
siempre que sea posible, deséchelos en un contenedor destinado a materiales
reciclables.
- Eliminación del aparato
Al final de su vida útil, el aparato se debe tirar por separado de la basura doméstica
normal. Se debe entregar para su reciclaje en un punto de recogida especial para
dispositivos electrónicos y electrodomésticos.
Los materiales se reciclan según su clasificación. Al reciclar este producto al final
de su vida útil, estará haciendo una gran contribución a la protección del medio
ambiente. La lista de puntos de reciclaje de recogida de dispositivos electrónicos y
electrodomésticos se puede obtener de los organismos municipales.
8-Información de certificación, garantía
El producto está certificado de acuerdo con la ley “Sobre la protección de los
derechos del consumidor”.
Este aparato cumple con todas las normas de seguridad nacionales oficiales
aplicables a los aparatos eléctricos.
Los productos están certificados y cumplen con todos los estándares europeos.
7
8
Thank you for purchasing our product.
This product is manufactured under the strictest quality control and complies with
the relevant International Safety Standards.
This instruction is a step-by-step guide to installation and will provide information on
safety operation and maintenance.
CONTENTS:
1. Security measures
2. Description
3. Exploded view
4. Assembly
5. Care
6. Specifications
7. Environmental protection, appliance disposal.
8. Certification information, warranty.
Before using the ventilator, please read this manual carefully, as it contains
important information on the correct and safe use of the device. The manufacturer
is not responsible if the fan is not used for the purpose for which it was designed
and if the standards and procedures specified in this manual are not followed, as
well as in the event of repair attempts by unqualified personnel. If the appliance is
used by another person, please transfer it together with this manual.
This fan is a household appliance and is not intended for industrial use!
1-Security measures
The appliance complies with all official safety standards applicable to electrical
appliances.
SAFETY PRECAUTIONS
IMPORTANT: READ BEFORE INSTALLATION
1. Do not place any object on the blades.
2. Make sure all screws and connections are screwed in and secure.
2-Description of the device
Pedestal fan with 3 blades and 3 speeds, recommended for rooms up to 25m².
Made of Polypropylene.
9
3- Exploded view
1. Grids
2. Blades
3. Swing Button
4. Engine
5. Control box
6. Button panel
7. Screws
8. Nut
9. Roe
10. Inner tube
11. Outer tube
12. Base plug
13. Cross base supports
14. Height adjustment
4-Assembly
The only tool required for assembly is a Phillips screwdriver.
1. Base mount:
Firstly, loosen and remove the four screws of the brackets, then cross them, first A
and then B. Align the four holes of the brackets to the base, at the same time, align
the bracket A with the bracket bar , tighten the four screws and insert the base
cover downwards, over the supports.
2. Assembling the control box:
“Caution”, never remove the stopper from the inner tube, or loosen the screws.
1) Loosen the control box screw by turning it counterclockwise.
2) Put the hole in the bottom of the control box over the inner tube.
3) Tighten the screws of the control box.
10

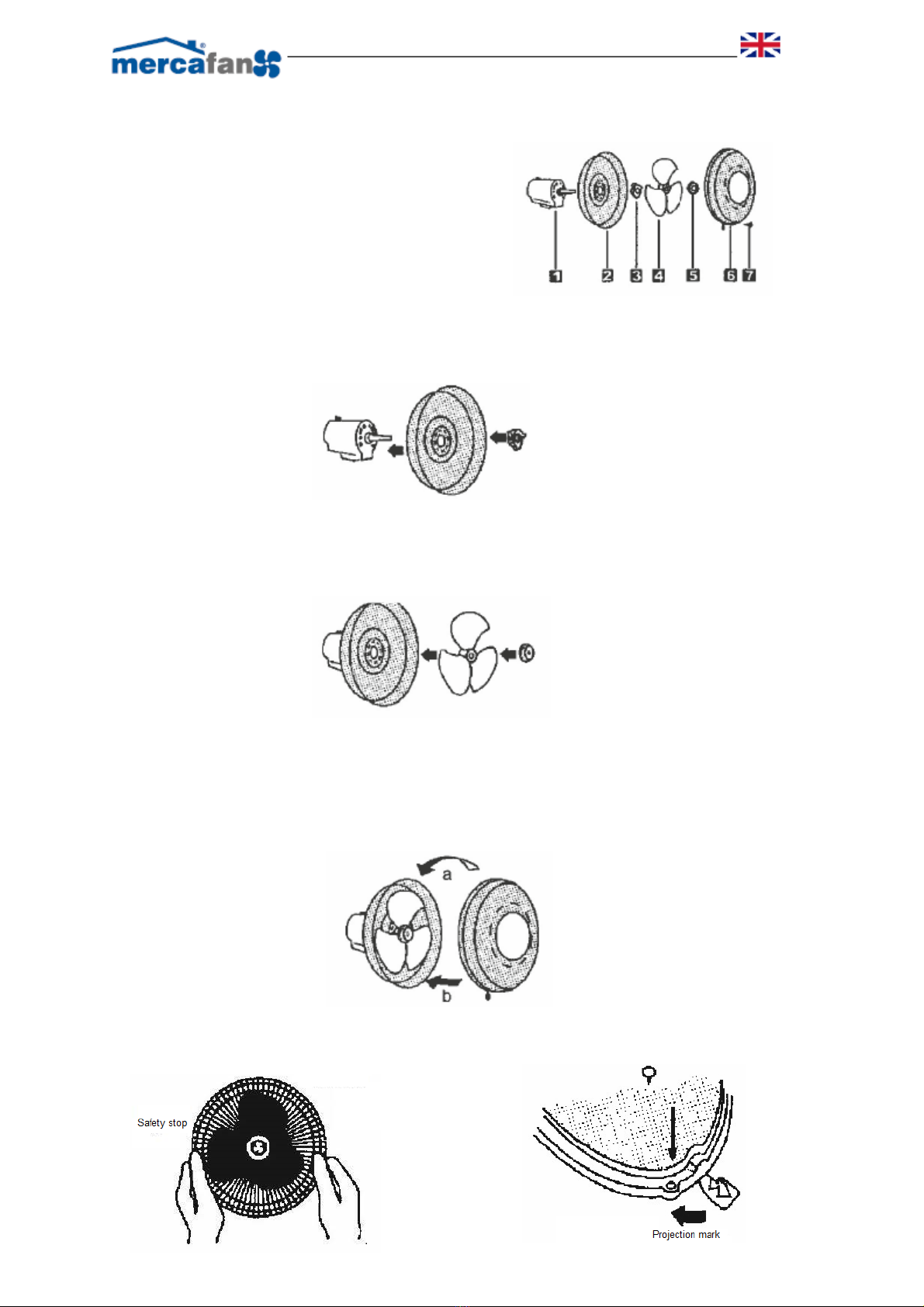

MOUNTING THE FAN HEAD:
1. Engine
2. Rear grill
3. Lock nut
4. Blades
5. Stopper
6. Front grill
7. Fixing screw
1. Rear Grill Assembly:
Mount the grille on the motor and fix it with the lock nut
2. Assembly of the blades:
Mount the blades on the motor shaft, tightening them with the cap
3. Front grill assembly:
Fix the front grille with the rear one as indicated below:
a) Fix it with the rear grille through the hook located at the top. Join them by
pressing the sides so that they are well fixed by the now plastic
b) Close the fixing hook and screw it.
To mount the grille, fit it to the rear, matching the fixings and then tighten the
locking clip so they do not escape
