Metra. The World’s Best Kits.®MetraOnline.com © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION REV. 2/7/19 INST99-7352B
INSTALLATION INSTRUCTIONS
99-7352B
Attention! Let the vehicle sit with the key
out of the ignition for a few minutes before
removing the factory radio. When testing the
aftermarket equipment, ensure that all factory
equipment is connected before cycling the
key to ignition.

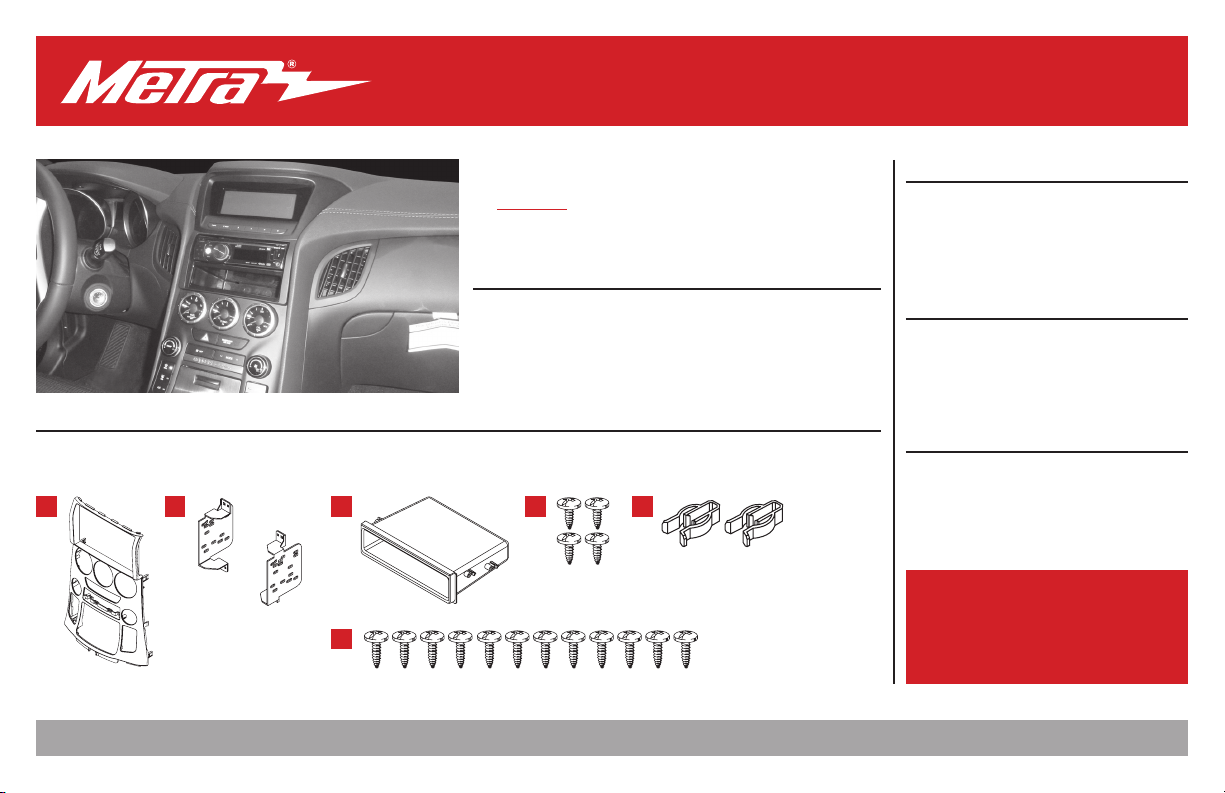

KIT FEATURES
• ISO DIN radio provision with pocket
• Painted Matte Black
KIT COMPONENTS
• A) Radio housing • B) Radio brackets • C) Pocket • D) (4) #8 x 3/8” Phillips screws • E) (2) PC-7871 Panel clips • F) (12) #8 x 1/2” Phillips screws TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
• Small flat-blade screwdriver
TABLE OF CONTENTS
Dash Disassembly ..................................................2
Kit Assembly ..........................................................3
WIRING & ANTENNA CONNECTIONS
(sold separately)
Wiring Harness: 70-7304 •AX-HYKIA1-SWC
& AX-HYKIA-SPDIF (for amplified models)
Antenna Adapter: Not required
Hyundai Genesis Coupe (w/o NAV) 2013-2015
A B C
F
D E
Visit MetraOnline.com for more detailed information about the product and up-to-date vehicle
specific applications
1.800.221.0932
|
MetraOnline.com
2

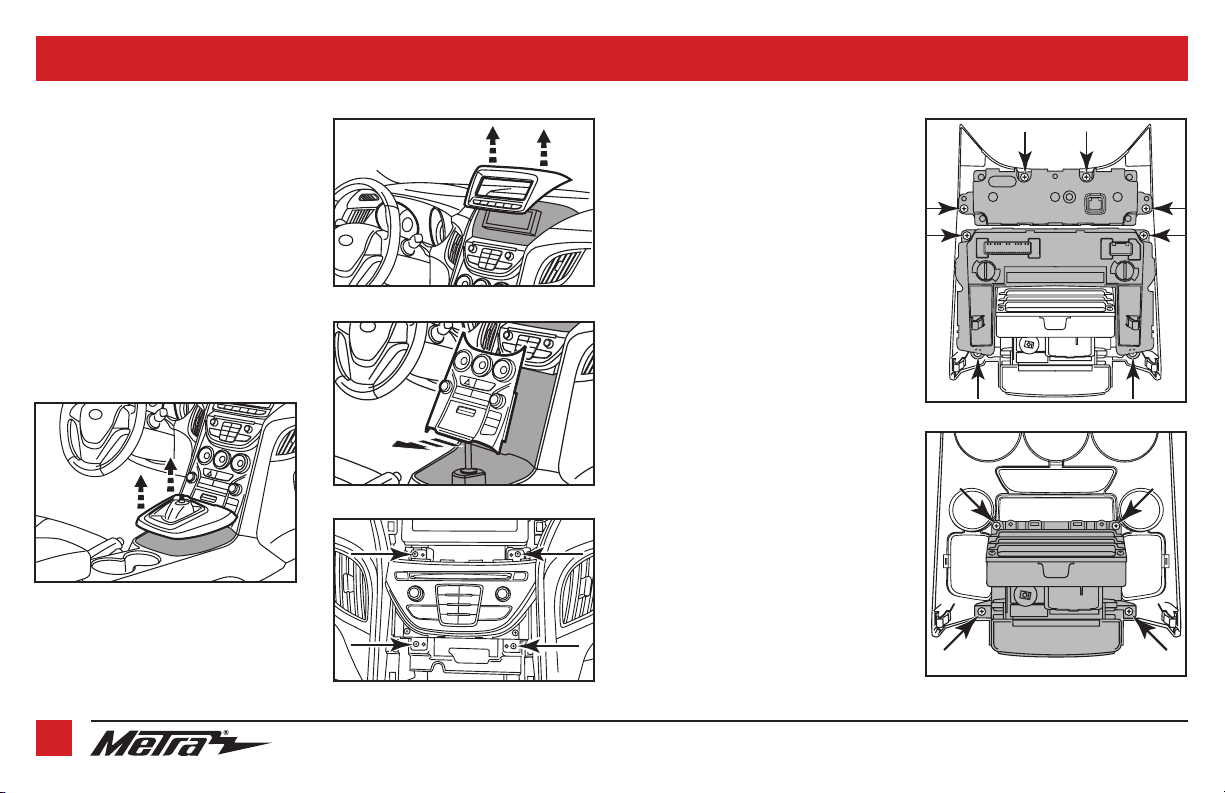

DASH DISASSEMBLY
1. Unclip and remove the shifter trim
panel. (Figure A)
2. Unclip and remove the display trim
panel above radio. (Figure B)
3. Unclip and remove the radio/climate
control trim panel. (Figure C)
4. Remove (4) Phillips screws securing the
radio. (Figure D)
(Figure A)
(Figure D)
(Figure B)
(Figure E)
(Figure C)
(Figure F)
5. Remove (4) Phillips screws securing
the factory gauges to the radio/climate
control panel. (Figure E)
6. Remove (4) Phillips screws securing
the climate control to the radio/climate
control panel. (Figure E)
7. Remove (4) Phillips screws securing the
pocket assembly to the radio/climate
control panel. (Figure F)
Continue to Kit Preparation
REV. 2/7/2019 INST99-7352B 3

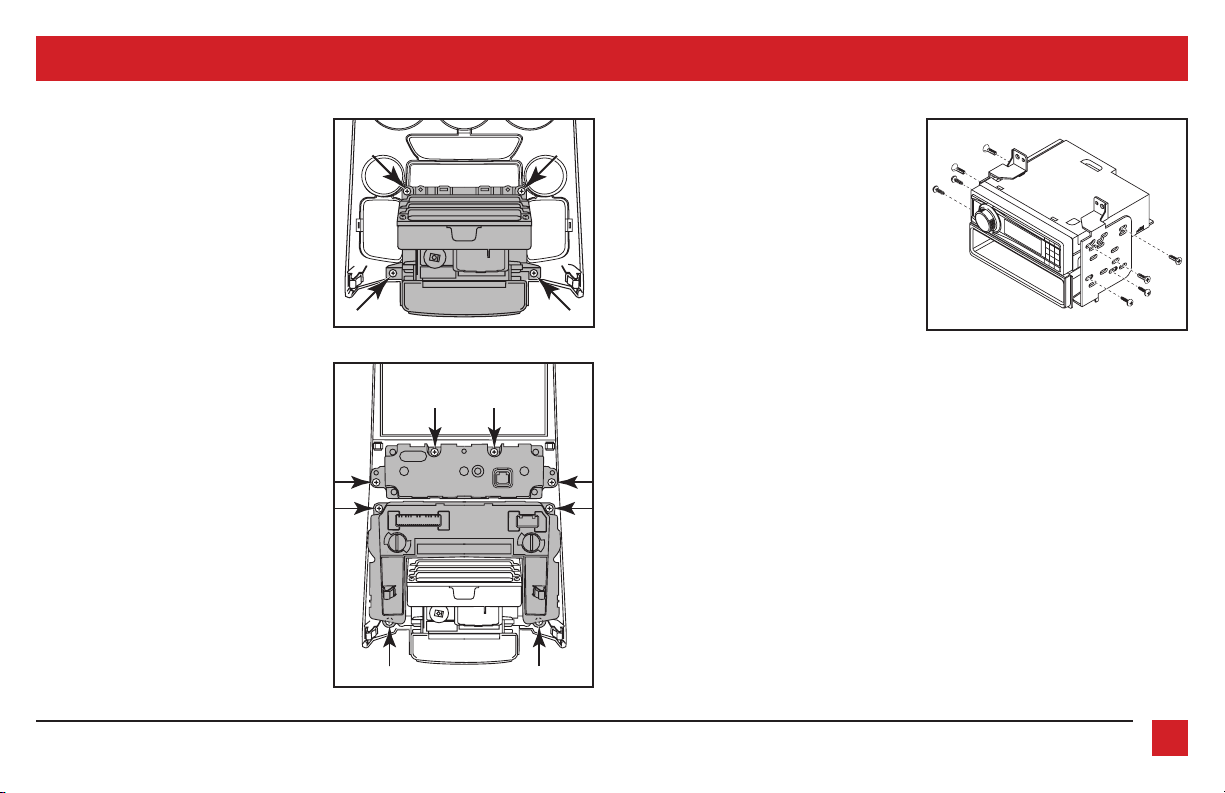

KIT PREPARATION
(Figure A)
1. Attach the pocket assembly to the
radio
housing
using the (4) #8 x 1/2” Phillips
screws provided. (Figure A)
2. Attach the climate control to the
radio
housing
using (4) #8 x 1/2” Phillips
screws provided. (Figure B)
3. Attach the factory gauges to the
radio
housing
using (4) #8 x 1/2” Phillips
screws provided. (Figure B)
4.
Attach the provided (2)
panel clips
to the
upper legs and the (2) factory clips to the
lower legs of the
radio housing
.
Continue to Kit Assembly
(Figure B)
1. Secure the
radio brackets
to the
pocket
with the (4) #8 x 3/8” Phillips screws
supplied. (Figure A)
2. Secure the radio to the bracket/pocket
assembly with the screws included with
the radio. (Figure A)
3. Locate the factory wiring harness
and antenna plug in the dash. Metra
recommends using the proper mating
adapters from Metra and/or AXXESS.
4. Secure the assembly into the sub dash.
5. Reassemble dash in reverse order of
disassembly using the
radio housing
instead of factory panel.
(Figure A)
Metra. The World’s Best Kits.®MetraOnline.com © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION REV. 2/7/19 INST99-7352B
INSTALLATION INSTRUCTIONS
99-7352B
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
If you are having difficulties with the installation
of this product, contact our Tech Support line
either by phone at 1-800-253-TECH, or email at
techsupport@metra-autosound.com. Before
doing so, look over the instruction booklet a
second time and ensure that the installation was
performed exactly as the instruction booklet
is stated. Have the vehicle apart and ready to
perform troubleshooting steps before contacting
Metra/Axxess Tech Support.
Metra. The World’s Best Kits.®MetraOnline.com © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION REV. 2/7/19 INST99-7352B
INSTRUCCIONES DE INSTALACIÓN
99-7352B
¡Precaución!
Todos los accesorios, interruptores,
paneles de controles de clima y especialmente las
luces del indicador de las bolsas de aire deben estar
conectados antes ciclar la ignición. Además, no quite
el radio de fábrica con la llave en la posición o de
encendido ni con el vehículo funcionando.
CARACTERÍSTICAS DEL KIT
• Provisión de radio ISO DIN con cavidad
• Pintura negro mate
COMPONENTES DEL KIT
• A) Carcasa del radio • B) Soportes de radio • C) Cavidad • D) (4) Tornillos Phillips #8 x 3/8” • E) (2) Ganchos de panel PC-7871
• F) (12) Tornillos Phillips #8 x 1/2”
HERRAMIENTAS REQUERIDAS
• Herramienta para quitar panele
• Destornillador Phillips
• Pequeño destornillador de paleta
INDICE
Desmontaje del tablero ........................................2
Ensamble del kit ....................................................3
CABLEADO Y CONEXIONES DE ANTENA
(se venden por separado)
Arnés de cableado: 70-7304 •AX-HYKIA1-SWC
& AX-HYKIA-SPDIF (para modelos amplificados)
Adaptador de antena: No se requiere
Hyundai Genesis Coupe (sin NAV) 2013-2015
A B C
F
D E
Visite MetraOnline.com para obtener información más detallada sobre el producto y aplicaciones
actualizadas específicas para vehículos.
1.800.221.0932
|
MetraOnline.com
2
DESMONTAJE DEL TABLERO
1.
Desenganche y quite el panel de moldura
de la palanca de velocidades. (Figura A)
2. Desenganche y quite el panel de la
moldura de la pantalla de arriba del
radio. (Figura B)
3. Desenganche y quite el panel de la
moldura del radio/control de clima.
(Figura C)
4. Quite los (4) tornillos Phillips que sujetan
el radio. (Figura D)
(Figura A)
(Figura D)
(Figura B)
(Figura E)
(Figura C)
(Figura F)
5. Quite los (4) tornillos Phillips que sujetan
los indicadores de fábrica al panel de
control del radio/clima. (Figura E)
6. Quite los (4) tornillos Phillips que sujetan
el control de clima al panel de control
del radio/clima. (Figura E)
7. Quite los (4) tornillos Phillips que sujetan
el ensamble de la cavidad al panel de
control del radio/clima. (Figura F)
Continuar a la Preparación del Kit
REV. 4/27/2018 INST99-7352B 3
ENSAMBLE DEL KIT
(Figura A)
1. Coloque el ensamble de la cavidad en
el panel del radio 95-7352B utilizando
los (4) tornillos Phillips #8 x 3/8”
suministrados. (Figura A)
2. Coloque el control de clima a la
carcasa
del radio
utilizando los (4) tornillos Phillips
#8 x 1/2” suministrados. (Figura B)
3. Coloque los indicadores de fábrica a
la
carcasa del radio
utilizando los (4)
tornillos Phillips #8 x 1/2” suministrados.
(Figura B)
4. Coloque los (2)
ganchos del panel
provistos en las patas inferiores del
carcasa del radio
.
Continúe con el Ensamble del Kit
(Figura B)
1. Atornille los
soportes del radio
al
canvidad
con los (4) tornillos Phillips #8
de 3/8” suministrados. (Figura A)
2. Atornille la radio a los soporte/cavidad
ensamble con los tornillos suministrados
con el radio. (Figura A)
3. Ubique el arnés de cableado de fábrica
y el conector de la antena en el tablero.
Metra recomienda el uso de adaptadores
adecuados de acoplamiento de Metra
y/o de AXXESS.
4. Sujételo el ensamble en el sub tablero.
(Figura B).
5. Vuelva a armar el tablero en orden
inverso al desensamble, usando la
carcasa de radio
en lugar del panel de
fábrica. (Figura B)
(Figura A)
Metra. The World’s Best Kits.®MetraOnline.com © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION REV. 2/7/19 INST99-7352B
INSTRUCCIONES DE INSTALACIÓN
99-7352B
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
Si tiene dificultades con la instalación de este producto,
comuníquese con nuestra línea de soporte técnico, ya
sea por teléfono al 1-800-253-TECH, o envíe un correo
electrónico a techsupport@metra-autosound.com.
Antes de hacerlo, revise el folleto de instrucciones
por segunda vez y asegúrese de que la instalación se
realizó exactamente como se indica en el manual de
instrucciones. Tenga el vehículo separado y listo para
realizar los pasos de solución de problemas antes de
ponerse en contacto con el soporte técnico de Metra
/ Axxess.
