Metra Electronics 99-8245CHG Manuale utente
CAUTION!
All accessories, switches, climate
controls panels, and especially air bag indicator
lights must be connected before cycling the
ignition. Also, do not remove the factory radio
with the key in the on position, or while the
vehicle is running.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 11/13/17 INST99-8245CHG
INSTALLATION INSTRUCTIONS
99-8245CHG
U.S. Patent # D733,117
KIT FEATURES
• ISO DIN radio provision with pocket
• Painted charcoal high gloss

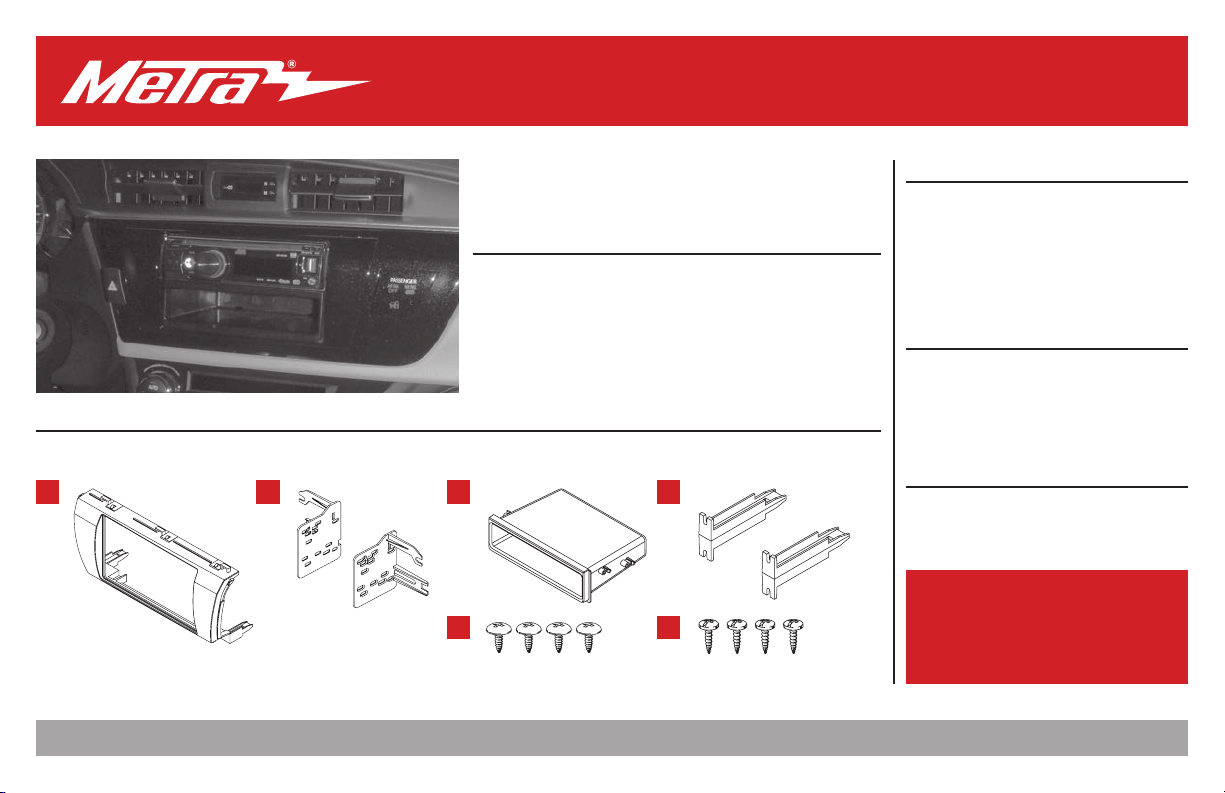

KIT COMPONENTS
• A) Radio housing • B) Radio brackets • C) Pocket • D) (2) Panel clip mounts • E) (4) #8 x 3/8” Truss head Phillips screws • F) (4) #4 x 3/8” Phillips screws
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
• 10mm socket wrench
TABLE OF CONTENTS
Dash Disassembly ..................................................2
Kit Assembly
– ISO DIN radio provision with pocket .................3
WIRING & ANTENNA CONNECTIONS
(sold separately)
Wiring Harness: 70-1761
Antenna Adapter: 40-LX11
Steering Wheel Control Interface: ASWC-1
A B C
E
D
F
Toyota Corolla 2014-2016
1.800.221.0932
|
MetraOnline.com
2

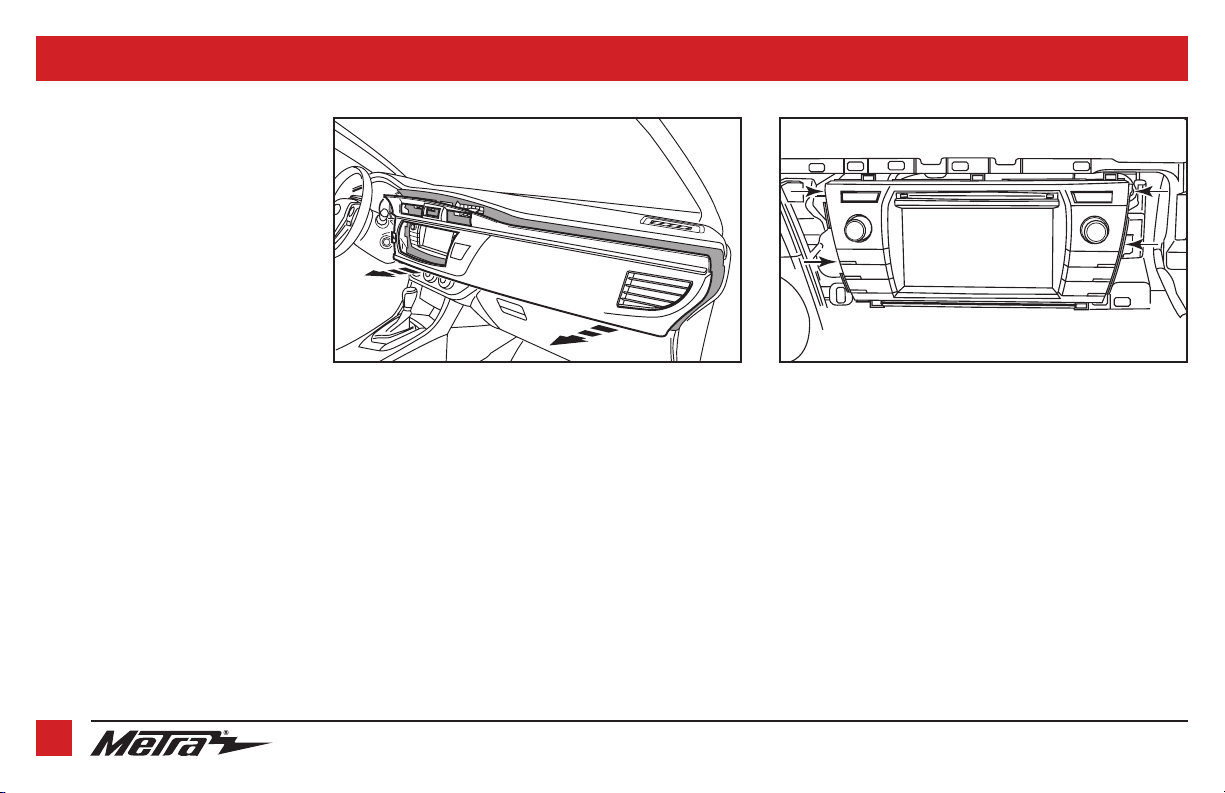

DASH DISASSEMBLY
1. Unclip and remove the entire panel
around the radio from the instrument
cluster to the passenger side of the
dash including the clock and A/C vents.
(Figure A)
Note:
Start on the passenger side with
the glove box open.
2. Remove (4) 10mm bolts securing the
factory radio and remove it.
(Figure B)
3. Remove the (4) yellow panel clips from
the factory radio.
Continue to Kit Assembly
(Figure A) (Figure B)
REV. 11/13/2017 INST99-8245CHG 3

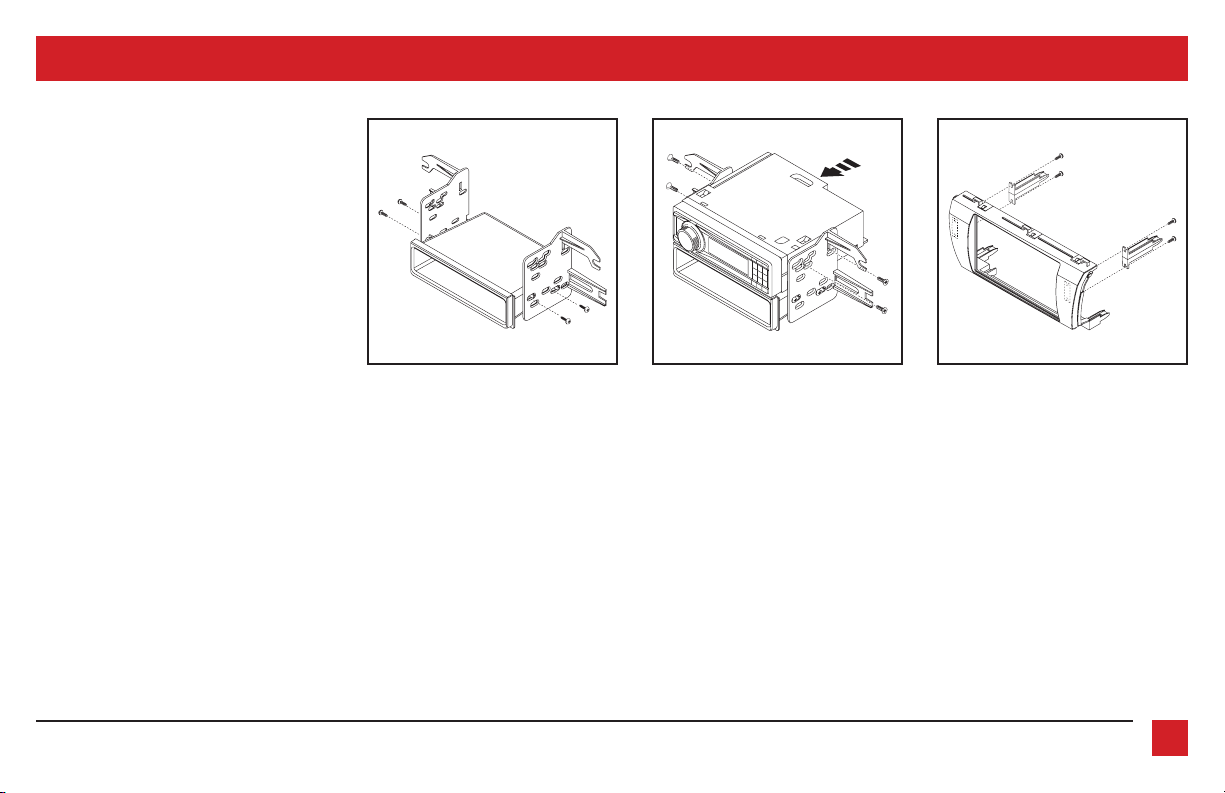

KIT ASSEMBLY
ISO DIN radio provision with pocket
1.
Secure the
pocket
to the
radio brackets
with
the
(4) #8 x 3/8” Phillips screws supplied.
(Figure A)
2. Remove the metal DIN sleeve and trim ring
from the aftermarket radio.
3.
Slide the radio into
radio brackets
and secure
with screws supplied with the radio. (Figure B)
4. Locate the factory wiring harness and
antenna connector in the dash and
complete all necessary connections to the
radio. Metra recommends using the proper
mating adapter from Metra and/or AXXESS.
Test the radio for proper operation.
5.
Secure the radio/pocket/bracket assembly
into the dash with the factory hardware.
6. Attach the
panel clip mounts
onto the
radio
housing
using the (4) #4 x 3/8” Phillips
screws supplied. (Figure C)
7.
Attach the clips previously removed from
step 3 under dash disassembly, to the panel
clip mounts on the radio housing
.
8. Clip the trim radio housing over the radio/
pocket/ bracket assembly.
9. Reassemble the dash in reverse order of
disassembly.
(Figure A) (Figure B) (Figure C)
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
IMPORTANT
If you are having difficulties with the installation of this product,
please call our Tech Support line at 1-800-253-TECH. Before
doing so, look over the instructions a second time, and make
sure the installation was performed exactly as the instructions
are stated. Please have the vehicle apart and ready to perform
troubleshooting steps before calling.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 11/13/17 INST99-8245CHG
INSTALLATION INSTRUCTIONS
99-8245CHG
¡PRECAUCIÓN! Todos los accesorios, interruptores,
paneles de controles de clima y especialmente las
luces del indicador de las bolsas de aire deben estar
conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o
de encendido ni con el vehículo funcionando.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 11/13/17 INST99-8245CHG
INSTRUCCIONES DE INSTALACIÓN
99-8245CHG
U.S. Patent # D733,117
CARACTERÍSTICAS DEL KIT
• Provisión de radio ISO DIN con cavidad
• Pintura gris oscuro de alto brillo
COMPONENTES DEL KIT
• A) Carcasa del radio • B) Soportes del radio • C) Cavidad • D) (2) Soportes de ganchos para panel • E) (4) Tornillos Phillips de cabeza segmentada #8 x 3/8”
• F) (4) Tornillos Phillips #4 x 3/8”
HERRAMIENTAS REQUERIDAS
• Herramienta para quitar paneles
• Destornillador Phillips • llave de tubo 10mm
INDICE
Desmontaje del tablero ........................................2
Ensamble del kit
– Provisión de radio ISO DIN con cavidad ............3
CABLEADO Y CONEXIONES DE ANTENA
(se venden por separado)
Arnés de cables: 70-1761
Adaptador de antena: 40-LX11
Interfase de control en volante: ASWC-1
A B C
E
D
F
Toyota Corolla 2014-2016
1.800.221.0932
|
MetraOnline.com
2
DESMONTAJE DEL TABLERO
1. Desenganche y quite todo el panel
alrededor del radio desde el conjunto
de instrumentos al tablero del lado del
pasajero, incluyendo el reloj y las rejillas
del aire acondicionado. (Figura A)
Nota:
Empiece en el lado del pasajero
con la guantera abierta.
2. Quite los (4) pernos de 10mm que
sujetan el radio de fábrica y luego
quítelo. (Figura B)
3. Quite los (4) ganchos del panel amarillo
del radio de fábrica.
Continúe con el Ensamble del Kit
(Figura A) (Figura B)
REV. 11/13/2017 INST99-8245CHG 3
ENSAMBLE DEL KIT
Provisión de radio ISO DIN con cavidad
1. Sujete la
cavidad
en los
soportes del radio
con los (4) tornillos Phillips #8 de 3/8”
suministrados. (Figura A)
2.
Quite la manga de metal DIN y el anillo de
moldura del radio de mercado secundario.
3. Deslice el radio en los
soportes del radio
y
sujételo con los tornillos suministrados con el
radio. (Figura B)
4.
Localice el arnés de cableado de fábrica y el
conector de la antena en el tablero y haga
todas las conexiones necesarias al radio. Metra
recomienda que use adaptadores adecuados de
acoplamiento de Metra y/o de AXXESS. Pruebe el
radio para verificar que funcione correctamente.
5. Sujete
el ensamble del radio/cavidad/soporte al
tablero con la tornillería de fábrica
.
6. Una los
soportes de ganchos para panel
con
la
carcasa del radio
usando los (4) tornillos
Phillips #4 x 3/8” suministrados. (Figura C)
7.
Una los ganchos que quitó anteriormente en el paso
3 en el desmontaje del tablero, con los soportes de
ganchos para panel en la carcasa del radio
.
8.
Enganche la carcasa del radio con moldura sobre
el ensamble del radio/cavidad/soporte
.
9. Vuelva a armar el tablero al revés de como lo
desarmó.
(Figura A) (Figura B) (Figura C)
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
IMPORTANTE
Si tiene dificultades con la instalación de este producto, llame
a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de
hacerlo, revise las instrucciones por segunda vez y asegúrese de
que la instalación se haya realizado exactamente como se indica en
las instrucciones. Por favor tenga el vehículo desarmado y listo para
ejecutar los pasos de resolución de problemas antes de llamar.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 11/13/17 INST99-8245CHG
