Metra Electronics 99-5600 Manuale utente

APPLICATIONS

INSTALLATION INSTRUCTIONS FOR PART 99-5600

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness:

• Visit www.metraonline.com for specific interface harness

Antenna Adapter:

• 40-CR10 - Chrysler antenna adapter 2002-up

• 86-5618 or AW-FDRT head unit removal keys • Phillips screwdriver • Cutting tool

TOOLS REQUIRED

Ford/Lincoln/Mazda/Mercury 1995-2011

99-5600

B CA

• A) Radio housing • B) Equalizer dummy plate • C) Rear support bracket

KIT FEATURES

KIT COMPONENTS

• Shaft and DIN unit provision

• Equalizer provision

• Rear support provision

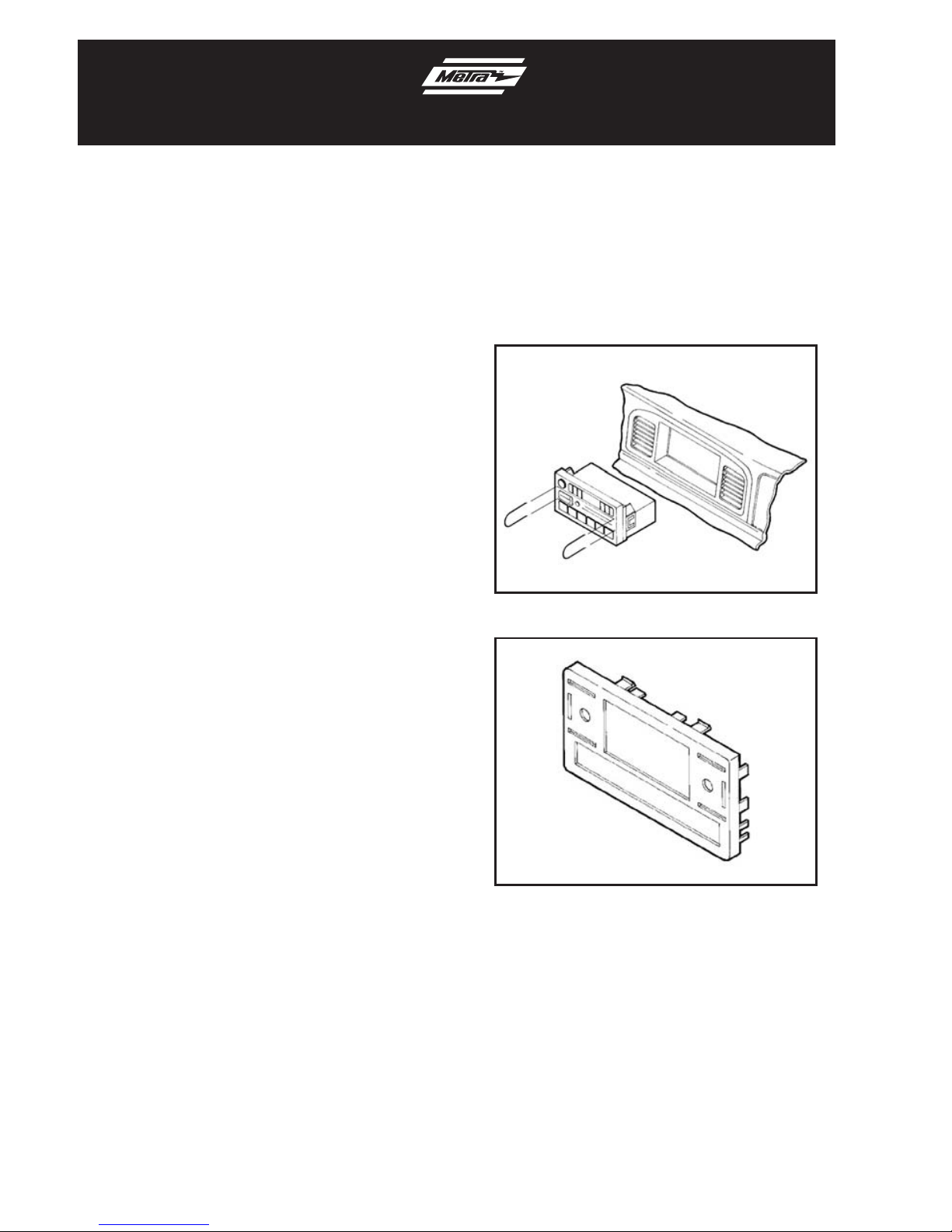

1. Using Metra’s 86-5618 or AW-FDRT, pull

the factory head unit from the dash and

disconnect the wiring. (Figure A)

2. Position the radio housing with the radio

opening at the TOP for the remainder of

the installation. (Figure B)

Continued to kit assembly

Ford Econoline 1995-2008/Explorer

1995-2001/Ranger 1995-2011

Mazda B-Series Pickup 1995-2009

Mercury Mountaineer 1997-2001

Dash Disassembly 99-5600

(Figure A)

(Figure B)

1. Using Metra’s 86-5618 or AW-FDRT, pull

the factory head unit from the dash and

disconnect the wiring. (Figure A)

2. Position the radio housing with the

radio opening at the BOTTOM for the

remainder of the installation. (Figure B)

Continued to kit assembly

Ford Crown Victoria 1995-2011

Lincoln Continental 1995-1997/Mark VIII

1996-1998/Town Car 1995-2002

Mercury Grand Marquis 1995-2010/

Marauder 2003-2004

Dash Disassembly 99-5600

(Figure A)

(Figure B)

Kit Assembly 99-5600

1. Cut and remove the shaft supports from

the radio housing. (Figure A)

2. Slide the DIN cage into the housing and

secure by bending the metal locking

tabs down.

3. Slide the aftermarket head unit into the

cage until secure.

4. Locate the factory wiring harness in the

dash. Metra recommends using the

proper mating adapter from Metra or

AXXESS. Re-connect the negative

battery terminal and test the unit for

proper operation.

5. Mount the rear support bracket to the

back of the unit. Snap the head unit/

kit assembly into the sub-dash (be sure

the rear support bracket engages the

support shelf in the dash). (Figure B)

6. Reassemble dash in reverse order

of disassembly.

Note: If an equalizer will be included,

slide the unit into the back of the radio

housing and secure. If an equalizer will

NOT be included, snap the equalizer

dummy plate into the opening.

DIN head unit provision

(Figure A)

(Figure B)

Kit Assembly 99-5600

2-Shaft head unit provision

1. Slide the aftermarket head unit into the

kit and secure with shaft nuts.

(Figure A)

2. Locate the factory wiring harness in the

dash. Metra recommends using the

proper mating adapter from Metra or

AXXESS. Re-connect the negative

battery terminal and test the unit for

proper operation.

3. Mount the rear support bracket to the

back of the unit. Snap the head unit/

kit assembly into the sub-dash (be sure

the rear support bracket engages the

support shelf in the dash). (Figure B)

4. Reassemble dash in reverse order

of disassembly.

(Figure A)

(Figure B)

APLICACIONES

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-5600

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado:

• Visita www.metraonline.com para aplicaciones de interfaz específica

Adaptador de antena:

• 40-CR10 - Adaptador de antena Chrysler 2002 y modelos posteriores

• 86-5618 or AW-FDRT head unit removal keys • Destornillador Phillips • Herramientas de corte

HERRAMIENTAS REQUERIDAS

Ford/Lincoln/Mazda/Mercury 1995-2011

99-5600

B CA

• A) Carcasa del radio • B) Placa simuladora de ecualizador • C) Soporte de apoyo trasero

CARACTERÍSTICAS DEL KIT

COMPONENTES DEL KIT

• Eje y provisión de unidad central DIN

• Ecualizador prestación

• Provisión de soporte de montaje trasero

1. Usando las llaves 86-5618 o AW-FDRT

de Metra, jale la unidad central de

fábrica del tablero y desconecte el

cableado. (Figura A)

2. Posicione la carcasa del radio con

la apertura del radio en la PARTE

SUPERIOR del resto de la instalación.

(Figura B)

Continuará al ensamble del kit

Ford Econoline 1995-2008/Explorer

1995-2001/Ranger 1995-2011

Mazda B-Series Pickup 1995-2009

Mercury Mountaineer 1997-2001

Desmontaje del tablero 99-5600

(Figura A)

(Figura B)

1. Usando las llaves 86-5618 o AW-FDRT

de Metra, jale la unidad central de

fábrica del tablero y desconecte el

cableado. (Figura A)

2. Posicione la carcasa del radio con la

apertura del radio en la PARTE INFERIOR

del resto de la instalación. (Figura B)

Continuará al ensamble del kit

Ford Crown Victoria 1995-2011

Lincoln Continental 1995-1997/Mark VIII

1996-1998/Town Car 1995-2002

Mercury Grand Marquis 1995-2010/

Marauder 2003-2004

Desmontaje del tablero 99-5600

(Figura A)

(Figura B)

Ensamble del kit 99-5600

1. Corte y retire los soportes del eje de la

carcasa del radio. (Figura A)

2. Deslice la reja DIN en la carcasa y

sujétela doblando hacia abajo las

pestañas de metal.

3. Deslice la unidad central de

mercado secundario en la reja hasta

que quede firme.

4. Ubique el arnés de cableado de fábrica

en el tablero. Metra recomienda el

uso de un adaptador adecuado de

acoplamiento de Metra o de AXXESS.

Vuelva a conectar la terminal negativa

de la batería y pruebe la unidad para

verificar que funcione correctamente.

5. Monte el soporte de apoyo trasero en la

parte posterior de la unidad. Coloque a

presión el ensamble de unidad central/

kit en el sub tablero (asegúrese de

que el soporte de apoyo trasero se

enganche en la repisa de soporte del

tablero). (Figura B)

6. Vuelva a ensamblar el tablero en orden

inverso al desensamble.

Nota: Si se incluirá un ecualizador,

deslice la unidad en la parte posterior

de la carcasa del radio y sujete. Si NO

se incluirá un ecualizador, coloque

a presión la placa simuladora del

ecualizador en la apertura.

Unidades centrales DIN

(Figura A)

(Figura B)

Ensamble del kit 99-5600

Unidades centrales de 2 ejes

1. Deslice la unidad central de mercado

secundario en el kit y sujétela con las

tuercas de eje. (Figura A)

2. Ubique el arnés de cableado de fábrica

en el tablero. Metra recomienda el

uso de un adaptador adecuado de

acoplamiento de Metra o de AXXESS.

Vuelva a conectar la terminal negativa

de la batería y pruebe la unidad para

verificar que funcione correctamente.

3. Monte el soporte de apoyo trasero en la

parte posterior de la unidad. Coloque a

presión el ensamble de unidad central/

kit en el sub tablero (asegúrese de

que el soporte de apoyo trasero se

enganche en la repisa de soporte del

tablero). (Figura B)

4. Vuelva a ensamblar el tablero en orden

inverso al desensamble.

(Figura A)

(Figura B)

METRA ACCESSORIES STEREO DASH KITS
