Midea MCH-90J82 Manuale utente
Cooker Hood
User Manual
Hud Dapur
Manual Pengguna
MCH-90J82
CADANGAN-CADANGAN
Arahan Penggunaan ini sesuai untuk sesetengah versi perkakas ini. Oleh itu, anda mungkin menemui huraian
mengenai ciri-ciri tertentu yang tidak sesuai untuk perkakas anda.
PEMASANGAN
●
●
●
●
●
Connect the extractor to the exhaust fl
●
●
●
●
PENGGUNAAN
●
●
●
●
●
●
●
●
●
●
PENYELENGGARAAN
●
●
●
●
MA-2
Hud penyedut ini direka khas untuk kegunaan domestik bagi menghilangkan bau di dapur.
Jangan sesekali menggunakan hud dapur ini untuk tujuan selain daripada yang direka cipta.
Jangan sesekali biarkan nyalaan api tinggi terbakar secara terbuka di bawah hud
dapur apabila ia sedang beroperasi.
Selaraskan kepadatan api supaya berkumpul pada bahagian bawah periuk sahaja,
dan pastikan ia tidak menyelubungi sisi periuk.
Periuk penggoreng mesti dipantau secara berterusan semasa penggunaan: minyak
yang terlalu panas boleh meletup dan mengeluarkan api.
Jangan nyalakan api di bawah hud dapur bagi mengelakkan risiko kebakaran.
Perkakas ini boleh digunakan oleh kanak-kanak berumur 8 tahun ke atas dan orang-orang yang kurang upaya fizikal, deria
atau mental, atau kurang pengalaman dan pengetahuan jika mereka telah diberi pengawasan atau arahan mengenai cara
penggunaan perkakas ini dengan cara yang selamat dan memahami tentang kebahayaan yang mungkin berlaku.
Kanak-kanak harus diawasi bagi memastikan mereka tidak bermain dengan perkakas ini.
Kerja pembersihan dan penyelenggaraan tidak boleh dilakukan oleh kanak-kanak jika tanpa pengawasan.
"AWAS": Bahagian boleh dicapai mungkin menjadi panas apabila digunakan dengan peralatan memasak.
Matikan suis atau cabut plag perkakas dari bekalan kuasa sebelum menjalankan sebarang
kerja penyelenggaraan.
Bersihkan dan / atau gantikan Penapis selepas tempoh tertentu (Bahaya Kebakaran).
Bersihkan hud menggunakan kain sedikit lembap dan detergen cecair bersifat neutral.
Perkakas ini sesuai digunakan untuk maksimum 4 elemen hob.
Pengilang tidak akan bertanggungjawab ke atas sebarang kerosakan yang disebabkan
oleh pemasangan yang salah atau tidak betul.
Jarak keselamatan minimum di antara dapur gas dengan hud penyedut adalah 650 mm
(sesetengah model boleh dipasang pada ketinggian yang lebih rendah, sila rujuk kepada
bahagian berkenaan dimensi kerja dan pemasangan).
Periksa voltan sesalur kuasa sama ada sepadan dengan voltan yang dinyatakan pada
plat kadaran yang ada pada bahagian dalam hud.
Untuk perkakas Kelas I, sila periksa bekalan kuasa domestik bagi memastikan
pembumian yang lengkap.
Sambungkan penyedut asap pada serombong ekzos melalui paip dengan diameter
minimum 120mm. Laluan serombong hendaklah seberapa pendek yang mungkin.
Jangan sambungkan hud penyedut pada saluran ekzos yang membawa asap
pembakaran (dandang, pendiangan dan sebagainya).
Jika penyedut asap digunakan serentak dengan perkakas bukan elektrik (contohnya
peralatan pembakaran gas), sila pastikan darjah pengudaraan yang mencukupi di dalam
bilik bagi mengelakkan aliran kembali gas buangan. Dapur mesti mempunyai bukaan
terdedah secara langsung kepada udara luaran bagi memastikan aliran masuk udara
yang bersih.
Apabila hud dapur ini digunakan serentak dengan peralatan yang dibekalkan dengan
tenaga yang selain daripada elektrik, tekanan negatif di dalam bilik tidak boleh melebihi
0,04 mbar bagi mengelakkan asap disedut kembali ke dalam bilik oleh hud dapur.
Jika kabel kuasa rosak, ia mesti diganti oleh pengilang atau oleh bahagian khidmat
teknikal bagi mengelakkan sebarang risiko.
Jika arahan pemasangan untuk dapur gas menetapkan jarak yang lebih besar daripada
yang dinyatakan di atas, arahan tersebut perlu dipertimbangkan. Peraturan mengenai
pelepasan udara mesti dipenuhi.
Simbol ini pada bungkusan menunjukkan bahawa produk ini tidak boleh dilupuskan
sebagai sisa buangan isi rumah. Sebaliknya, ia harus diserahkan kepada tempat
pengumpulan yang sesuai untuk kitar semula peralatan elektrik dan elektronik. Dengan
memastikan produk ini dilupuskan dengan betul, anda turut membantu dalam mencegah
kemungkinan berlakunya kesan negatif terhadap alam sekitar dan kesihatan manusia, yang
mana mungkin berpunca daripada pengendalian sisa buangan produk ini yang tidak betul.
Untuk maklumat lebih terperinci mengenai kitar semula produk ini, sila hubungi pejabat
perbandaran tempatan anda, perkhidmatan pelupusan sisa buangan isi rumah anda atau
kedai di mana anda membeli produk.
KOMPONEN-KOMPONEN
1 1
2.1 1
2.2 1
3 1
4 1
5 2
10 7
11 7
12 6
20 1
21 2
1
2.1
2.2
12
21 11
11
10
10
21
20 3
4
12
5
11
12
10
20
21
MA-3
Ruj. Kuantiti Komponen produk
Ruj. Kuantiti Komponen pemasangan
Kuantiti Dokumen
1Manual Pengguna
Skru 5 x 50
Plag dinding
Skru 4.2 x 9.5
Pendakap pemasangan hud (pilihan)
Pendakap pemasangan cerobong (0/1
pilihan)
Badan hud, dilengkapi dengan:
Kawalan, lampu, peniup, penapis.
Cerobong Hiasan Bawah (pilihan)
Cerobong Hiasan Atas (pilihan)
Bebibir (pilihan)
Paip ekzos
Penapis arang diaktifkan (pilihan)
DIMENSI
900 418
490
110
615
345
400
750
500mm
Min.
500mm
Min.
306
289
489.5
891
891~1270
900
418.5
533.5
750
MA-4
PEMASANGAN
MENGGERUDI DINDING DAN MEMASANG PENDAKAP
Sebagai langkah pertama, teruskan dengan melukis garisan seperti berikut:
●
●
●
●
Tandakan titik:
●
●
●
●
Op�onal
12
21 11
11
10
10
20
10
11
80
80 80
135 135
80
60
60
500
656
868
1320 - 1700
926
A
B
B(Pilihan)
C
(1)
(2)
(3)
MA-5
Satu garis menegak sehingga ke siling atau sehingga ke had atas, di tengah-tengah tempat
di mana hud akan dipasang.
Satu garis mendatar Apada ketinggian 1320 – 1700 mm di atas dapur gas.
Satu garis mendatar Bpada ketinggian sekurang-kurangnya 926 (pilihan 868) mm di atas
dapur gas.
Satu garis mendatar Cpada ketinggian sekurang-kurangnya 656 mm di atas dapur gas.
Tandakan satu titik (1) pada garis mendatar A, iaitu 60 mm ke kanan dari garis rujukan
menegak.
Ulangi langkah ini di bahagian yang lain, dan pastikan kedua-dua tanda adalah selari.
Tandakan satu titik (2) pada garis mendatar B, iaitu 80 (pilihan 135) mm ke kanan dari
garis rujukan menegak.
Ulangi langkah ini di bahagian lain dan pada garis rujukan menegak, pastikan ketiga-tiga
tanda adalah selari.
●
●
Memasang pendakap (Pilihan):
●
●
●
●
Gantungkan badan hud:
●
●
●
●
●
●
●
SAMBUNGAN
SISTEM PELEPASAN UDARA VERSI BERSALURAN
●
●
●
Betul Salah
MA-6
Tandakan satu titik (3) pada garis mendatar C, iaitu 80 mm ke kanan dari garis rujukan
menegak.
Ulangi langkah ini di bahagian yang lain, pastikan kedua-dua tanda adalah selari.
Menggerudi lubang pada titik bertanda (1) (2) (3) menggunakan mata gerudi ɸ10 mm.
Masukkan Plag Dinding 11 ke dalam lubang (1) (2) (3).
Ketatkan pendakap pemasangan hud 20 dengan 3 batang skru 10 (5 x 50) yang
dibekalkan bersama dengan hud.
Ketatkan pendakap pemasangan Cerobong 21 dengan 2 batang skru 10 (5 x 50) yang
dibekalkan bersama dengan hud.
Buka panel.
Tanggalkan penapis gris logam menggunakan pemegang yang dibekalkan.
(Sama ada) Gantungkan badan hud pada pendakap 20.
(Atau pun) Gantungkan badan hud pada skru 10 (5 x 50) di titik (2).
Ratakan badan hud.
Dari bahagian dalam badan hud, ketatkan skru 10 pada Plag Dinding 11 di titik (3).
Pasang penapis ke dalam hud.
Tutup panel.
Apabila memasang versi bersaluran, sambungkan hud pada
cerobong menggunakan paip fleksibel atau paip keras berdiameter
ɸ 150 atau ɸ 120 mm, pilihannya terserah kepada pemasang.
Untuk memasang sambungan ekzos udara berdiameter ɸ 120 mm,
masukkan berbibir pengurang 3pada saluran keluar badan hud.
Ketatkan paip 4pada kedudukannya dengan menggunakan
pengapit paip (tidak dibekalkan).
Keluarkan penapis arang.
PEMASANGAN CEROBONG
Cerobong hanya boleh dipasang bersama dengan hud pelepasan asap.
Cerobong Hiasan Bawah
●
●Lebarkan sedikit kedua-dua belah saluran asap dan gantungkannya pada badan hud,
pastikan ia dipasang dengan baik.
Cerobong Hiasan Atas
●
●
21
2.1
12
PUSH
MA-7
Ketatkan pendakap pemasangan cerobong 21 pada Cerobong Hiasan Bawah
dengan 2 batang skru 12 (4.2 x 9.5) yang dibekalkan bersama dengan hud.
Lebarkan sedikit kedua-dua belah cerobong atas dan gantungkannya di antara dinding
dan pendakap 21 yang mana diketatkan pada Cerobong Hiasan Bawah.
Ketatkan cerobong atas pada pendakap 21 dengan 2 batang skru 12 (4.2 x 9.5) yang
dibekalkan bersama dengan hud.
PENGGUNAAN
PANEL KAWALAN
MA-8
Paparkan kelajuan kipas "1、2、3". Apabila kipas sedang berjalan.
Paparkan "0". Mod tutup tertunda, atau mod sedia.
Tingkatkan kelajuan motor. Apabila + dihidupkan.
Hidupkan Motor.Apabila dimatikan.
Apabila dihidupkan.
Dimatikan secara automatik selepas 3 minit.
Matikan Motor.Apabila berkelip-kelip.
Hidupkan Motor dan Lampu Apabila dimatikan.
Tukar kelajuan motor secara bergilir-gilir
(1—2—3—1—2—3). Apabila dihidupkan.
Masukkan mod tutup tertunda (Dimatikan
secara automatik selepas 3 minit). Apabila dihidupkan.
Matikan Motor dan lampu Apabila berkelip-kelip.
Butang Fungsi Catatan
Hidupkan atau matikan sistem pencahayaan. Hidupkan butang.
Kurangkan kelajuan motor. Apabila + dihidupkan.
PENYELENGGARAN
MEMBUKA PANEL
●
●
PENAPIS MINYAK
MEMBERSIHKAN PENAPIS MINYAK LOGAM DENGAN SOKONGAN KENDIRI
●
●
●
●
●
PENAPIS ARANG DIAKTIFKAN (VERSI PEREDARAN SEMULA)
Penapis-penapis ini tidak boleh dicuci dan tidak boleh dijana semula. Ia mesti ditukar ganti
kira-kira setiap 4 bulan, atau lebih kerap untuk penggunaan yang kerap.
MENGGANTIKAN PENAPIS ARANG DIAKTIFKAN
●Buka panel pintar dengan menariknya ke bawah.
Tanggalkan penapis minyak logam.
Tanggalkan penapis arang diaktifkan yang kotor.
Pasangkan penapis baru.
Pasang semula penapis minyak logam.
Tutup panel pintar.
●
●
●
●
●
REMOVE
REMOVE
FIX
FIX
●
MA-9
Tolak panel terlebih dahulu, lepas itu tarik panel untuk
membukanya.
Bersihkan bahagian luar dengan kain sedikit lembap dan
detergen bersifat neutral. Bersihkan bahagian dalam menggu-
nakan kain sedikit lembap dan detergen bersifat neutral;
jangan gunakan kain basah atau span, atau pancutan air;
jangan gunakan bahan yang melelas.
Penapis ini mesti dibersihkan setiap 2 bulan, atau lebih kerap untuk
penggunaan yang kerap, dan boleh dicuci dalam mesin basuh
pinggan mangkuk.
Tarik panel pintar untuk membukanya.
Tanggalkan penapis satu demi satu dengan menariknya menghala
ke arah bahagian belakang unit hud dan menarik ke bawah secara
serentak.
Elakkan daripada membengkokkan penapis dengan apa jua cara
ketika mencucinya. Sebelum dipasang kembali pada hud, pastikan ia
telah kering dengan sepenuhnya. (Warna permukaan penapis
mungkin berubah dari semasa ke semasa tetapi ini tidak akan
menjejaskan kecekapan penapis).
Apabila memasang penapis pada hud, sila pastikan ia dipasang pada
kedudukan yang betul dengan pemegangnya menghadap ke luar.
Tutup semula panel pintar.
●
●
PELUPUSAN PERKAKAS ELEKTRIK TERPAKAI
Perintah Eropah 2012/19 / EU mengenai Peralatan Elektrik dan Elektronik Buangan
(WEEE), menetapkan bahawa peralatan elektrik rumah tangga terpakai tidak boleh
dilupuskan melalui sistem pembuangan perbandaran yang tidak diasingkan seperti biasa.
Peralatan terpakai mesti dikumpul secara berasingan untuk mengoptimumkan pemulihan
dan kitar semula bahan-bahan yang terkandung di dalamnya, dan mengurangkan
kesannya terhadap kesihatan manusia dan alam sekitar.
Simbol "Tong Sampah Beroda" berpalang pada produk ini mengingatkan anda tentang
kewajipan anda untuk memastikan ia dikumpul secara berasingan ketika anda melupus-
kan perkakas ini.
Pengguna harus menghubungi pihak berkuasa tempatan atau pekedai untuk dapatkan
maklumat mengenai pelupusan peralatan terpakai mereka dengan betul.

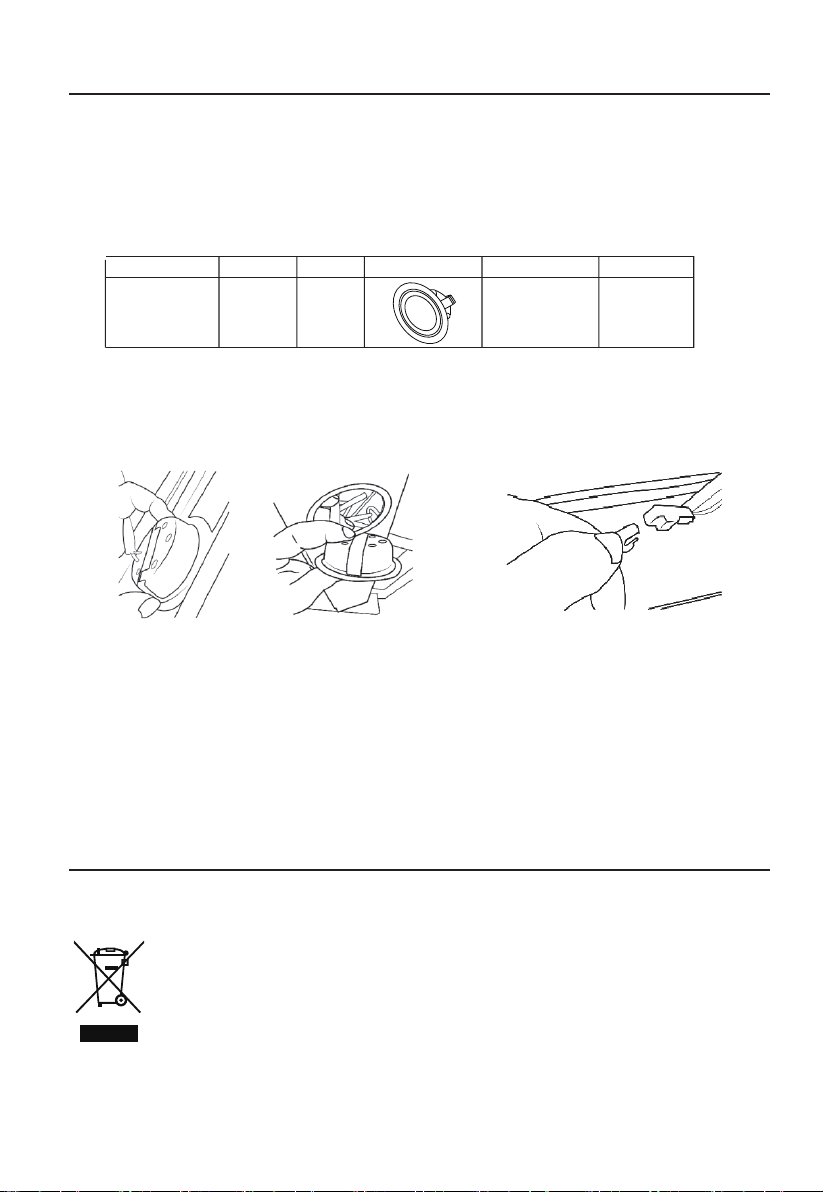

LAMPU
PENGGANTIAN LAMPU
Lampu LED 1.5W.
●
●Putuskan penyambung lampu.
Gantikan lampu dengan lampu baharu yang sama jenis, pastikan anda menyambungkan
lampu pada kabel lampu dengan betul.
Pasang semula lampu pada badan hud.
●Matikan suis hud penghisap asap dan memisahkan hud penyedut dengan mencabut keluar
plag sesalur atau mematikan fius.
Tanggalkan penapis logam.
Tanggalkan lampu dengan mengungkitnya dari badan hud (ini mungkin perlu dilakukan
dengan mengenakan tekanan atau kuasa).
Bulat/ Diameter
: 70mm
●
1.5W
Kuasa Mak
DC 12 V
Voltan Gambarajah Penutup Lampu Kod ILCOS D
DSR-1.5-S-70
——
MA-10
Indice
Lingue:
Altri manuali Midea Cappa di ventilazione
Midea
Midea 52T01 Manuale utente
Midea
Midea MHC90CGSS Manuale utente
Midea
Midea 60M21 Manuale utente
Midea
Midea MHAA90BL Manuale utente
Midea
Midea MHC60GSS Manuale utente
Midea
Midea J82 Series Manuale
Midea
Midea FP-65NRH060MMTL-B1 Manuale utente
Midea
Midea MH90A3200W-ES Manuale utente
Midea
Midea MCH-90B82 Manuale utente
Midea
Midea MCH-90J15 Manuale utente
Midea
Midea MCH-90B68AT Manuale utente
Midea
Midea E60MEW2A09 Manuale utente
Midea
Midea A24MABOF50 Manuale
Midea
Midea MHT90BL Manuale utente
Midea
Midea MHT60BL Manuale utente
Midea
Midea MH60B3250X-ES Manuale utente
Midea
Midea MHC60SS Manuale utente
Midea
Midea CMPTRAL-SG60 Manuale utente
Midea
Midea MCH-90J52 Manuale utente
Midea
Midea B7+ Manuale utente
