de Installationsplan Gewerblicher Wärmepumpentrockner

en Installation plan Commercial heat-pump dryer

fr Schéma d’installation Sèche-linge professionnel à pompe à chaleur

es Plano de la instalación Secadora de bomba de calor profesional

it Schema di installazione Essiccatoio industriale a pompa di calore

ru Монтажный план Профессиональная сушильная машина

степловой помпой

M.-Nr. 12 361 070

de ...................................................................................................................................... 4

en ...................................................................................................................................... 13

fr ........................................................................................................................................ 23

es ....................................................................................................................................... 32

it ........................................................................................................................................ 42

ru ....................................................................................................................................... 51

de - Inhalt

Installationshinweise....................................................................................................... 4

Installationsvoraussetzungen ............................................................................................ 4

Elektroanschluss ............................................................................................................... 4

Installation von Varianten mit Wärmepumpe..................................................................... 5

Allgemeine Betriebsbedingungen ................................................................................. 5

Transport ....................................................................................................................... 6

Luftansaugöffnung ........................................................................................................ 6

Luftauslassöffnung........................................................................................................ 6

Kondensatablauf ........................................................................................................... 7

PDR511SLHP ................................................................................................................ 8

Geräteanschlüsse.............................................................................................................. 8

Installation ......................................................................................................................... 9

Aufstellung......................................................................................................................... 10

Technische Daten ............................................................................................................ 11

Mögliche Spannungsvarianten.......................................................................................... 11

Gerätedaten....................................................................................................................... 11

de - Installationshinweise

Installationsvoraussetzungen

Personen- oder Sachschäden durch unsachgemäße Aufstel-

lung.

Die unsachgemäße Aufstellung des Trockners kann zu Personen-

oder Sachschäden führen.

Der Trockner darf nur vom MieleKundendienst oder einem autori-

sierten Fachhändler aufgestellt und in Betrieb genommen werden.

 Der Trockner muss in Übereinstimmung mit geltenden Regeln und

gültigen Normen installiert werden.

 Betreiben Sie den Trockner immer nur in ausreichend belüfteten

und nicht frostgefährdeten Räumen.

 Der Trockner darf nicht hinter einer verschließbaren Tür oder einer

Schiebetür aufgestellt werden. Der maximale Öffnungswinkel der

Trocknertür darf nicht durch Gegenstände oder Türen eingeschränkt

werden. Die Trocknertür muss jederzeit vollständig und uneinge-

schränkt geöffnet werden können.

Elektroanschluss

Der Elektroanschluss muss von einer Elektrofachkraft ausgeführt

werden.

 Der Elektroanschluss darf nur an eine nach den nationalen Geset-

zen, Verordnungen und Richtlinien sowie den lokalen Bestimmungen

und Vorschriften ausgeführte Elektroanlage erfolgen. Darüber hinaus

sind die Vorschriften der Energieversorgungsunternehmen und Versi-

cherer, die Unfallverhütungsvorschriften sowie die anerkannten Re-

geln der Technik zu beachten.

 Der zuverlässige und sichere Betrieb des Trockners ist nur dann

gewährleistet, wenn das Gerät am öffentlichen Stromnetz ange-

schlossen ist.

Die erforderliche elektrische Anschlussspannung, die Leistungsauf-

nahme und die Vorgaben zur Absicherung sind auf dem Typen-

schild des Trockners angegeben. Vergewissern Sie sich, dass die

Anschlussspannung mit den Spannungswerten auf dem Typen-

schild übereinstimmt, bevor der Elektroanschluss ausgeführt wird!

Bei abweichenden Spannungswerten besteht die Gefahr, dass der

Trockner durch eine zu hohe elektrische Anschlussspannung be-

schädigt wird.

 Wenn auf dem Typenschild mehrere Spannungswerte angegeben

sind, kann der Trockner für den Anschluss an die jeweilige Eingangs-

spannung umgerüstet werden. Diese Umrüstung darf nur vom

MieleKundendienst oder autorisierten Fachhandel durchgeführt wer-

den. Bei der Umrüstung ist die Umverdrahtungsanweisung auf dem

Schaltplan zu beachten.

de - Installationshinweise

Der Trockner kann entweder über einen Festanschluss oder über eine

Steckvorrichtung nach IEC60309-1 angeschlossen werden. Für einen

Festanschluss muss am Aufstellungsort eine allpolige Netztrennein-

richtung vorhanden sein.

Als Netztrenneinrichtung gelten Schalter mit einer Kontaktöffnung

von mehr als 3mm. Dazu gehören z.B. Leitungsschutzschalter, Si-

cherungen und Schütze (IEC/EN60947).

Die Netztrenneinrichtung (einschließlich der Steckvorrichtung) muss

gegen unbeabsichtigtes und unbefugtes Einschalten gesichert sein,

wenn eine permanente Unterbrechung der Energiezufuhr nicht von je-

der Zugangsstelle aus zu überwachen ist.

Tipp: Der Trockner sollte bevorzugt über Steckvorrichtungen ange-

schlossen werden, damit elektrische Sicherheitsprüfungen einfacher

durchgeführt werden können (z.B. während einer Wartung oder In-

standsetzung).

 Es dürfen keine Einrichtungen installiert werden, die den Trockner

automatisch ausschalten (z.B. Zeitschaltuhren).

 Ist es nach lokalen Vorgaben erforderlich einen Fehlerstromschutz-

schalter (RCD) zu installieren, muss zwingend ein Fehlerstromschutz-

schalter Typ B (allstromsensitiv) verwendet werden.

Starke Geräuschbildung und Beschädigungsgefahr durch

falschen Phasenanschluss bei Wärmepumpentrocknern.

Eine falsche Phasenlage führt bei Trocknern mit Wärmepumpe zu

einer starken Geräuschbildung und kann eine Beschädigung des

Kompressors verursachen.

Achten Sie beim Netzanschluss eines Wärmepumpentrockners auf

die korrekte Phasenlage laut Schaltplan.

Installation von Varianten mit Wärmepumpe

Allgemeine Be-

triebsbedingun-

gen

Dieser Wärmepumpentrockner ist ausschließlich für den gewerbli-

chen Bereich vorgesehen und darf nur im Innenbereich betrieben

werden.

Umgebungstemperatur für einen optimalen Betrieb der Wärmepum-

pe:

+10°C bis +40°C

Die Umgebungstemperatur sollte für den Wärmepumpentrockner

mindestens 10°C betragen.

Bei geringeren Umgebungstemperaturen besteht die Gefahr, dass

sich am unteren Wärmetauscher Eis bildet. Des Weiteren kann es

zu unvorhergesehener Kondensatbildung kommen.

Je nach Beschaffenheit des Aufstellortes kann es zu Schall- bzw.

Schwingungsübertragungen kommen.

de - Installationshinweise

Tipp: Lassen Sie bei erhöhten Schallschutzanforderungen den Auf-

stellort des Gerätes von einer Fachkraft für Schallschutz begutachten.

Transport Der Trockner und die Wärmepumpe dürfen nicht ohne Transportpa-

letten transportiert werden.

Ein Transport muss immer mit geeigneten Transporthilfsmitteln vor-

genommen werden.

Das Kippen der Wärmepumpe von über 30° sollte möglichst ver-

mieden werden.

Nach einem Transport sollte die Wärmepumpe etwa eine Stunde vor

Inbetriebnahme ruhen. Bei besonders schweren Erschütterungen

oder einem Kippen über 30° verlängert sich die Stillstandzeit auf bis

zu 24Stunden.

Am zukünftigen Aufstellungsort müssen der Trockner und die Wärme-

pumpe mit geeignetem Hebegeschirr von der Transportpalette geho-

ben werden.

Wenn das Wärmepumpenaggregat während des Transports bis ma-

ximal 30° gekippt wurde, muss nach der Aufstellung eine Stillstand-

zeit von mindestens einer Stunde eingehalten werden, bevor der Wär-

mepumpentrockner in Betrieb genommen wird.

Wurde das Wärmepumpenaggregat über 30° gekippt oder starken

Erschütterungen ausgesetzt, so muss die Ruhephase vor der Inbe-

triebnahme auf 24Stunden erweitert werden.

Nach dem Transport und Aufstellen ist eine Stillstandzeit von min-

destens einer Stunde notwendig, bevor der Trockner elektrisch an-

geschlossen wird.

Bei unzureichender Stillstandzeit vor der Inbetriebnahme kann die

Wärmepumpe Schaden nehmen!

Luftansaugöff-

nung Die Luftzufuhr für den Enthitzer erfolgt über die vordere Luftansaug-

öffnung des Trockners und wird direkt dem Aufstellraum entnom-

men.

In der Luftansaugöffnung des Trockners befindet sich ein Flusensieb,

welches regelmäßig von Hand abgestreift werden muss.

Die Luftansaugöffnung muss ständig frei bleiben und darf auf kei-

nen Fall abgedeckt werden!

Luftauslassöff-

nung Für den Wärmepumpentrockner ist wegen des geschlossenen Luft-

kreislaufes keine separate Abluftleitung erforderlich.

Die zur Luftkühlung des Wärmetauschers ausgeblasene warme Luft

erwärmt die Raumluft. Sorgen Sie deshalb für eine ausreichende

Raumbelüftung, z.B. durch unverschließbare Belüftungsöffnungen.

Bei unzureichender Raumbelüftung verlängert sich die Trockenzeit,

wodurch sich auch der Energiebedarf des Trockners erhöht.

de - Installationshinweise

Die Luftauslassöffnung darf keinesfalls verschlossen oder durch

Gegenstände abgedeckt werden!

Kondensatablauf Die Wärmepumpe dieses Trockners arbeitet nach dem Kondensati-

onsprinzip. Für das beim Trocknen anfallende Kondensat muss im

Aufstellraum ein separater, belüfteter Bodenablauf installiert werden.

Der Kondensatablauf befindet sich auf der Rückseite des Wärme-

pumpentrockners und kann über eine Rohrleitung mit Gefälle zum

Bodenablauf geführt werden. Dabei muss sichergestellt sein, dass

das Kondensat nicht wieder in den Trockner zurückfließen kann.

Stromschlaggefahr und Verletzungsgefahr durch Benutzung des

Trockners ohne vollständige Außenverkleidung.

Bei demontierter Außenverkleidung besteht Zugriff zu Strom füh-

renden oder sich drehenden Maschinenteilen.

Stellen Sie nach der Aufstellung des Trockners sicher, dass alle ab-

nehmbaren Außenverkleidungsteile wieder vollständig montiert

sind.

de - PDR511SLHP

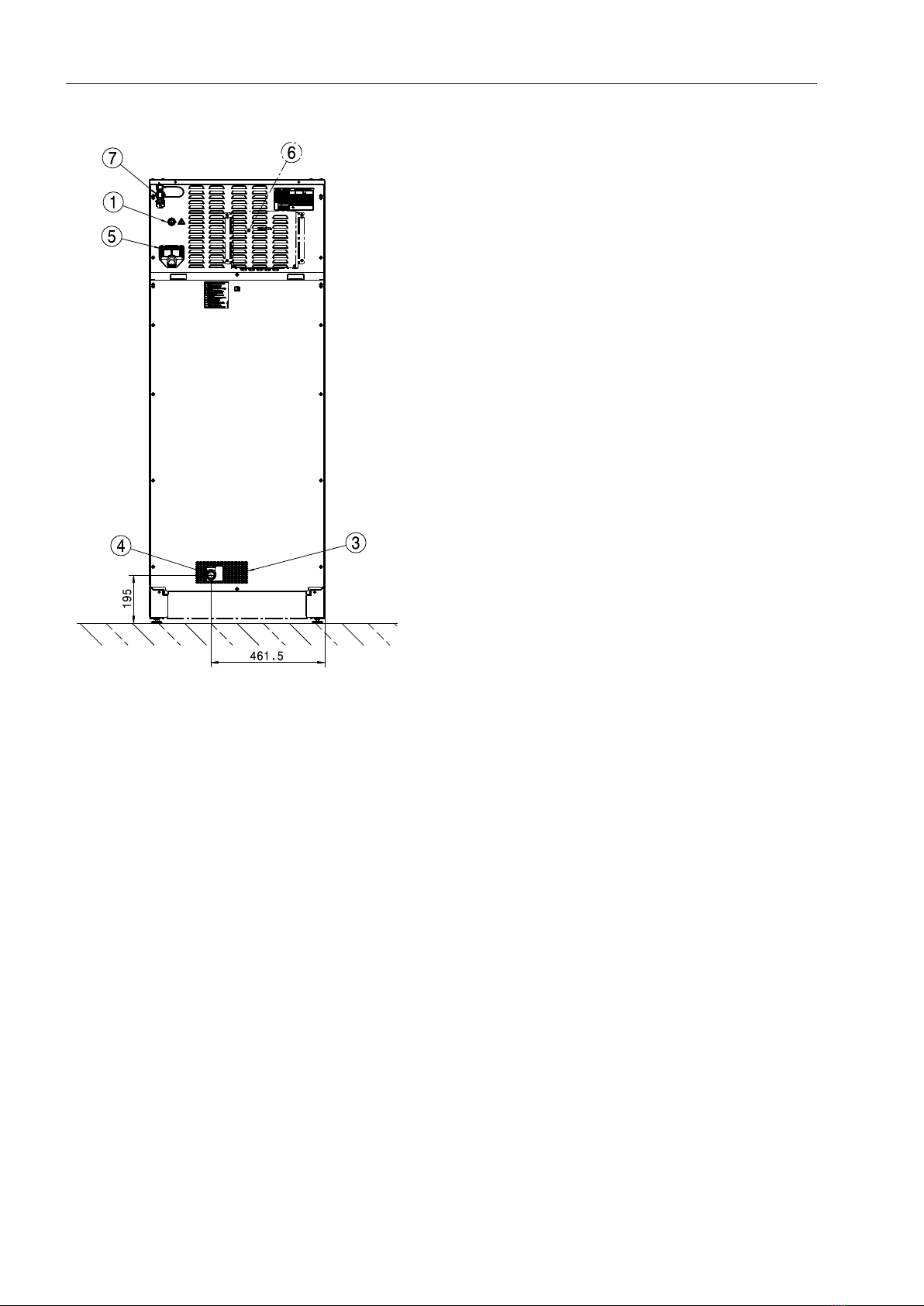

Geräteanschlüsse

Maßangaben in Millimetern

aElektroanschluss

bLuftansaugöffnung (Kühlluft)

cLuftauslassöffnung

dKondensatablauf

eAnschluss für Kommunikationsmodul

Über das optional erhältliche Kommunikationsmodul kann eine Datenverbindung nach

dem Ethernet- oder WLAN-Standard hergestellt werden.

fKommunikationsbox (optional)

Zum Verbindungsaufbau mit externen Systemen

gAnschluss für Kommunikationsbox

de - PDR511SLHP

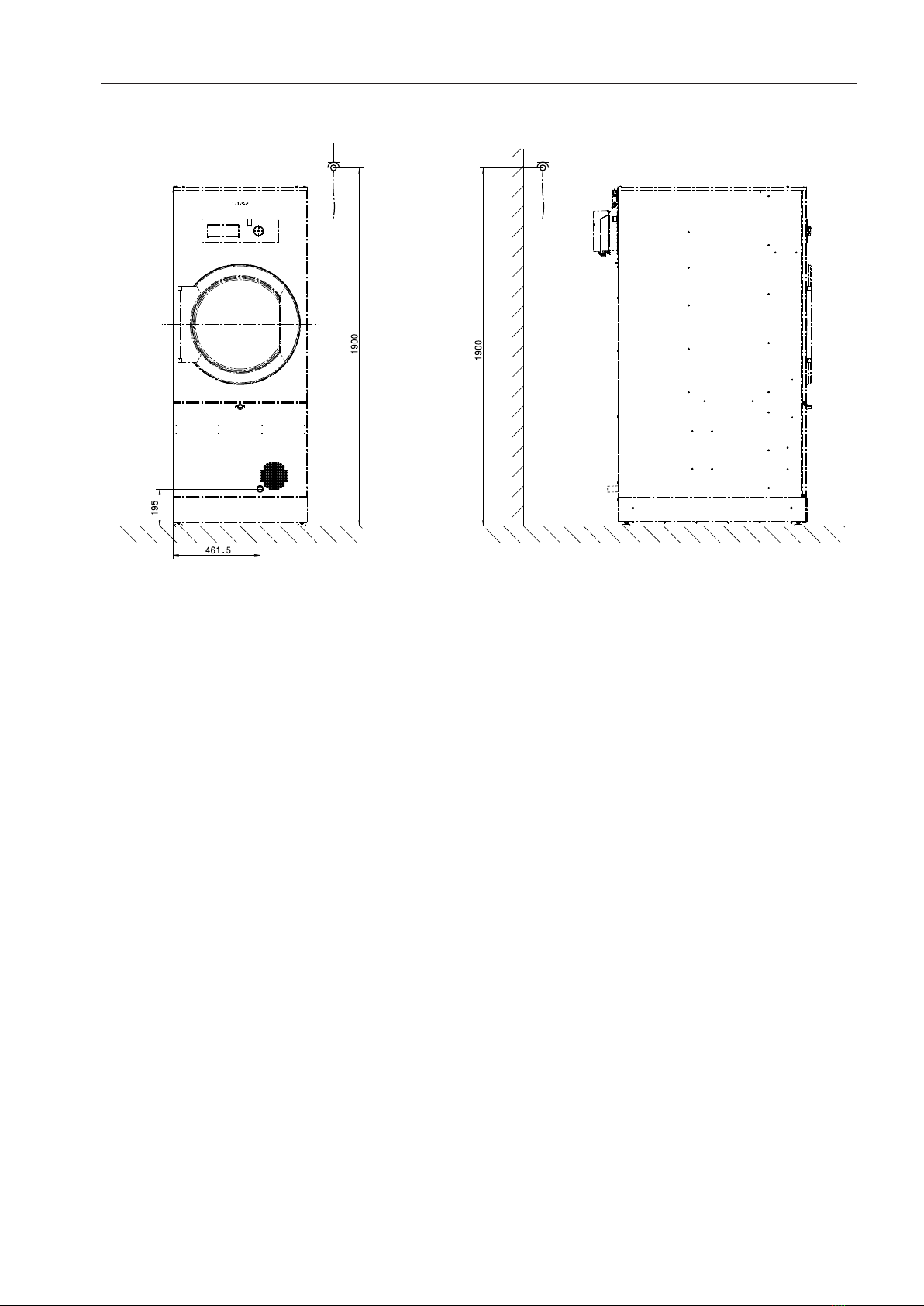

Installation

Maßangaben in Millimetern

de - PDR511SLHP

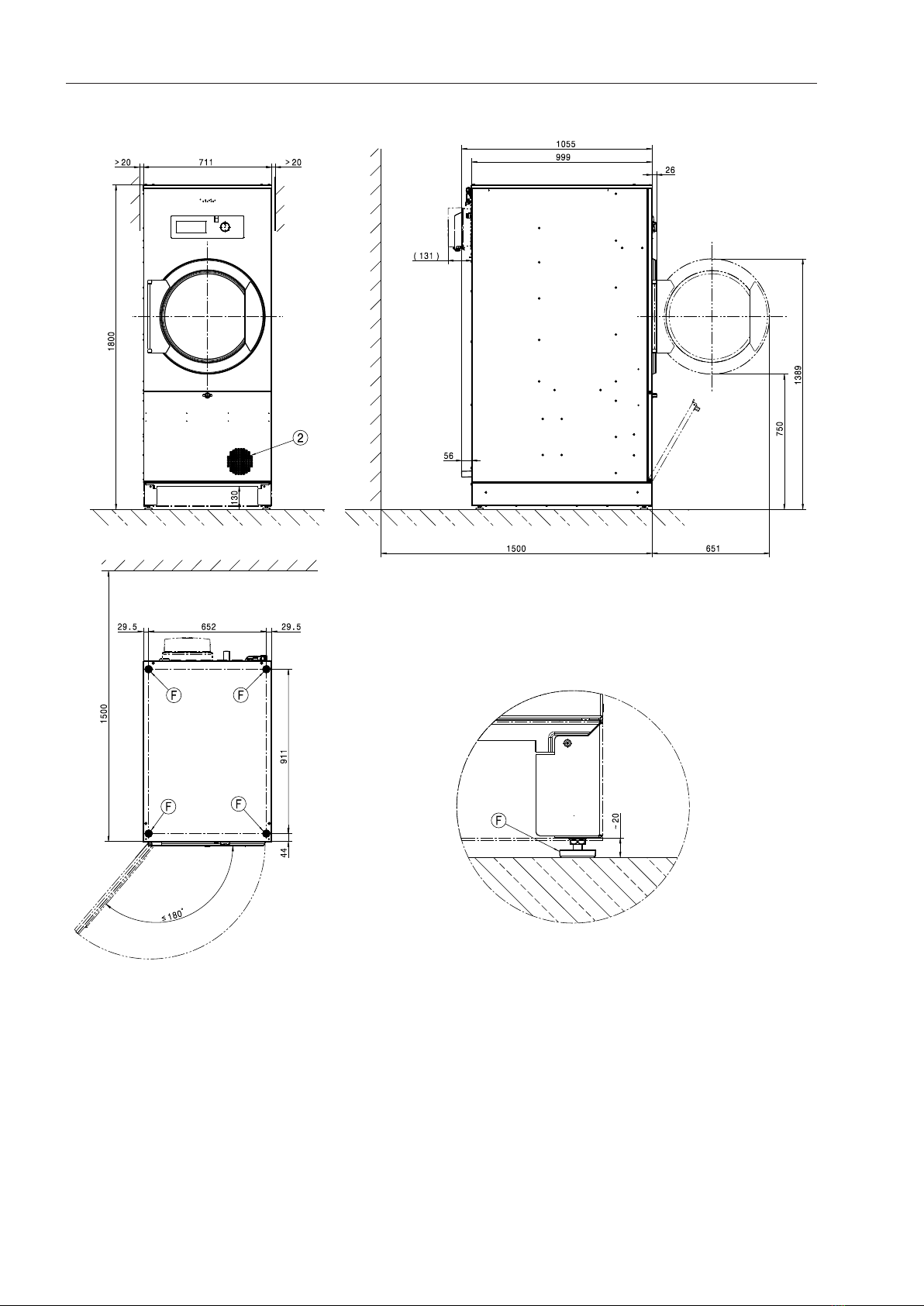

Aufstellung

Maßangaben in Millimetern

bZuluftanschluss

FSchraubfuß

Altri manuali per PDR 511 SL HP

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Miele Asciugatrice

Miele

Miele T 4809 Ci Manuale utente

Miele

Miele VENTED DRYER T 1302 Manuale

Miele

Miele T 1039C CONDENSER DRYER - OPERATING Manuale utente

Miele

Miele PT 8301 SL Manuale utente

Miele

Miele T 8903 C Manuale utente

Miele

Miele T 7744 C Manuale utente

Miele

Miele MIWADREW201 Manuale utente

Miele

Miele T 640 Manuale utente

Miele

Miele PT 7136 Manuale utente

Miele

Miele TCF 640 WP Manuale utente

Miele

Miele TCB140 WP Manuale utente

Miele

Miele T 7944 C Manuale utente

Miele

Miele tmr640wp Manuale utente

Miele

Miele PDR 908 HP EL Manuale utente

Miele

Miele T 1323C CONDENSER DRYER Manuale utente

Miele

Miele T 440 C Manuale utente

Miele

Miele T 1576 Manuale utente

Miele

Miele PT 7186 Vario Manuale utente

Miele

Miele PT 8257 WP Manuale utente

Miele

Miele TCE 620 WP Manuale utente

Miele

Miele PT 7251 Manuale utente

Miele

Miele PDR 507 EL Marine Manuale utente

Miele

Miele T 8023 C Manuale utente

Miele

Miele T 4859 Ci SUPERTRONIC Manuale utente

Manuali Asciugatrice popolari di altre marche

Bosch

Bosch WTA79200GB Manuale utente

Amana

Amana W10233410A Manuale utente

Asko

Asko T760 Manuale utente

Alliance Laundry Systems

Alliance Laundry Systems 25 Series Manuale utente

Bosch

Bosch Logixx 10 WTB76556GB Scheda tecnica

STIEBEL ELTRON

STIEBEL ELTRON Ultronic S Manuale di istruzioni

Electrolux

Electrolux EW2H328R2 Manuale utente

Beko

Beko DS8433RX1M Manuale utente

Dawlance

Dawlance Spinner DS 6000 C Manuale utente

Electrolux

Electrolux TP5080TW Manuale utente

AEG

AEG TR838P4OB Manuale utente

Indesit

Indesit IDV 75 Manuale utente

Infiniton

Infiniton SD-DG85C Manuale utente

BOMANN

BOMANN WT 5019 Manuale utente

Alliance Laundry Systems

Alliance Laundry Systems TMB795C Manuale utente

Asko

Asko T793C Manuale utente

Kenmore

Kenmore 8041 - 5.8 cu. Ft. Capacity Electric Dryer Manuale utente

Frigidaire

Frigidaire CAQE7077KW0 Manuale del proprietario
