Miele A 105/1 Manuale utente

A 105/1

de Gebrauchsanweisung Injektoroberkorb

da Brugsanvisning Injektoroverkurv

en Operating instructions Upper injector basket

es Instrucciones de manejo Cesto superior del inyector

fi Käyttöohje Suorasuihkuyläkori

fr Mode d'emploi Panier à injection

hr Upute za uporabu Injektorska gornja košara

it Istruzioni d'uso cesto superiore a iniezione

nl Gebruiksaanwijzing injectorbovenrek

no Bruksanvisning overkurv/injektor

pt Instruções de utilização Cesto superior injetor

sl Navodila za uporabo Injektorska košara

sv Bruksanvisning Injektoröverkorg

M.-Nr. 11 309 120

de ...................................................................................................................................... 4

da ...................................................................................................................................... 19

en ...................................................................................................................................... 34

es ....................................................................................................................................... 49

fi ........................................................................................................................................ 64

fr ........................................................................................................................................ 79

hr ....................................................................................................................................... 94

it ........................................................................................................................................109

nl .......................................................................................................................................125

no ......................................................................................................................................140

pt .......................................................................................................................................155

sl ........................................................................................................................................170

sv .......................................................................................................................................185

de - Inhalt

Hinweise zur Anleitung .......................................................................................................4

Fragen und technische Probleme.......................................................................................... 4

Zweckbestimmung..............................................................................................................5

Lieferumfang........................................................................................................................6

Lieferumfang A 105/1............................................................................................................ 6

Entsorgung der Transportverpackung .................................................................................. 6

Nachkaufbares Zubehör........................................................................................................ 7

Sicherheitshinweise und Warnungen ................................................................................8

Anwendungstechnik............................................................................................................9

Oberkorb höhenverstellen ..................................................................................................... 9

Düsen einschrauben............................................................................................................ 11

Injektordüsen festschrauben ......................................................................................... 11

Messzugang für Spüldruckmessung................................................................................... 11

Spülgut einordnen............................................................................................................... 12

Kontrollieren Sie bei der Beladung und vor jedem Programmstart ............................... 12

Aufbereitung von Hohlkörperinstrumenten ......................................................................... 12

A 803Aufnahme für Übertragungsinstrumente................................................................... 13

Montage ......................................................................................................................... 13

Übertragungsinstrumente aufbereiten............................................................................ 14

AUF 1 Aufnahme für Übertragungsinstrumente.................................................................. 14

Nachkaufbares Zubehör................................................................................................. 14

Montage ........................................................................................................................ 15

Übertragungsinstrumente aufbereiten............................................................................ 15

Filterplatten austauschen ............................................................................................... 16

A 814Aufnahme für Air Scaler und Piezo Scaler Spitzen ................................................... 16

E 499 Spülvorrichtung für Saug- und Spülkanülen............................................................. 17

Spülhülsen........................................................................................................................... 17

de - Hinweise zur Anleitung

Warnungen

Warnungen enthalten sicherheitsrelevante Informationen. Sie

warnen vor möglichen Personen- und Sachschäden.

Lesen Sie die Warnungen sorgfältig durch und beachten Sie die

darin angegebenen Handlungsaufforderungen und Verhaltensre-

geln.

Hinweise

Hinweise enthalten Informationen, die besonders beachtet werden

müssen.

Zusatzinformationen und Anmerkungen

Zusätzliche Informationen und Anmerkungen sind durch einen einfa-

chen Rahmen gekennzeichnet.

Handlungsschritte

Jedem Handlungsschritt ist ein schwarzes Quadrat vorangestellt.

Beispiel:

 Wählen Sie eine Option mit Hilfe der Pfeiltasten aus und speichern

Sie die Einstellung mit OK.

Display

Im Display angezeigte Ausdrücke sind durch eine besondere Schrift-

art, die der Displayschrift nachempfunden ist, gekennzeichnet.

Beispiel:

Menü Einstellungen .

Fragen und technische Probleme

Bei Rückfragen oder technischen Problemen wenden Sie sich bitte an

Miele. Die Kontaktdaten finden Sie auf der Rückseite der Gebrauchs-

anweisung Ihres Reinigungsautomaten oder unter

www.miele.com/professional.

de - Zweckbestimmung

Mit Hilfe dieses Oberkorbs können maschinell wiederaufbereitbare

Medizinprodukte in speziellen Miele Reinigungs- und Desinfektions-

geräten aufbereitet werden. Hierzu sind die Gebrauchsanweisung des

Reinigungs- und Desinfektionsgerätes sowie die Informationen der

Hersteller der Medizinprodukte zu beachten.

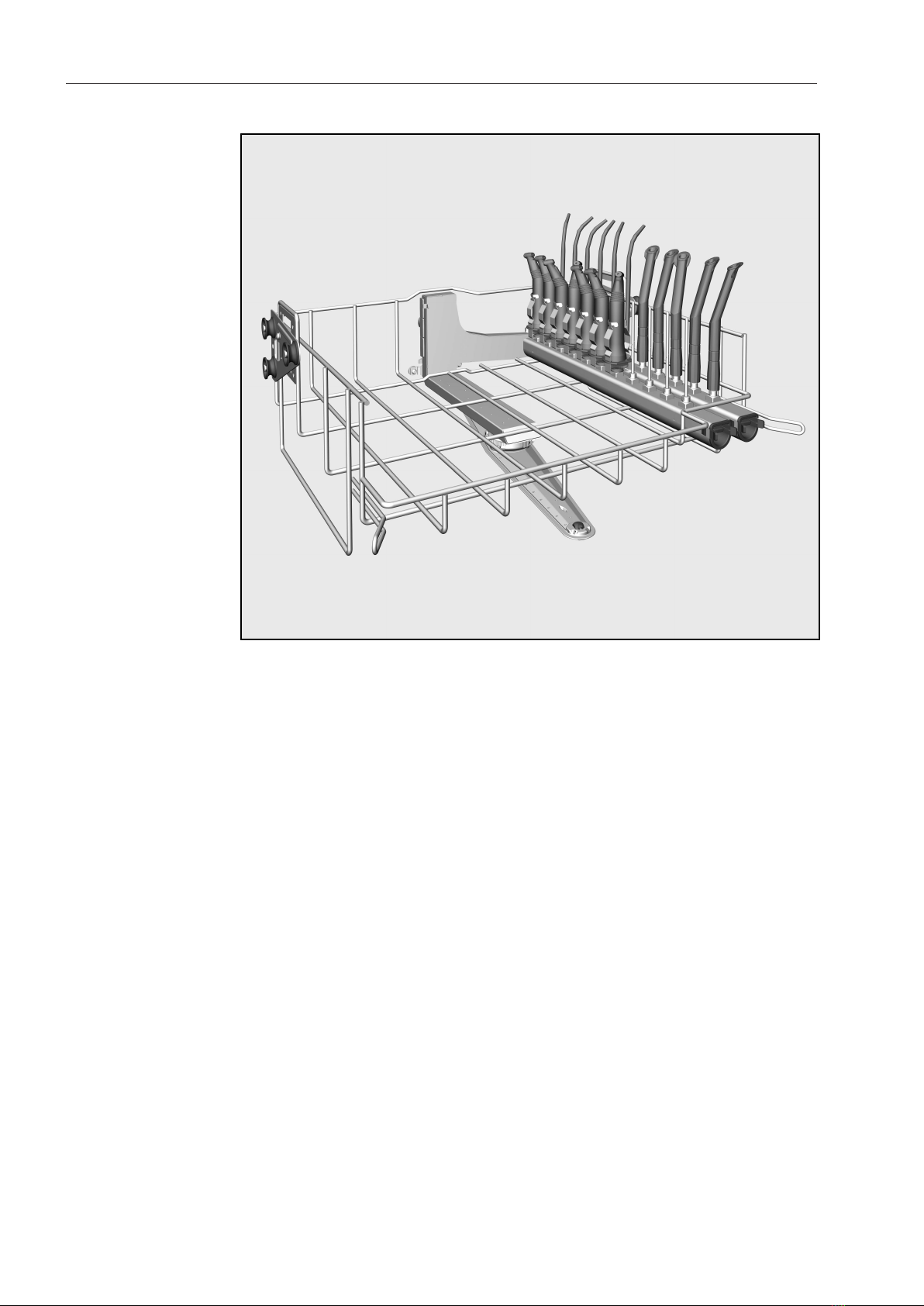

Der Injektoroberkorb A 105/1 ist für die maschinelle Aufbereitung von

Instrumenten in den Anwendungsgebieten der Dental- und HNO-

Medizin konzipiert.

Der Oberkorb verfügt über zwei Injektorleisten mit insgesamt 22Auf-

nahmen für Düsen und andere Spülvorrichtungen zur Aufbereitung

von Hohlkörperinstrumenten.

Der übrige Teil des Oberkorbs kann mit Einsätzen und Siebschalen

zur Aufbereitung von Instrumenten ohne Lumen bestückt werden.

Für die maschinelle Aufbereitung von Instrumenten aus den genann-

ten Anwendungsgebieten sind spezielle Aufbereitungsprogramme er-

forderlich. Diese sind bei den folgenden Reinigungs- und Desinfekti-

onsgeräten ab Werk installiert oder können bei Bedarf durch den

Kundendienst aufgespielt, erstellt oder freigeschaltet werden:

– PG8581

– PG8582

– PG8582CD

– PG8591

– PG8592

Für die Aufbereitung von Übertragungsinstrumenten aus dem Dental-

bereich müssen spezielle Spülvorrichtungen verwendet werden, wie

z.B. A 803 oder AUF 1.

Die Aufbereitung von Einwegmaterial ist nicht zulässig.

Im weiteren Verlauf dieser Gebrauchsanweisung wird das Reinigungs-

und Desinfektionsgerät als Reinigungsautomat bezeichnet. Wieder-

aufbereitbare Medizinprodukte werden in dieser Gebrauchsanwei-

sung allgemein als Spülgut bezeichnet, wenn die aufzubereitenden

Medizinprodukte nicht näher definiert sind.

de - Lieferumfang

Lieferumfang A 105/1

– Injektoroberkorb A 105/1

– Höhe 202mm, Breite 528mm, Tiefe 527mm

– Bestückungshöhe 215mm (±30mm)

– Bestückungshöhe Injektorleiste 185mm (±30mm)

– Sprüharm mit Magneten für die Sprüharmüberwachung

– A 838, Werkzeugset, bestehend aus 1xMaulschlüssel SW9 und

1xWinkelschraubendreher T20

Entsorgung der Transportverpackung

Die Verpackung schützt vor Transportschäden. Die Verpackungsma-

terialien sind nach umweltverträglichen und entsorgungstechnischen

Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Roh-

stoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die

Verpackung zurück.

de - Lieferumfang

Nachkaufbares Zubehör

– A 800, wiederverwendbares Filterrohr mit einer Abscheidung von

≥0,07mm, Länge 405mm, 22,5mm

– A 801, Gewindeadapter

– A 803, Aufnahme für Übertragungsinstrumente aus dem Dentalbe-

reich, Höhe 76,5mm, Breite 40mm, Tiefe 32mm

– A 813, zweiteiliger Adapter mit 4 Schraubgewinden für div. Spülvor-

richtungen, Höhe ca. 48mm, Ø45mm, 4 Düsen mit Silikonschläu-

chen und 3 Blindschrauben

– A 814, Aufnahme mit Drehverschluss zur Aufbereitung von Air Sca-

ler und Piezo Scaler Spitzen, Höhe ca. 41mm, Ø16mm

– A 836, Düsenset für z.B. Dentalanwendungen, bestehend aus

22xA 833, Injektordüse mit seitlicher Lochung, Länge 110mm,

Ø4mm

– A 837, Spülhülsenset für z.B. HNO-Anwendungen, bestehend aus

22xA 817, Spülhülse für Instrumente mit Ø4-8mm, Länge

67mm, Ø11mm, Kappe mit Öffnung Ø6mm

– AUF 1, zweiteiliger Adapter zur Aufbereitung von Übertragungsin-

strumenten, wie z.B. Hand- und Winkelstücken, Höhe ca. 48mm,

Ø45mm; Silikonadapter (ADS) zur Aufbereitung erforderlich

– E 336, Spülhülse, Länge 121mm, Ø 11mm

– E 442, Spülhülse für Instrumente mit Ø4-8mm, Länge 121mm,

Ø11mm, Kappe mit Öffnung Ø6mm

– E 443, Spülhülse für Instrumente mit Ø8-8,5mm, Länge 121mm,

Ø11mm, Kappe mit Öffnung Ø10mm

– E 445, 12 Kappen für Spülhülsen, Öffnung Ø6mm

– E 446, 12 Kappen für Spülhülsen, Öffnung Ø10mm

– E 447, Luer-Lock-Adapter  für Luer-Lock 

– E 499, Spülvorrichtung zur Aufbereitung von Saug- und Spülkanü-

len mit unterschiedlichen Anschlussformen sowie Veres-Kanülen

– FP 20, 20 Filterplatten, Ø30mm

Weiteres Zubehör ist optional bei Miele erhältlich.

de - Sicherheitshinweise und Warnungen

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie

diesen Oberkorb benutzen.

Bewahren Sie die Gebrauchsanweisung sorgfältig auf.

Beachten Sie unbedingt die Gebrauchsanweisung des Reini-

gungsautomaten, insbesondere die darin enthaltenen Sicherheits-

hinweise und Warnungen.

 Der Oberkorb ist ausschließlich für die in dieser Gebrauchsanwei-

sung genannten Anwendungsgebiete zugelassen. Komponenten, wie

z.B. Düsen, dürfen nur durch Miele Zubehör oder Original Ersatzteile

des Herstellers ersetzt werden.

 Vor dem ersten Gebrauch müssen neue Wagen und Körbe ohne

Spülgut im Reinigungsautomaten abgespült werden.

 Kontrollieren Sie alle Wagen, Körbe, Module und Einsätze gemäß

den Angaben im Kapitel „Instandhaltungsmaßnahmen“ in der Ge-

brauchsanweisung ihres Reinigungsautomaten.

 Tragen Sie zu Ihrer eigenen Sicherheit beim Einsortieren und bei

der Entnahme des Spülguts Handschuhe, ggf. auch einen Mund-

schutz und eine Schutzbrille. Tragen Sie bei der Entnahme des Spül-

guts saubere Handschuhe, um eine Rekontamination zu vermeiden.

 Die Beladung muss von hinten nach vorne und die Entnahme ent-

sprechend umgekehrt erfolgen.

 Um Hohlkörperinstrumente von innen sicher zu reinigen und zu

desinfizieren, müssen sie mit den entsprechenden Aufnahmen bzw.

Düsen an die Injektorleisten angeschlossen werden. Die Anschlüsse

dürfen sich während des Programmablaufs nicht lösen!

Kontrollieren Sie nach jedem Programmablauf, dass die Anschlüsse

sich nicht gelöst haben.

 Spülgut, das sich während der Aufbereitung von den Düsen bzw.

Aufnahmen gelöst hat, muss noch einmal aufbereitet werden.

 Mindestens der letzte Spülgang muss mit vollentsalztem Wasser

erfolgen.

de - Anwendungstechnik

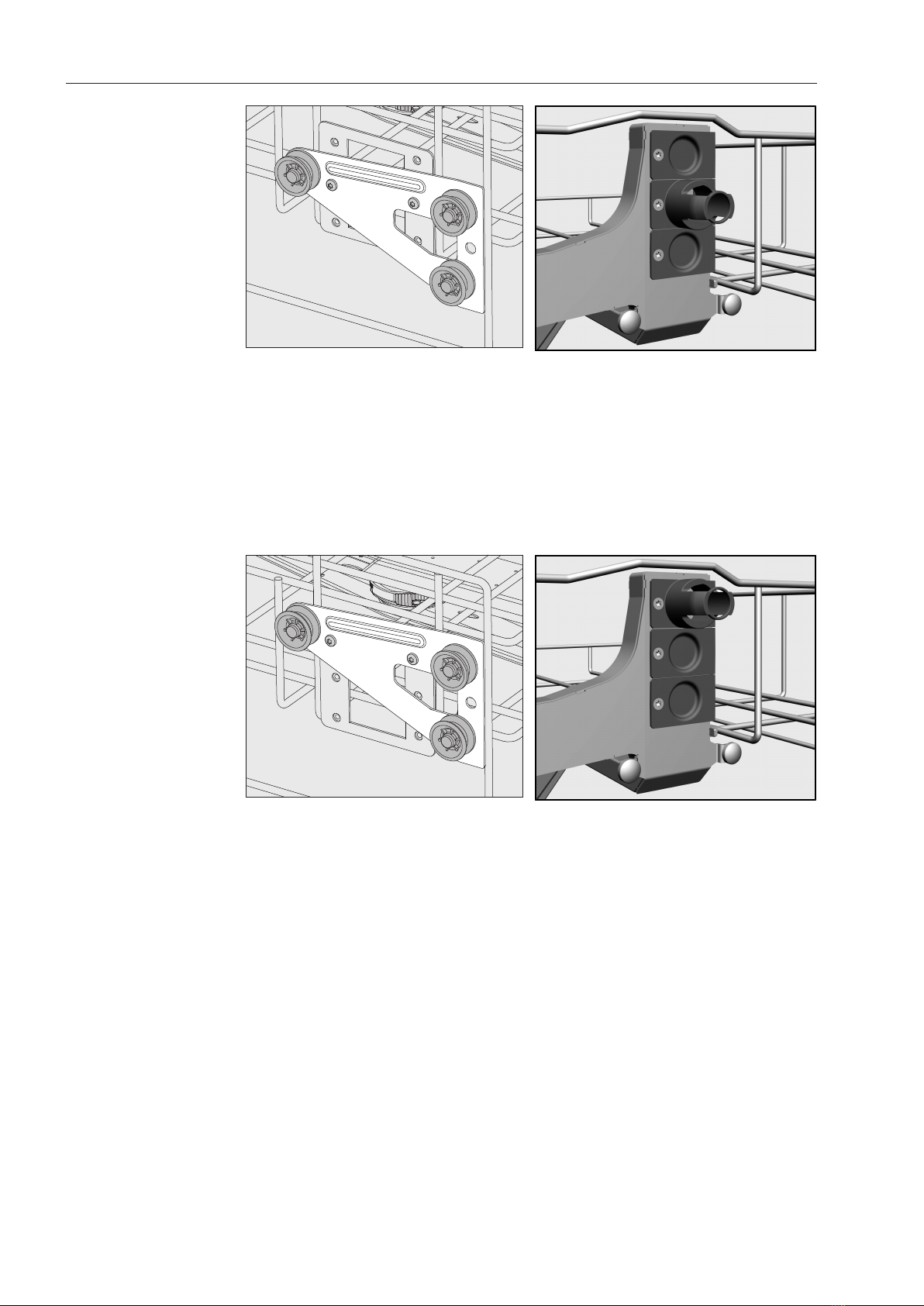

Oberkorb höhenverstellen

Der Oberkorb A 105/1 ist in drei Ebenen um jeweils ca. 30mm hö-

henverstellbar, um Spülgut mit unterschiedlichen Höhen aufzuberei-

ten.

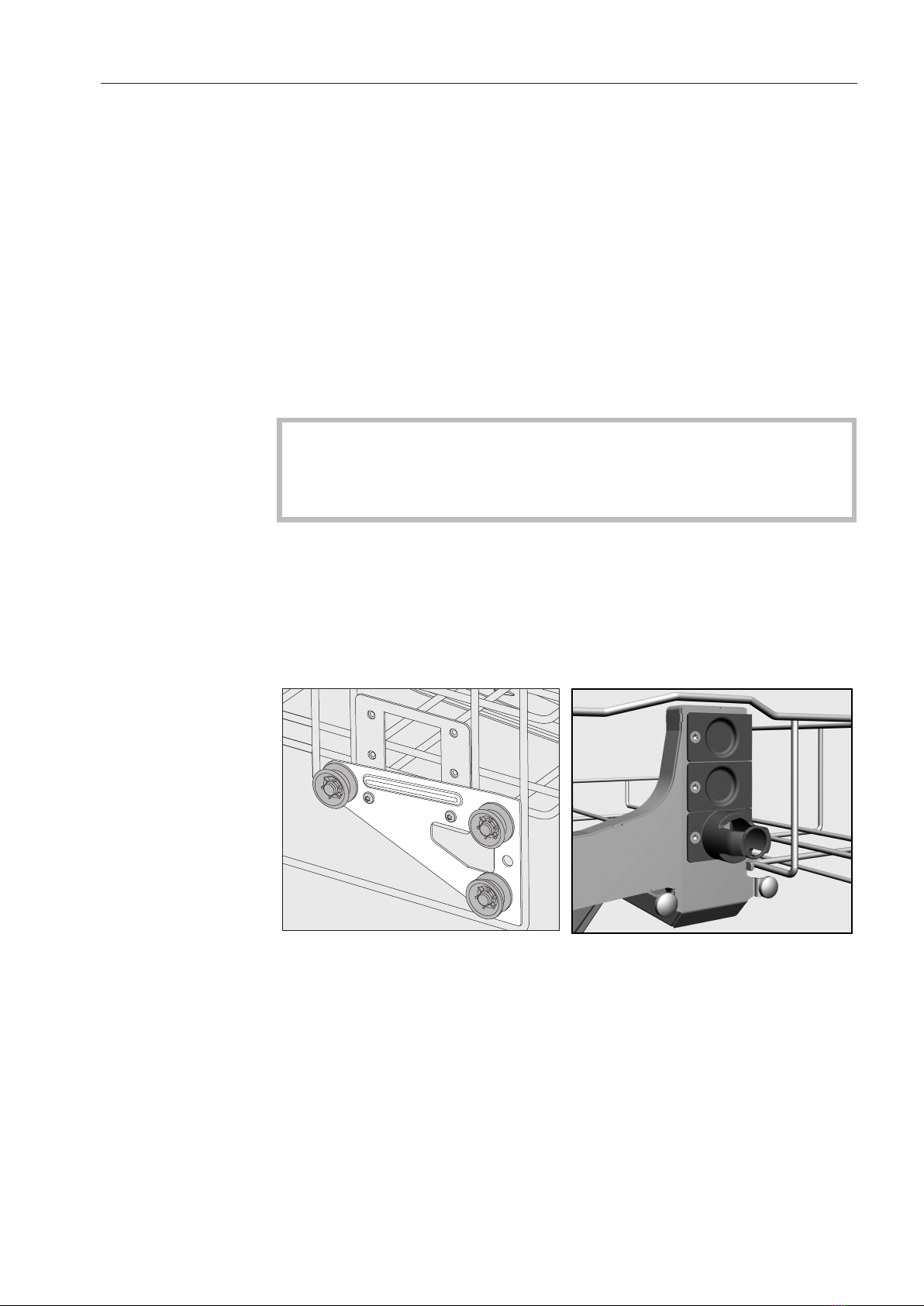

Für die Höhenverstellung müssen die Halterungen mit den Laufrollen

an den Seiten des Oberkorbs und die Wasserankopplung auf der

Korbrückseite versetzt werden. Die Laufrollenhalterungen werden mit

je zwei Schrauben am Oberkorb befestigt. Die Wasserankopplung

besteht aus den folgenden Bauteilen:

– 1 Anschlussstutzen aus Kunststoff

– 2 Blindverschlüsse aus Kunststoff

– 3 Schrauben

Oberkörbe nur waagerecht verstellen. Für Schrägeinstellungen (ei-

ne Seite hoch, eine Seite tief) sind die Körbe nicht ausgelegt.

Mit der Höhenverstellung verändert sich die Bestückungshöhe von

Ober- und Unterkorb.

Zum Verstellen

des Oberkorbs

Entnehmen Sie den Oberkorb in dem Sie diesen bis zum Anschlag

nach vorne ziehen und von den Laufschienen heben.

Schrauben Sie die Rollenhalterungen und die Wasserankopplung

ab.

Den Oberkorb höhenverstellen

Oberste Ebene

Versetzen Sie die Rollenhalterungen beidseitig auf die unterste Po-

sition und schrauben Sie diese fest.

Setzen Sie den Anschlussstutzen auf die untere Öffnung und rasten

diesen ein, indem Sie den Anschlussstutzen bis zum Anschlag nach

links verschieben. Schrauben Sie den Anschlussstutzen fest. Set-

zen Sie die Blindverschlüsse auf die oberen beiden Öffnungen, ras-

ten Sie diese ein und schrauben Sie sie ebenfalls fest.

de - Anwendungstechnik

Mittlere Ebene

Versetzen Sie die Rollenhalterungen beidseitig auf die mittlere Posi-

tion und schrauben Sie diese fest.

Setzen Sie den Anschlussstutzen auf die mittlere Öffnung und ras-

ten diesen ein, indem Sie den Anschlussstutzen bis zum Anschlag

nach links verschieben. Schrauben Sie den Anschlussstutzen fest.

Setzen sie die Blindverschlüsse auf die obere und die untere Öff-

nungen, rasten Sie diese ein und schrauben Sie sie ebenfalls fest.

Unterste Ebene

Versetzen Sie die Rollenhalterungen beidseitig auf die oberste Posi-

tion und schrauben Sie diese fest.

Setzen Sie den Anschlussstutzen auf die obere Öffnung und rasten

diesen ein, indem Sie den Anschlussstutzen bis zum Anschlag nach

links verschieben. Schrauben Sie den Anschlussstutzen fest. Set-

zen sie die Blindverschlüsse auf die unteren beiden Öffnungen, ras-

ten Sie diese ein und schrauben Sie sie ebenfalls fest.

Abschließend

prüfen

Setzen Sie den Oberkorb wieder auf die Laufschienen und schieben

sie ihn vorsichtig ein, um die korrekte Montage der Wasserankopp-

lung zu prüfen.

Indice

Lingue:

Manuali Attrezzature da laboratorio popolari di altre marche

Qiagen

Qiagen DML 3000 Manuale utente

Queensgate

Queensgate NANOSCAN OP400 Manuale di programmazione

Conviron

Conviron GEN1000-GE Manuale utente

Parr Instrument

Parr Instrument 4560 Manuale di istruzioni

IKA

IKA IC control Manuale utente

Integra

Integra DOSE IT Manuale utente

Agilent Technologies

Agilent Technologies 5800 ICP-OES Manuale utente

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Manuale utente

NI PXI-5422 Manuale

Collomix

Collomix Aqix Manuale utente

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Manuale utente

Ocean Insight

Ocean Insight FLAME-NIR+ Manuale utente

Parker

Parker ALIGN-MG-NA Manuale utente

BD 644787 Manuale utente

DENTAURUM

DENTAURUM Compact Megaplus Manuale utente

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Manuale utente

VWR

VWR SAS Super IAQ Manuale utente

illumina

illumina MiSeqDx Manuale utente
