QUICKGUIDE

FOCUS MIG

50113753

CLASSIC - fabriksindstilling

Indstillingsmuligheder Område Trin Fabriksindstilling Enhed

2T/4T

Primære parametre:

1 Trådhastighed FOCUS MIG 300 1,5-15 0,1 3 m/min

Trådhastighed FOCUS MIG 400 1,5-27 0,1 3 m/min

2 Lysbuespænding FOCUS MIG 300 13-32 0,1 18 V

Lysbuespænding FOCUS MIG 400 13-37 0,1 18 V

Sekundære parametre:

1 Arc Adjust -5,0- +5,0 0,1 0,0 -

2 Gasforstrømning 0,0-10,0 0,1 0,2 s

3 Krybestart Off / 1,5-15,0 0,1 3 m/min

6 Burnback 1-30 1 5 ms

7 Gasefterstrømning 0,0-10,0 0,1 3 s

QUICKGUIDE FOCUS MIG

CLASSIC BETJENINGSPANEL

I. Tænd maskinen

II. Indstil trådhastighed

III. Indstil lysbuespænding

1 Lysbuespænding - trin “Fin”

Tryk på knappen forøger lysbuespændingen i

ﬁne trin.

2 Lysbuespænding - trin “Grov”

Tryk på knappen forøger lysbuespændingen i

grove trin.

3 Lysbuespænding - trinløs

Lysbuespændingen kan justeres efter behov.

Tryk på knappen under symbolet og drej på

drejeknappen, til den ønskede lysbuespæn-

ding opnås.

FOCUS MIG 300: 13-32 V

FOCUS MIG 400: 13-37 V

4 Trådhastighed

Tryk på knappen og drej på drejeknappen, til

den ønskede trådhastighed opnås.

5 Drejeknap

På drejeknappen justeres trådhastighed

og lysbuespænding. Hvis knappen for

sekundære parametre er aktiv, vil bagved-

liggende parametre kunne trimmes.

6 Valg af tastemetode

Skift mellem 2-takt (indikator slukket) og

4-takt (indikator lyser).

2-takt: Svejseforløbet begynder, når brænder-

tasten aktiveres og afsluttes når brændertas-

ten slippes.

4-takt: Svejseforløbet begynder, når brænder-

tasten aktiveres og slippes. Afsluttes når

brændertasten atter aktiveres.

7 Sekundære parametre

Tryk på knappen indtil den ønskede para-

meter vises i displayet. Afslut med et kort

tryk på knap 4

ASvejsespænding

B Advarsel - Overophedning

C Trådrangering

Hold knappen inde, mens brændertasten

aktiveres. Når tråden rangeres, kan knappen

slippes. Trådrangering ophører, når brænder-

tasten deaktiveres.

4/C

Arc Adjust (elektronisk drossel)

Indstillet svejsestrøm (A)

Krybestart

(m/min.)

Gasforstrømning (t)

Burnback

Gasefter-

strømning (t)

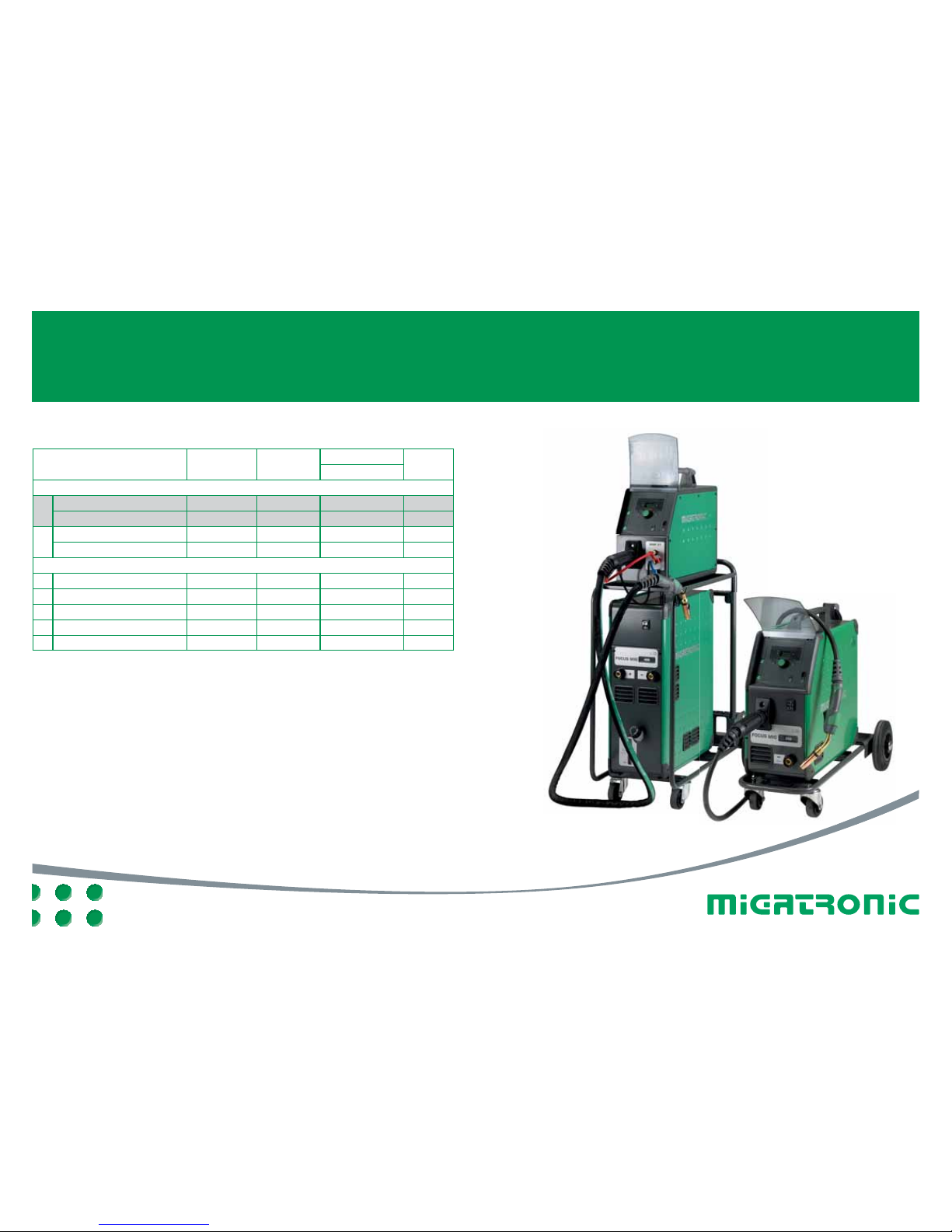

QUICKGUIDE

FOCUS MIG

50113753

CLASSIC - Factory setting

Setting possibilities Area Step Factory setting Unit

2T/4T

Primary parameters:

1 Wire feed speed FOCUS MIG 300 1.5-15 0.1 3 m/min

Wire feed speed FOCUS MIG 400 1.5-27 0.1 3 m/min

2 Arc voltage FOCUS MIG 300 13-32 0.1 18 V

Arc voltage FOCUS MIG 400 13-37 0.1 18 V

Secondary parameters:

1 Inductance -5.0- +5.0 0.1 0.0 -

2 Gas pre ﬂow 0.0-10.0 0.1 0.2 s

3 Soft start Off / 1.5-15.0 0.1 3 m/min

6 Burnback 1-30 1 5 ms

7 Gas post ﬂow 0.0-10.0 0.1 3 s

QUICKGUIDE FOCUS MIG

4 Wire feed speed

Press the key and turn the control knob until

the desired wire feed speed is achieved.

5 Control knob

Adjustment of wire feed speed and arc

voltage. If the key for secondary parameters

is active, it is possible to adjust the

parameters lying behind.

6 Selecting trigger mode

Change between 2-stroke (indicator off) and

4-stroke (indicator on).

2-stroke: The welding process starts when

the torch trigger is activated and ends when

the torch trigger is released.

4-stroke: The welding process starts when

the torch trigger is activated and released,

and ends when the torch trigger is activated

again.

7 Secondary parameters

Press the key until the desired parameter is

shown on the display.

Press key 4 brieﬂy to ﬁnish.

AWelding voltage

B Warning – overheating

CWire inching

Press the key and hold it down while

activating the torch trigger. Release the key

when wire inching starts. Wire inching stops

when the torch trigger is deactivated.

CLASSIC control panel

I. Switch on the machine

II. Set wire feed speed

III. Set arc voltage

1 Arc voltage - ﬁne steps

Push of the key increases the arc voltage in

ﬁne steps.

2 Arc voltage - rough steps

Push of the key increases the arc voltage in

rough steps.

3 Arc voltage - inﬁnitely variable

The arc voltage can be adjusted as required.

Press the key under the symbol and turn the

control knob until the desired arc voltage is

achieved.

FOCUS MIG 300: 13-32 V

FOCUS MIG 400: 13-37 V

Arc adjust (electronic choke)

Set welding current (A)

Soft start

(m/min.)

Gas pre ﬂow (t)

Burnback

Gas post

ﬂow (t)

4/C

QUICKGUIDE

FOCUS MIG

CLASSIC – werkseitige Einstellungen

50113753

Einstellmöglichkeiten Bereich Abstufung Werkseitige

Einstellung

Einheit

2T/4T

Primärparameter:

1 Drahtfördergeschwindigkeit FOCUS MIG 300 1,5-15 0,1 3 m/min

Drahtfördergeschwindigkeit FOCUS MIG 400 1,5-27 0,1 3 m/min

2 Lichtbogenspannung FOCUS MIG 300 13-32 0,1 18 V

Lichtbogenspannung FOCUS MIG 400 13-37 0,1 18 V

Sekundärparameter:

1 Drossel -5,0- +5,0 0,1 0,0 -

2 Gasvorströmung 0,0-10,0 0,1 0,2 s

3 Einschleichstart Off / 1,5-15,0 0,1 3 m/min

6 Drahtrückbrand 1-30 1 5 ms

7 Gasnachströmung 0,0-10,0 0,1 3 s

QUICKGUIDE FOCUS MIG

4 Drahtfördergeschwindigkeit

Die Taste drücken und den Drehregler

drehen, bis die gewünschte Drahtförderge-

schwindigkeit erreicht ist.

5 Drehregler

Einstellung der Drahtfördergeschwindigkeit

und Lichtbogenspannung mittels des Dreh-

reglers. Wenn die Taste für Sekundär-

parameter aktiv ist, können die dahinter-

liegenden Parameter eingestellt werden.

6 Trigger-Modus

Wechseln Sie zwischen 2-Takt (Indikator aus)

und 4-Takt (Indikator ein).

2-Takt: Der Schweißvorgang beginnt, wenn

der Trigger gedrückt wird und endet, wenn er

wieder losgelassen wird.

4-Takt: Der Schweißvorgang beginnt, wenn

der Trigger gedrückt und losgelassen wird und

endet, wenn er wiederum gedrückt wird.

7 Sekundärparameter

Taste gedrückt halten, bis der gewünschte

Parameter im Display angezeigt wird.

Verlassen erfolgt durch kurzen Tastendruck

auf 4

ASchweißspannung

B Warnung – Überhitzung

CDrahtförderung

Taste gedrückt halten während der Brenner-

taster gedrückt wird. Taste loslassen, wenn

Drahtförderung beginnt. Drahtförderung

endet, wenn der Brennertaster losgelassen

wird.

CLASSIC Bedienfeld

I Maschine einschalten

II Drahtfördergeschwindigkeit einstellen

III Lichtbogenspannung einstellen

1 Lichtbogenspannung - feine Stufen

Tastendruck erhöht die Lichtbogenspannung

in feinen Stufen.

2 Lichtbogenspannung - grobe Stufen

Tastendruck erhöht die Lichtbogenspannung

in groben Stufen.

3 Lichtbogenspannung - stufenlos

Die Lichtbogenspannung kann je nach Bedarf

eingestellt werden. Die Taste unter dem Sym-

bol drücken und den Drehregler drehen, bis

die gewünschte Lichtbogenspannung erreicht

ist.

FOCUS MIG 300: 13-32 V

FOCUS MIG 400: 13-37 V

Arc adjust (elektronische Drossel)

Eingestellter Schweißstrom (A)

Einschleichstart

(m/Min.)

Gasvorströmung (t)

Drahtrückbrand

Gasnach-

strömung (t)

4/C

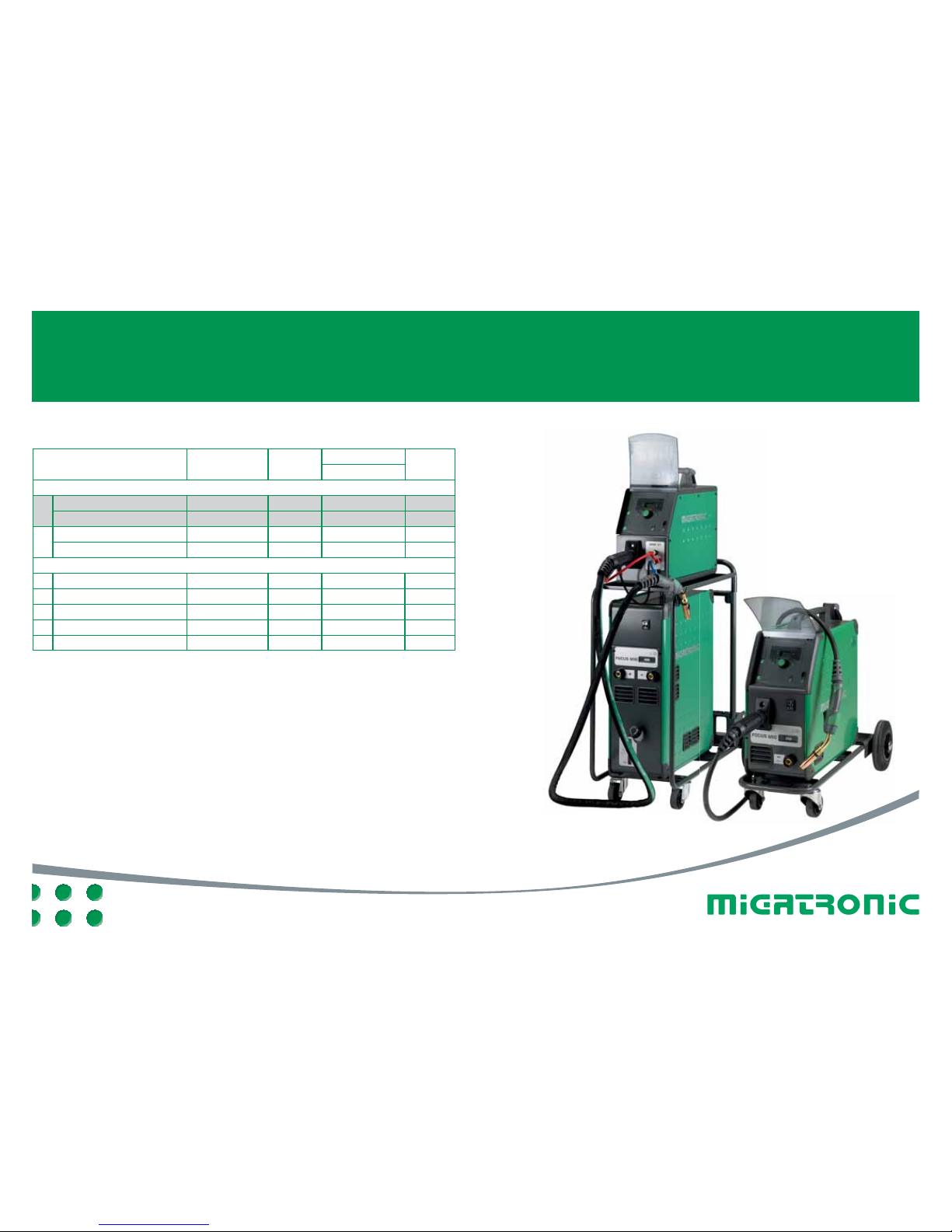

GUIDE RAPIDE

FOCUS MIG

50223753

CLASSIC - Valeur usine

Possibilités de réglage Plage de réglage Précision Valeur usine Unité

2T/4T

Paramètres principaux :

1 Vitesse ﬁl FOCUS MIG 300 1,5-15 0,1 3 m/min

Vitesse ﬁl FOCUS MIG 400 1,5-27 0,1 3 m/min

2 Tension d’arc FOCUS MIG 300 13-32 0,1 18 V

Tension d’arc FOCUS MIG 400 13-37 0,1 18 V

Paramètres secondaires :

1 Réglage self (dureté d’arc) -5,0- +5,0 0,1 0,0 -

2 Pré-Gaz 0,0-10,0 0,1 0,2 s

3 Dévidage ﬁl froid Off / 1,5-15,0 0,1 3 m/min

6 Burnback 1-30 1 5 ms

7 Post-Gaz 0,0-10,0 0,1 3 s

GUIDE RAPIDE FOCUS MIG

4 Vitesse de ﬁl

Appuyez sur cette touche et tournez le

bouton de réglage jusqu’à obtention de la

vitesse de dévidage souhaitée.

5 Encodeur de réglage

Cet encodeur permet de régler la vitesse

de ﬁl et la tension d’arc. Lorsque la

touche des paramètres secondaires est

active, vous pouvez régler les paramètres

correspondants.

6 Sélection du mode gâchette

Possibilité de choisir entre le mode 2 temps

(LED éteinte) et mode 4 temps (LED

allumée).

2 temps : Le cycle de soudage commence

quand on appui sur la gâchette et s’arrête

quand on relâche la gâchette

4 temps : On peut relâcher la gâchette

pendant le soudage. Pour arrêter le

soudage, il faut ré appuyer sur la gâchette.

7 Paramètres secondaires

Appuyez sur cette touche jusqu’à ce que le

paramètre souhaité s’afﬁche à l’écran.

Appuyez brièvement sur la touche 4 pour

terminer.

APrésence Arc

B Alerte surchauffe

CDévidage ﬁl froid

(chargement du ﬁl dans la torche)

Appuyer sur ce bouton puis actionnez la

gâchette de la torche.

Dès que le ﬁl commence à dévider, vous

pouvez relâcher ce bouton.

Une fois le ﬁl chargé dans la torche, relâchez

la gâchette.

Panneau de commande CLASSIC

I Démarrer la machine

II Régler la vitesse de ﬁl

III Régler la tension d’arc

1 Tension d’arc – réglage de précision

Une pression sur cette touche

permet d’augmenter la tension d’arc

progressivement.

2 Tension d’arc – réglage rapide

Une pression sur cette touche permet

d’augmenter la tension d’arc par échelons

plus importants.

3Tension d’arc – réglage dynamique

Le réglage de la tension d’arc peut être

adapté aux besoins. Appuyez sur la touche

située sous le symbole et tournez le bouton

de réglage jusqu’à obtention de la tension

d’arc souhaitée.

FOCUS MIG 300: 13-32 V

FOCUS MIG 400: 13-37 V

Réglage self (dureté de l’arc)

Courant de soudage (A)

Dévidage ﬁl

froid (m/min.)

Pré-Gaz (t)

Burnback

Post-Gaz (t)

4/C

QUICKGUIDE

FOCUS MIG

50113753

CLASSIC - Fabriksinställning

Inställningsmöjligheter Område Steg Fabriksinställning Enhet

2T/4T

Primära parametrar:

1 Trådhastighet FOCUS MIG 300 1,5-15 0,1 3 m/min

Trådhastighet FOCUS MIG 400 1,5-27 0,1 3 m/min

2 Ljusbågespänning FOCUS MIG 300 13-32 0,1 18 V

Ljusbågespänning FOCUS MIG 400 13-37 0,1 18 V

Sekundära parametrar:

1 Induktans -5,0- +5,0 0,1 0,0 -

2 Gasförströmning 0,0-10,0 0,1 0,2 s

3 Krypstart Off / 1,5-15,0 0,1 3 m/min

6 Burnback 1-30 1 5 ms

7 Gasefterströmning 0,0-10,0 0,1 3 s

QUICKGUIDE FOCUS MIG

4Trådhastighet

Tryck på knappen och vrid på vridknappen

tills önskad trådhastighet uppnås.

5 Vridknapp

Med vridknappen justeras trådhastighet

och ljusbågespänning. Om knappen för

sekundära parametrar är aktiv kan man

trimma bakomliggande parametrar.

6 Val av avtryckarmetod

Skifta mellan 2-takt (indikatorn är släckt) och

4-takt (indikatorn lyser).

2-takt: svetsförloppet startat när brännar-

avtryckaren aktiveras och avslutas när brän-

naravtryckaren släpps.

4-takt: Svetsförloppet startar när brännar-

avtryckaren aktiveras och släpps. Avslutas när

brännaravtryckaren åter aktiveras.

7 Sekundära parametrar

Tryck på knappen tills den önskade para-

metern visas i displayen. Avsluta med ett kort

tryck på knappen 4

ASvetsspänning

B Varning – Överhettning

C Trådrangering

Håll knappen inne medan brännar-

avtryckaren aktiveras. När tråden rangeras

kan knappen släppas. Trådrangeringen upp-

hör när brännaravtryckaren avaktiveras.

CLASSIC FUNKTIONSPANEL

I. Tänd maskinen

II. Ställ in trådhastighet

III. Ställ in ljusbågespänning

1 Ljusbågespänning - steg “Fin”

Ett tryck på knappen ökar ljusbågespännin-

gen med små steg.

2 Ljusbågespänning - steg“Grov”

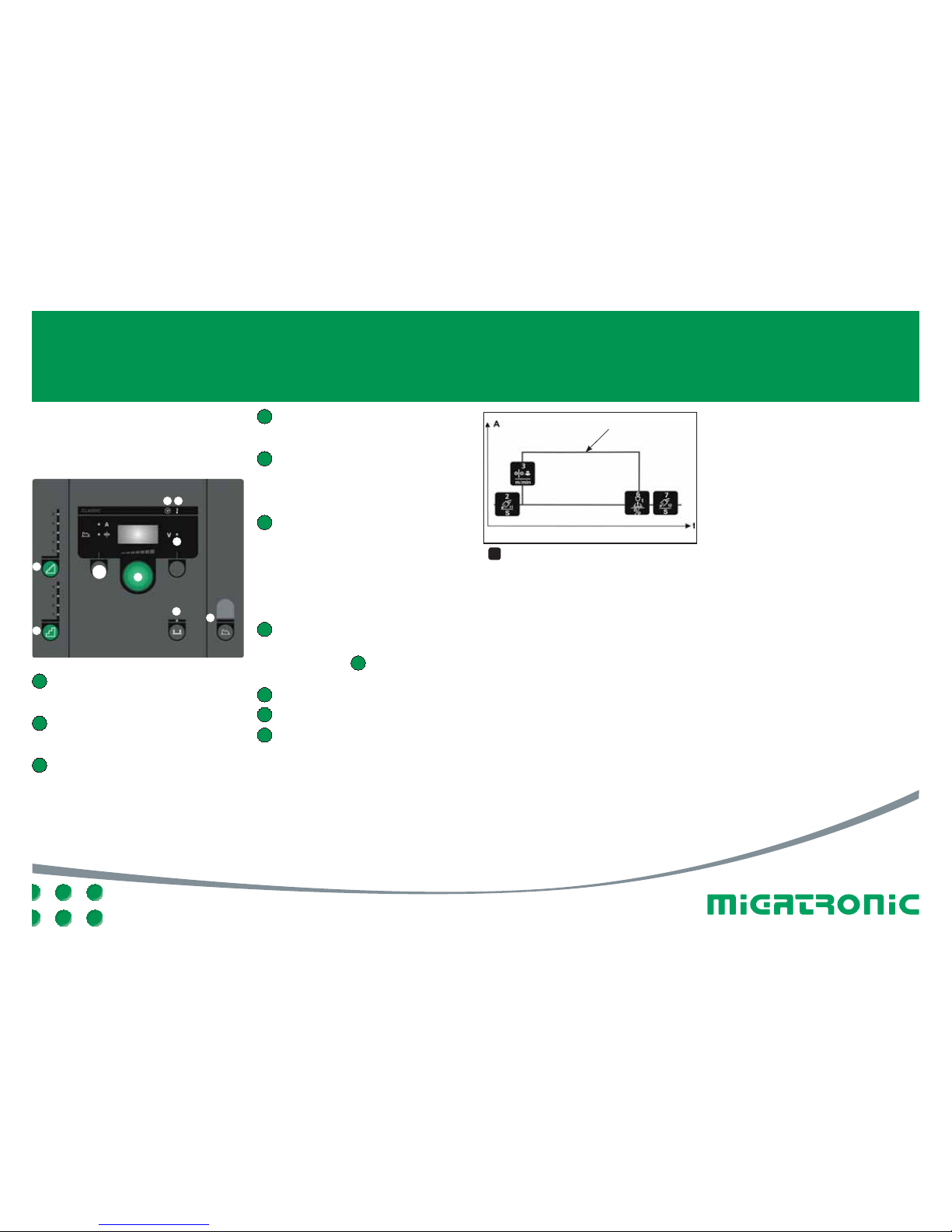

Ett tryck på knappen ökar ljusbågespännin-

gen i grova steg.

3 Ljusbågespänning steglös

Ljusbågespänningen kan justeras efter

behov. Tryck på knappen under symbolen

och vrid på vridknappen tills den önskade

ljusbågespänning uppnås.

FOCUS MIG 300: 13-32 V

FOCUS MIG 400: 13-37 V

Arc Adjust (elektronisk drossel)

Inställd svetsström (A)

Krypstart

(m/min.)

Gasförströmning (t)

Burnback

Gasefter-

strömning (t)

4/C

Altri manuali per FOCUS MIG 300

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Migatronic Sistema di saldatura

Migatronic

Migatronic OMEGA 220 Manuale utente

Migatronic

Migatronic AUTOMIG2 183i Manuale utente

Migatronic

Migatronic OMEGA 3 YARD PULSE Manuale utente

Migatronic

Migatronic Automation CoWelder Sigma Select 400C... Manuale

Migatronic

Migatronic FLEX2 3000 Compact Manuale utente

Migatronic

Migatronic Automig 230 Manuale utente

Migatronic

Migatronic RALLY MIG 161i Manuale utente

Migatronic

Migatronic MIG 385 MK III Manuale utente

Migatronic

Migatronic FOCUS TIG 160 DC HP PFC Manuale utente

Migatronic

Migatronic RALLY MIG 161i Manuale utente

Migatronic

Migatronic AUTOMIG PULSE Series Manuale utente

Migatronic

Migatronic MWF 50 2 YARD Manuale utente

Migatronic

Migatronic PILOT 2000 Manuale utente

Migatronic

Migatronic RALLY MIG 161i Manuale utente

Migatronic

Migatronic MIGACUT 5i Manuale utente

Migatronic

Migatronic FOCUS TIG 200 DC PFC Manuale utente

Migatronic

Migatronic AUTOMIG2 223i/273i Manuale utente

Migatronic

Migatronic OMEGA2 300 Manuale utente

Migatronic

Migatronic PI 350 AC/DC Manuale utente

Migatronic

Migatronic RALLY MIG 161i Manuale utente

Migatronic

Migatronic OMEGA 220 Manuale utente

Migatronic

Migatronic FOCUS STICK 120 E PFC Manuale utente

Migatronic

Migatronic AUTOMIG 223i/273i Manuale utente

Migatronic

Migatronic PI 320 DC Manuale utente

Manuali Sistema di saldatura popolari di altre marche

Berner

Berner PLASMACUT 54 Manuale utente

Pro Spot

Pro Spot PR-155 Manuale utente

Forney

Forney 210 Manuale utente

Thermal Arc

Thermal Arc 400S Manuale utente

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuale utente

GYS

GYS PROTIG 201 AC/DC Manuale utente

TAFA

TAFA 30*8B35 Manuale utente

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuale utente

ESAB

ESAB Buddy Arc 145 Manuale utente

CIGWELD

CIGWELD 636804 Guida rapida

Red-D-Arc

Red-D-Arc DC-400 Manuale utente

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuale utente

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuale utente

WIA

WIA Weldmatic 270 CP132-2 Manuale utente

Sonics

Sonics H520T Manuale utente

Miller

Miller Big Blue 400D Manuale utente

NewArc

NewArc RT2000 Guida rapida

Hypertherm

Hypertherm powermax1000 Manuale utente
