QUICKGUIDE

SIGMA ONE

12 9

1. Indstilling af svejsestrøm

2. Visning af svejsestrøm

3. Visning af trådhastighed (m/min)

4. Visning af strøm/lysbueindstilling:

- kortbue

- blandbue med risiko for svejsesprøjt

- spraybue

5. Visning af materialetykkelse

6. Visning af lysbuelængde/svejse-

sømmens form

7. Indstilling af svejsespænding

Drej på knappen for at indstille den ønskede

svejsespænding.

8. Visning af svejsespænding

9. Visning af +/- område

for spændingstrim

10. Visning af valgt program

11. Valg af program

Materiale - tråddimension - gas.

12. Puls

Til/frakobling af MIG pulssvejsning.

(ikke alle modeller)

13. Valg af funktion til/fra

- Punktsvejsning

Svejsning i deﬁneret punktsvejsetid

- DUO PlusTM

Pulserende tråd i forbindelse med

synergisk MIG

14. Arc adjust

15. Memory-funktion

5 foretrukne indstillinger.

16. Menu

Driftsbillede MIG/MMA

1. Indstilling af parametre

Drej på knappen for at indstille den ønskede

parameterværdi.

2. Valg af svejseparameter

Drej på knappen for at vælge den ønskede

svejseparameter.

3. Forgas (sek.)

4. Krybestart (m/min)

5. Hotstart (%)

6. Hotstarttid (sek.)

7. Slope-down (sek.)

8. Stopstrøm-tid (sek.)

9. Stopstrøm (%)

10. Eftergas (sek.)

11. Punkttid (sek.)

12. Indstillet strøm/spænding/proces

13. Retur

Retur til menu

14. Funktionsindstillinger

Valg af:

- Punkt

- DUO PlusTM

Indstil funktionsparametre

15. Genkald af fabriksindstilling

Reset det valgte program til

fabriksindstilling.

16. Gas

- Indstilling af manuel gas/IGC

(ikke alle modeller)

- Gastest

- Kalibrering af IGC (ikke alle modeller)

17. Maskinopsætning

- Brænder

- Service

- Sprog

- Om

18. Arc Power (%)

Indstilling af MIG/MMA svejseforløbet

Procesindstilling

DK 50113817

QUICKGUIDE

SIGMA ONE

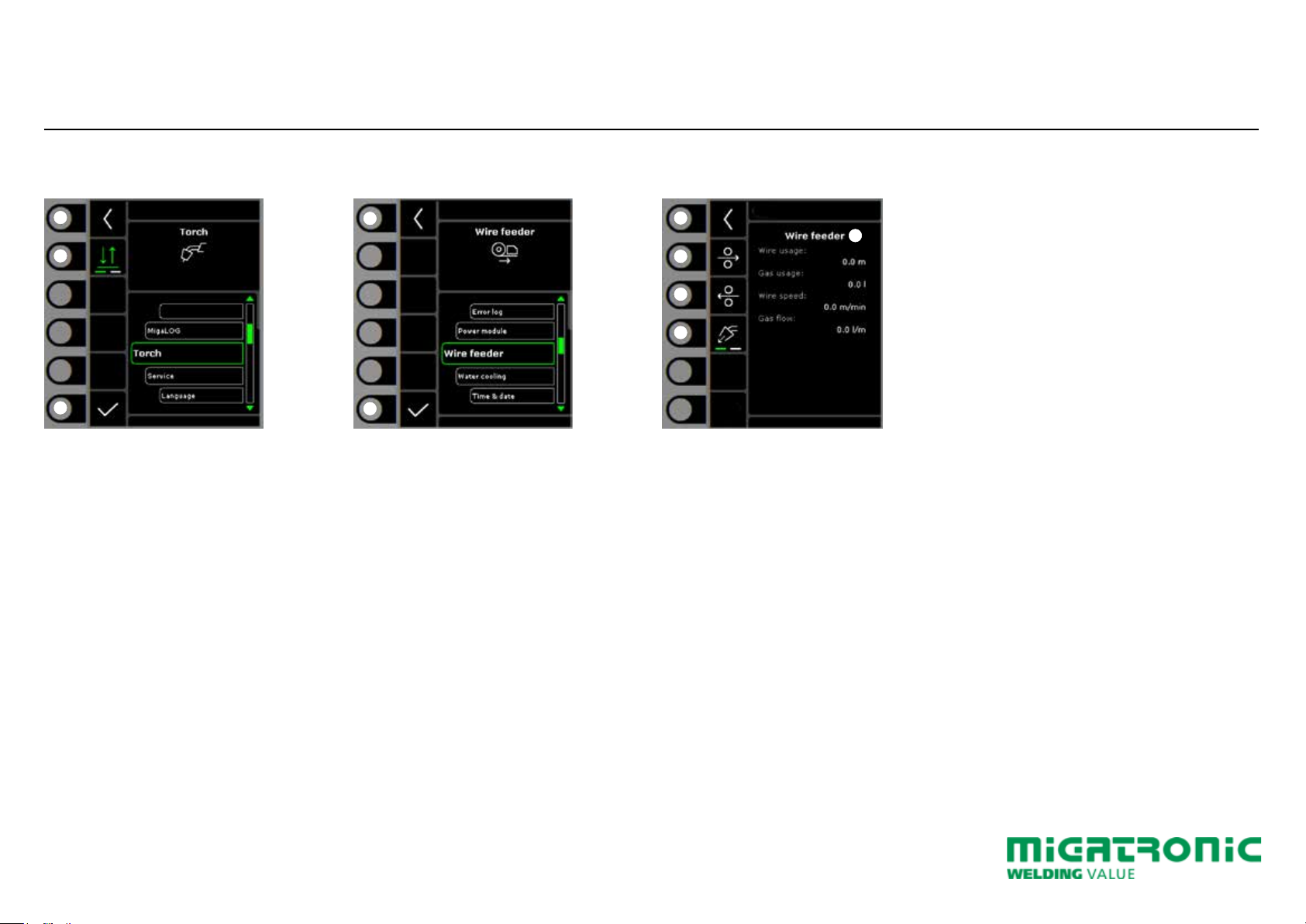

Menu - Trådfremføring

1. Home/retur

Retur til driftsbillede.

2. Trådrangering frem

3. Trådrangering tilbage

4. Gastest

5. Visning af

trådfremføringsinformation

1. Home/retur

Retur til driftsbillede.

2. Valg af menu

- Fejllog

- Powermodul

- Trådfremføring

- Vandkøling

- Klokkeslet & dato

- Tilbage til fabriksindstilling

Menu - Service

1. Home/retur

Retur til driftsbillede.

2. Valg af tastemetode

2-takt/4-takt tastemetode.

3. Valg af brændertype

Brændertype.

Menu - Brænder

QUICKGUIDE

SIGMA ONE

1. Setting the welding current

2. Display of welding current

3. Display of wire feed speed (m/min)

4. Display of current/transfer mode:

- dip transfer

- globular transfer (risk of weld spatter)

- spray transfer

5. Display of material thickness

6. Display of arc length/

shape of welded bead

7. Setting welding voltage

Turn the control knob to trim/set the desired

welding voltage.

8. Display of welding voltage

9. Display of +/- voltage trim

10. Display of selected program

11. Selecting program

Material - wire dimension - gas.

12. Pulse welding

MIG pulse welding on/off (not all versions).

13. Selecting function On/Off

- Spot

Welding in deﬁned spot time

- DUO PlusTM

Pulsating wire in connection with

synergic MIG

14. Arc adjust

15. Memory function

5 preferred settings.

16. Menu

Standard control panel MIG/MMA

1. Setting parameters

Turn the control knob to set the desired

parameter value.

2. Selecting welding parameter

Turn the control knob to select the desired

welding parameter.

3. Pre-gas (sec.)

4. Softstart (m/min)

5. Hotstart (%)

6. Hotstart time (sec.)

7. Slope down (sec.)

8. Final current time (sec.)

9. Final current (%)

10. Post-gas (sec.)

11. Spot time (sec.)

12. Set current/voltage/process

13. Return

Return to menu.

14. Function settings

Selecting between:

- Spot

- DUO PlusTM

Setting function parameters

15. Recall of factory settings

Reset the chosen program to factory

settings.

16. Gas

- Setting manual gas/IGC (not all versions)

- Gas test

- Calibration of IGC (not all versions)

17. Machine settings

- Torch

- Service

- Language

- About

18. Arc Power (%)

Setting welding process MIG/MMA -

Process setup

UK 50113817

12 9

QUICKGUIDE

SIGMA ONE

Menu - Wire feeder

1. Home/return

Return to standard control panel.

2. Wire inching forwards

3. Wire inching backwards

4. Gas test

5. Display of wire feeder information

1. Home/return

Return to standard control panel.

2. Selecting menu

- Error log

- Power module

- Wire feeder

- Watercooling

- Time & date

- Reset to factory settings

Menu - Service

1. Home/return

Return to standard control panel.

2. Selecting trigger mode

2-times/4-times trigger mode.

3. Selecting torch type

Torch type.

Menu - Torch

QUICKGUIDE

SIGMA ONE

1. Einstellung des Schweißstroms

2. Anzeige des Schweißstroms

3. Anzeige der Drahtförder-

geschwindigkeit (m/min)

4. Anzeige des Strom-/Transfer-Modus:

- Kurzbogen

- Mischbogen (Risiko für Schweißspritzer)

- Spraybogen

5. Anzeige der Materialstärke

6. Anzeige der Lichtbogenlänge/

Form der Schweißnaht

7. Einstellung der Schweißspannung

Die gewünschte Schweißspannung mittels

des Drehknopfs einstellen.

8. Anzeige der Schweißspannung

9. Anzeige +/- Spannungstrimm

10. Anzeige des gewählten Programms

11. Programmwahl

Material - Drahtdurchmesser - Gas.

12. Puls

MIG-Pulsschweißen ein/aus.

(nicht alle Ausführungen)

13. Wahl der Funktion Ein/Aus

- Punktschweißen

Schweißen in der deﬁnierten

Punktschweißzeit

- DUO PlusTM

Pulsierender Draht in Verbindung mit

synergischem MIG.

14. Drossel

15. Speicherfunktion

5 bevorzugte Einstellungen

16. Menü

Betriebsanzeige MIG/MMA

1. Einstellung der Parameter

Den gewählten Wert mittels des Drehknopfs

einstellen.

2. Wahl der Sekundärparameter

Die Parameter mittels des Drehknopfs

wählen.

3. Vorgas (Sek.)

4. Softstart (m/min)

5. Hotstart (%)

6. Hotstartzeit (Sek.)

7. Stromabsenkung (Sek.)

8. Stopstromzeit (Sek.)

9. Stopstrom (%)

10. Nachgas (Sek.)

11. Punktschweißzeit (Sek.)

12. Eingestellter Strom / Prozess /

eingestellte Spannung

13. Zurück

Zurück zum Menü.

14. Funktionseinstellungen

Wählen Sie zwischen:

- Punktschweißen

- DUO PlusTM

Einstellung der Funktionsparameter

15. Zurücksetzung auf

werkseitige Einstellung

Das gewählte Programm auf werkseitige

Einstellung zurücksetzen.

16. Gas

- Gas-/IGC-Einstellung

(nicht alle Ausführungen)

- Gastest

- Kalibrierung von IGC

(nicht alle Ausführungen)

17. Maschinen-Setup

- Brenner

- Service

- Sprache

- Über

18. Arc Power (%)

Einstellung des MIG/MMA

Schweißvorgangs -Prozessaufbau

DE 50113817

12 9

QUICKGUIDE

SIGMA ONE

Menü - DV-Einheit

1. Home/zurück

Zurück zur Betriebsanzeige.

2. Drahtförderung vorwärts

3. Drahtförderung zurück

4. Gastest

5. Anzeige der DV-Einheit-Information

1. Home/zurück

Zurück zur Betriebsanzeige.

2. Wahl des Menüs

- Fehlerliste

- Powermodul

- DV-Einheit

- Wasserkühlung

- Uhrzeit & Datum

- Zurücksetzen auf Werkseinstellungen

Menü - Service

1. Home/zurück

Zurück zur Betriebsanzeige.

2. Trigger-Modus

2-Takt/4-Takt Trigger Modus.

3. Wahl des Brennertyps

Brennertyp.

Menü - Brenner

QUICKGUIDE

SIGMA ONE

1. Inställning av svetsström

2. Visning av svetsström

3. Visning av trådhastighet (m/min)

4. Visning av ström/ljusbågeinställning:

- kortbåge

- blandbåge med risk för svetssprut

- spraybåge

5. Visning av materialetjocklek

6. Visning av ljusbågelängd/svets-

sömmens form

7. Inställning av svetsspänning

Vrid på knappen för att ställa in den

önskade svetsspänningen.

8. Visning av svetsspänning

9. Visning av +/- område for

spänningstrim

10. Visning av valt program

11. Programval

Materiale - tråddimension - gas.

12. Puls

Till/frånkoppling av MIG pulssvetsning.

(ej alla modeller)

13. Val av funktion till/från

- Punktsvetsning

Svetsning i deﬁnerad punktsvetstid.

- DUO PlusTM

Pulserande tråd i samband med synergisk

MIG.

14. Arc adjust

15. Memory-funktion

5 föredragna inställningar.

16. Meny

Driftsbild MIG/MMA

1. Inställning av parametrar

Vrid på knappen för att ställa in det önskade

parametervärdet.

2. Val av svetsparameter

Vrid på knappen för att välja den önskade

svetsparametern.

3. Förgas (sek.)

4. Krypstart (m/min)

5. Hotstart (%)

6. Hotstarttid (sek.)

7. Slope-down (sek.)

8. Stopström-tid (sek.)

9. Stopström (%)

10. Eftergas (sek.)

11. Punkttid (sek.)

12. Inställd ström/spänning/process

13. Retur

Retur till meny

14. Funktionsinställningar

Val av:

- Punkt

- DUO PlusTM

Ställ in funktionsparametrar

15. Återkallelse av fabriksinställning

Reset det valda programmet till

fabriksinställning.

16. Gas

- Inställning av manuell gas/IGC

(ej alla modeller)

- Gastest

- Kalibrering av IGC (ej alla modeller)

17. Maskininställning

- Brännar

- Service

- Språk

- Om

18. Arc Power (%)

Inställning av MIG/MMA svetsförloppet

Processinställning

SE 50113817

12 9

QUICKGUIDE

SIGMA ONE

Meny - Trådmatning

1. Home/retur

Retur till driftsbild.

2. Trådrangering fram

3. Trådrangering tillbaka

4. Gastest

5. Visning av

trådmatningsinformation

1. Home/retur

Retur till driftsbild.

2. Val av meny

- Fellog

- Powermodul

- Trådmatning

- Vattenkylning

- Tid & datum

- Retur till fabriksinställning

Meny - Service

1. Home/retur

Retur till driftsbild.

2. Val av avtryckarmetod

2-takt/4-takt avtryckarmetod.

3. Val av brännartyp

Brännartyp.

Meny - Brännar

SIGMA ONE

PIKAKÄYTTÖOHJE

1. Hitsausvirran asetus

2. Hitsausvirran näyttö

3. Lankanopeuden näyttö (m/min)

4. Hitsausvirran/kaarialueen näyttö:

- Lyhytkaari

- Välikaari (riski hitsausroiskeille)

- Kuumakaari

5. Materiaalin vahvuuden näyttö

6. Kaaren pituuden/

hitsin muodon näyttö

7. Hitsausjännitteen asetus

Halutun jännitteen asetus (Trim).

8. Hitsausjännitteen näyttö

9. +/- tasausjännitteen (trim) näyttö

10. Valitun ohjelman näyttö

11. Ohjelman valinta

Materiaali - langan halkaisija - kaasu.

12. Pulssihitsaus

MIG-Pulssihitsaus päälle/pois.

(lisävaruste, ei kaikissa malleissa)

13. Toiminnon valinta

päälle / pois päältä

- Pistehitsaus

Hitsaus määritetyllä pistehitsausajalla

- DUO PlusTM

Sykkivä langansyöttö synergisten

MIGohjelmien kanssa.

14. Kaaren säätö (induktanssi)

15. Muistitoiminto

5 esiasetettua muistipaikkaa.

16. Menu

Näytön toiminnot MIG/MMA

1. Parametrin säätö

Säätimellä valitaan haluttu arvo.

2. Hitsausparametrien valinta

Säätimellä valitaan säädettävä parametri.

3. Kaasun etuvirtaus (sek.)

4. Softstart (m/min)

5. Hotstart (%)

6. Hotstart aika (sek.)

7. Virrranlasku (sek.)

8. Lopetusvirta-aika (sek.)

9. Lopetusvirta (%)

10. Jälkikaasu (sek.)

11. Pistehitsausaika (sek.)

12. Asetettu

hitsausvirta/jännite/ prosessi

13. Paluu

Paluu Menu.

14. Toimintoasetukset

Valinta toimintojen välillä:

- Pistehitsaus

- DUO PlusTM

Toimintojen parametrien asettaminen.

15. Tehdasasetuksien palautus

Palauttaa valitun ohjelman tehdasasetuksiin.

16. Suojakaasu

- Manuaalinen kaasunvirtaus-asetus/IGC

(lisävaruste, ei kaikissa malleissa)

- Kaasutesti

- IGC:n kalibrointi

(lisävaruste, ei kaikissa malleissa)

17. Koneen asetukset

- Poltin

- Huolto

- Kieli

- Muuta

18. Arc Power (%)

Hitsausprosessin MIG/MMA-asetukset -

Prosessiasetukset

FI 50113817

12 9

SIGMA ONE

PIKAKÄYTTÖOHJE

Menu - Langansyöttölaite

1. Koti/Paluu

Paluu perusnäyttöön.

2. Langansyöttö eteenpäin

3. Langansyöttö taaksepäin

4. Kaasutesti

5. Langansyöttölaitteen tietojen näyttö

1. Koti/Paluu

Paluu perusnäyttöön.

2. Valintavalikko

- Vikalista

- Tehomoduuli

- Langansyöttölaite

- Vesijäähdytys

- Aika & päivämäärä

- Palauta tehdasasetukset

Menu - Huolto

1. Koti/Paluu

Paluu perusnäyttöön.

2. Trigger-tila

2-tahti/4-tahti toiminto.

3. Polttimen tyypin valinta

Polttimen tyyppi.

Menu - Poltin

Altri manuali per SIGMA ONE

Indice

Lingue:

Altri manuali Migatronic Sistema di saldatura

Migatronic

Migatronic automation CoWelder UR10E PI350 AC/DC Manuale

Migatronic

Migatronic PI PLASMA Manuale utente

Migatronic

Migatronic PILOT 200 AC/DC Manuale utente

Migatronic

Migatronic MIG 335 MK II Manuale utente

Migatronic

Migatronic MIG 385 MK III Manuale utente

Migatronic

Migatronic FOCUS TIG 161 DC PFC Manuale utente

Migatronic

Migatronic OMEGA3 YARD 300 Manuale utente

Migatronic

Migatronic FOCUS 200 AC/DC PFC Manuale utente

Migatronic

Migatronic SIGMA Select 300 Manuale utente

Migatronic

Migatronic FLEX2 3000 Compact Manuale utente

Migatronic

Migatronic PILOT 161 AC/DC Manuale utente

Migatronic

Migatronic ZETA 40 Manuale utente

Migatronic

Migatronic FOCUS MIG 300 Manuale utente

Migatronic

Migatronic FOCUS TIG 160 DC HP PFC Manuale utente

Migatronic

Migatronic OMEGA YARD PULSE Manuale utente

Migatronic

Migatronic FOCUS TIG 200 PFC Manuale utente

Migatronic

Migatronic Delta 200 DC HP PFC Manuale utente

Migatronic

Migatronic SIGMA ONE 270 Manuale utente

Migatronic

Migatronic SIGMA SELECT 300 COMPACT Manuale utente

Migatronic

Migatronic Focus Tig 200 AC/DC Manuale utente

Migatronic

Migatronic FOCUS STICK 120 E PFC Manuale utente

Migatronic

Migatronic IWF Manuale utente

Migatronic

Migatronic DELTA 160 HP Manuale utente

Migatronic

Migatronic PILOT 1800 Manuale utente

Manuali Sistema di saldatura popolari di altre marche

Berner

Berner PLASMACUT 54 Manuale utente

Pro Spot

Pro Spot PR-155 Manuale utente

Forney

Forney 210 Manuale utente

Thermal Arc

Thermal Arc 400S Manuale utente

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuale utente

GYS

GYS PROTIG 201 AC/DC Manuale utente

TAFA

TAFA 30*8B35 Manuale utente

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuale utente

ESAB

ESAB Buddy Arc 145 Manuale utente

CIGWELD

CIGWELD 636804 Guida rapida

Red-D-Arc

Red-D-Arc DC-400 Manuale utente

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuale utente

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuale utente

WIA

WIA Weldmatic 270 CP132-2 Manuale utente

Sonics

Sonics H520T Manuale utente

Miller

Miller Big Blue 400D Manuale utente

NewArc

NewArc RT2000 Guida rapida

Hypertherm

Hypertherm powermax1000 Manuale utente
