Migatronic FOCUS TIG 200 PFC Manuale utente

QUICKGUIDE

FOCUS TIG 200 PFC

50113776 B

TIG DC panel til brug for svejsning i

alle materialer undtagen aluminium

og dets legeringer. Panelet muliggør

endvidere MMA svejsning med gængse

elektrodetyper. Knappernes funktioner er

beskrevet på modsat side.

1 Svejsestrøm/Lysbuespænding

Tasten aktiveres, og drejeknappen

drejes for at se og indstille svejse-

strømmen.

Tasten holdes inde i 3 sekunder for at

få vist lysbuespændingen (gælder KUN

for TIG DC og MMA DC). Når tasten

aktiveres igen, vises svejsestrømmen.

2 Svejsespænding

Diode lyser, når der er spænding på

MMA elektrode eller TIG brænder.

3 Enheder for parameter

Diode lyser, når den relevante enheds-

betegnelse er aktiv.

4 Overophedningsindikator

Diode lyser, når maskinen er over-

ophedet.

5 Netfejl

Diode lyser, hvis netspændingen er for

høj eller for lav.

6 Svejseproces

Valg af MMA/TIG.

7 Tastemetode

Valg af 2-takt/4-takt.

8 Strømregulering

Valg af brænderregulering.

9 Tændingsmetode

Valg af HF/ LIFTIG®tænding.

10 Gasforstrømning (tid)

11 Slope-down

Tid fra svejsestrøm til stopstrøm.

12 Gasefterstrømning (tid)

13 Puls

Tast aktiveret = puls.

14 Pulsindstilling

Tryk på menutasten, indtil diode lyser

ved:

• Pulstid:Svejsestrømsperiode

• Pausetid:Grundstrømsperiode

• Grundstrøm:%afpulsstrøm

15 Strømtype

Valg af AC eller DC svejsning.

16 AC-t-Balance, tidsbaseret

Tidsbalancen mellem den positive og

negativehalvbølgereguleresi%.

17 AC-elektrodeforvarmning

Automatisk elektrodeforvarmning.

18 Valg af sekundære parametre

Åbner parametrene 10, 11 og 12.

67 89

13 14

15 1716

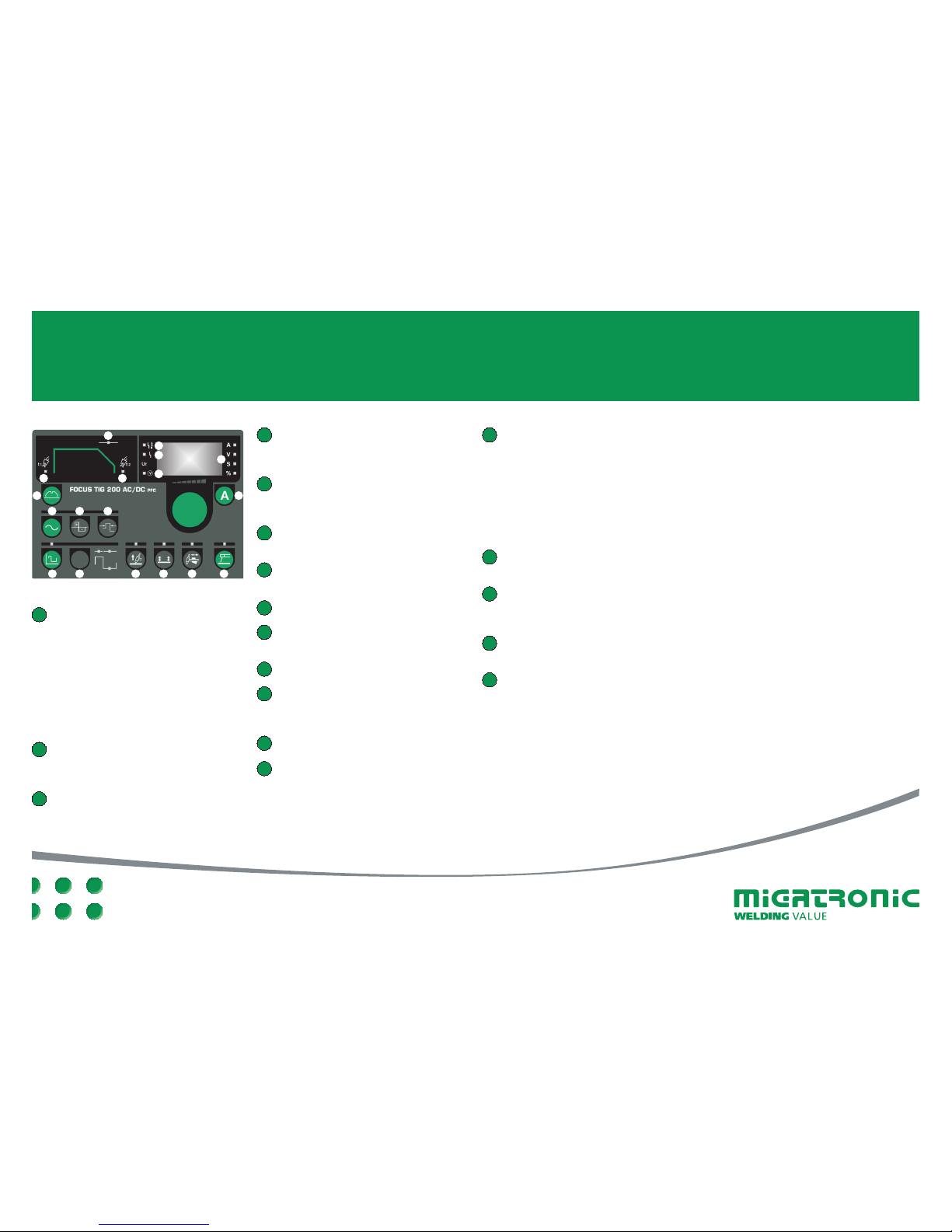

QUICKGUIDE FOCUS TIG 200 PFC

QUICKGUIDE

FOCUS TIG 200 PFC

50113776 B

TIG DC panel for welding in all

materials except aluminium and

aluminium alloys. The panel also

makes MMA welding with most

types of electrodes possible. Key

functions are described overleaf.

1 Welding current/Arc voltage

Press the key and turn the control knob

to set the welding current.

Press the key for 3 seconds to display

the arc voltage (valid ONLY for TIG

DC and MMA DC). Press again “A” to

display the welding current.

2 Welding voltage

The LED shines when there is voltage

on MMA electrode or TIG torch.

3 Parameter units

The LED shines when the relevant

parameter unit is active.

4 Overheating indicator

The LED shines when the machine is

overheated.

5 Mains error

The LED shines if the mains voltage is

too high or too low.

6 Welding process

Choice of MMA/TIG.

7 Trigger mode

Choice of 2-stroke/4-stroke.

8 Current adjustment

Choice of torch adjustment.

9 Ignition method

Choice of HF/LIFTIG®ignition.

10 Gas pre ﬂow (time)

11 Slope down

Time from welding current to stop

amp.

12 Gas post ﬂow (time)

13 Pulse

Key activated = pulse.

14 Pulse setting

Press the menu key until the LED shines

at:

• Pulsetime:Weldingcurrentperiod.

• Pausetime:Basecurrentperiod.

• Basecurrent:%ofpulsecurrent.

15 Current type

Choice of AC or DC welding.

16 AC-t-balance, time-based

Time balance between positive and

negativehalf-waveisadjustedin%.

17 AC-electrode preheating

Automatic electrode preheating.

18 Choice of secondary parameters

Opens parameters 10, 11 and 12.

QUICKGUIDE FOCUS TIG 200 PFC

67 89

13 14

15 1716

QUICKGUIDE

FOCUS TIG 200 PFC

50113776 B

TIG DC Bedienfeld: für alle schweißbaren

Metalle, ausgenommen Aluminium und

Aluminiumlegierungen.

E-Handschweißen (MMA) mit allen

gängigen Stabelektroden. Die

Tastenfunktionen werden umseitig

beschrieben.

1 Schweißstrom/Lichtbogenspannung

Taste drücken und am Drehregler den

Schweißstrom einstellen.

Die Taste 3 Sekunden gedrückt halten

zur Anzeige der Lichtbogenspannung

(gilt NUR WIG DC und MMA DC).

Die Taste wieder aktivieren zur Anzeige

des Schweißstroms.

2 Schweißspannung

Diese LED leuchtet immer, sobald

Schweißspannung an den Schweiß-

kabelbuchsen (+/-) anliegt.

3 Parametereinheiten

LED–Anzeige für die physikalische

Einheit entsprechend des gewählten

Parameters.

4 Überhitzung

Diese LED leuchtet, wenn das Schweiß-

gerät wegen Überhitzung abgeschaltet

hat.

5 Netzspannungsfehler

Diese LED leuchtet bei zu niedriger

oder zu hoher Netzspannung.

6 Schweißprozess

Taste zur Wahl des Schweißverfahrens:

E-Hand (MMA)/WIG.

7 2/4-Taktschaltung WIG

LED aus = 2-Taktbetrieb

LED an = 4-Taktbetrieb

8 Schweißstromeinstellung

Brennerregelung

Umschalttaste für Brennerregelung.

9 HF / LIFTIG–Zündung

LED aus = berührungsloses Zünden mit

Hoch-frequenz

LED an = Kontaktzündung mit LIFTIG-

Funktion.

10 Gasvorströmung (Zeit)

11 Stromabsenkung

Zeit vom Schweißstrom zum Endstrom.

12 Gasnachströmung (Zeit)

13 Pulsen

LED an = Pulsfunktion ist aktiviert.

14 Pulsparameter

Bei aktivierter Pulsfunktion können

die Pulsparameter durch Tastendruck

angewählt werden.

Für Pulszeit, Grundstromzeit oder

Grundstrom leuchtet dann jeweils die

entsprechende LED auf.

15 Stromart

Taste zur Wahl der Stromart, AC oder

DC.

16 AC-t Balance

Auf Zeit basierende Balanceeinstellung

(in %) der positiven und negativen

Halbwelle.

17 Elektrodenvorwärmung (AC)

Automatische Elektrodenvorwärmung

beim Wechselstromschweißen.

18 Auswahl der Sekundärparameter

Öffnet Parameter 10, 11 und 12.

QUICKGUIDE FOCUS TIG 200 PFC

67 89

13 14

15 1716

GUIDE RAPIDE

FOCUS TIG 200 PFC

50113776 B

Panneau TIG DC pour le soudage sur tous

les matériaux à l’exception de l’aluminium

et d’alliages d’aluminium. Le panneau

permet également le soudage MMA

avec la plupart des types d’électrodes.

Les principales fonctions sont décrites au

verso.

1 Courant de soudage/Tension d’arc

Appuyer sur la touche et faire tourner

le bouton de commande pour régler le

courant de soudage.

Appuyez sur la touche pendant

3secondes pour afﬁcher la tension

d’arc (valable UNIQUEMENT pour le

soudage TIG DC et MMA DC). Appuyez

de nouveau sur « A » pour afﬁcher le

courant de soudage.

2 Tension de soudage

La LED est allumée lorsque l’électrode

MMA ou la torche TIG est sous tension.

3 Unités des paramètres

La LED est allumée lorsque l’unité du

paramètre pertinent est active.

4 Indicateur de surchauffe

La LED est allumée en cas de surchauffe

de la machine.

5 Erreur secteur

La LED est allumée si la tension secteur

est trop élevée ou trop faible.

6 Processus de soudage

Choix entre MMA/TIG.

7 Mode déclenchement

Choix entre 2-temps/4-temps.

8 Choix de réglage de la torche

9 Méthode d’allumage

Choix d’allumage HF/LIFTIG®.

10 Réglage Pré-gaz (temps)

11 Evanouissement

Temps entre le courant de soudage et

l’ampérage d’arrêt.

12 Réglage Post-gaz (temps)

13 Pulsé

Touche activée = mode pulsé.

14 Réglage mode pulsé

Appuyer sur la touche du menu jusqu’à

ce que la LED s’allume au niveau de :

• Tempsdepulse:périodedecourant

de soudage.

• Tempsdepause:périodedecourant

de base.

• Courantdebase:%decourant

pulsé.

15 Type de courant

Choix entre soudage AC ou DC.

16 Equilibre AC-t, basé sur le temps

Le temps équilibré entre la demi-onde

positiveetnégativeserègleen%.

17 Préchauffage d’électrode AC

Préchauffage automatique d’électrode.

18 Choix de paramètres secondaires

Ouvre les paramètres 10, 11 et 12.

GUIDE RAPIDE FOCUS TIG 200 PFC

67 89

13 14

15 1716

QUICKGUIDE

FOCUS TIG 200 PFC

50113776 B

TIG DC panel för svetsning i

alla material med undantag för

aluminium och dess legeringar.

Panelen möjliggör MMA svetsning

med gängse elektrodtyper.

Knapparnas funktioner beskrivs på

motsatta sidan.

1 Svetsström/Ljusbågespänning

Knappen aktiveras och vridknappen

vrids för att se og ställa in svetsström.

Håll knappen intryckt i 3 sekunder

för att kunna se ljusbågespänningen

(gäller ENDAST för TIG DC och MMA

DC). När knappen aktiveras igen, visas

svetsströmmen.

2 Svetsspänning

Dioden lyser när det är spänning på

MMA elektroden eller TIG brännaren.

3 Enheter för parameter

Dioden lyser när den relevanta enhets-

betecknelsen är aktiv.

4 Överhettningsindikator

Dioden lyser när maskinen är

överhettad.

5 Nätfel

Dioden lyser om nätspänningen är för

hög eller för låg.

6 Svetsprocess

Val av MMA/TIG.

7 Avtryckarmetod

Val av 2-takt/4-takt.

8 Strömreglering

Val av brännarreglering.

9 Tändmetod

Val av HF/LIFTIG®tändning

10 Gasförströmning (tid)

11 Slope-down

Tid från svetsström till stoppström.

12 Gasefterströmning (tid)

13 Puls

Knappen aktiveras = puls.

14 Pulsinställning

Tryck på menyknappen tills ljusdiod

lyser vid:

• Pulstid:Svetsströmperiod

• Paustid:Grundströmperiod

• Grundström:%avpulsström

15 Strömtyp

Val av AC eller DC svetsning.

16 AC-t-balans, tidsbaserat

Tidsbalansen mellan den positiva och

negativahalvbågenreglerasi%.

17 AC-elektrodförvärmning

Automatisk elektrodförvärmning.

18 Val av sekundära parametrar

Öppnar parametrarna 10, 11 och 12

QUICKGUIDE FOCUS TIG 200 PFC

67 89

13 14

15 1716

Indice

Lingue:

Altri manuali Migatronic Sistema di saldatura

Migatronic

Migatronic Delta 200 DC HP PFC Manuale utente

Migatronic

Migatronic SCOUT 130 E Manuale utente

Migatronic

Migatronic SIGMA Select 300 Manuale utente

Migatronic

Migatronic SIGMA2 300 Compact Manuale utente

Migatronic

Migatronic MIGACUT 5i Manuale utente

Migatronic

Migatronic OMEGA2 CoWelder 300 Manuale utente

Migatronic

Migatronic RALLY MIG 161i Manuale utente

Migatronic

Migatronic DELTA 180 E PFC Manuale utente

Migatronic

Migatronic SIGMA ONE 300 Manuale utente

Migatronic

Migatronic ZETA 60 Manuale utente

Migatronic

Migatronic AUTOMIG PULSE Series Manuale utente

Migatronic

Migatronic MIG 305x C Manuale utente

Migatronic

Migatronic FOCUS MIG 300 Manuale utente

Migatronic

Migatronic AUTOMIG PULSE Manuale utente

Migatronic

Migatronic OMEGA2 300 Manuale utente

Migatronic

Migatronic AUTOMIG Manuale utente

Migatronic

Migatronic PI 250 MMA Manuale utente

Migatronic

Migatronic AUTOMIG2 223i/273i Manuale utente

Migatronic

Migatronic AUTOMIG II Manuale utente

Migatronic

Migatronic AUTOMIG2 183i Manuale utente

Migatronic

Migatronic FOCUS STICK 160E PFC Manuale utente

Migatronic

Migatronic RALLY MIG 161i Manuale utente

Migatronic

Migatronic FOCUS MIG 130 PFC Manuale utente

Migatronic

Migatronic LTE 200 Manuale utente

Manuali Sistema di saldatura popolari di altre marche

Berner

Berner PLASMACUT 54 Manuale utente

Pro Spot

Pro Spot PR-155 Manuale utente

Forney

Forney 210 Manuale utente

Thermal Arc

Thermal Arc 400S Manuale utente

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuale utente

GYS

GYS PROTIG 201 AC/DC Manuale utente

TAFA

TAFA 30*8B35 Manuale utente

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuale utente

ESAB

ESAB Buddy Arc 145 Manuale utente

CIGWELD

CIGWELD 636804 Guida rapida

Red-D-Arc

Red-D-Arc DC-400 Manuale utente

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuale utente

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuale utente

WIA

WIA Weldmatic 270 CP132-2 Manuale utente

Sonics

Sonics H520T Manuale utente

Miller

Miller Big Blue 400D Manuale utente

NewArc

NewArc RT2000 Guida rapida

Hypertherm

Hypertherm powermax1000 Manuale utente
