2 3

Tilslutning og ibrugtagning

Power

GAS

2-6 bar

Power

GAS

2-6 bar

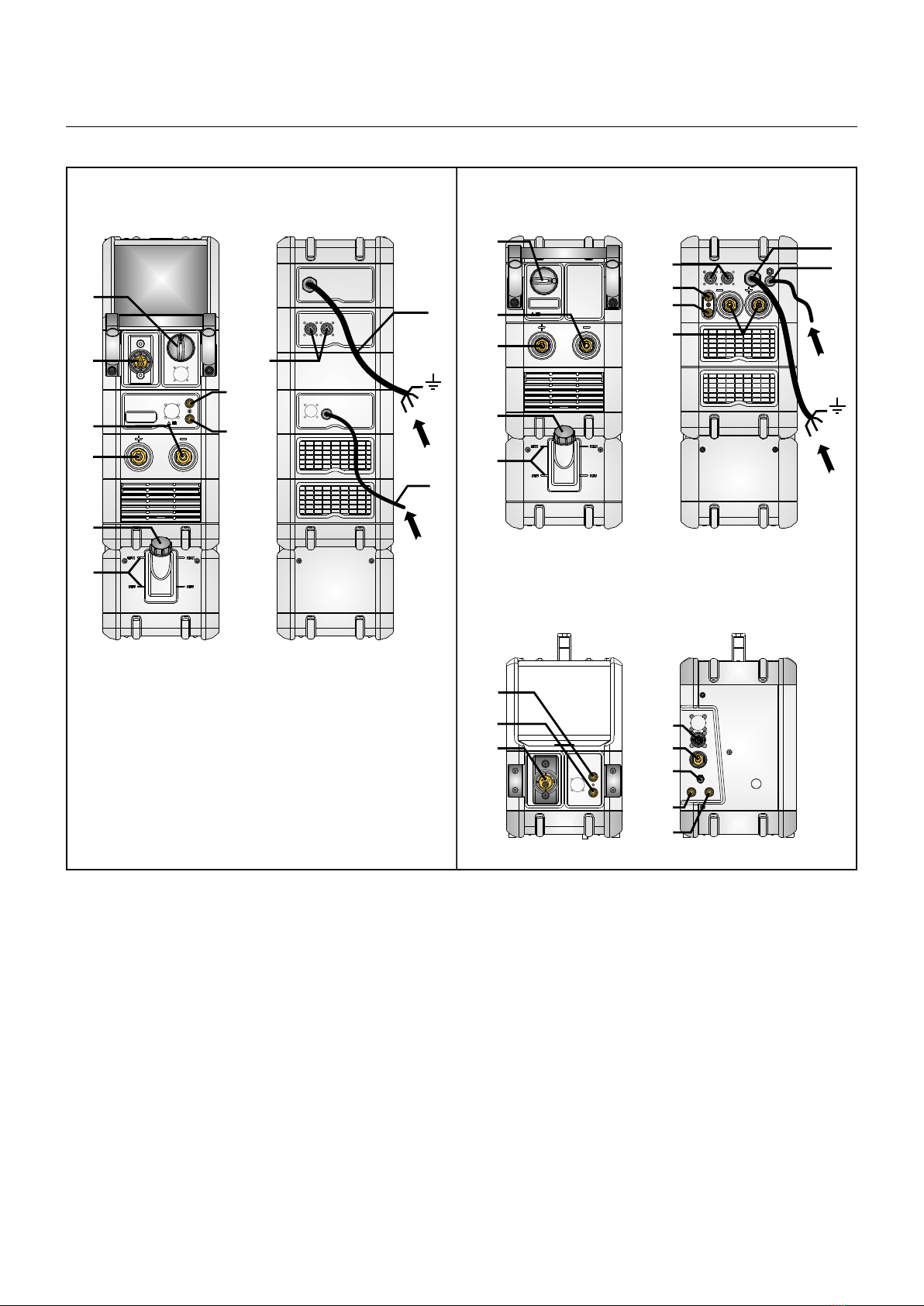

1. Nettilslutning

2. Tænd - sluk knap on/off

3. Tilslutning beskyttelsesgas

4. Tilslutning - svejseslange

5a. Tilslutning køleslange, fremløb (blå)

5b. Tilslutning køleslange, tilbageløb (rød)

6. Stelklemme (MIG) eller elektrodeholder-tilslutning (MMA)

7. Stelklemme (MMA) eller elektrodeholder-tilslutning (MMA)

8. Tilslutning CAN og MWF forsyning

9. Tilslutning mellemkabel

10. Påfyldning af kølevæske

11. Aﬂæsning af kølevæskestand (Min/Max)

Sigma One SSigma One C

MWF 32

Dansk

Tilslutning og ibrugtagning

Advarsel

Læs advarsel og brugsanvisning

omhyggeligt igennem inden

installation og ibrugtagning og gem

til senere brug.

Installation

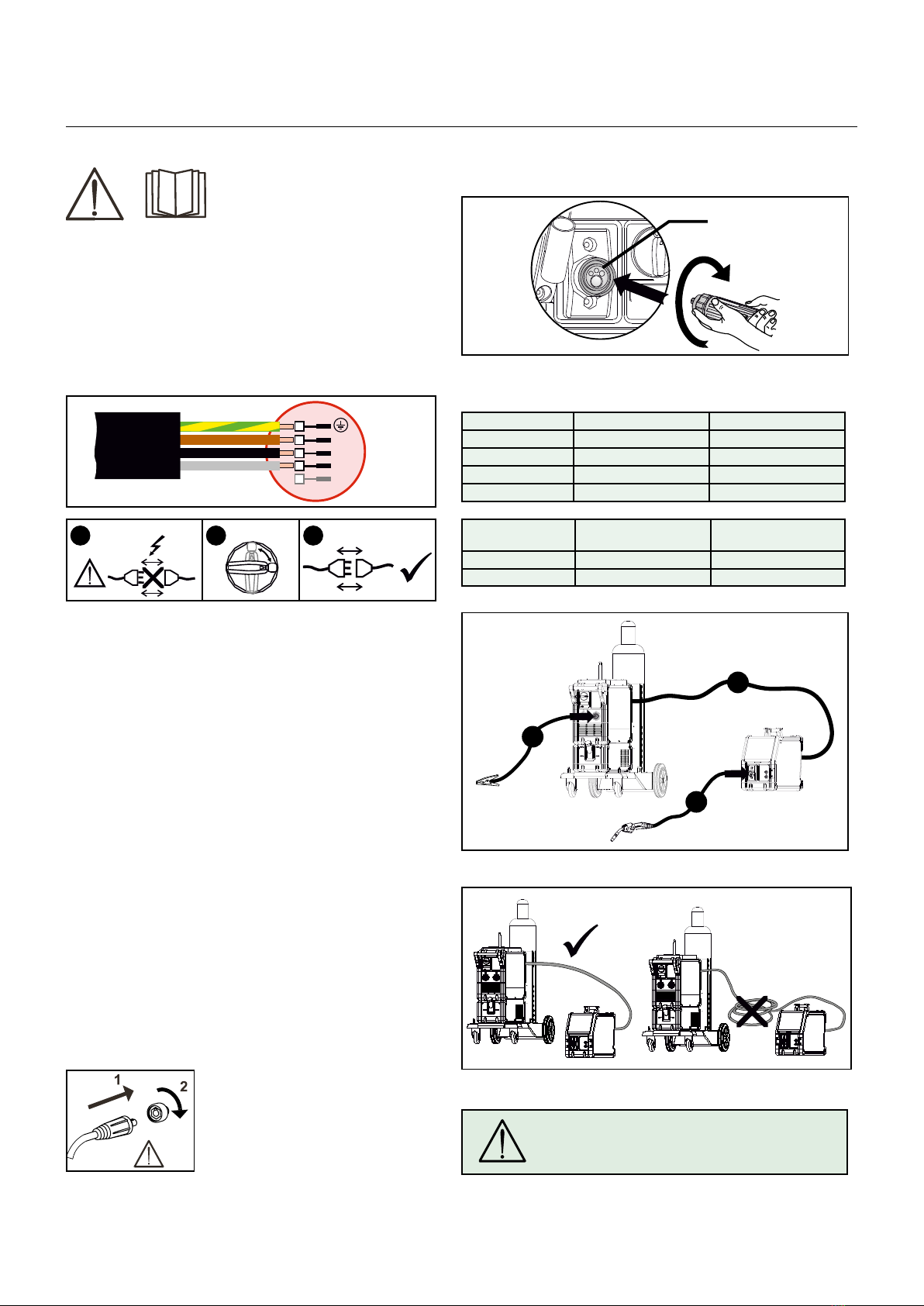

Nettilslutning

Tilslut maskinen til den netspænding den er konstrueret til.

Se typeskiltet (U1) bag på maskinen.

Stabiliseringskit

Strømkilden kan konﬁgureres med et stabiliseringskit som

beskyttelse mod større spændingsvariation, f.eks. ved genera-

torbrug, hvor maskinen er tilkoblet separat netforsyning.

Tilslutning af beskyttelsesgas

Gasslangen, som udgår fra bagsiden af maskinen (3), tilsluttes

en gasforsyning med en reduktionsventil (2-6bar).

(Obs. Nogle typer reduktionsventiler kan kræve højere

udgangstryk end 2 bar for at fungere optimalt).

En/to gasﬂasker kan ﬁkseres bag på vognen.

Gasforbrug

Afhængigt af svejseopgave, gastype og svejsesøm kan gasfor-

bruget typisk variere fra 6-7 l/min. ved lave ampere (<25A) og

op til 27 l/min. ved maks. ampere.

Materialeforbrug

Materialeforbrug kan beregnes ved at lave beregningen

svejsetid i minutter x trådhastighed (m/min) x vægt pr. meter

på det aktuelle tilsatsmateriale.

Tilslutning af elektrodeholder for MMA

Elektrodeholder og stelkabel tilsluttes plusudtag (10) og mi-

nusudtag (8). Polariteten vælges efter elektrodeleverandørens

anvisning.

Vigtigt!

Når stelkabel og svejseslange tilsluttes

maskinen, er god elektrisk kontakt

nødvendig, for at undgå at stik og

kabler ødelægges.

ADVARSEL

Når der trykkes på svejseslangens kontakt/tast

er der spænding på svejsetråden/elektroden.

gul/grøn

brun

sort

grå

3x400V

21 3

Anbefalede kabelstørrelser

Svejsestrøm DC PULS

200 A 35 mm² 35 mm²

300 A 50 mm² 70 mm²

400 A 95 mm² / 2x50 mm² 95 mm² / 2x50 mm²

550 A 2x70 mm² 2x70 mm²

Svejseproces Afstand til arbejdsemne

(a+b)

Total kabellængde i

svejsekredsløb (a+b+c)

MIG - puls 10 m 20 m

MIG - ingen puls 30 m 60 m

Tilslutning af svejseslange

4 5

Tilslutning og ibrugtagning

Justering af trådbremse

Bremsen justeres så stramt at trådrullen standser inden

svejsetråden kører ud over kanten på rullen. Bremsekraften er

afhængig af vægten på trådrullen, og trådhastigheden.

Fabriksindstillet til 15kg.

Justering:

• Afmonter drejeknappen ved

at stikke en tynd skruetrækker

ind bagved knappen og ryk

derefter knappen ud.

• Juster trådbremsen ved at

spænde eller løsne låsemøtrik-

ken på trådnavets aksel.

• Monter drejeknappen igen.

MCU udluftning

click

air

blue pos. 5a

blue (pos. 5a)

click

air

Strømkilde Trådfremføringsenhed

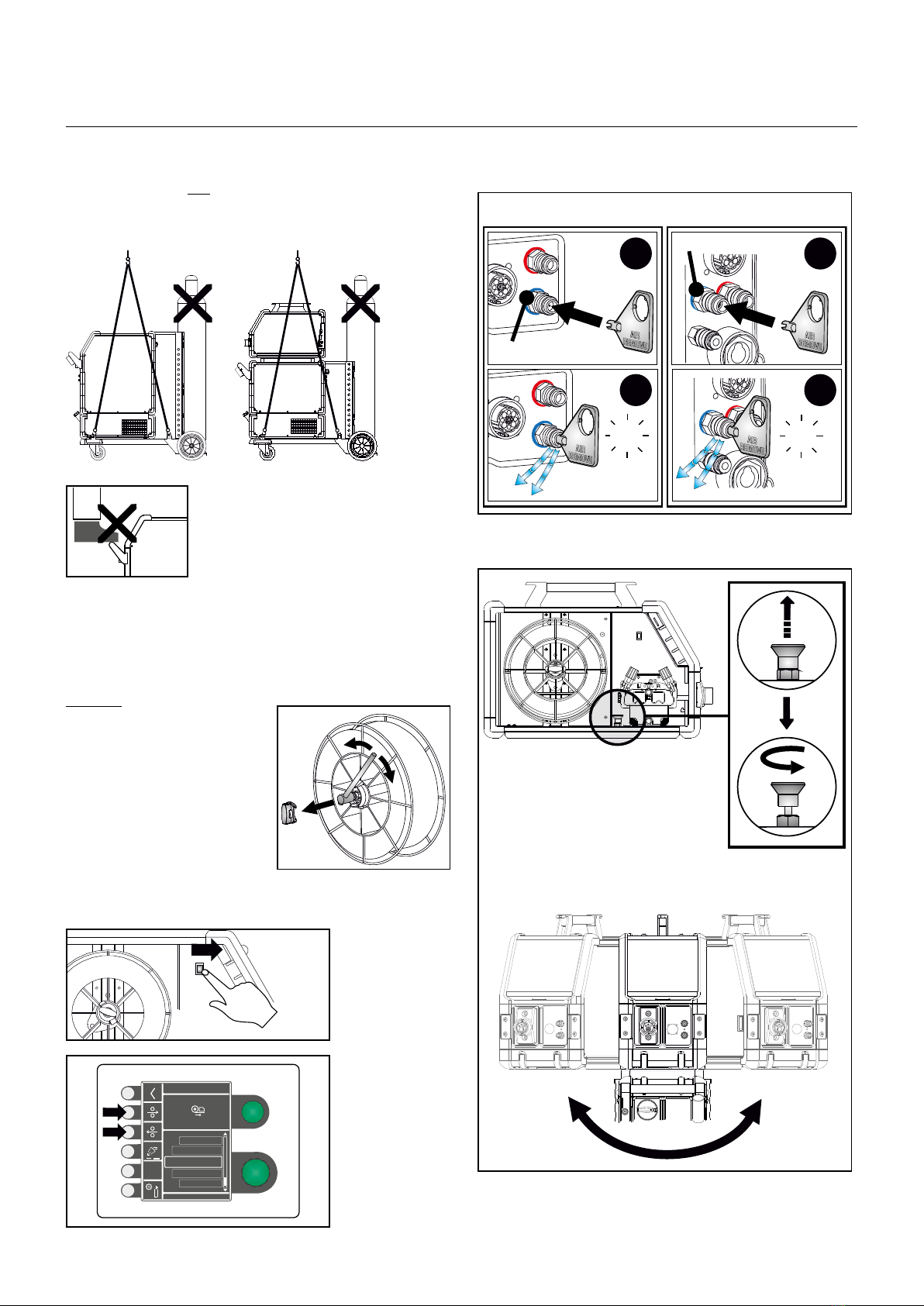

Løfteanvisning

Når maskinen løftes, skal løftepunkterne, som vises på ﬁguren,

anvendes.

Maskinen må ikke løftes med monteret gasﬂaske!

Løft ikke maskinen i håndtaget.

Træd ikke op på håndtaget.

Låse- og drejefunktion MWF

Rangering

0,5-30 m/min

07:07

Wire feeder

Process setup

Program

Wire feeder

Machine setup

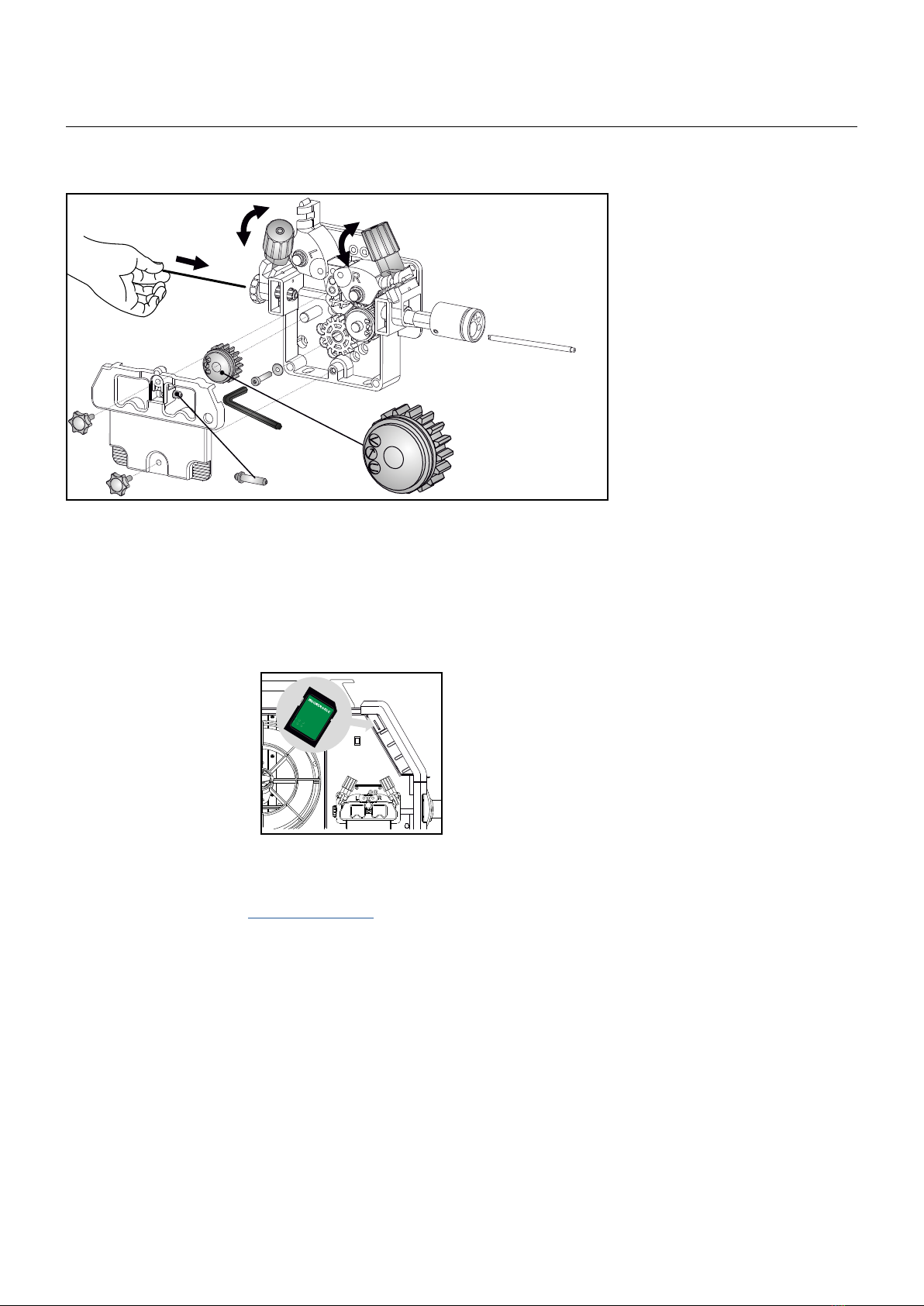

Montering af dele i trådfremføring

Fingerskruens tryk indstilles,

således at trådtrisserne netop

glider på tråden, når denne

bremses ved kontaktdysen

Software opdatering

• Indsæt SD-kortet

• Tænd maskinen

• Vent indtil enheden

indikerer, at opdatering er

afsluttet

• Sluk maskinen og tag SD-

kortet ud

• Maskinen er nu klar til brug

Strømkilde og alle tilkoblede enheder får den nye software

indlæst.

Softwaren kan downloades fra http://migatronic.com til et SD-

kort. SD-kortets ﬁlsystem skal være formateret til FAT32.

VIGTIGT:

Software skal gemmes i mappestrukturen: //MIGA_SW/SIGMA/

Tilslutning og ibrugtagning

6 7

Specielle funktioner

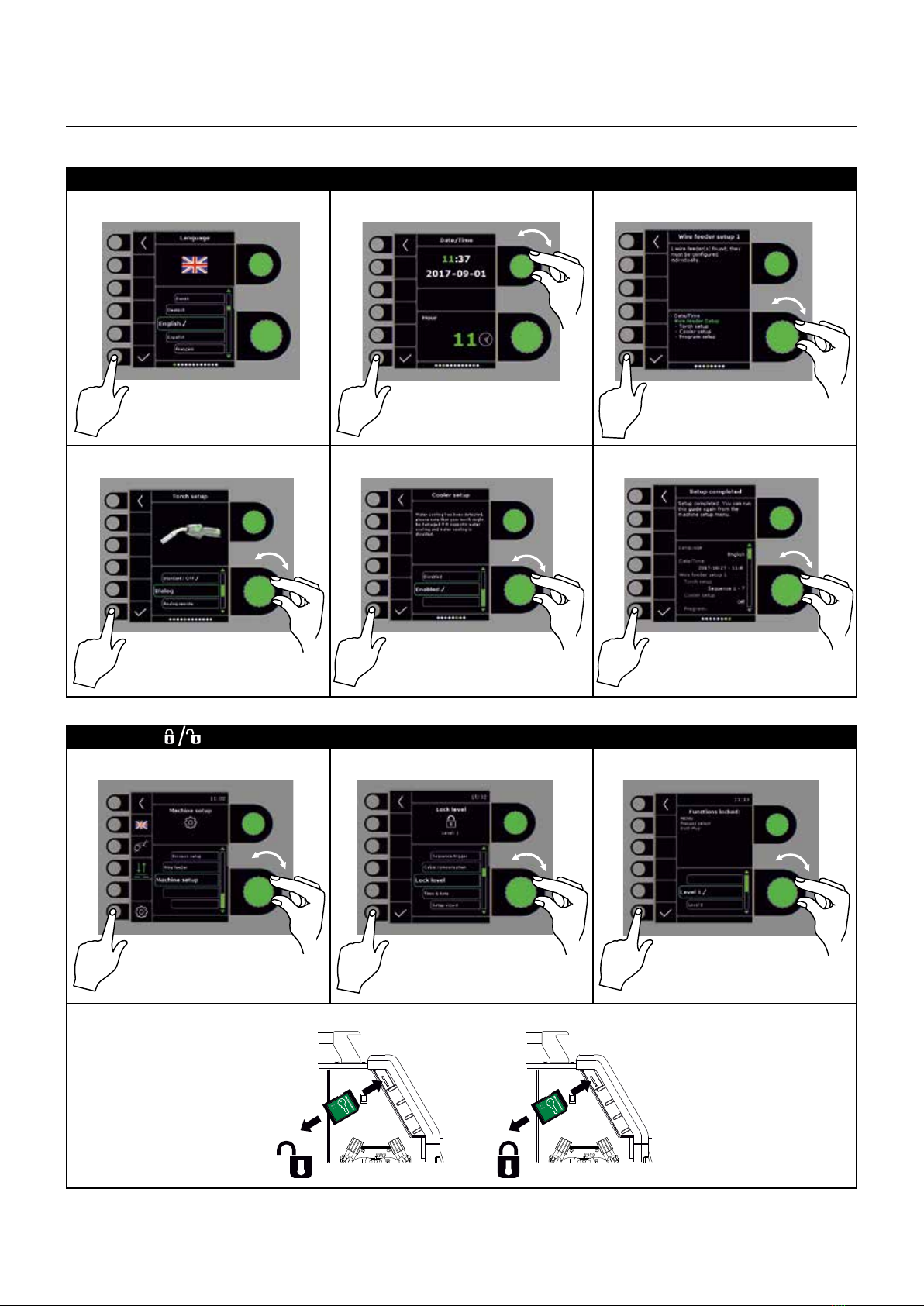

Setup wizard

I II III

IV V VI

Låsefunktion

I II III

Specielle funktioner

Software / Licenser

I II III

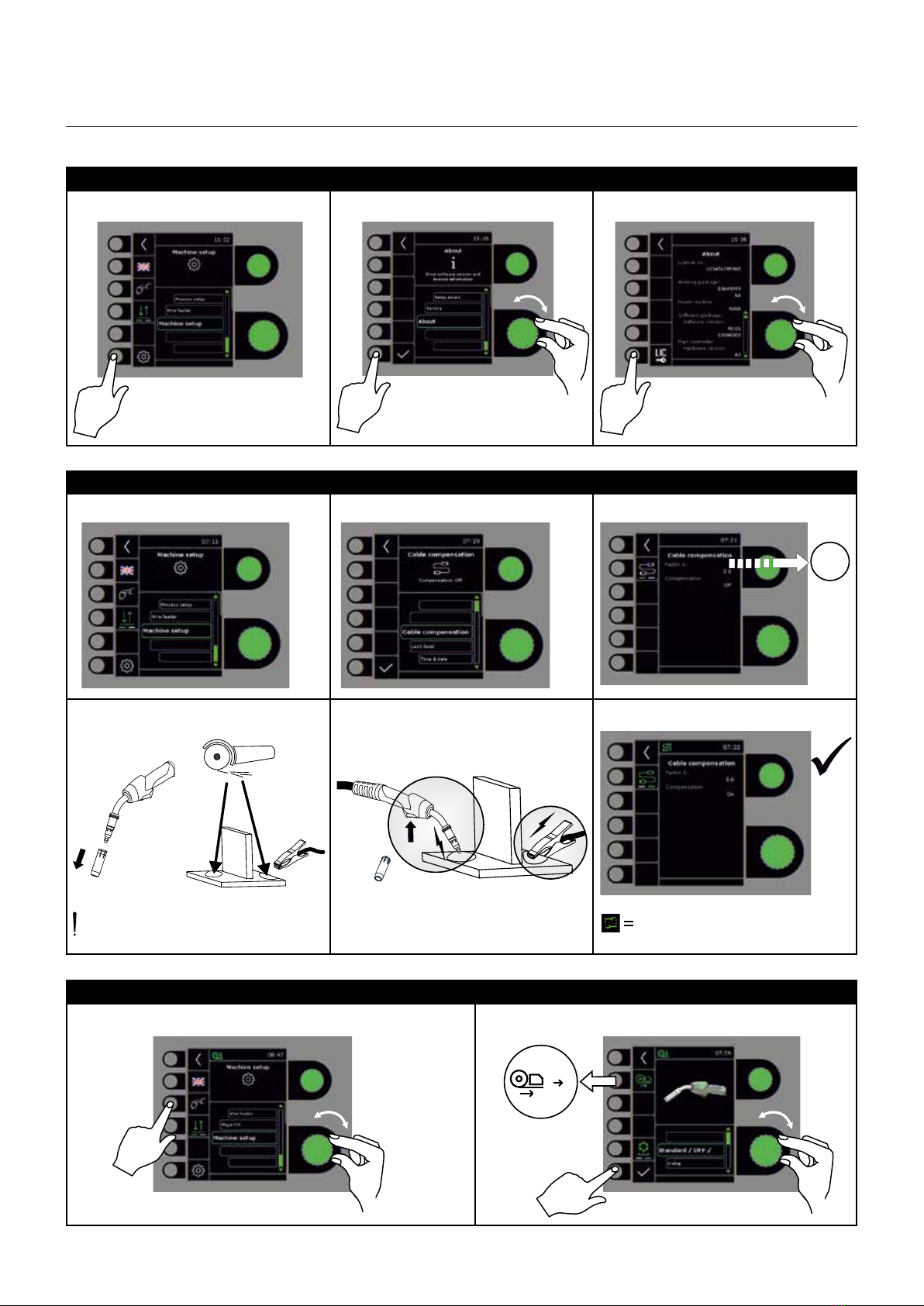

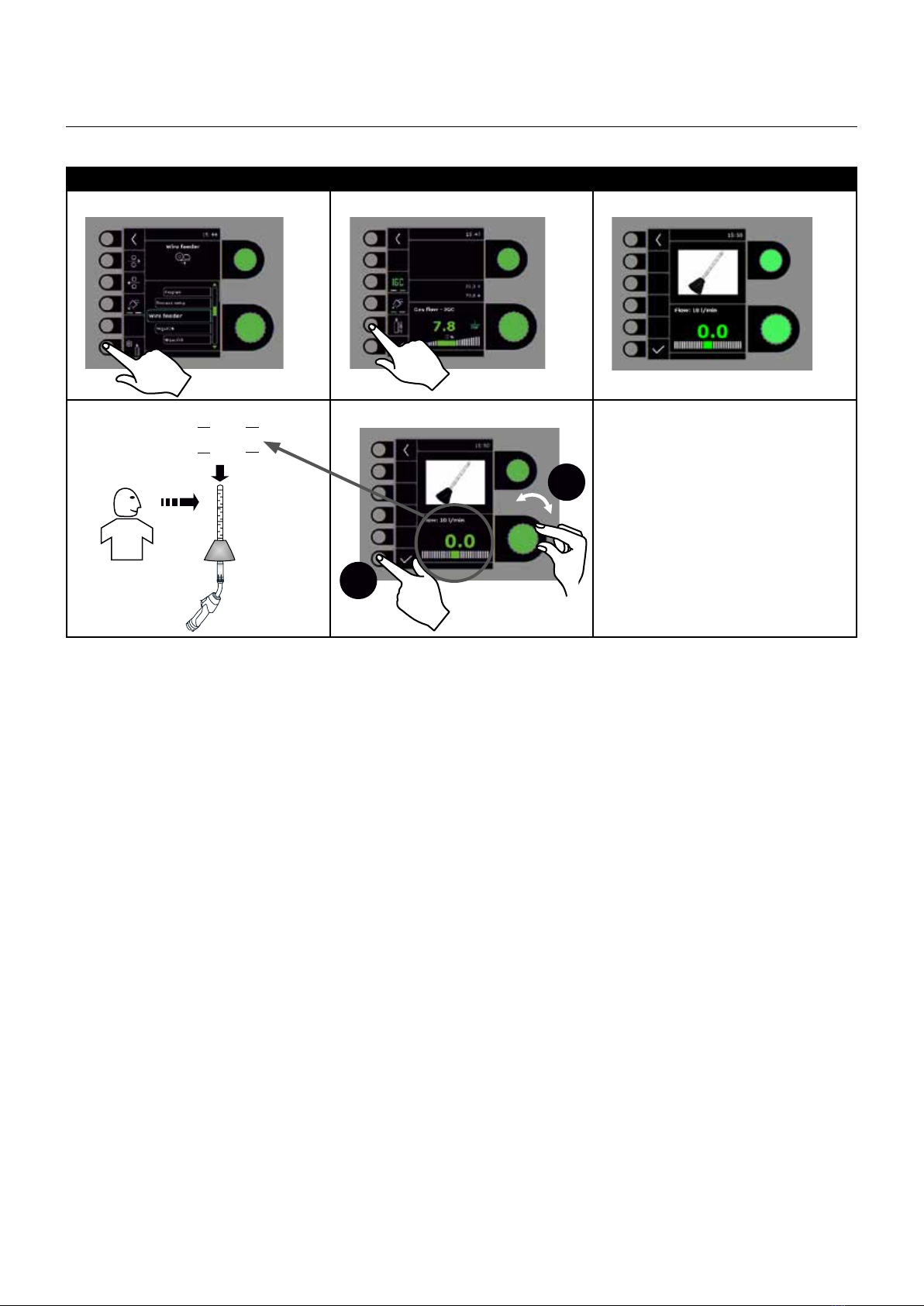

Kabelkompensering (kalibrering af modstand i svejseslange)

I II III

IV V VI

Svejseemnets overflade skal være ren for

at sikre god kontakt med brænderen.

Torch setup

I II

- - -

Kabelkompensering aktiveret

8 9

Specielle funktioner

Kalibrering af gasﬂow (ikke alle modeller)

I II III

IV V

min

10 min

min

20 min

Fejlhåndtering

SIGMA ONE har et avanceret selvbeskyttelsessystem indbygget. Ved fejl lukker maskinen automatisk for gastilførslen, afbryder

svejsestrømmen og stopper trådfremførelsen.

Udvalgte fejl:

Kølefejl

Kølefejl vises i tilfælde af at kølevandet ikke kan cirkulere som følge af forkert tilslutning eller tilstopning.

Kontroller at køleslangerne er korrekt tilsluttet, efterfyld vandbeholderen og efterse svejseslange og tilslutningsstudser. Kølefejlen

afmeldes med et kort tryk på P-knappen.

Gasfejl (IGC)

Gasfejl kan skyldes for lavt eller for højt tryk på gastilførslen.

Kontroller at trykket på gastilførslen er højere end 2 bar og mindre end 6 bar, svarende til 5 l/min og 27 l/min.

Gasfejl kan sættes ud af funktion ved at indstille manuel gasﬂow til 27l/min. Gasfejlen afmeldes med et kort tryk på P-knappen.

Fejllog

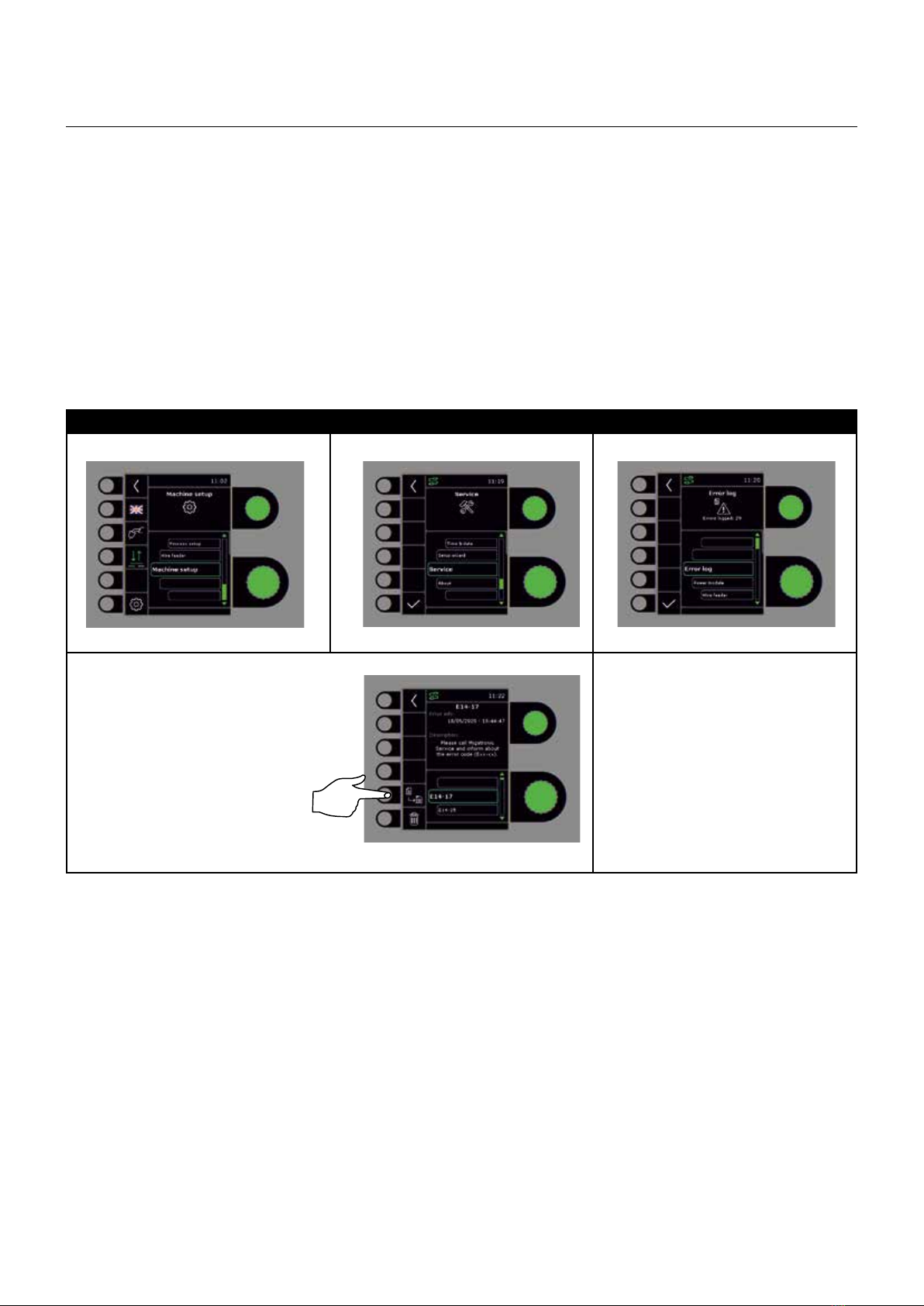

I II III

Fejllog

Alle fejl gemmes i maskinens fejllog

under menuen Service.

Fejlloggen kan distribueres, når der

indsættes et SD-kort og trykkes på

følgende tast:

Fejlloggen er nu gemt på SD-kortet.

Fejlloggen kan nulstilles, når der trykkes

på tasten ud for skraldespanden.
