Modellbau Laffont H3401 Manuale utente

Dieser Bausatz enthält:

- alle Bauteile aus hochwertigem, durchgefärbten Architektur-Hartkarton

in matter, realistischer Farbgebung, präzise geschnitten

- Fensterfolie, Gardinenblatt und Aufkleber

- ausführliche Bauanleitung mit 3D-Darstellungen

Abmessungen (LxBxH): 140x81x114mm

odellbau affont

PROFESSIONAL LASERCUT

Art.-Nr. H3401

Bausatz Maßstab 1:87 (Spur H0)

Stellwerk Rinnthal

Dipl.-Ing. Stefan Laffont

Postanschrift:

Schlossparkstraße 23

D-52072 Aachen

Tel.: 0241 - 912 97 36

E-Mail: [email protected]

www.Modellbau-Laffont.de

www.Modellbau-Laffont.com (Online-Shop)

Modellbauartikel, kein Kinderspielzeug, nicht für Kinder unter 15 Jahren

Hinweise für den Zusammenbau:

Der Bausatz besteht aus durchgefärbtem Architektur-Hartkarton in matter,

realistischer Farbgebung und benötigt daher keine Lackierung, kann jedoch z.B.

mit Pulverfarben oder vielen anderen Farben lackiert oder gealtert werden.

Die Anhängepunkte der Bauteile sind z.B. mit einem Cutter zu lösen.

Für die Verklebung wird handelsüblicher Express-Holzleim empfohlen. Der Kleber sollte dünn

und flächig verteilt werden. Bei kleinen Bauteilen kann der Kleber z.B. mit einem Zahnstocher

aufgetragen werden. Für die Verklebung der Fensterfolie wird Alleskleber empfohlen. Die

Bauteile sollten nach dem Verkleben einige Minuten mit Gewichten beschwert oder mit

Klammern zusammengepresst werden.

Notes for assembly:

The kit consists of solid colored architectural hard cardboard in matt,

realistic coloring and therefore does not require painting, but may e.g.

be painted or aged with powder paints or many other colors.

The attachment points of the components are e.g. to solve with a cutter.

For the gluing commercial wood glue is recommended. The glue should be thin

and distributed over a wide area. For small components, the adhesive may e.g. with a toothpick

be applied. For gluing the window foil, all-purpose glue is recommended.

The components should be weighted with weights for a few minutes after bonding or with

Clamps are pressed together.

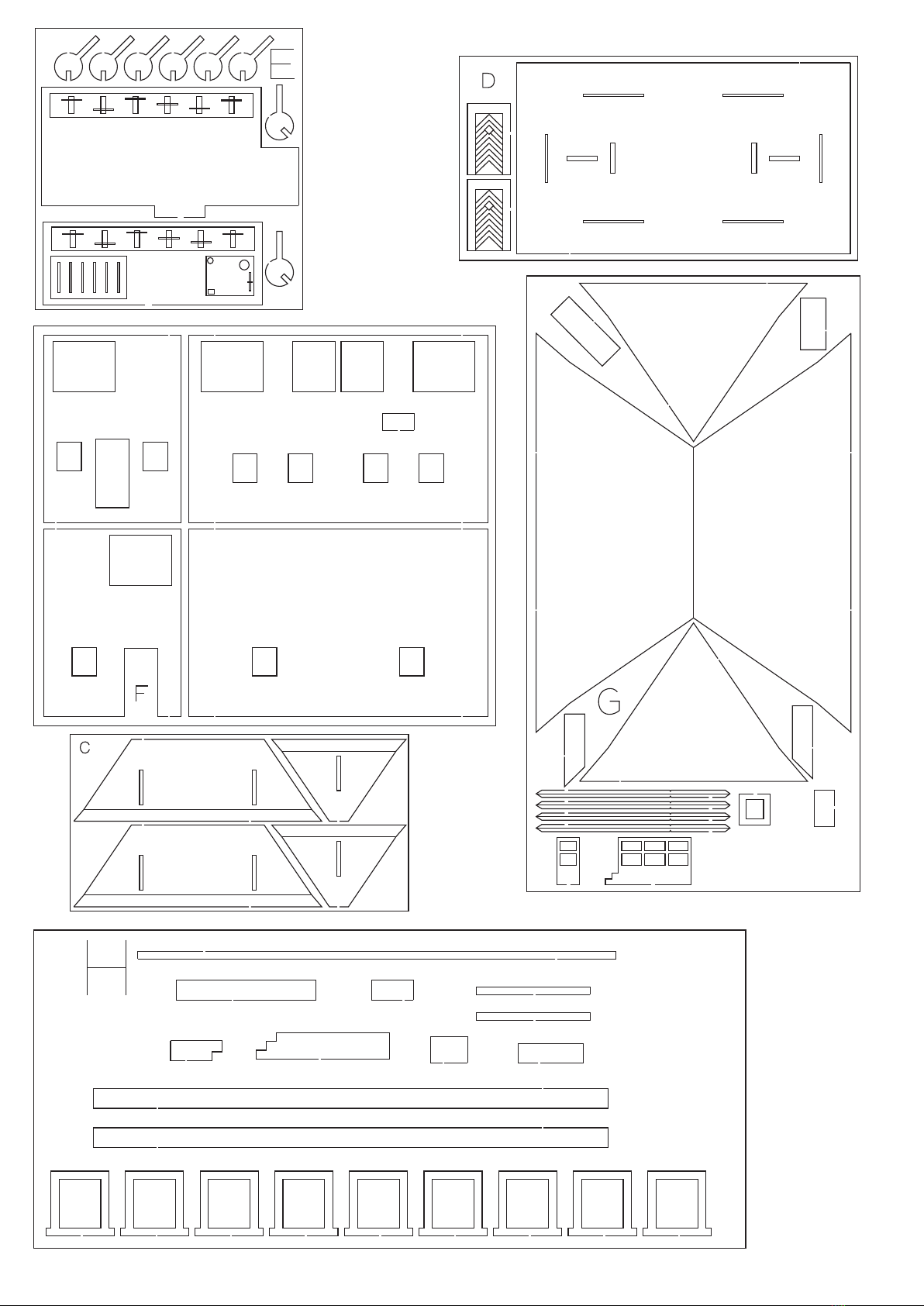

a1 a2

a3 a4 a5

c1 c2

h2 h3 h4

h5 h6 h7 h8

h10

g5 g6

g8 g9

g10

g11

g12

please note: window arrangement left/right

bitte beachten: Fensteranordnung links/rechts

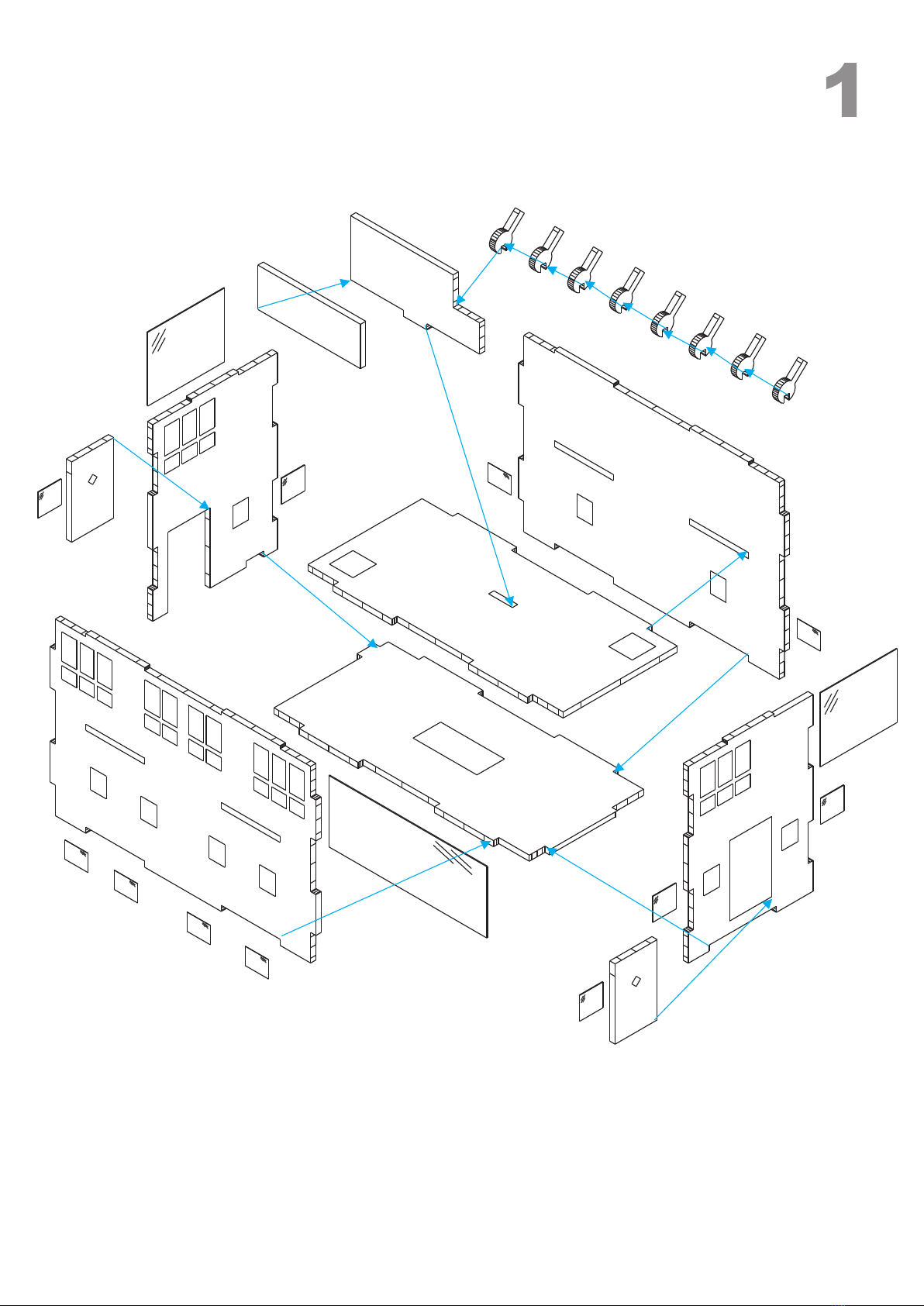

First film cut to size and stick

zuerst Folie

zuschneiden

und aufkleben

zuerst Folie

zuschneiden

und aufkleben

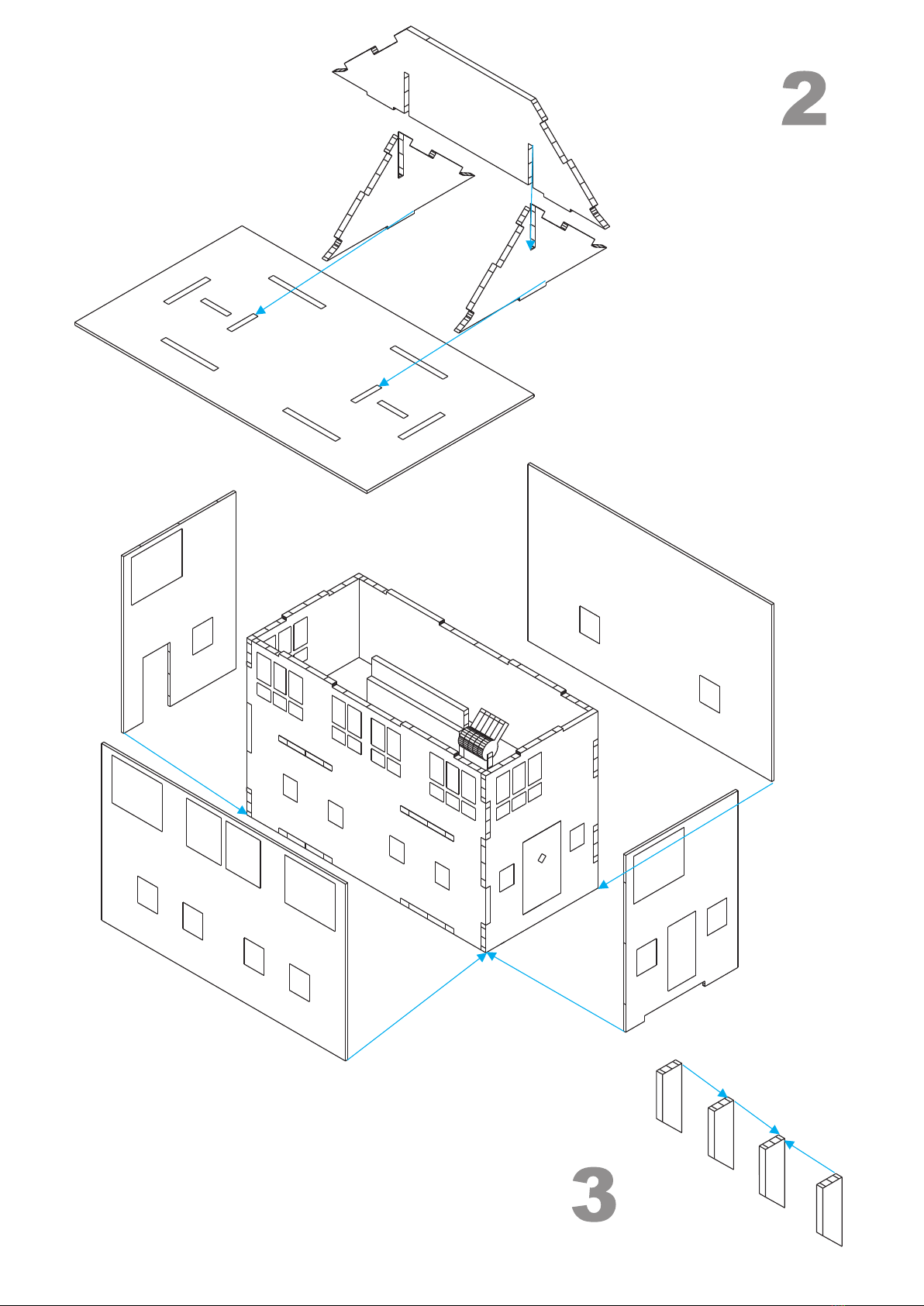

zuerst seiten,

dann Längsseiten montieren

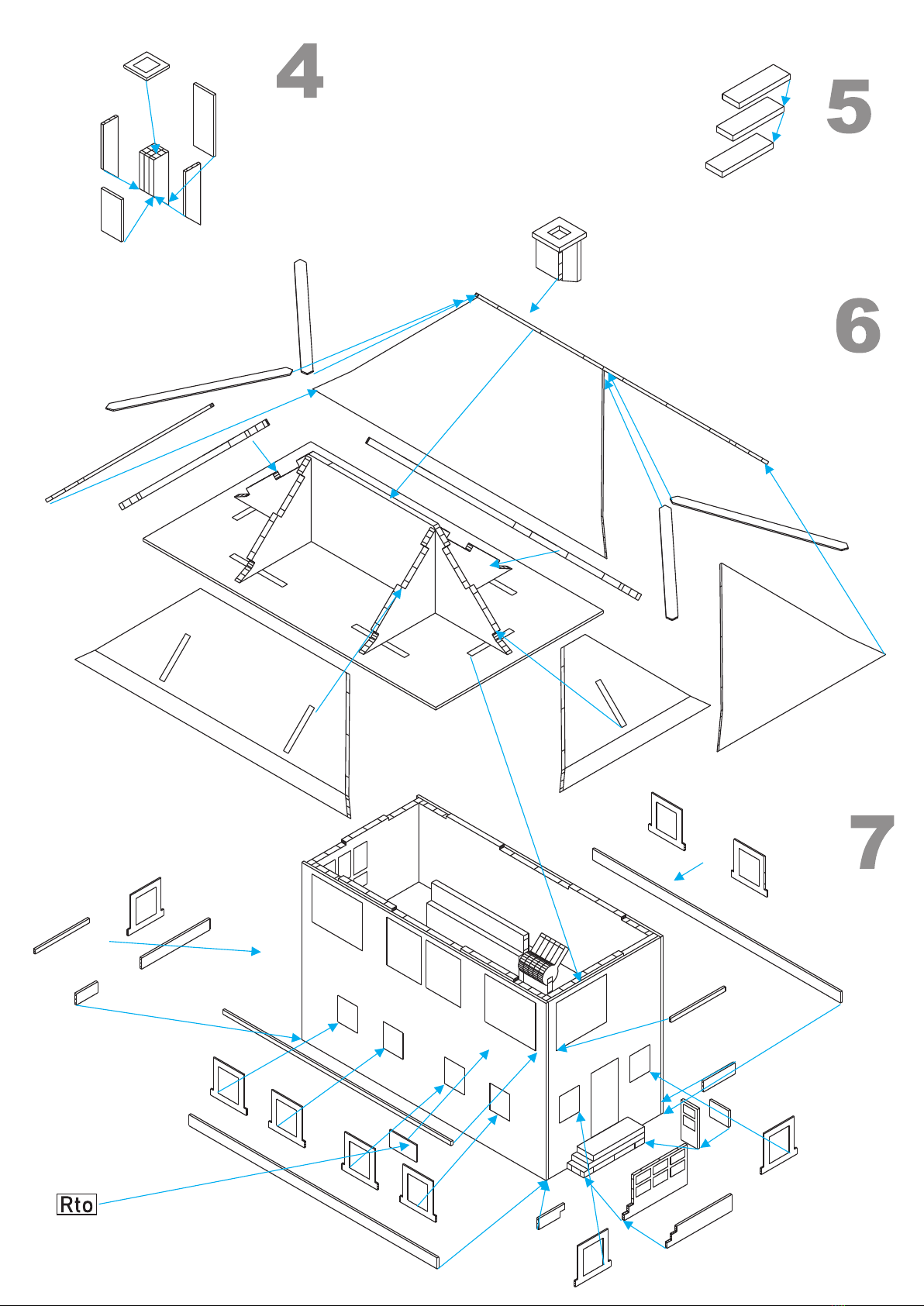

Giebel

first gable ends, then longitudinal sides mount

g11

g4 g6

vorsichtig

knicken

cautious wrinkles

vorsichtig

knicken

turn around and

cautious wrinkles

herumdrehen und

vorsichtig knicken

turn around and

cautious wrinkles

herumdrehen und

vorsichtig knicken

vorsichtig

knicken

vorsichtig

knicken

g12

g8 h7

g10

h10
