Morningstar SHS-6 Manuale utente

SOLAR CONTROLLER

RÉguLATEuR SOLAIRE

SOLARLAdEREgLER

CONTROLAdOR SOLAR

Users’s ManUal

...1

ManUel de l’UtilisateUr

...3

BenUtzerhandBUch

...5

ManUal do UsU

ario

...7

ManUal del UsUario

...9

SHS-6

SHS-10

SHS-NL-6

SHS-NL-10

8 Pheasant Run

Newtown, PA 18940 USA

Tel: +1 215-321-4457Fax: +1 215-321-4458

info@morningstarcorp.com

www.morningstarcorp.com

SHSTM

RATINGS (All 12 V)

SHS 6 • 100 Watts or 6 Amps for Solar and Load

SHS 10 • 170 Watts or 10 Amps for Solar and Load

NOTES: For use with solar panels only.

TECHNICAL INFORMATION

• Regulation Point

14.3 Volts

• Low voltage Disconnect

11.5 Volts

• Low voltage Reconnect

12.6 Volts

• Type of Charging

Series PWM

4 Stage: Bulk, PWM, Boost and Float.

Temperature compensated charging

• Electronic Protections

Short circuit and overcurrent—

solar and load

Reverse polarity—solar, load,battery.

Reverse current at night

Limits high voltage to protect loads

Lightning protection

• Tropicalization

Conformal coated printed

 circuit board

Corrosion resistant terminals

• Terminals

For wire sizes to 4 mm2

• Dimensions

15.1 x 6.6 x 3.6 cm

• Weight

113 g

• Self-consumption

8 mA maximum

• Temperature

–25°C to +50°C

• Humidity

100% non-condensing

• Enclosure

IP 22

• Warranty

2 years

• Compliance

CE, World Bank

English

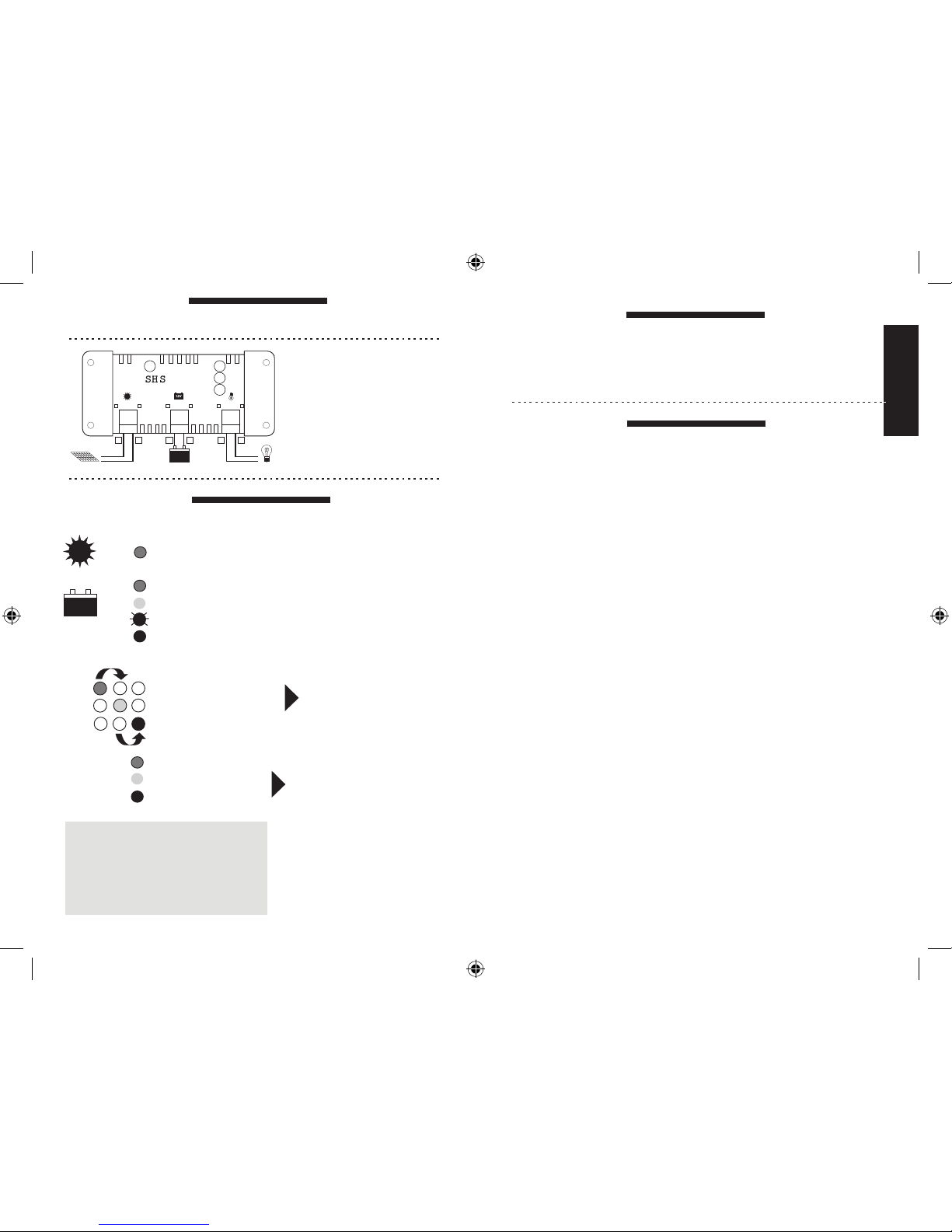

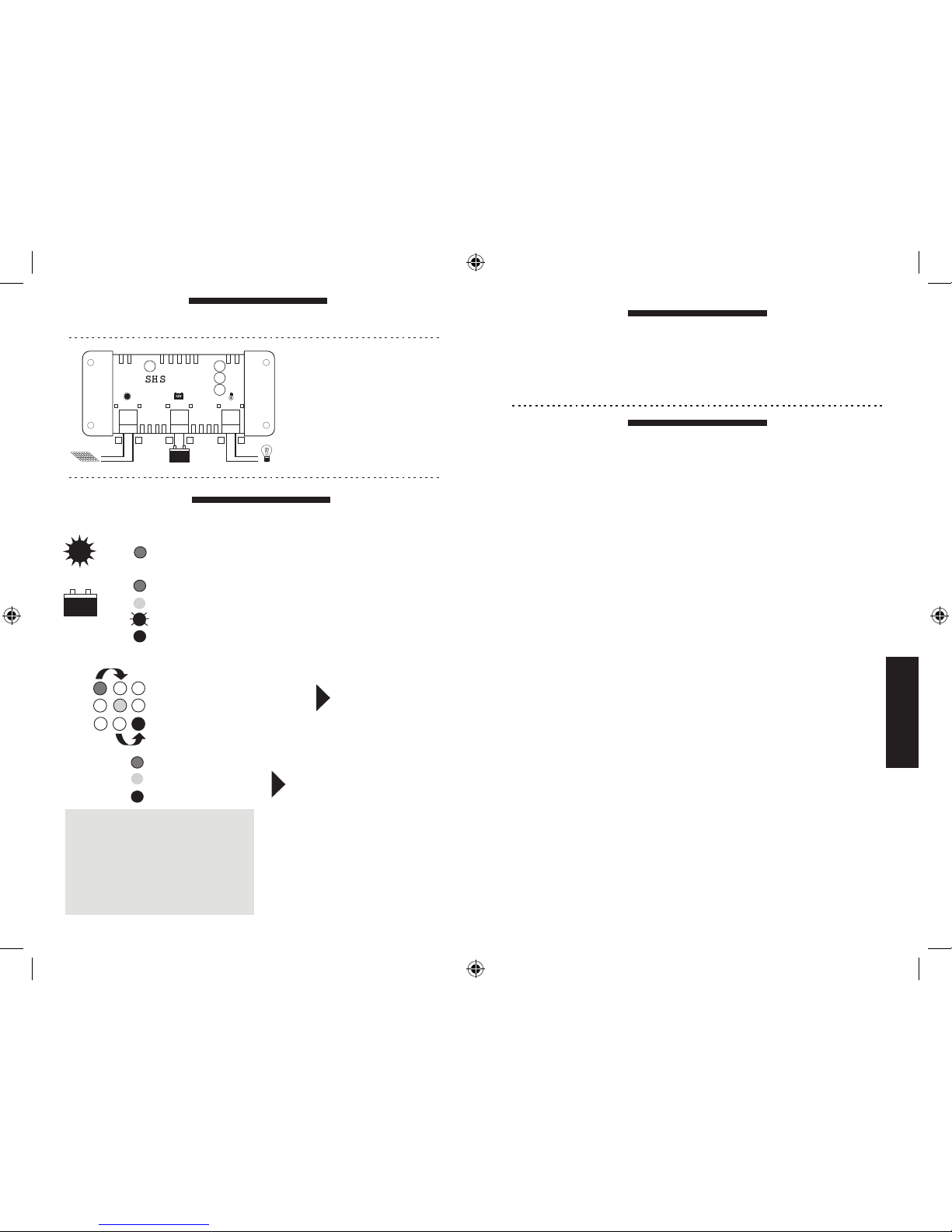

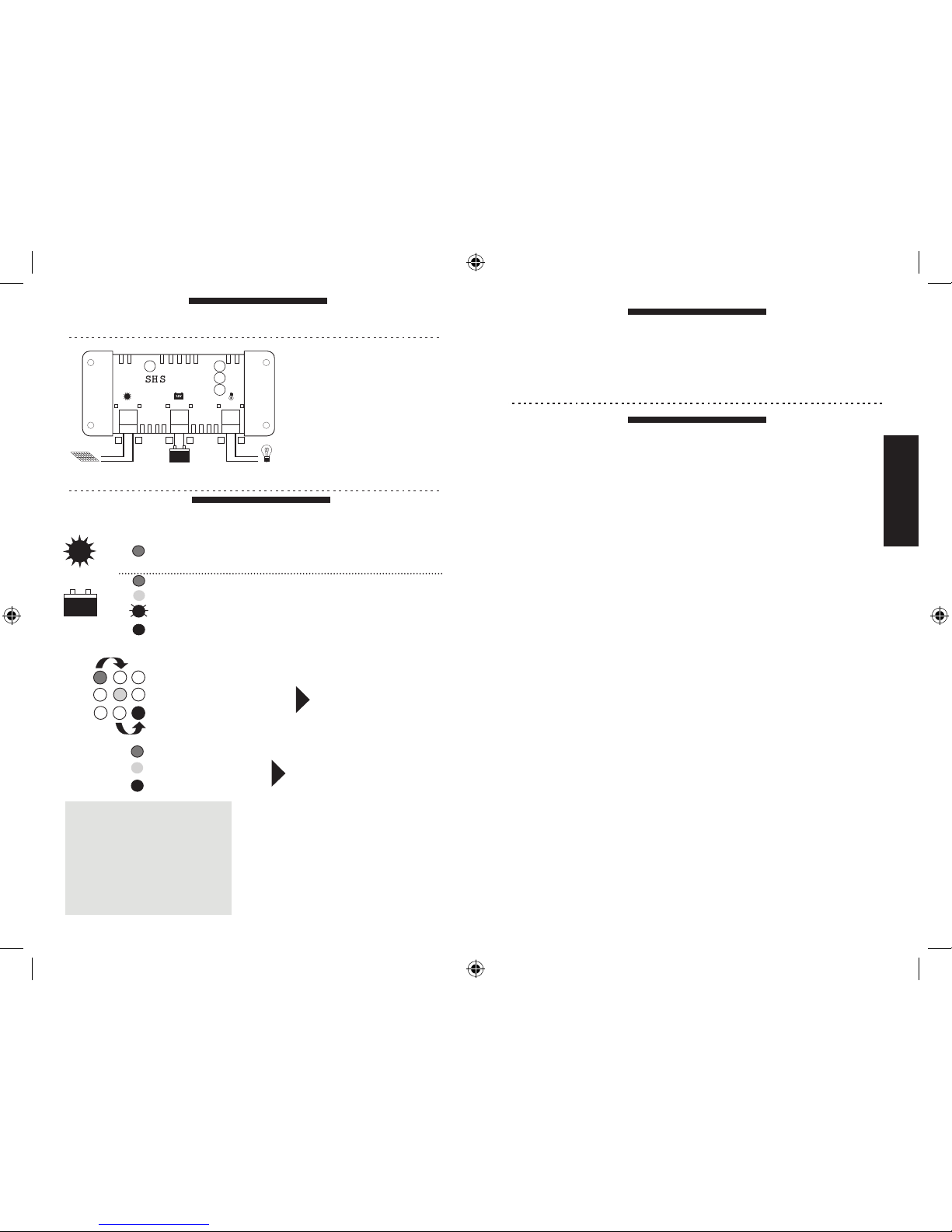

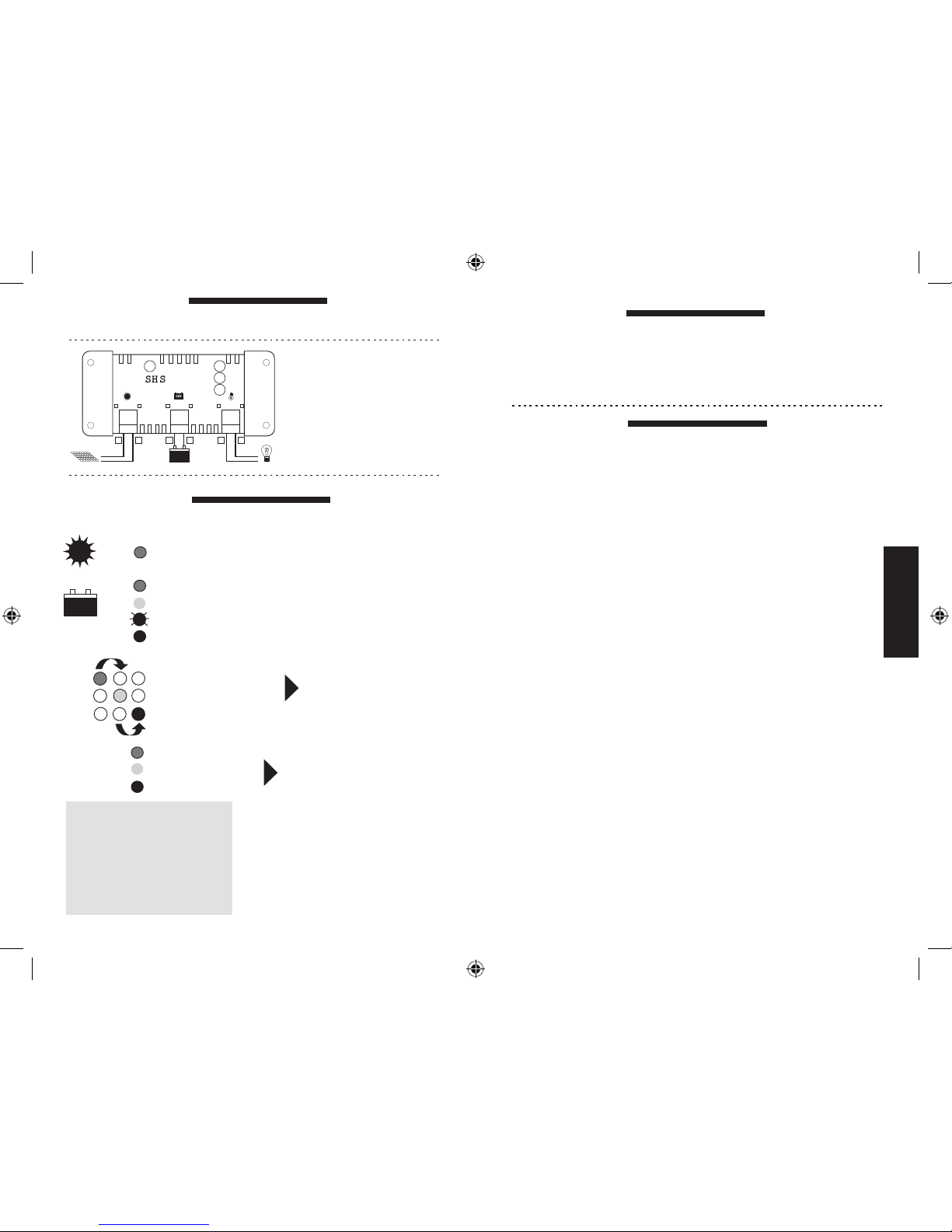

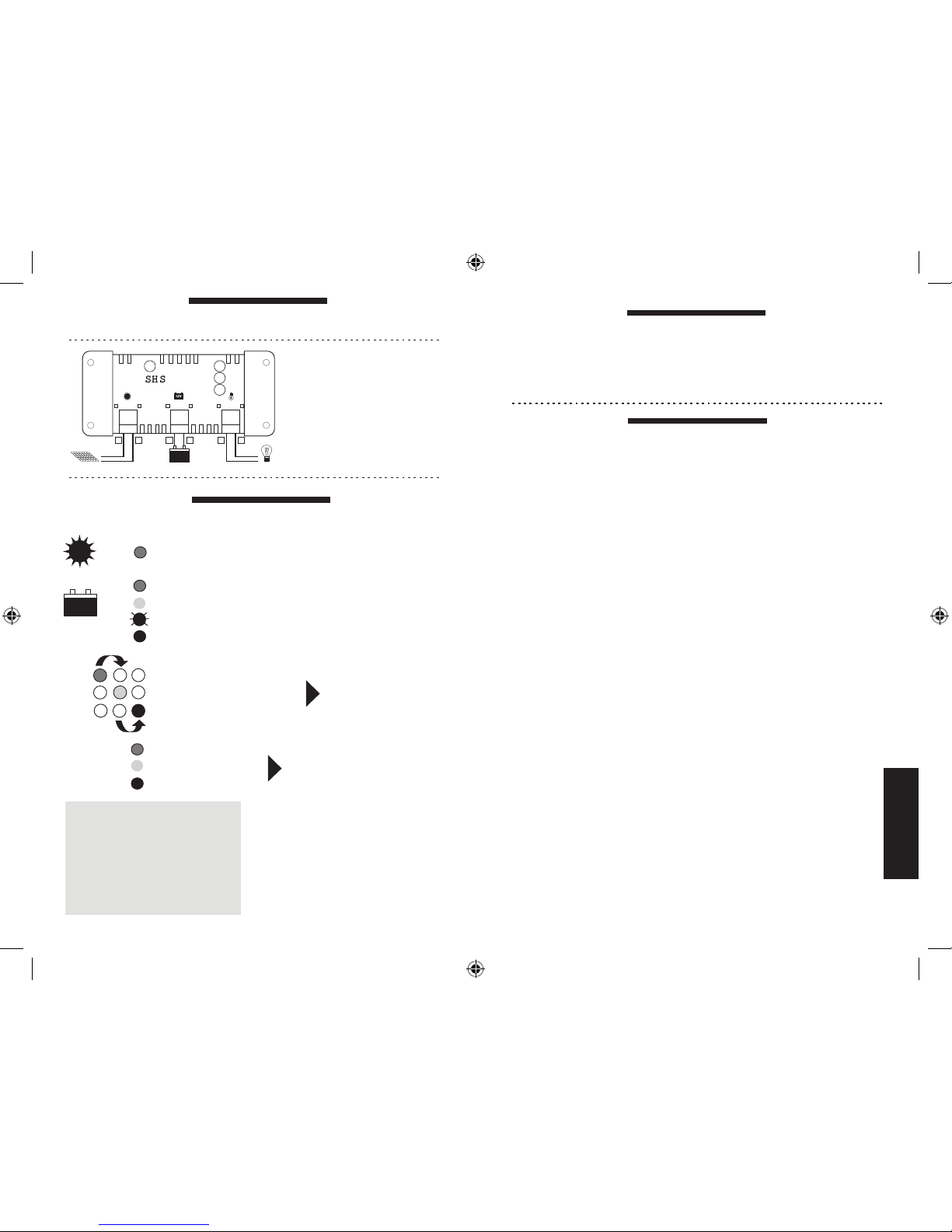

SH S

SOLAR CONTROLLER

+–

SOLAR +–

BATTERY +–

LOAD

4 3 2 1 6 5

NORMAL

Start-Up

All ON Means PROBLEM

• + and – wires touch or

too many amps

INSTALLATION

• Connect wires in order

indicated 1 - 6

• Use with lead-acid

batteries only

• Use with 12V systems only

• Do not exceed Solar and

Load ratings (6A or 10A),

depending on version

LIGHTS

G Green ON when solar is charging battery

G Green ON when battery level full

Y Yellow ON when battery level medium

R Red BLINK when battery level low

R Red ON when loads cut off

G Green ON then

Y Yellow ON then

R Red ON

G Green ON

Y Yellow ON

R Red ON

To correct problem:

1. Check wires

2. Reduce amps if needed

3. Reset controller

• Disconnect battery +

• Reconnect battery +

SHS Night Light models

SHS-NL-6 / SHS-NL-10:

The load turns ON at dusk and

turns OFF at dawn. The load

does NOT turn on during the

day.

V Voyant vert S’ALLUME,

J puis jaune,

R puis rouge

VALEURS NOMINALES (12 V DANS TOUS LES CAS)

SHS 6 • 100 W ou 6 A pour charge solaire et appel de puissance

SHS 10 • 170 W ou 10 A pour charge solaire et appel de puissance

NOTES: À utiliser avec des panneaux solaires seulement.

DONNÉES TECHNIQUES

• Point de régulation 14,3 V

• Déconnexion au manque de tension 11,5 V

• Reconnexion au manque de tension 12,6 V

• Type de charge Modulation de largeur d’impulsion

(MLI) en série

4 étapes : charge dans le volume,

absorption MLI, charge rapide et

charge d’entretien

Charge compensée en température

• Protections électroniques Courts-circuits et surintensités—

charge solaire et courant d’appel

Inversion de polarité—charge solaire,

courant d’appel, batterie

Inversion de courant la nuit

Limite les hautes tensions pour pro

téger les charges

Protection contre la foudre

• Tropicalisation Revêtement conforme de la carte de

circuit imprimé

Bornes résistantes à la corrosion

• Bornes Pour fils de section allant jusqu’à 4 mm2

• Dimensions 15,1 x 6,6 x 3,6 cm

• Masse 113 g

• Consommation interne 8 mA maximum

• Température –25°C à +50°C

• Humidité 100 % sans condensation

• Enceinte IP 22

• Garantie 2 ans

• Conformité CE, Banque mondiale

FRAnCAis

SH S

SOLAR CONTROLLER

+–

SOLAR +–

BATTERY +–

LOAD

4 3 2 1 6 5

SIGNIFIE UNE

MONTÉE EN

PUISSANCE NORMALE

ALLUMÉS—PROBLÈME

• Fils + et – se touchent ou

trop d’ampères

INSTALLATION

Connecter les ﬁls dans

l’ordre indiqué 1 - 6

• N’utiliser qu’avec des batteries

acide-plomb

• N’utiliser qu’avec des systèmes

de 12 V

• Ne pas dépasser les valeurs

nominales pour la charge solaire

et l’appel de

puissance (6 A ou 10 A)

VOYANTS LUMINEUX

V Vert ALLUMÉ durant la charge solaire de la batterie

V Vert ALLUMÉ—niveau de batterie élevé

J Jaune ALLUMÉ—niveau de batterie moyen

R Rouge CLIGNOTANT—batterie faible

R Rouge ALLUMÉ—sectionnement de la charge

V Vert ALLUMÉ

J Jaune ALLUMÉ

R Rouge ALLUMÉ

Pour remédier au problème :

1. Vériﬁer les ﬁls

2. Réduire le nombre d’ampères au

besoin

3. Relancer le régulateur

• Déconnecter la borne de batterie +

• Reconnecter la borne de batterie +

Modèles SHS Night Light

SHS-NL-6 / SHS-NL-10 :

La charge S’ALLUME à

la tombée de la nuit et

S’ÉTEINT à l’aube. La charge

NE S’ALLUME PAS pendant

la journée.

DATEN: (ALLE12 V)

SHS 6 • 100 W oder 6 A für Solar und Last

SHS 10 • 170 W oder 10 A für Solar und Last

ANMERKUNGEN: Nur zur Anwendung mit Sonnenkollektoren.

TECHNISCHE DATEN

• REGELWERT 14,3 V

• Abschaltwert bei zu

geringer Spannung 11,5 V

• Wiedereinschaltwert nach

zu geringer Spannung 12,6 V

• Ladetyp Pulsbreitenmodulierte Hauptstromladung

4 Phasen: Hauptladung, pulsbreiten- moduli

erte Ladung, Verstärkung und Pufferung

Aufladung mit Temperaturkompensation.

• Electronische

Schutzvorkehrungen Kurzschluss und Überstrom—Solarzelle und

Last Verpolung Solarzelle, Last, Batterie

Rückwärtsleckstrom bei Nacht Überspan

nungsbegrenzung zum Lastschutz

Blitzschlagschutz

• Tropenausführung Leiterplatte mit konformer Korrosionsge

schützte Anschlussklemmen

• Anschlussklemmen Für Kabelgrößen bis 4 mm2

• Abmessungen 15,1 x 6,6 x 3,6 cm

• Gewicht 113 g

• Eigenverbrauch max. 8 mA

• Temperatur –25°C bis +50°C

• Feuchtigkeit 100% (nicht kondensierend)

• Gehäuse IP 22

• Garantie 2 Jahre

• Vorschriftsmäßigkeit CE, World Bank

gERMAn

SH S

SOLAR CONTROLLER

+–

SOLAR +–

BATTERY +–

LOAD

4 3 2 1 6 5

BEDEUTET

NORMALER

START

alle AN bedeutet ein PROBLEM

• + und – Kabel in Kontakt oder

zu hohe Stromstärke

INSTALLATION

• Die Kabel in der gezeigten

Reihenfolge anklemmen 1 - 6

• Nur mit Bleibatterien anwenden

• Nur mit 12-V-Systemen

anwenden

• Solarzellen- und Lastdaten nicht

überschreiten (6A oder 10 A)

LEUCHTEN

Gr Grün AN wenn die Solarzelle die Batterie auﬂädt

Gr Grün AN bei hohem Batterieladeniveau

Ge Gelb AN bei mittlerem Batterieladeniveau

R Rot BLINKEND bei niedrigem Batterieladeniveau

R Rot AN wenn Last abgeschaltet wir

Gr Grün AN dann

Ge Gelb AN dann

R Rot AN

Gr Grün AN

Ge Gelb AN

R Rot AN

Zum Beheben des Problems:

1. Kabel überprüfen

2. Falls erforderlich Stromstärke senken

3. Laderegler zurücksetzen

• Pluspol der Batterie abklemmen

• Pluspol der Batterie wieder anklemmen

SHS-Nachtlichtmodelle

SHS-NL-6 / SHS-NL-10:

Das Nachtlicht schaltet sich

zur Abenddämmerung EIN

und zum Morgengrauen

AUS. Tagsüber schaltet sich

das Nachtlicht NICHT ein.

POTÉNCIAS NOMINAIS: (TODAS 12 V)

SHS 6 • 100 Watts ou 6 A para energia solar e carga

SHS 10 • 170 Watts ou 10 A para energia solar e carga

NOTAS: Somente para uso com painéis solares.

INFORMAÇÕES TÉCNICAS

• PONTO DE REGULAÇÃO 14,3 Volts

• Desconexão de baixa

voltagem 11,5 Volts

• Reconexão de baixa

voltagem 12,6 Volts

• Tipo de carregamento Série PWM

4 Estágios: Massa, PWM, Reforço e

Flutuação

Carregamento com temperatura com

pensada

• Proteções eletrônicas Curto-circuito e corrente excessiva—

energia solar e carga

Inversão de polaridade—solar, carga,

bateria

Inversão de corrente à noite

Limita a alta voltagem para proteger a

carga

Proteção contra raios

• Tropicalização Placa de circuito impresso com

revestimento conformal

Terminais resistentes à corrosão

• Terminais Para fios de até 4 mm2

• Dimensões 15,1 x 6,6 x 3,6 cm

• Peso 113 g

• Consumo próprio 8 mA (máximo)

• Temperatura –25°C a +50°C

• Umidade 100% (não condensante)

• Invólucro IP 22

• Garantia 2 anos

• Conformidade CE, Banco Mundial

Ve Verde ACESO depois

A Amarelo ACESO depois

Vm Vermelho ACESO

PORTUgUEsE

SH S

SOLAR CONTROLLER

+–

SOLAR +–

BATTERY +–

LOAD

4 3 2 1 6 5

SIGNIFICA

PARTIDA

NORMAL

todos ACESOS significa

PROBLEMA

• Fios + e – em curtocircuito

ou corrente excessiva

INSTALAÇÃO

• Conecte os ﬁos na ordem

indicada 1 - 6

• Use somente com baterias

de chumbo-ácido

• Use somente com sistemas

de 12V

• Não exceda as potências

nominais de energia solar

e carga (6A ou 10A)

LUZES

Ve Verde ACESO—a energia solar está carregandoa

bateria

Ve Verde ACESO—nível da bateria alto

A Amarelo ACESO—nível da bateria médio

Vm Vermelho PISCANDO—nível da bateria baixo

Vm Vermelho ACESO—carga cortado (desconectada)

Ve Verde ACESO

A Amarelo ACESO

Vm Vermelho ACESO

Para corrigir o problema:

1. Veriﬁque os ﬁos

2. Reduza a corrente se necessário

3. Desligue e religue o controlador

• Desconecte a bateria +

• Reconecte a bateria +

Modelos de luz nocturna SHS

SHS-NL-6 / SHS-NL-10:

A carga activa-se (“ON”) ao en-

tardecer e desactiva-se (“OFF”)

ao amanhecer. A carga NÃO se

activa durante o dia.

V Verde encendido, luego

A amarillo encendido y

R luego rojo encendido

CAPACIDADES NOMINALES (TODOS A 12 V)

SHS 6 • 100 Watts o 6 A para el sistema de carga solar y la carga

SHS 10 • 170 Watts o 10 A para el sistema de carga solar y la carga

NOTAS: Solamente para uso con paneles solares.

INFORMATIÓN TÉCNICA

• PUNTO DE REGULAÇIÓN 14.3 V

• Desconexión por bajo voltaje 11.5 V

• Reconexión por bajo voltaje 12.6 V

• Tipo de carga PWM serie (modulación por ancho de

pulso)

4 etapas: En bruto, PWM, por incre

mento o ”Boost“ y flotante

Carga compensada en temperatura

• Protecciones electrónicas Cortocircuito y exceso de corriente:

en sistema solar y carga

Polaridad inversa: en sistema de carga

solar, en la carga y en la batería

Corriente inversa en la noche

Limita los altos voltajes para proteger

las cargas

Protección contra rayos

• Tropicalización Placa de circuito impreso con recu

brimiento según norma

Terminales resistentes a la corrosión

• Terminales Para cables de tamaños de hasta 4 mm2

• Dimensiones 15.1 x 6.6 x 3.6 cm

• Peso 113 g

• Consumo propio 8 mA máximo

• Temperatura –25°C a +50°C

• Humedad 100% sin condensación

• Encapsulado IP 22

• Garantía 2 años

• Cumple con las normas de CE, Banco Mundial

EsPAnOl

SH S

SOLAR CONTROLLER

+–

SOLAR +–

BATTERY +–

LOAD

4 3 2 1 6 5

SIGNIFICA

PUESTA EN

MARCHA NORMAL

encendidos indica

PROBLEMA

• los cables + y – se tocan o

demasiada corriente

INSTALACIÓN

• Conecte los cables en el

orden indicado 1 - 6

• Úselo solamente con baterías

de plomo-ácido

• Úselo solamente con sis- temas

de 12V

• No exceda el rango solar ni

el de carga (6A o 10A)

LUCES

V Se enciende el verde cuando el sistema de carga

solar está cargando la batería

V Verde encendido cuando el nivel de batería es alto

A Amarillo encendido si el nivel de la batería es medio

R Rojo intermitente cuando el nivel de la batería es bajo

R Rojo encendido cuando las cargas se cortan

V Verde encendido

A Amarillo encendido

R Rojo encendido

Para corregir el problema:

1. Revise los cables

2. Reduzca los amperes si es necesario

3. Reinicie el controlador

• Desconecte el + de la batería

• Reconecte el + de la batería

Modelos de luz nocturna

SHS

SHS-NL-6 / SHS-NL-10:

La carga se ACTIVA al caer

la noche y se DESACTIVA

al amanecer. La carga NO

se activa durante el día.

MS-ZMAN-SHS02-A-10/11

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Morningstar Controllori

Morningstar

Morningstar SUNSAVER SS-10-12V Manuale utente

Morningstar

Morningstar EcoBoost MPPT EB-MPPT-20 Manuale utente

Morningstar

Morningstar SUNSAVER MPPT SS-MPPT-15L Manuale utente

Morningstar

Morningstar ProStar MPPT Series Manuale utente

Morningstar

Morningstar TriStar TS-60M Manuale utente

Morningstar

Morningstar ESSENTIAL Series Manuale utente

Morningstar

Morningstar MC6 MkII Manuale utente

Morningstar

Morningstar SUNSAVER MPPT SS-MPPT-15L Manuale utente

Morningstar

Morningstar REAKSTAR GenStar GS-MPPT-60M-200V Manuale utente

Morningstar

Morningstar SUNSAVER DUO Manuale utente

Morningstar

Morningstar EC-10 Istruzioni generali

Morningstar

Morningstar SunGuard Manuale utente

Morningstar

Morningstar ProStar PS-15 Manuale utente

Morningstar

Morningstar SunSaver Series Guida

Morningstar

Morningstar TriStar TS-45 Manuale utente

Morningstar

Morningstar TrakStar TriStar TS-MPPT-60M Manuale utente

Morningstar

Morningstar TriStar Professional TS-60M Manuale utente

Morningstar

Morningstar SunSaver SS-6 Manuale utente

Morningstar

Morningstar TriStar TS-60 Manuale utente

Morningstar

Morningstar TriStar TS-MPPT-30 Manuale utente

Morningstar

Morningstar PROSTAR-12 Manuale utente

Morningstar

Morningstar SunSaver MPPT Meter Map Manuale utente

Morningstar

Morningstar SunSaver SS-6 Manuale utente

Morningstar

Morningstar SunLight-10 Manuale utente

Manuali Controllori popolari di altre marche

Digiplex

Digiplex DGP-848 Istruzioni operative

YASKAWA

YASKAWA SGM series Manuale utente

Sinope

Sinope Calypso RM3500ZB Manuale utente

Isimet

Isimet DLA Series Style 2 Manuale di installazione

LSIS

LSIS sv-ip5a Manuale utente

Rockwell Automation

Rockwell Automation 1769-L31 Manuale utente

Airflow

Airflow Uno hab Manuale utente

ABB

ABB ACS580-01 drives Manuale utente

Panasonic

Panasonic GM1 Series Manuale utente

Emerson

Emerson SW93 Manuale utente

AutoAqua

AutoAqua Smart ATO micro SATO-120P Manuale utente

Panasonic

Panasonic FP? Positioning Unit RTEX Manuale utente

Samson

Samson Type 5824 Manuale di servizio

Alpha IP

Alpha IP MIOB 21001 Manuale utente

Siemens

Siemens OpenAir GMA 1 Series Manuale utente

Surecom

Surecom SR-629 Manuale utente

Fishman

Fishman TriplePlay Manuale utente

Regulus

Regulus SRS1 T Manuale utente
