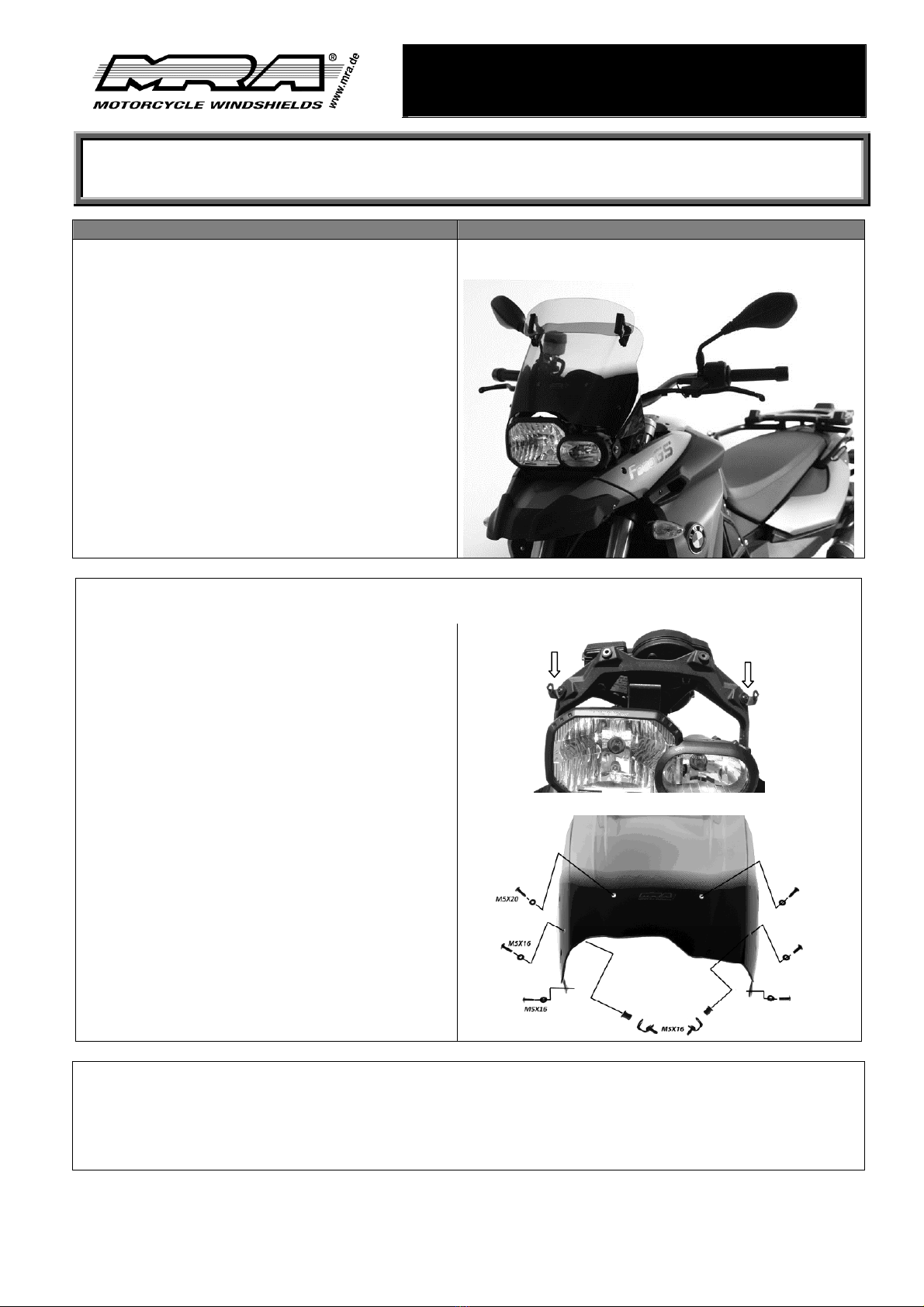

M O N T A G E A N L E I T U N G

F 6 5 0 / 8 0 0 G S

MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen

Tel.: +49 7663 9389 0 + Email: [email protected]

Wir danken Ihnen für den Kauf einer MRA-Windschutzscheibe.

Bitte lesen Sie diese Montageanleitung vor der Montage gründlich durch und überprüfen Sie die Stückliste. Wir

empfehlen eine Montage durch den Fachhandel.

Stückliste: Benötigte Werkzeuge:

1x Verkleidungsscheibe

1x Montagesatz mit:

o6x Schrauben M 5 x 16

o2x Schrauben M 5 x 20

o8x Kunststoffscheiben

o2x Gummimuttern

o2x Metallwinkel

1x ABE-Heft

Inbusschlüssel 3mm

Torx 25

Montage:

Stellen Sie das Motorrad auf eine waagerechte feste

Fläche.

Entfernen Sie die sechs Schrauben und die

Originalscheibe. VORSICHT! Die Unterlegscheiben in den

Gummimuttern können herausfallen.

Montieren Sie die Metallwinkel mit den Schrauben,

Kunststoffscheiben und Gummimuttern und richten Sie

sie aus (P 1).

Positionieren Sie die neue Verkleidungsscheibe auf dem

Motorrad und befestigen Sie sie zuerst mit den mittleren

Schrauben M 5 x 20. Dann die am Metallwinkel und

zuletzt die äußeren Schrauben , alle mit Kunststoff -

Unterlegscheiben (P 2).

Alle Schrauben anziehen und von Zeit zu Zeit auf festen

Sitz überprüfen.

Nach Montage und danach in regelmäßigen Abständen alle Schrauben auf festen Sitz prüfen und ggf. nachziehen. Die

Scheibe mit Schwamm, Wasser und neutraler Seife reinigen. Lösungsmittel, Alkohol und Benzin beschädigen die

Scheibe.

I N S T A L L A T I O N M A N U A L

F 6 5 0 / 8 0 0 G S

MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen

Tel.: +49 7663 9389 0 + Email: [email protected]

Thank you for buying a MRA Windshield.

Read this manual carefully and check the parts list for completeness before you begin. We recommend that you have

your screen fitted by an authorised workshop.

Parts List: Required Tools:

1x Screen

6x Black screws M 5 x 16

2x Black screws M 5 x 20

8x Plastic washers

2x Rubber nuts

2x Metal brackets

Allen key 3mm

Torx 25

Installing your screen :

Stand your motorbike on a level, firm surface.

Remove the six screws and the original screen. NOTE: the

washers in the rubber nuts might fall out.

Mount the metal brackets with the screws, plastic

washers and rubber nuts, and align them (Fig. 1).

Position the new fairing screen onto your motorbike;

first, fasten it with the medium M5 x 20 screws, then

those on the metal bracket and then the outer screws,

each with the plastic washers (Fig. 2).

Tighten up all of the screws, and make sure they are still

tight from time to time.

After installation, check that all of the screws are tight; tighten them up if necessary. Repeat this at regular intervals.

Clean the screen with water, neutral soap and a sponge. Do not use solvents, alcohol or spirits to clean the screen as

they will damage it.

I N S T R U C T I O N S D E M O N T A G E

F 6 5 0 / 8 0 0 G S

MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen

Tel.: +49 7663 9389 0 + Email: [email protected]

Merci d’avoir acheté un pare-brise MRA.

Veuillez lire attentivement ces instructions de montage et vérifier la liste des pièces. Nous vous recommandons de

confier le montage à un revendeur spécialisé.

Liste des pièces: Outils nécessaires:

1x Pare-brise

6x Vis noires M 5 x 16

2x Vis noires M 5 x 20

8x Rondelles plastique

2x Écrous caoutchouc

2x Équerres métalliques

Clé six pans 3mm

Torx 25

Montage:

Poser la moto sur une surface plane et stable.

Retirez les six vis et le pare-brise original. ATTENTION !

Les rondelles des écrous en caoutchouc peuvent tomber.

Montez les équerres métalliques avec les vis, les

rondelles plastique et les écrous caoutchouc, puis ajustez

(P 1).

Positionnez la nouvelle bulle sur la moto et fixez-la tout

d’abord avec les vis moyennes M 5 x 20. Puis celles sur les

équerres métalliques et en dernier les vis extérieures,

toutes avec des rondelles plastique (P 2).

Serrez toutes les vis et vérifiez régulièrement leur

serrage.

Après le montage et ensuite, à des intervalles réguliers, vérifiez si toutes les vis sont bien serrées. Si nécessaire, les

resserrer. Nettoyez le pare-brise à l’aide d’une éponge, de l’eau et du savon neutre. Ne jamais utiliser du solvant, de

l’alcool ou l’essence, car ces produits risqueraient d’endommager le pare-brise.

I N S T R U C C I O N E S D E M O N T A J E

F 6 5 0 / 8 0 0 G S

MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen

Tel.: +49 7663 9389 0 + Email: [email protected]

Gracias por la compra de un parabrisas MRA.

Antes de proceder al montaje, lea este manual y compruebe la lista de piezas

. Recomendamos el montaje a través de un

comercio especializado.

Lista de piezas: Herramientas necesarias:

1x Pantalla

6x Tornillos negros M 5 x 16 mm

2x Tornillos negros M 5 x 20 mm

8x Discos de plástico

2x Tuercas de goma

2x Escuadras de metal

Llave allen 3mm

Torx 25

Montaje:

Coloque la moto sobre una superficie horizontal estable.

Retire los seis tornillos y la pantalla original. ¡ATENCIÓN!

Las arandelas de las tuercas de goma pueden caerse.

Monte la escuadra de metal con los tornillos, los discos

de plástico y las tuercas de goma y ajústelos (P 1).

Posicione la nueva pantalla de revestimiento sobre la

motocicleta y ajústelo primero con los tornillos medios M

5 x 20. Después aquellos que se encuentran en la

escuadra de metal y finalmente los tornillos exteriores,

todos ellos con arandelas de plástico. (P 2).

Apriete todos los tornillos y compruebe con regularidad

que estén bien colocados.

Después del montaje, y más adelante a intervalos regulares, comprobar que todos los tornillos están bien colocados y

dado el caso volver a apretarlos. Limpiar el cristal del parabrisas con una esponja, agua y jabón neutro. Los disolventes,

el alcohol y la gasolina dañan el cristal.

G U I D A A L M O N T A G G I O

F 6 5 0 / 8 0 0 G S

MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen

Tel.: +49 7663 9389 0 + Email: [email protected]

Grazie per aver acquistato un cupolino MRA.

Si prega di leggere attentamente la guida prima del montaggio e di verificare la distinta pezzi. Consigliamo di rivolgersi

a un rivenditore autorizzato per il montaggio.

Distinta pezzi: Attrezzi necessari:

1x Parabrezza

1x Libretto di omologazione

1x Kit di montaggio con:

o6x Viti M 5 x 16

o2x Viti M 5 x 20

o8x Rondelle in plastica

o2x Dadi in gomma

o2x Staffette metalliche

Chiave per viti ad esagono cavo 3mm

Torx 25

Montaggio:

Posizionare il motociclo su una superficie piana e stabile.

Rimuovere con cautela le sei viti e il parabrezza originale.

CAUTELA! Le rondelle nei dadi in gomma potrebbero

cadere.

Montare le staffette metalliche con le viti, le rondelle in

plastica e i dadi in gomma e allinearli (P 1).

Posizionare il nuovo parabrezza sul motociclo e fissarlo

dapprima con le viti centrali M 5 x 20. Poi quelle sulla

staffetta di metallo e infine le viti esterne, tutte con

rondelle in plastica (P 2).

Serrare tutte le viti e di tanto in tanto controllarne la

fermezza.

Dopo il montaggio e, successivamente, a intervalli regolari controllare che tutte le viti siano in sede ed eventualmente

serrarle. Pulire il cupolino con una spugna, acqua e un sapone neutro. Solventi, alcol e benzina lo danneggiano.
