PRP30

PORCELAIN REFLECTIVE RADIANT PANEL

INSTALLATION INSTRUCTIONS

W415-0520 / A / 05.30.07

3. Finished side out, slide each of the side panels into

place along the side walls of the ﬁreplace until they are

tight against the rear panel. FIGURE 2

4. Secure the side panels in place using the black self

drilling screws. FIGURE 3

5. Replace the logs, and close the glass door.

This kit includes:

PART # DESCRIPTION QTY

W090-0116 Rear Panel 1

W090-0117 Side Panel 2

W570-0006 Screws (black self drilling) 4

1. As referenced in your instruction manual, open the

glass door & remove the logs.

2. Remove the 2 screws on the rear wall of the ﬁrebox.

Place the rear panel against the back wall of the ﬁrebox

allowing the cut out section to rest on the log support

bracket. Secure the panel in place using the 2 screws

removed earlier. FIGURE 1

FIGURE 1

FIGURE 2

FIGURE 3

3. Lecôtéﬁniversl'extérieur, glissez chaque panneau latéral en

placelelongdescôtésde la chambre de combustion jusqu'à ce

qu'ils soient serrés contre le panneau arrière. FIGURE 2

4. Fixez les panneaux latéraux en place à l’aide des vis auto-

perceuses noires. FIGURE 3

5. Remettez en place les bûches puis fermez la porte vitrée.

Cet ensemble comprend :

N° DE PIÈCE DESCRIPTION QTÉ

W090-0116 Panneau arrière 1

W090-0117 Panneaux latéraux 2

W570-0006 Vis (auto-perceuses noires) 4

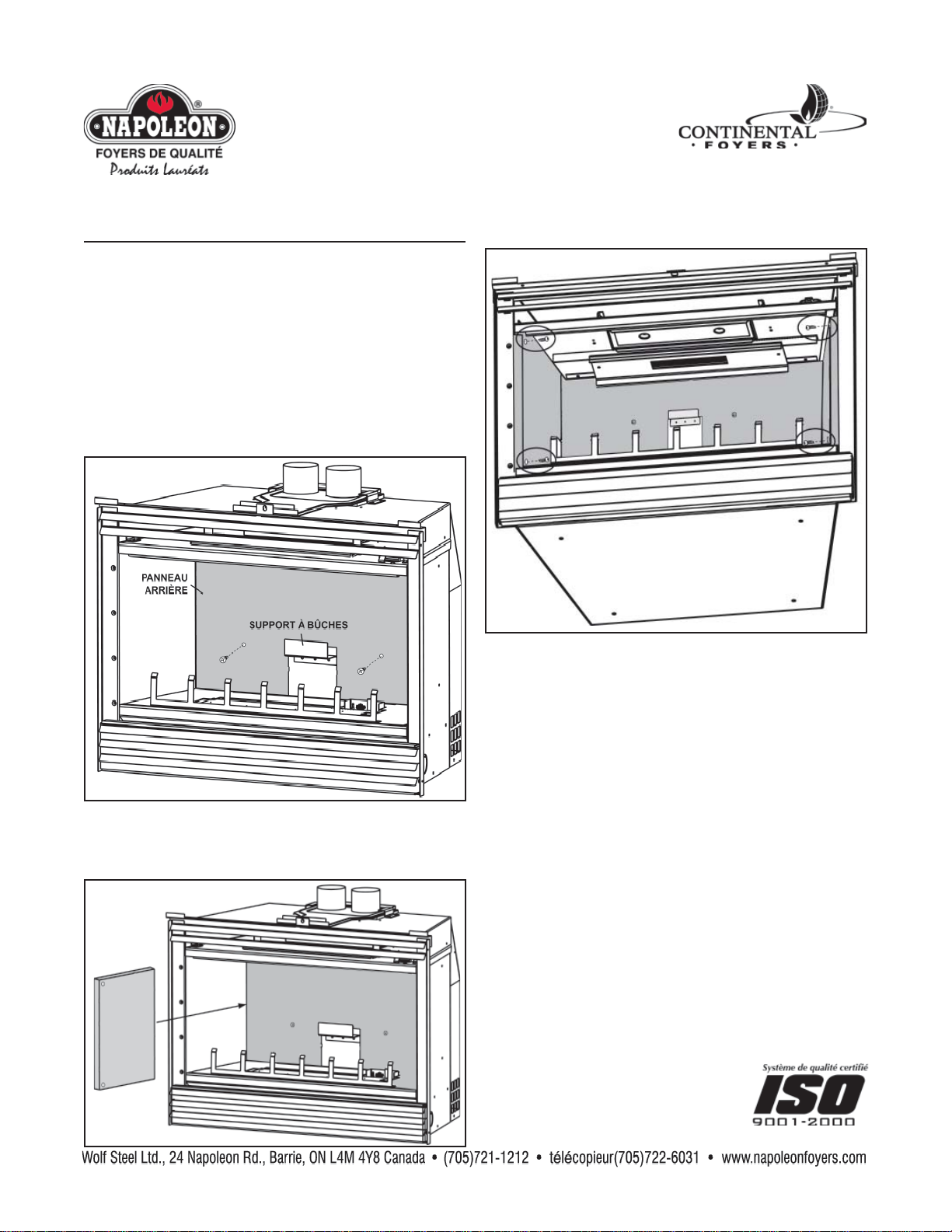

1. Tel que mentionné dans votre manuel d'instructions, ouvrez

la porte vitrée puis retirez les bûches.

2. Retirez les deux vis à l’arrière de la chambre de combustion.

Déposezlepanneauarrièrecontre le mur arrière de la chambre

de combustion, en permettant à la découpe de reposer sur le

support à bûches. Fixez le panneau en place à l’aide des deux

vis retirées auparavant. FIGURE 1

W415-0520 / A / 06.13.07

INSTRUCTIONS D’INSTALLATION

DES PANNEAUX RÉFLECTEURS

RADIANTS EN PORCELAINE PRP30

FIGURE 1

FIGURE 3

FIGURE 2
