Navox 79 27 21 Manuale utente

Fernglas 10x50

Artikel Nr. 79 27 21

Binoculars 10x50

Article No. 79 27 21

Bedienungsanleitung

Instruction Manual

The binoculars are perfect for observations outdoors (e. g. bird

watching, hunting), for vacation, hiking or viewing sport events. The

unit is equipped with multi coated porro prism lens

, providing an

excellent optical and a close-up range of approx. 5 m. The classic

design with rubber armour ensures a safety grip and resistance against

shock. With the high quality multi coating of the lens you will get a

clear, sharp and correct-colour image without disturbing reflexions.

Please familiarize yourself with the proper usage of the unit by reading

and following each chapter of this manual, in the order presented.

This operating instruction contains important details for handling the

unit. Please pass the manual on along with the unit if it is handed over

to a third party!

These instructions will make it easier for you to handle the unit and

help prevent misunderstandings and possible damage or injury.

Das Fernglas ist ideal geeignet für Beobachtungen in der freien Natur

(z. B. Vogelbeobachtung, Jagen), für den Urlaub, Trekking oder bei

Sportveranstaltungen. Es ist ein vollvergütetetes Porroprismenglas mit

exzellenter Optik und einem

Nahbereich von ca. 5 m Abstand.

Klassisches Design mit gummiarmierter Oberfläche für einen sicheren

Griff und Stoßfestigkeit. Das Objektiv besitzt eine hochwertige

Mehrschichtvergütung für ein klares, scharfes, farbgetreues Bild ohne

störende Reflexionen.

Bitte machen Sie sich vor der Inbetriebnahme mit dem Gerät vertraut

und bewahren Sie diese Bedienungsanleitung gut auf.

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetrieb-

nahme und Handhabung. Legen Sie die Anleitung dem Produkt bei,

wenn Sie es an Dritte weitergeben!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen

helfen, Missverständnissen und Schäden vorzubeugen.

Sehr geehrte Damen und Herren

Dear Customers

III

1 Okular Eyepiece

2 Augenmuschel Rubber Eyepiece Cup

3 Drehbares Augenstück Rotating Eyepiece

4 Mitteltrieb Central Drive

5 Stativadapter-Gewinde Tripod Adaptor Thread

6 Objektiv Lens

7 Objektiv-Schutzkappe Lens Cap

8 Okular-Schutzkappe Eyepiece Cap

9 Dioptrie-Skala Dioptre Scale

Übersicht | Overview

Safety Notes............................................................................. Page 5

Feature Explanation.................................................................. Page 6

Operation.................................................................................. Page 7

Cleaning and Storing................................................................ Page 8

Technical Data.......................................................................... Page V

Sicherheitshinweise...................................................................Seite 1

Erklärung der Produktmerkmale ................................................Seite 2

Bedienung.................................................................................Seite 3

Reinigung und Lagerung ...........................................................Seite 4

Technische Daten......................................................................Seite V

Table of Contents

InhaltsverzeichnisÜbersicht | OverviewInhaltsverzeichnis

Sicherheitshinweise

Entsorgen Sie nicht benötigtes Verpackungsmaterial oder lagern Sie

es an einem sicheren Ort. Es besteht Erstickungsgefahr für Kleinkin-

der.

Das Fernglas ist kein Spielzeug und gehört nicht in Kinderhände.

Schauen Sie niemals mit dem Fernglas in die Sonne. Das Anschauen

der Sonne kann dauernden Schaden an den Augen verursachen.

Bei falscher Handhabung kann das Fernglas zum „Brennglas“ werden.

Lassen Sie das Fernglas nicht in der Sonne liegen. Es besteht Brand-

gefahr!

Vermeiden Sie zu starke Erschütterungen und setzen Sie das

Fernglas nicht Tropf- oder Spritzwasser aus. Bewahren Sie das

Fernglas bei Nichtbenutzung an einem trockenen Ort in der Bereit-

schaftstasche auf.

Vermeiden Sie eine längere Aufbewahrung im Auto, insbesondere bei

starkem Sonnenschein, Regenwetter oder bei Kälte. Die auftretenden

hohen Temperatur- und Luftfeuchtigkeitsunterschiede sowie Vibratio-

nen können eine Schädigung der Optik hervorrufen.

Falls am Gerät Schäden auftreten, lassen es durch einen Fachmann

instand setzen oder wenden Sie sich an unsere Kundenbetreuung.

Zerlegen Sie das Gerät nicht und unternehmen Sie keine eigenen

Reparaturversuche.

Beachten Sie bitte zur Vermeidung von Fehlfunktionen,

Schäden und gesundheitlichen Beeinträchtigungen folgende

Hinweise:

Erklärung der Produktmerkmale

Vergrößerung

Ferngläser werden üblicherweise mit einer Zahlenkombination, in diesem

Fall 10x50, beschrieben. Die Zahl 10 gibt den Vergrößerungsfaktor an, die

Zahl 50 den Durchmesser der Objektivlinse in mm. Von dem Durchmesser

hängt ab, wie viel Licht einfallen kann.

Dämmerungszahl

Wie gut sich ein Fernglas verwenden lässt, gibt die sogenannte

Dämmerungszahl an. Je höher diese Zahl, desto besser lassen sich noch

Details in der Dämmerung erkennen. Der Wert ergibt sich aus der Wurzel

des Ergebnisses der Multiplikation von Vergrößerungsfaktor und

Objektivdurchmesser, in unserem Falle der vergleichweise hohe Wert von

22,4. Dadurch ist dieses Fernglas sehr gut für schwache Lichtverhältnisse

geeignet.

Austrittspupille

Als Austrittspupille bezeichnet man die Größe der virtuellen Blende, aus

der das Licht aus dem Fernglas austritt. Sie wird ermittelt indem man den

Objektivdurchmesser durch die Vergrößerung teilt, in diesem Fall rund 5

mm. Sie können die Austrittspupille sehen, wenn Sie das Fernglas in ca.

20 cm Entfernung von den Augen halten und es auf einen hellen

Hintergrund richten. Es erscheint dann ein heller Kreis in der Mitte der

Linse. Je größer die Austrittspupille, desto heller wird das Bild beim

Beobachten erscheinen.

Blickwinkel

Der Beobachtungsbe-

reich ist die Blickweite

in 1000 m Entfernung.

Das Fernglas hat ein

Sehfeld von 100 m auf

1000 m und einen

Blickwinkel von ca.

5,7°.

Blickwinkel

Seh-

feld

Bedienung

1. Ziehen Sie die Okular-Schutzkappe (8) und die Schutzkappen (7) von

den Objektiven ab.

2. Wenn Sie weit- oder kurzsichtig sind, sollten Sie

das Fernglas ohne Brille benutzen. Die Schärfe

regeln Sie mit dem Okular. Bei speziellen

Augenproblemen oder einem Fehlsichtigkeits-

unterschied zwischen den beiden Augen größer

als ± 4 Dioptrien, sollten Sie Ihre Brille beim

Beobachten tragen. Stellen Sie das rechte

Okular auf die 0-Dioptrien Einstellung (beide

weiße Punkte müssen in einer Linie stehen).

3. Drehen Sie die Augenmuscheln

(2) gegen den Uhrzeigersinn, um

ein volles Bild ohne schwarze

Kanten zu sehen. Nun haben Sie

den richtigen Abstand zum

Okular eingestellt. Wenn Sie

eine Brille tragen, lassen Sie die

Augenmuscheln unten.

4. Schließen Sie jetzt das rechte Auge und beobachten Sie ein Objekt

nur mit dem linken Auge. Stellen Sie das Fernglas durch Drehen des

Mitteltriebs (4) so ein, dass Sie ein scharfes Bild sehen. Öffnen Sie

das rechte Auge und schließen das linke. Drehen Sie nun das dreh-

bare Augenstück (3) des rechten Okulars, bis Sie das Objekt scharf

und klar sehen. Beide Seiten sind jetzt scharf eingestellt.

Bedienung

Befestigungsschlaufe für Nackenband

Befestigen Sie das Nackenband bei Bedarf an den vorgesehenen

Befestigungsschlaufen. Achten Sie darauf, dass das Band sicher befestigt

ist und sich nicht lösen kann.

Lassen Sie das Fernglas nicht am Nackenband hin- und her schwingen.

Das Fernglas könnte beschädigt werden, wenn es auf andere Objekte

stößt.

Wenn Sie das Fernglas mit dem Nackenband tragen, achten Sie darauf

nicht hängen zu bleiben. Es besteht Verletzungsgefahr!

Stativadapter-Gewinde

An der Vorderseite des Mitteltriebes befindet sich unter der Plastikkappe

ein Stativadapter-Gewinde (5). Zum Abnehmen der Plastikkappe, drehen

Sie die ab. Ein Stativadapter kann separat bei Westfalia bestellt werden

unter der Artikel Nr. 83 20 71. Ein Stativ empfiehlt sich besonders bei

längerer Beobachtung.

Um Schäden zu vermeiden, achten Sie darauf, dass das Stativ immer

einen sicheren Stand hat.

Reinigung und Lagerung

Verwenden Sie zum Reinigen der Linsen nur das mitgelieferte

Reinigungstuch oder ein anderes weiches Tuch, z.B. ein Brillenputz-

tuch. Falls noch Schmutzreste auf den Linsen bleiben, befeuchten Sie

das Tuch mit etwas reinem Alkohol oder Linsenreiniger.

Alternativ können Sie auch einen Reinigungspinsel verwenden.

Das Fernglas ist wartungsfrei. Nehmen Sie es niemals zur Reinigung

auseinander!

Vermeiden Sie zu starke Erschütterungen. Bewahren Sie das Fernglas

bei Nichtbenutzung an einem trockenen Ort auf. Vermeiden Sie

Aufbewahrung im Auto, da große Temperaturschwankungen und

Vibrationen die Optik in Mitleidenschaft ziehen.

Ihr Fernglas wird mit Staubschutzkappen geliefert. Decken Sie hiermit

Ihr Fernglas ab, wenn Sie es nicht benutzen.

Safety Notes

Dispose of the packaging materials carefully or store it in a safe place.

It may become a deadly toy for small children.

The unit is not a toy and does not belong in the hand of children.

Do not look with the binoculars into the sun. To look into the sun will

cause eye damage or even blindness.

If the unit is handled improperly the binoculars may act as “burning

lens”. Do not leave the binoculars in the sun. There is risk of fire!

Avoid strong vibration and do not expose the binoculars to dripping of

splashing water. While the unit is not in use, store it in a dry place in

the shipping bag.

Do not store the unit in your car for extended amounts of time,

especially during extremely hot or cold spells or in heavy rainfalls,

because the resulting changes in temperature and humidity may

damage or misalign the optical system.

Should the binoculars become damaged do not use it and have it

repaired by a professional or contact our customer support depart-

ment. Do not disassemble the unit or try repairing it yourself.

Please note the following safety notes to avoid malfunc-

tions, damage or physical injury:

Feature Explanation

Magnification

Prismatic binoculars are defined to a combination of numbers, here 10x50

mm. The 10 indicates the magnification and the 50 is for the diameter of

the front lens in millimetres. This diameter determines how much light can

enter into the optical system.

Twilight Output

The twilight output is an important factor to quantify the ability how much

details you can see in dim light. The higher the value, the more you can

see details in twilight. The factor is found by multiplying the objective lens

diameter by the magnification and then finding the square root of that

product. In this case the value is 22.4. With this feature the binoculars is

perfect for viewing objects in dim light conditions.

Exit Pupil

The exit pupil is the size of a virtual aperture, from which rays pass

through binoculars. To find the exit pupil size, divide the diameter of the

objective lens by the magnification, in this case approx 5 mm. You can

see the exit pupil if you hold the binoculars approx. 20 cm away from the

eyes and look into a bright afterimage. You will see a bright circle in the

centre of the lens. The larger the exit pupil is, the brighter the image will

be while observing the object.

Angle of Vision

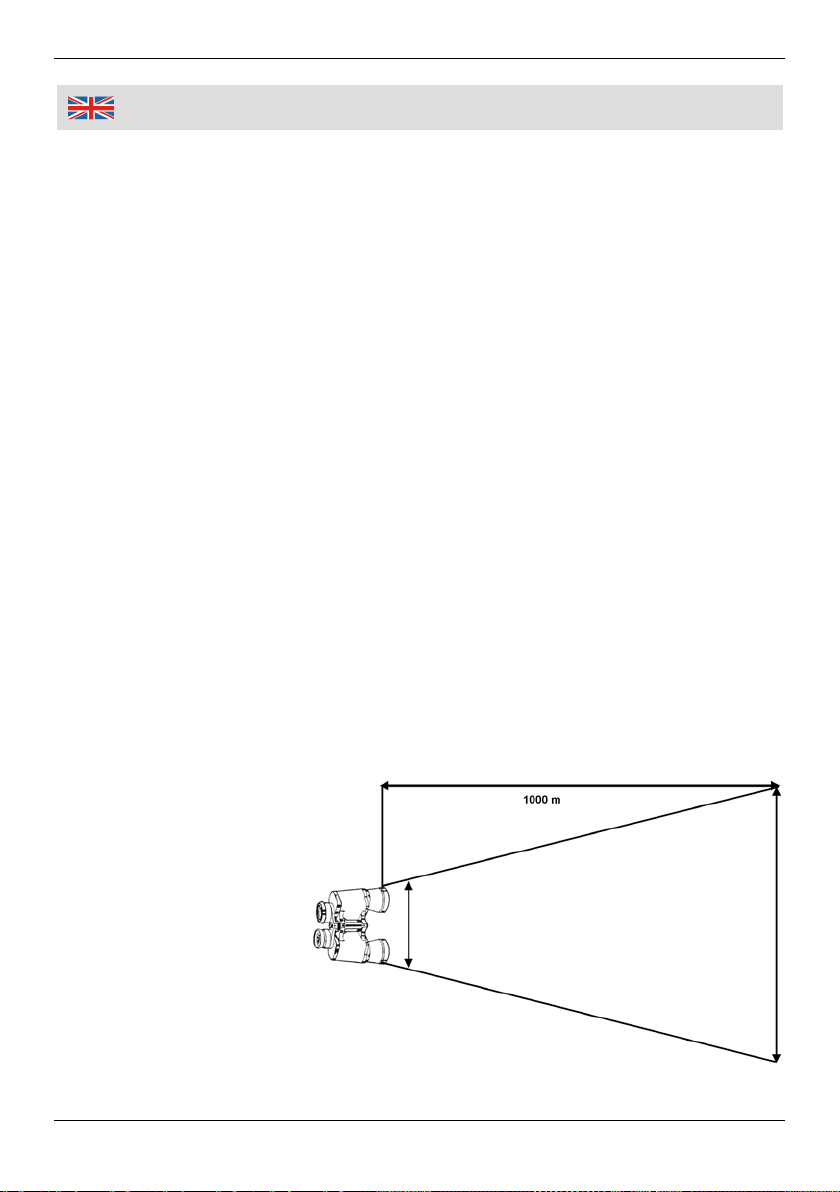

The FOV (field of view)

is indicated in a dis-

tance of 1000 m. The

unit has a FOV of 100

m at 1000 m distance

and an angle of vision

of approx. 5.7º.

Angle of Vision

FOV

Indice

Lingue:

Altri manuali Navox Binocolo

Navox

Navox 82 08 36 Manuale utente

Manuali Binocolo popolari di altre marche

Celestron

Celestron VistaPix 72218 Manuale utente

Levenhuk

Levenhuk Atom Digital DNM200 Manuale utente

ATN

ATN PS-15 Manuale utente

Bresser

Bresser TOPAS 7x50 Manuale utente

Berger & Schroter

Berger & Schroter LN-G3-B50 Manuale utente

Leica

Leica geovid 8x42 HD-R Manuale utente

Noblex

Noblex NF 8 x 42 inception Manuale utente

Newcon Optik

Newcon Optik AN Series Manuale utente

PHOTONIS

PHOTONIS VYPER Manuale utente

ATN

ATN 6015-WPT Manuale utente

Famous Trails

Famous Trails ViewCatcher DCB 822 Manuale utente

AGM

AGM EXPLORATOR FSB50-640 Manuale utente

Opticron

Opticron Marine-3 7x50 BIF.GA Guida all'installazione

Kayoba

Kayoba 009129 Manuale utente

Vixen

Vixen ARENA Series Manuale utente

MAGINON

MAGINON NVB 60 Manuale utente

Leica

Leica Geovid 56 Manuale utente

Leica

Leica GEOVID PRO Manuale utente
