Nemo SKILLED Manuale utente

BSKL0212G316CS

(mm)

* not included.

* BOXSKILL1 (for outdoor)

100

Ø 112

L=1mt (sez. 4x0,5mm2)

IP67

max

35˚C

-20˚C

3,6W

Ø 105

Ø 118

(vedere istruzioni del controller scelto/see

istructions from choosen controller)

Slave DMX 12V-24V(max 150W24V)

CONTROLLER DMX

WSLAVEDMX12/24V

Controller RGB DMX/RGB DMX

Controller

non inclusi/not included

Caratteristiche/

Specications

QDMX512/CAP

WTELEC-RGB (opz.) Telecomando/Remote control

Tappo terminale DMX/DMX end-cap

(vedere istruzioni slave DMX/see istructions of the slave DMX)

(vedere istruzioni telecomando/see instructions of remote control)

ATTENZIONE: la morsettiera di alimentazione non è inclusa

ATTENTION: electrical clamp is not included

IN24VDC

DRIVER 24V

Alimentatori/ LED Drivers

non inclusi/not included

Caratteristiche/

Specications

si consiglia la conservazione delle seguenti istruzioni - we suggest you to keep this copy for your les

MADE in ITALY_03 - 2020 (M)

ILTI LUCE srl · Lungo Dora P. Colletta, 113/9· 10153 Torino (Italy); tel (39) 011 765 73 01; www.nemolighting.com; nemostudio@nemolighting.com

BOXSKILL1

Filo Verde/Green cable (-)

Filo blu / Blue cable (-)

Filo rosso/Red cable (-)

Filo Bianco/White cable (+)

-L'installazione deve essere fatta da personale qualicato.

-Installation should be carried out by a suitable qualied installer.

-Pulire periodicamente la supercie frontale del faretto.

Non utilizzare detersivi a base acida.

-Periodically clean the frontal part of the spot.

Do not use acid substances.

-Non aprire il faretto

-Do not open the spot.

-Togliere tensione prima di eseguire operazioni di manutenzione.

-Disconnect main voltage before maintenace operation.

-Tutte le operazioni di cablaggio e manutenzione vanno eseguite con

l’interruttore generale in posizione OFF.

-All wiring and maintenance must be performed with the main switch

in the OFF position.

-In caso di guasti, previa autorizzazione al reso di ILTI Luce, il prodotto

non dovrà essere aperto, il pressacavo non deve essere smontato e il

cavo deve essere tagliato lasciandone almeno 10/15cm.

-In case of failure,upon a return authorization of ILTI LUCE, the

product will not have to be opened,the cable gland must not be

removed and the cable must be cut leaving at least 10/15cm

-Per un corretto funzionamento, l’apparecchio necessita di

relativo schermo di protezione integro.

-For a proper operation, thetting requires its protective

undamaged screen.

GENERALI / GENERALS

MANUTENZIONE/

MAINTENANCE

- Il LED e il cavo non sono sostituibili

- LED and cable are not replaceable

La temperatura dello schermo di protezione potrebbe raggiungere i 45°C.

Protective screen temperature can reach 45°C.

SKILLED 03 SUV RGB gen.2 ISTRUZIONI DI MONTAGGIO / INSTALLATION INSTRUCTIONS

SKILLED

Secondo la direttiva comunitaria WEEE (Waste Electrical and Electronic

Equipment) l’apparecchio non può essere smaltito con i riuti

indierenziati. Deve essere portato nelle strutture locali per lo

smaltimento ed il riciclaggio dei prodotti elettronici.

In accordance with EU Directive WEEE (Waste Electrical and Electronic

Equipment), luminaires must not be disposed of with other household

waste. At the end of their life, luminaires must be taken to the appropriate

local facility available for the disposal or recycling of electronic products.

-Eettuare il cablaggio usando un sistema che garantisca almeno il

grado IP del faretto.

-Make the wiring using a system that guarantees at least the IP grade of

the spot.

- Dare tensione all’impianto solo dopo aver collegato tutti i LED

all’alimentatore.

- Connect the tting to the power supply only after connecting all LED

to the driver.

CABLAGGIO/

WIRING

SMALTIMENTO/

DISPOSAL

IP67 application

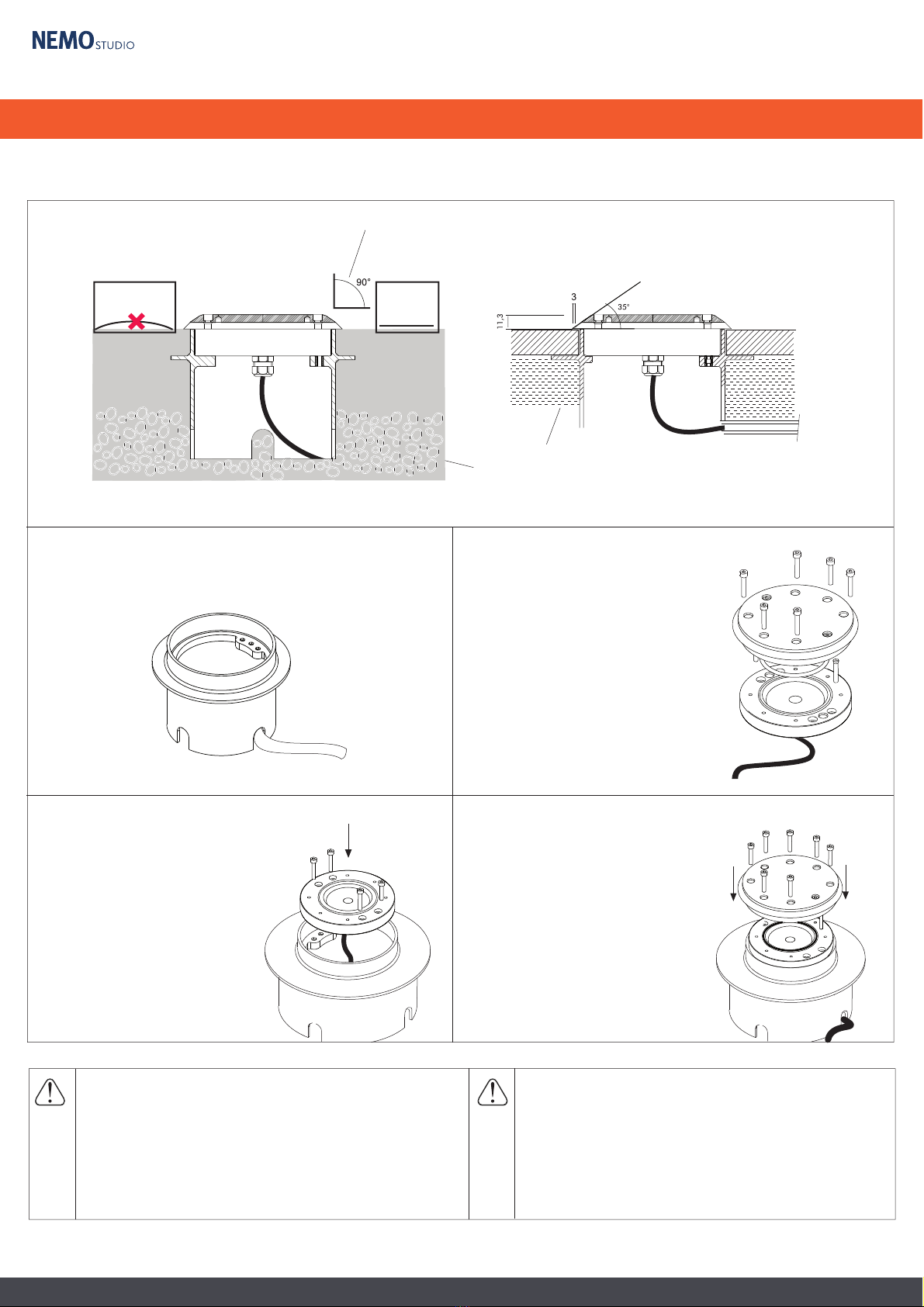

2- Svitare le 8 viti e sollevare i due dischi

superiori del faretto.

Unscrew the s8 crews and raise the top of the

spot.

si consiglia la conservazione delle seguenti istruzioni - we suggest you to keep this copy for your les

MADE in ITALY_03 - 2020 (M)

ILTI LUCE srl · Lungo Dora P. Colletta, 113/9· 10153 Torino (Italy); tel (39) 011 765 73 01; www.nemolighting.com; nemostudio@nemolighting.com

3- Inserire la base del faretto(1) agevolando

l’ingresso del cavo nella cassaforma, ssarla

con le 4 viti in dotazione.

Insert the base of the spot (1) and the cable

in the recessed box, xed it with 4 screws

included.

1- Posizionare con la malta il pozzetto nella zona interessata facendo uscire il tubo

per il passaggio del cavo elettrico al suo interno.

Place the pot with the mortar extracting the tube out for the passage of electrical

cable inside.

NO SI

4- Riposizionare gli elementi nell’ordine corretto

facendo attenzione alla corretta disposizione

dell’ O.R.

IMPORTANTE: stringere le viti ed assicurarsi che il

faretto sia chiuso in maniera corretta.

Put all elements back following to the correct

sequence and install correctly O.R.

WARNING: properly tighten/seal the top portion

of the xture.

Assicurasi della presenza di materiale

drenante sotto la cassaforma.

Ensure presence of material wich allow the

dreinage under the box.

Posizione corretta cassaforma nel terreno /

Correct position of box

(1)

SKILLED 03 SUV RGB gen.2 ISTRUZIONI DI MONTAGGIO / INSTALLATION INSTRUCTIONS

SKILLED

si consiglia la conservazione delle seguenti istruzioni - we suggest you to keep this copy for your les

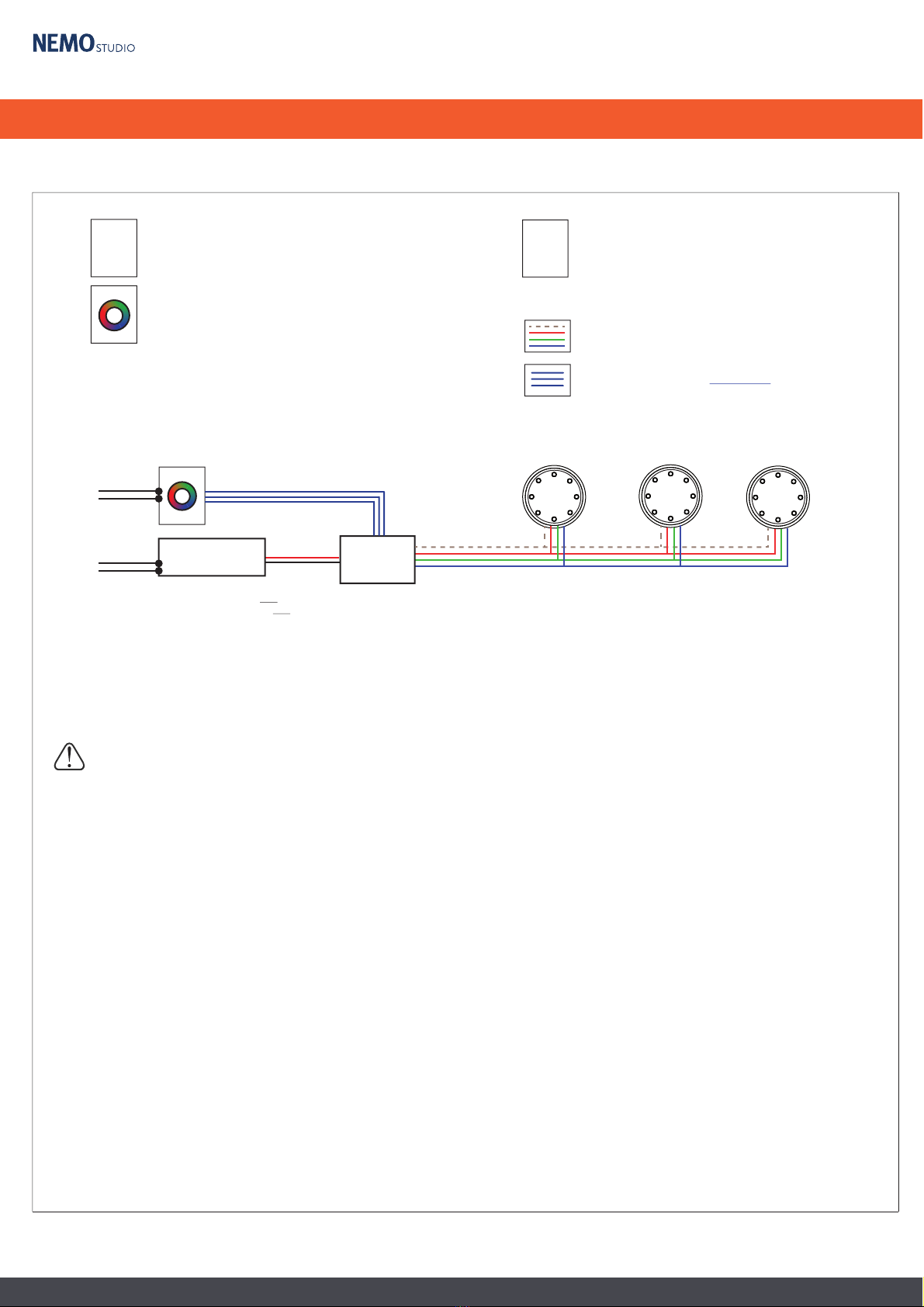

Centralina DMX/Controller DMX

Master DMX

Slave DMX 12/24V**

WSLAVEDMX12/24V

Alimentatore/Feeder

WALIMLEDxxxxx

Controller DMX RGB

30m dall’alimentatore/

30m from driver

(ex.cable 2x1mm2)***

cavo alimentazione lampada max 20m TOT. (cavo 4x0,5mm2)

Lamp feeding cable max 20m TOT. (cable 4x0,5mm2)

NS+

50/60 Hz

110V-240V*

50/60 Hz

110V-240V*

Segnale DMX/DMX signal 200 mt. TOT

MADE in ITALY_03 - 2020 (M)

ILTI LUCE srl · Lungo Dora P. Colletta, 113/9· 10153 Torino (Italy); tel (39) 011 765 73 01; www.nemolighting.com; nemostudio@nemolighting.com

* Vericare la tensione di ingresso supportata dagli alimentatori / Verify the input tension supported from drivers

** Portata massima su WSLAVEDMX12/24V: max 150W24V

Maximum load on WSLAVEDMX12/24V: max 150W24V

Connessione in parallelo / Parallel connection

***Vericare distanze e portata dei cavi per evitare cadute di tensione/ Check distance and cables used to avoid voltage drop

SKILLED 03 SUV RGB gen.2 ISTRUZIONI DI MONTAGGIO / INSTALLATION INSTRUCTIONS

SKILLED
