NeoMounts FPMA-W460BLACK Manuale utente

INSTRUCTION MANUAL

WWW.NEOMOUNTS.COM

FPMA-W460BLACK

TV wall mount

TV wandsteun

TV Wandhalterung

Support mural pour TV

Supporto TV a parete

Soporte de pared para TV

Suporte de parede para TV

Vægbeslag TV

TV veggfeste

TV-väggfäste

TV seinäteline

Uchwyt ścienny do TV

Nástěnný držák na TV

Nástenný držiak na TV

Suport TV de perete

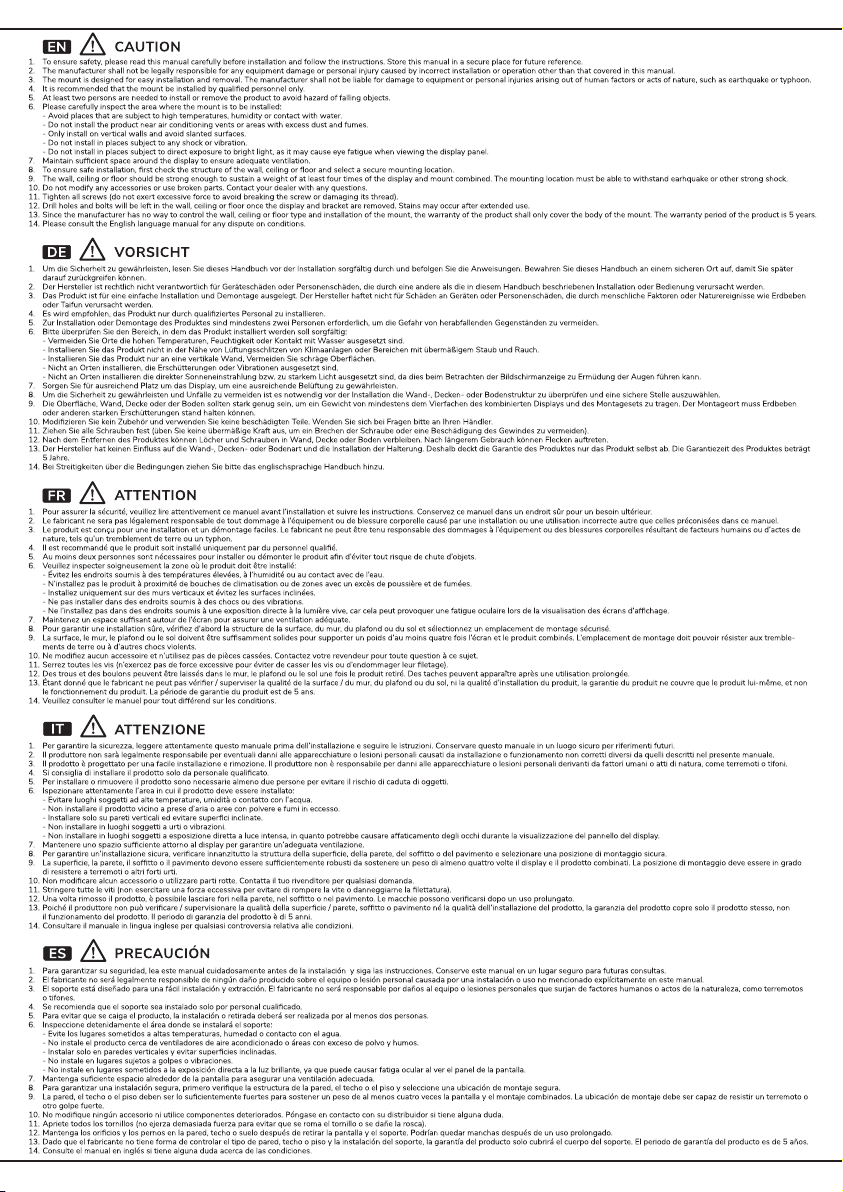

100mm

75mm

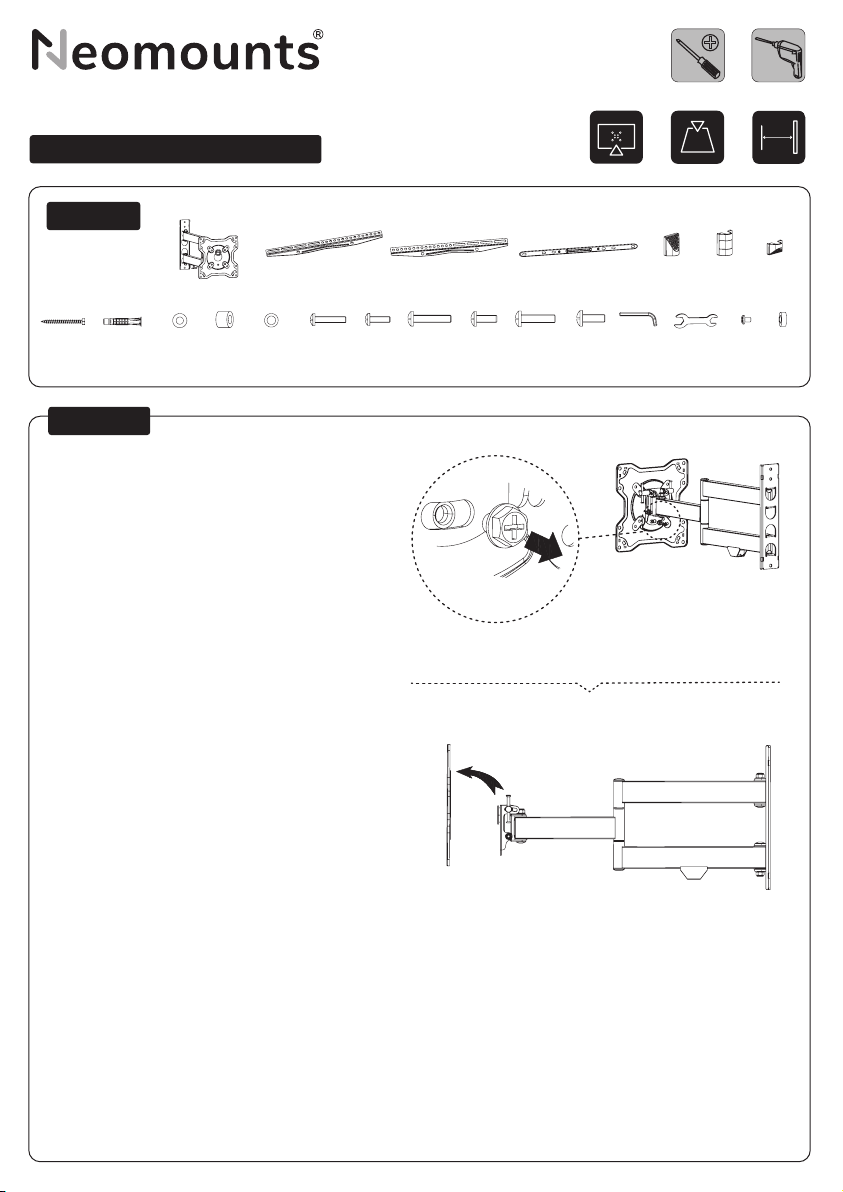

Remove the VESA plate from the mount

Verwder de VESA plaat van de steun

Entfernen Sie der VESA-Platte von die Halterung

Retirez la plaque VESA du support

Rimuovere la piastra VESA dal supporto

Desconecte la placa VESA del soporte

Remova a placa VESA do suporte

Zdejm płytkę VESA z uchwytu

PARTS

FPMA-W460BLACK

STEP 1

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Distance to wall

Gas spring

Quick-release VESA

Pull & release brackets

Media player space

Level adjustment

Cable management

Padlock

Push out / Pop out

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Distance to wall

Gas spring

Quick-release VESA

Pull & release brackets

Media player space

Level adjustment

Cable management

Padlock

Push out / Pop out

0-40 kg

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Distance to wall

Gas spring

Quick-release VESA

Pull & release brackets

Media player space

Level adjustment

Cable management

Padlock

Push out / Pop out

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Distance to wall

Gas spring

Quick-release VESA

Pull & release brackets

Media player space

Level adjustment

Cable management

Padlock

Push out / Pop out

75x75 -

600x400 mm

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Distance to wall

Gas spring

Quick-release VESA

Pull & release brackets

Media player space

Level adjustment

Cable management

Padlock

Push out / Pop out

Screen size

VESA

Weight capacity

Tilt

Swivel

Rotate

Height

Distance to wall

Gas spring

Quick-release VESA

Pull & release brackets

Media player space

Level adjustment

Cable management

Padlock

Push out / Pop out

6-51 cm

Tool

Pencil Drill Tape measure

Tool Pencil

Drill

Tape measure

STEP 1

(x1) (x1) (x1) (x2) (x1) (x1) (x1)

A. M6,3x65

(x3)

B. Ø10x61

(x3)

C. Ø5xØ16x1,5

(x4)

D. (x4) E. Ø6,5xØ16x1,5

(x3)

F. M5x30

(x4)

G. M5x15

(x4)

H. M6x30

(x4)

I. M6x15

(x4)

J. M8x30

(x4)

K. M8x15

(x4)

L. S=6

(x1)

M. S=13

(x1)

N. M8x12

(x8)

(x4)

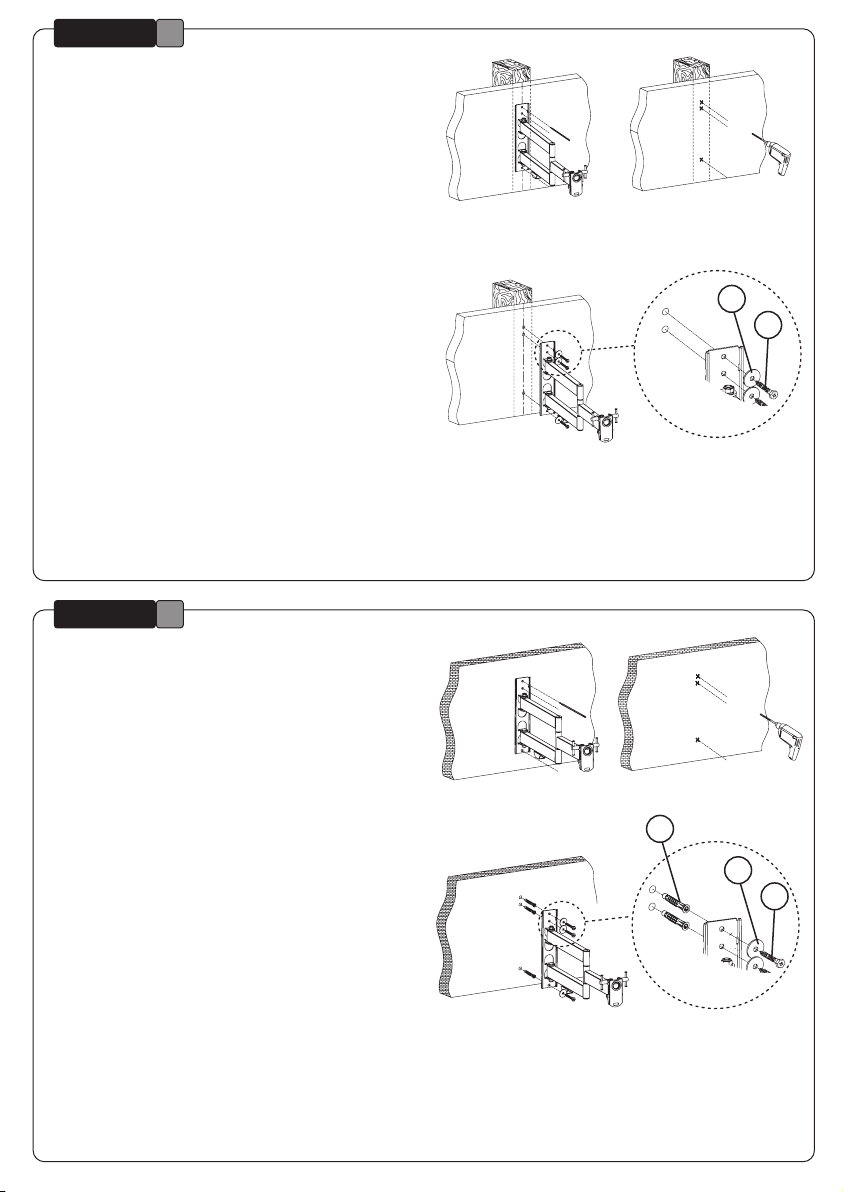

Install the wall plate on a stud wall

Bevestig de muurbeugel aan een houten balk

Befestigen die Wandplatte auf einem Holzbalken

Installez la plaque murale sur un mur en bois ou en

plaque au platre

Installare la piastra di parete su un perno in legno

Fe el soporte de pared a una viga de madera

Instale a placa do suporte de parede num poste de

madeira

Zamontuj płytę ścienną do drewnianej powierzchni

Install the wall plate on a solid brick or concrete wall

Bevestig de muurbeugel aan een stevige stenen of

betonnen muur

Installieren Sie die Wandplatte an einer soliden Ziegel-

oder Betonwand

Installez la plaque murale sur un mur de brique ou de

béton

Installare la piastra di parete su un muro di mattoni

o cemento

Fe el soporte de pared a una piedra sólida o muro de

hormigón

Instalar a placa de parede numa parede sólida de tolo

ou betão

Zamontuj płytę ścienną do ściany z cegły lub betonu

STEP 2

Use spacers if necessary

Gebruik afstandhouders indien nodig

Verwenden Sie Distanzscheiben wenn nötig

Utilisez des entretoises si nécessaire

Utilizzare distanziatori, se necessario

Utilice espaciadores si es necesario

Utilize separadores se necessário

Użyj dystansów jeśli jest taka potrzeba

Place the decorative covers

Plaats de decoratieve afdekkapjes

Platzieren Sie die dekorativen Abdeckungen

Placez les couvertures décoratives

Posizionare le coperture decorative

Coloque las tapas decorativas

Colocar as tampas decorativas

Umieścić osłony dekoracyjne

Attach the VESA plate to the screen

Bevestig de VESA-plaat aan het scherm

Befestigen Sie die VESA-Platte am Bildschirm

Fixer la plaque VESA à l’écran

Fissare la piastra VESA allo schermo

Coloque la placa VESA en la pantalla

Fixe a placa VESA ao ecrã

Przymocuj płytkę VESA do ekranu

STEP 3

STEP 4 A

OPTION

H / J

I / K

Install the adapter brackets and attach the VESA plate

to the screen

Bevestig de adapter steunen en bevestig de VESA plaat

aan het scherm

Montieren Sie die Adapterhalterungen und befestigen

Sie die VESA-Platte an den Bildschirm

Fixer les supports adaptateurs et xez la plaque VESA

à l’éran

Il montaggio del adattatore e collegamento del piatto

VESA al monitor

Instalación de brazos adaptadores y coloque la placa VESA

en la pantalla

Instalação de braços adaptadores e colocar a placa VESA

no monitor

Zainstaluj ramiona uchwytu i montaż płytki VESA do

monitora

Use spacers if necessary

Gebruik afstandhouders indien nodig

Verwenden Sie Distanzscheiben wenn nötig

Utiliser des entretoises si nécessaire

Utilizzare distanziatori, se necessario

Utilice separadores si es necesario

Utilize separadores se necessário

Użyj dystansów jeśli jest taka potrzeba

STEP 4

OPTION

H / J

I / K

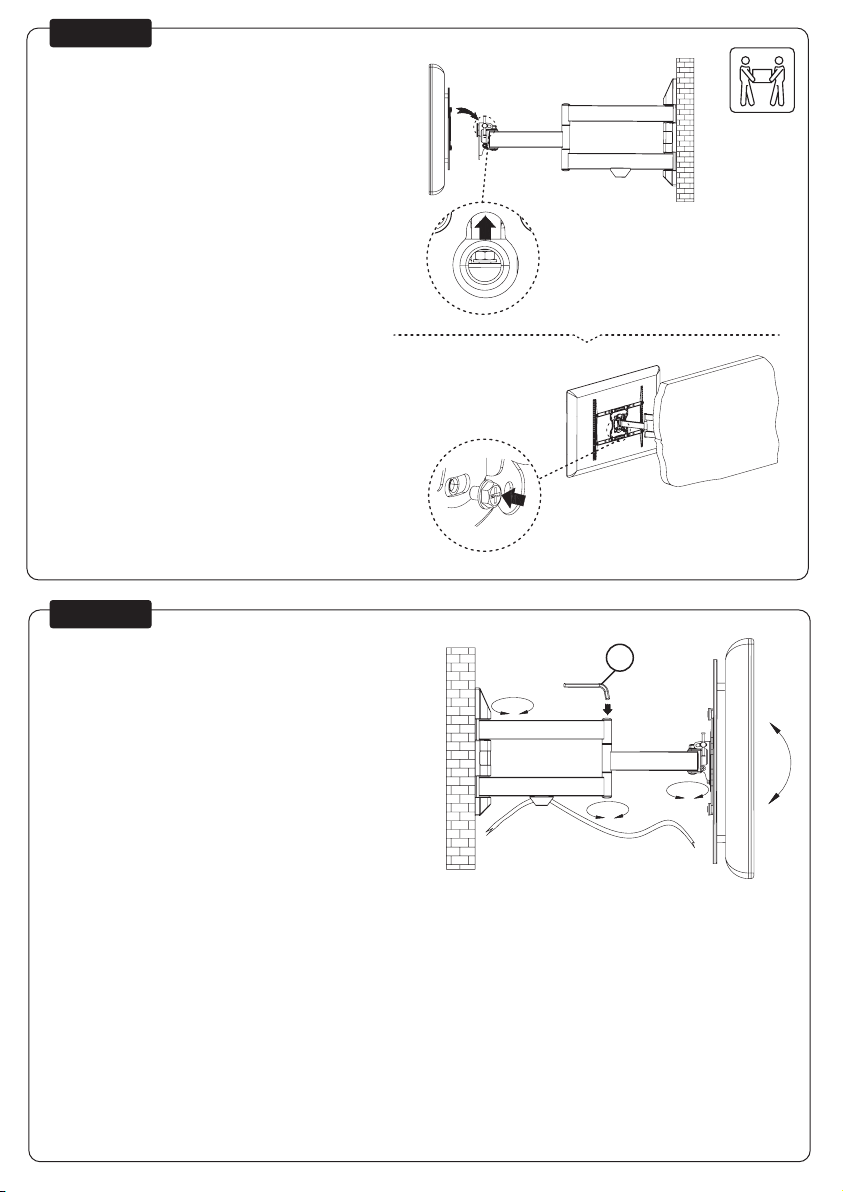

Attach the screen to the bracket and secure it

Bevestig het scherm op de beugel en zet vast

Befestigen Sie den Bildschirm an der Halterung

und sichern Sie ihn

Attachez l’écran au support et xez-le

Fissare lo schermo alla staffa e ssarlo

Coloque la pantalla en el soporte y fela

Fixar o ecrã ao suporte e xá-lo

Przymocuj ekran do uchwytu i zabezpiecz go

STEP 5

Adjust the mount to the desired position and loosen or

tighten the screws if necessary

Stel de steun in op de gewenste positie en draai de schroe-

ven vaster of losser indien nodig

Bringen Sie die Halterung in die gewünschte Position, durch

lockern oder anziehen der Schrauben

Ajustez le support à la position souhaitée et serrez ou desser-

rez les vis si nécessaire

Regolare il supporto nella posizione desiderata e allentare o

serrare le viti se necessario

Coloque el soporte en la posición deseada y gire los tornillos

si es necesario

Ponha o suporte na posição desejada e afrouxe ou aperte os

parafusos, se necessário

Dostosuj pozycję uchwytu do twoich wymagań i poluzuj zaciś-

n śrubki, jeśli to konieczne

STEP 6

+5°

-15°

+5°

23.11
