NETGEAR WNDR3700v3 Manuale utente

Mai 2011

208-10775-02

v0.1,0

NETGEAR, Inc.

350 East Plumeria Drive

San Jose, CA 95134 USA

Installationshandbuch für

den N600 Wireless

Dualband Gigabit Router

WNDR3700v3

Marken

NETGEAR, das NETGEAR-Logo und Connect with Innovation sind Marken und/oder eingetragene Marken von

NETGEAR Inc. und/oder seiner Tochtergesellschaften in den USA und/oder anderen Ländern. Informationen können

ohne vorherige Ankündigung geändert werden. Andere Marken- und Produktnamen sind eingetragene Marken oder

Marken der jeweiligen Inhaber.

Nutzungsbedingungen

Zur Verbesserung des internen Designs, des Betriebs und/oder der Zuverlässigkeit behält NETGEAR sich das Recht vor,

die in diesem Dokument beschriebenen Produkte ohne vorherige Ankündigung zu ändern.

NETGEAR lehnt im Zusammenhang mit dem Einsatz oder der Anwendung der hier beschriebenen Produkte oder

Schaltpläne jegliche Haftung ab.

Inhalt iii

Inhalt

Installationshandbuch für den N600 Wireless Dualband Gigabit Router

WNDR3700v3

Ihr Wireless Router ................................................................................................................1

Auspacken des Wireless Routers ...................................................................................... 1

Hardware-Funktionen ........................................................................................................ 2

Vorderseite .................................................................................................................. 3

Rückseite .................................................................................................................... 5

Etikett des Routers ......................................................................................................6

Positionieren des Wireless Routers ................................................................................... 6

Installieren des Wireless Routers ......................................................................................7

Aktualisieren der Router-Firmware ....................................................................................8

Installieren des Wireless Routers mithilfe des Setup-Assistenten ...................................9

Installieren des Wireless Routers ohne den Setup-Assistenten ..................................... 11

Anschließen des N600 Wireless Gigabit Routers ............................................................ 11

Überprüfen der Verbindung ............................................................................................. 14

Einrichten des Routers für den Internetzugang ...............................................................15

Konfigurieren Ihres WLANs ................................................................................................19

Anmelden am Router nach der Installation und Suchen nach neuer Firmware ..............19

Konfigurieren der WLAN-Einstellungen und Sicherheitsoptionen ................................... 20

Manuelles Einrichten der SSID und der Wireless-Sicherheitseinstellungen .............20

Konfigurieren des WLANs mithilfe von „Push 'N' Connect“ (WPS) ........................... 23

Testen der drahtlosen Verbindung ................................................................................... 24

Fehlerbehebung ...................................................................................................................26

Was Sie zuerst überprüfen sollten ...................................................................................26

Überprüfen der allgemeinen Routerfunktionen ................................................................ 27

Behebung von Problemen bei der Anmeldung ................................................................ 29

Überprüfen der ISP-Verbindung ...................................................................................... 30

Abrufen einer Internet-IP-Adresse ............................................................................31

Inhalt iv

Fehlerbehebung bei PPPoE ...................................................................................... 31

Fehlerbehebung im Zusammenhang mit dem Internetzugriff ...................................32

Fehlerbehebung von Verbindungsproblemen mithilfe des Ping-Dienstprogramms .........33

Testen des Pfads vom PC zum Router .....................................................................33

Testen der Verbindung zwischen PC und Internet ....................................................34

Technische Daten................................................................................................................. 35

Werkseitige Voreinstellungen .......................................................................................... 35

Wiederherstellen des Standardpassworts und der werkseitigen Voreinstellungen ..........38

Weiterführende Dokumente ................................................................................................39

Registrierung und Zertifizierungen ..................................................................................... 40

Ihr Wireless Router 1

Ihr Wireless Router

Herzlichen Glückwunsch zum Kauf des NETGEAR® N600 Wireless Dualband Gigabit Router

WNDR3700v3.

Bevor Sie mit der Installation Ihres Routers beginnen, überprüfen Sie bitte den Packungsinhalt

(siehe „Auspacken des Wireless Routers“ auf Seite 1). Machen Sie sich mit der Vorder- und

Rückseite Ihres Routers – vor allem mit den LEDs – und den wichtigen Angaben auf dem Etikett

vertraut (siehe „Hardware-Funktionen“ auf Seite 2). Lesen Sie anschließend den Abschnitt

„Positionieren des Wireless Routers“ auf Seite 6, und wählen Sie einen optimalen Standort für die

Installation Ihres Routers.

Auspacken des Wireless Routers

In der Produktpackung sollten folgende Teile enthalten sein:

• N600 Wireless Gigabit Router

• aufschiebbarer Fuß für den N600 Wireless Gigabit Router

• Netzteil (je nach Region unterschiedlich)

• gelbes Netzwerkkabel

• NETGEAR-Installationsanleitung

•Ressourcen-CD mit folgendem Inhalt:

– Smart Wizard™ Installationsassistent (Autorun.exe)

– PDF-Version dieses Handbuchs

– Link zum Online-Benutzerhandbuch

Falls eines dieser Elemente fehlt, beschädigt oder das falsche Modell ist, wenden Sie sich bitte

an Ihren NETGEAR-Fachhändler. Bewahren Sie den Karton sowie das Original-

Verpackungsmaterial für den Fall auf, dass Sie das Produkt zu einem späteren Zeitpunkt zur

Reparatur einsenden müssen.

Ihr Wireless Router 2

So bereiten Sie die Installation Ihres Routers vor:

1. Entfernen Sie vorsichtig den Schutzfilm von der Oberseite des Routers.

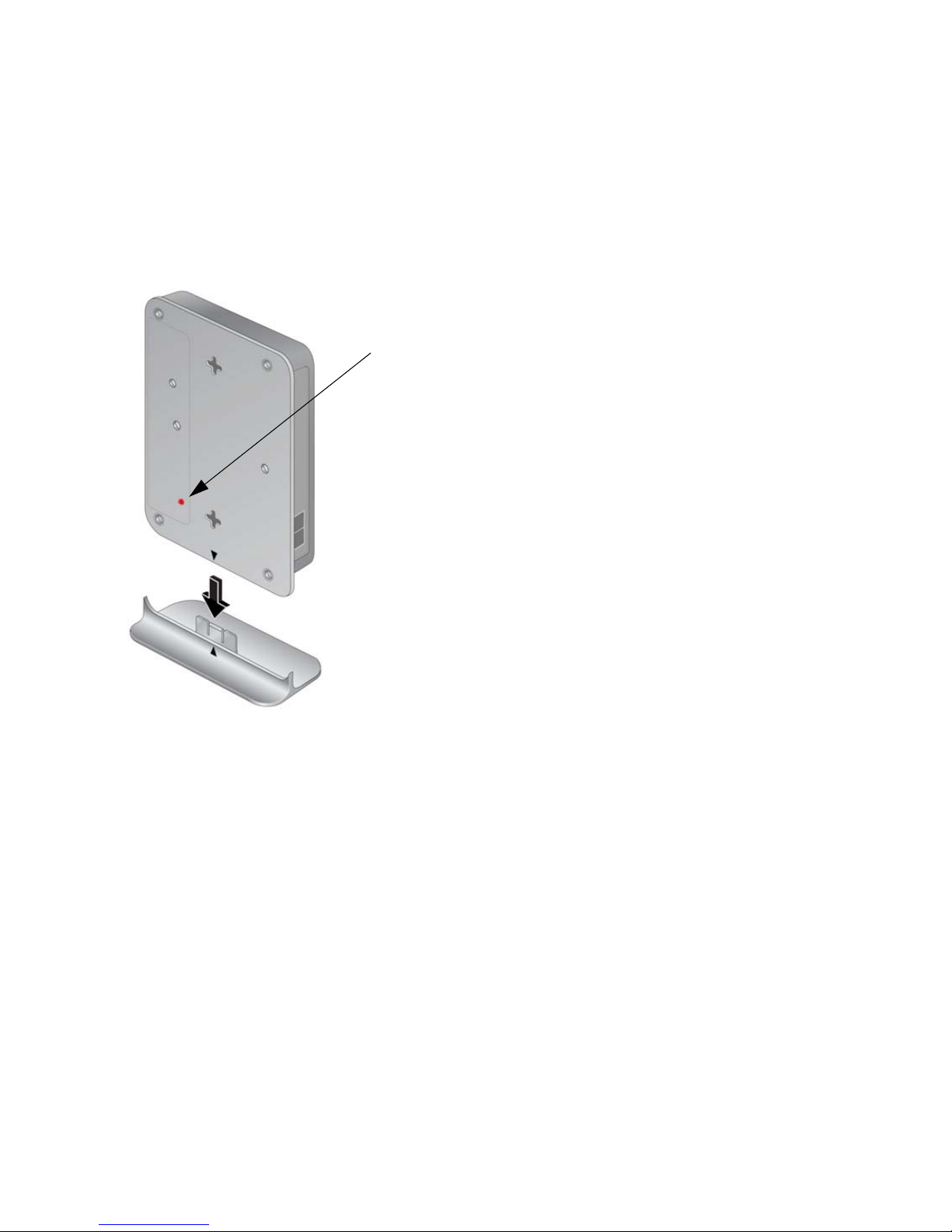

2. Richten Sie den N600 Wireless Gigabit Router ein, indem Sie den Pfeil an der Basis am Pfeil

an der Rückseite des Gehäuses ausrichten und den Router auf die Basis schieben.

3. Platzieren Sie den Router an einem geeigneten Standort: in der Nähe einer Steckdose und (für

Ihre kabelgebundenen Computer) in Reichweite der Netzwerkkabel.

Hardware-Funktionen

Vor dem Installieren und Anschließen des Routers sollten Sie sich mit der Vorder- und Rückseite

des Routers vertraut machen, vor allem mit den LEDs an der Vorderseite.

Abbildung 1

Reset-Taste

Ihr Wireless Router 3

Vorderseite

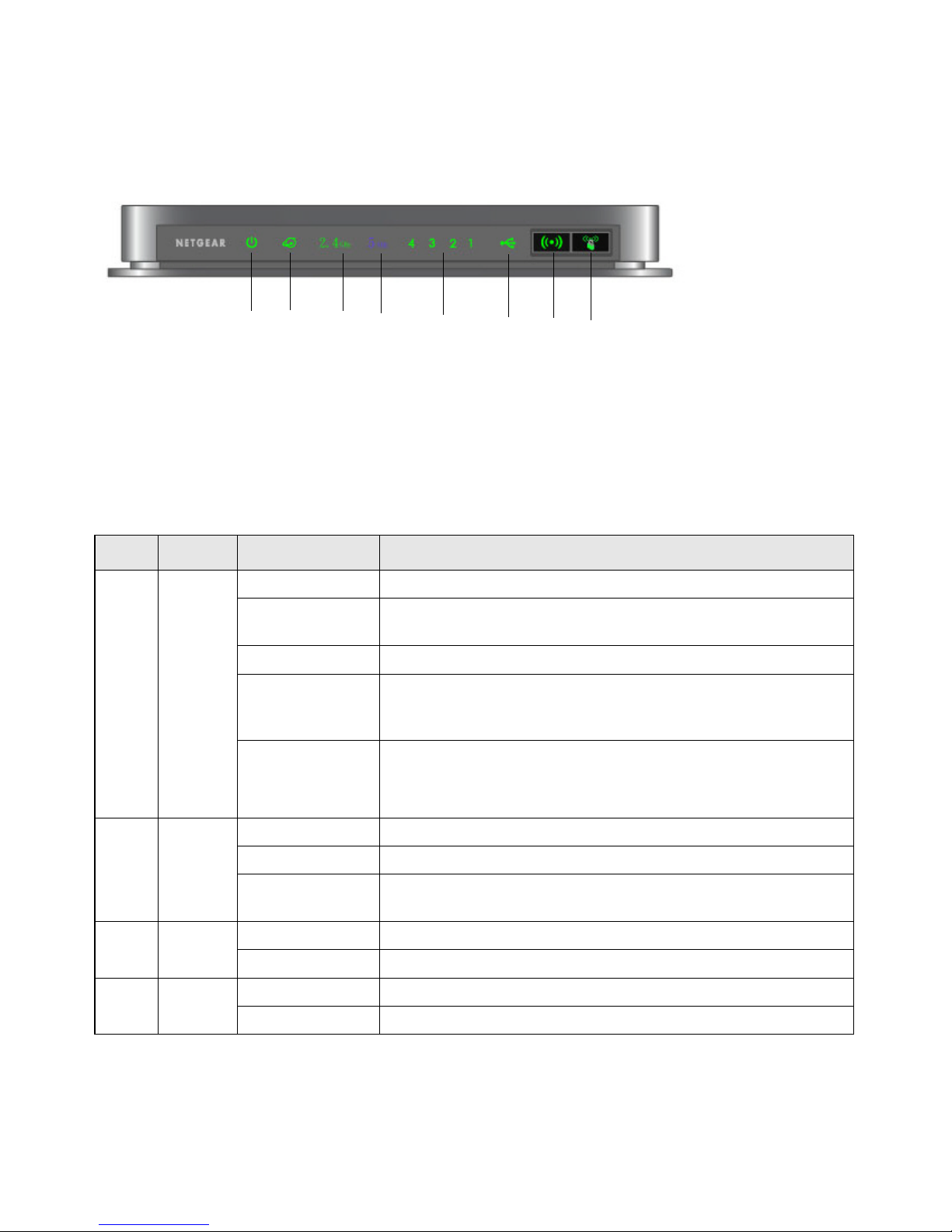

An der Vorderseite befinden sich neun Status-LEDs für die Überwachung und Überprüfung

bestimmter Zustände. Außerdem befinden sich auf der rechten Seite (bzw. auf der Oberseite, falls

der Router im Fuß sitzt) zwei Tasten. Die Status-LEDs sind unter Tabelle 1 beschrieben, die Tasten

unter Tabelle 2.

Abbildung 2

Tabelle 1. Beschreibung der Status-LEDs

Objekt Funktion Status Beschreibung

1. Strom Leuchtet gelb Das Gerät startet nach dem Einschalten.

Leuchtet grün Der Startvorgang des Geräts ist beendet. Das Gerät ist

einsatzbereit.

Aus Der Router wird nicht mit Strom versorgt.

Blinkt grün Die Firmware ist beschädigt. Unter „Überprüfen der allgemeinen

Routerfunktionen“ auf Seite 27 finden Sie Anweisungen zur

Wiederherstellung der Router-Firmware.

Blinkt gelb 1. Die Firmware wird aktualisiert.

2. Die Reset-Taste wurde gedrückt. Die werkseitigen

Voreinstellungen werden wiederhergestellt.

2. Internet Aus Es ist kein Netzwerkkabel mit dem Modem verbunden.

Leuchtet gelb Es wurdet eine Netzwerkkabelverbindung zum Modem gefunden.

Leuchtet grün Die IP-Adresse wurde empfangen. Daten können jetzt übertragen

werden.

3. 2,4 GHz-

Modus

Aus Die Funkfunktion für 2,4 GHz ist ausgeschaltet.

Leuchtet grün Die Funkfunktion für 2,4 GHz ist am Gerät eingeschaltet.

4. 5 GHz-

Modus

Aus Die Funkfunktion für 5 GHz ist ausgeschaltet.

Leuchtet blau Die Funkfunktion für 5 GHz ist am Gerät eingeschaltet.

12345678

Ihr Wireless Router 4

Mit der WLAN-Taste wird die WLAN-Funktion ein- und ausgeschaltet. Mit der WPS-Taste wird

die WPS-Funktion eingeschaltet.

5. LAN

(Ports

1–4)

Leuchtet grün Der LAN-Port hat eine 1 GBit/s-Verbindung mit einem

angeschlossenen Gerät erkannt.

Leuchtet gelb Der LAN-Port hat eine 10/100 MBit/s-Verbindung mit einem

angeschlossenen Gerät erkannt.

Aus An diesem Port wurde keine Verbindung erkannt.

6. USB Aus Entweder ist kein USB-Gerät angeschlossen oder Hardware sicher

entfernen wurde aktiviert und das angeschlossene USB-Gerät

kann sicher entfernt werden.

Leuchtet grün Das USB-Gerät wurde vom Router erkannt und ist nun einsatzbereit.

Blinkt schnell grün Das USB-Gerät wird verwendet.

Tabelle 2. Beschreibung der Tasten

Objekt Funktion Status Beschreibung

7. WLAN-

Ein/Aus

Ein Durch Drücken der WLAN-Taste wird die Funkfunktion mit 2,4 GHz

und 5 GHz eingeschaltet, was durch Aufleuchten der LEDs für

2,4 GHz bzw. 5 GHz angezeigt wird.

Aus Die Funkfunktion für 2,4 GHz und 5 GHz ist ausgeschaltet, die

jeweiligen LEDs leuchten nicht.

8. WPS Ein Ein Die WPS-Funktion ist eingeschaltet.

Wenn Sie zuerst die WPS-Taste drücken, blinkt die WPS-LED etwa

2 Minuten lang grün, während die Sicherheitseinstellungen für das

WLAN-Client-Gerät synchronisiert werden.

Vergewissern Sie sich vor dem Einschalten von WPS, dass das

WLAN aktiviert ist. Wenn beide Funkfunktionen (sowohl mit 2,4 GHz

als auch mit 5 GHz) ausgeschaltet sind, funktioniert WPS nicht.

Weitere Informationen finden Sie unter „Konfigurieren der WLAN-Einstellungen

und Sicherheitsoptionen“ auf Seite 20 sowie im Online-Referenzhandbuch auf der

Ressourcen-CD.

Tabelle 1. Beschreibung der Status-LEDs (Fortsetzung)

Objekt Funktion Status Beschreibung

Ihr Wireless Router 5

Rückseite

An der Rückseite des WNDR3700v3 Routers befinden sich die Elemente, die in der Liste unter der

Abbildung beschrieben sind.

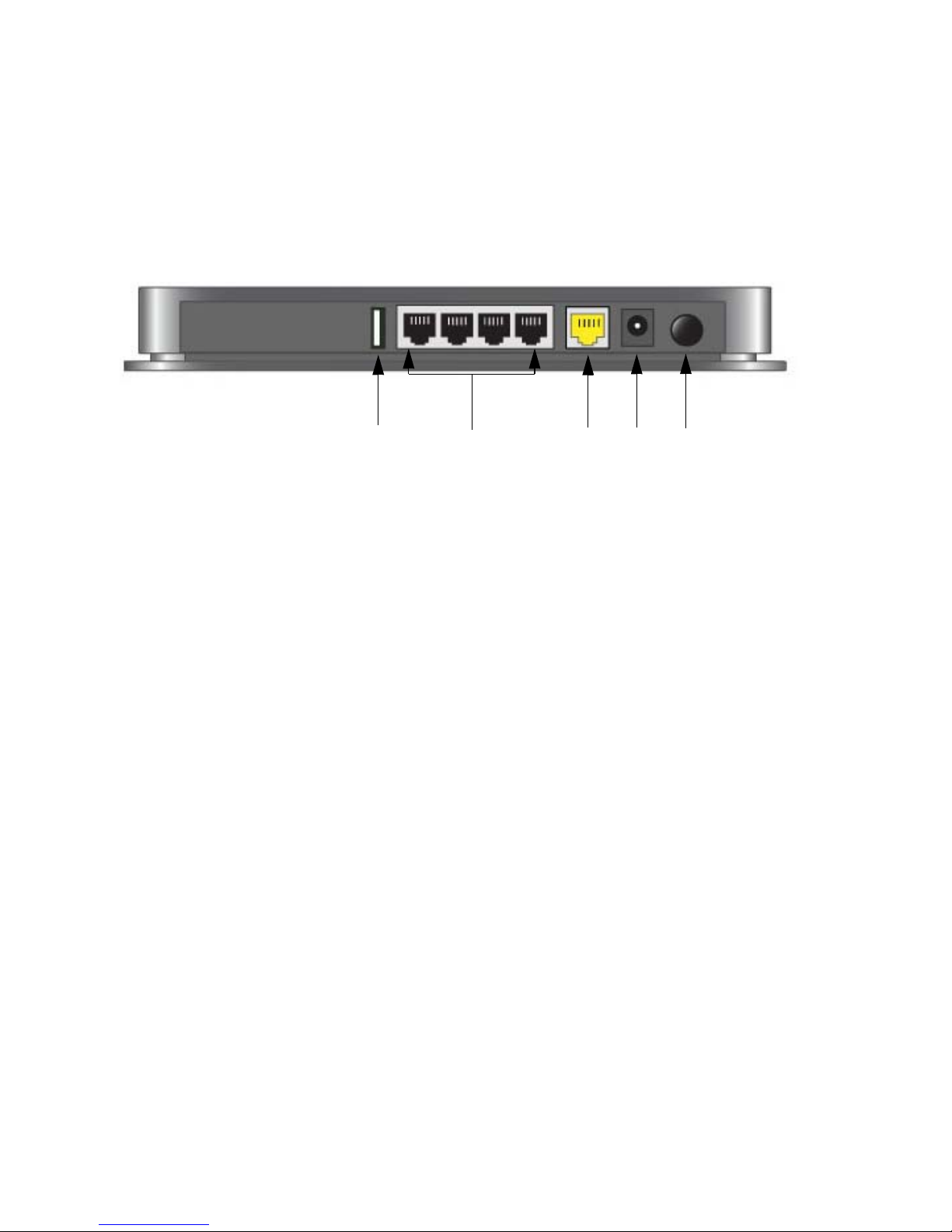

An der Rückseite des N600 Wireless Gigabit Routers befindet sich:

1. USB 2.0-Port (abwärtskompatibel zu USB 1.0/1.1) für den Anschluss eines USB-

Speichergeräts.

2. Vier lokale (LAN-) 10/100/1000 MBit/s-Ports für den Anschluss lokaler Computer an den

Router.

3. 10/100/1000 MBit/s-Internet-(WAN-)Port für den Anschluss eines Kabel- oder DSL-Modems

an den Router.

4. Stromversorgung.

5. Ein-/Ausschalter.

Abbildung 3

Ihr Wireless Router 6

Etikett des Routers

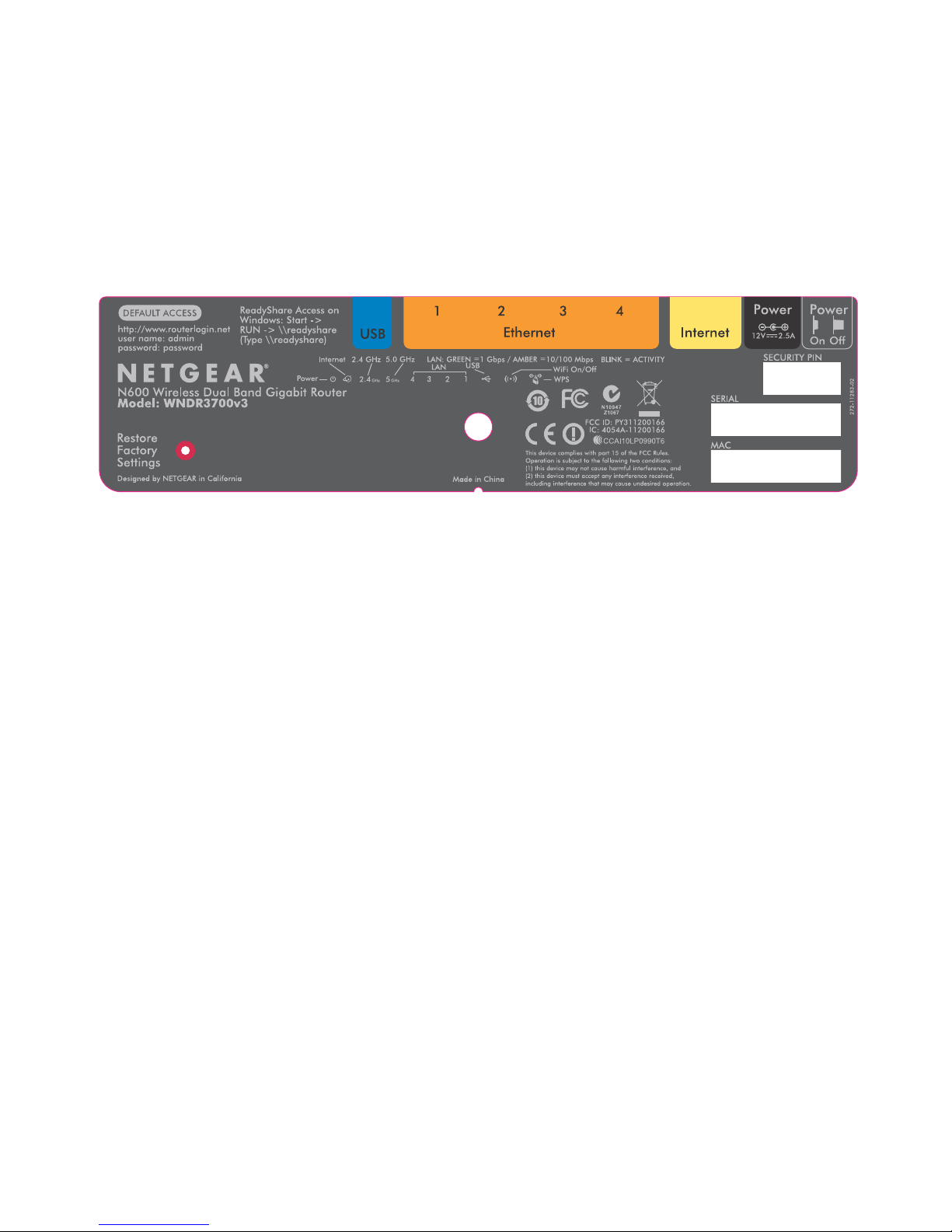

Die Sicherheits-PIN, die Seriennummer, eine Beschreibung der Anschlüsse der Status-LEDs und

der Standard-Anmeldedaten entnehmen Sie bitte dem Etikett an der Unterseite des N600 Wireless

Gigabit Routers.

Positionieren des Wireless Routers

Der N600 Wireless Gigabit Router ermöglicht Ihnen den Zugriff auf Ihr Netzwerk von praktisch

jedem Standort innerhalb des WLAN-Radius. Durch die richtige Aufstellung des WLAN-Routers

können Sie den WLAN-Radius vergrößern. Zum Beispiel kann die Reichweite des Signals durch

die Stärke und Anzahl der Wände, die das Signal durchdringen muss, eingeschränkt sein.

Platzieren Sie den Router für die bestmögliche Verbindung wie folgt:

• möglichst nahe am Zentrum des Bereichs, in dem sich Ihre Computer und anderen Geräte

befinden, vorzugsweise „in Sichtverbindung“ zu allen WLAN-Geräten.

• in der Nähe einer Steckdose und in Reichweite der Netzwerkkabel Ihrer kabelgebundenen

Computer.

• in erhöhter Position wie beispielsweise auf einem Wandregal, wobei sich zwischen dem N600

Wireless Gigabit Router und den anderen Geräten möglichst wenige Wände und Decken

befinden sollten.

• nicht in der Nähe elektronischer Geräte, die Störungen verursachen können (z. B.

Deckenventilatoren, Alarmanlagen, Mikrowellengeräte oder der Basisstation eines

schnurlosen Telefons).

Abbildung 4

Altri manuali per WNDR3700v3

Indice

Altri manuali NETGEAR Router wireless

NETGEAR

NETGEAR WGR614 Manuale utente

NETGEAR

NETGEAR RAX20 Manuale utente

NETGEAR

NETGEAR WNR612v2 - Wireless-N 150 Router Manuale utente

NETGEAR

NETGEAR DGND3700v1 Manuale elenco delle parti

NETGEAR

NETGEAR DG834N Manuale utente

NETGEAR

NETGEAR WNDR3700 - RangeMax Dual Band Wireless-N Gigabit Router... Manuale utente

NETGEAR

NETGEAR Nighthawk AX8 Series Manuale utente

NETGEAR

NETGEAR C7000v2 Manuale utente

NETGEAR

NETGEAR C3700 Manuale utente

NETGEAR

NETGEAR Telstra Wi-Fi 4G Advanced II AirCard 790S Manuale utente

NETGEAR

NETGEAR MBR1516 Manuale utente

NETGEAR

NETGEAR MINGLE Manuale utente

NETGEAR

NETGEAR RangeMax WNR1000 Manuale utente

NETGEAR

NETGEAR R6120 Manuale utente

NETGEAR

NETGEAR R8500 Manuale utente

NETGEAR

NETGEAR MR70 Manuale utente

NETGEAR

NETGEAR WPN824v3 - RangeMax Wireless Router Manuale utente

NETGEAR

NETGEAR Nighthawk X10 R9000 Manuale utente

NETGEAR

NETGEAR DGND3700v2 Manuale utente

NETGEAR

NETGEAR DGND3300 - RangeMax Dual Band Wireless-N DSL Gateway Wireless... Manuale utente

NETGEAR

NETGEAR D6300 Manuale utente

NETGEAR

NETGEAR WNR2000v4 Manuale utente

NETGEAR

NETGEAR WNDR3700v1 - N600 Wireless Dual Band Gigabit... Manuale utente

NETGEAR

NETGEAR DGND3300-100NAS Manuale utente

Manuali Router wireless popolari di altre marche

Milesight

Milesight UG67 Manuale utente

Airlogic

Airlogic AirSync Class 1 Manuale del proprietario

Samsung

Samsung WCH730B Manuale utente

TELEFONICA

TELEFONICA USB Adapter Manuale utente

Askey

Askey RAC2V1K Manuale utente

Alloy

Alloy WLF2454AP-S Manuale utente

TP-Link

TP-Link TL-WR542G Manuale utente

Hama

Hama 53120 Manuale utente

Intellinet

Intellinet 524582 Manuale utente

Asus

Asus RT-N10P Manuale utente

D-Link

D-Link DIR-506L Manuale utente

Sapido

Sapido GR297n Manuale utente

Asus

Asus DSL-N55U Manuale utente

AMTC

AMTC WR7502 Manuale utente

Compaq

Compaq CP-2W - iPAQ Connection Point Manuale utente

SMC Networks

SMC Networks WBR14-N2 FICHE Manuale utente

Draytek

Draytek Vigor2120 Series Manuale utente

Sitecom

Sitecom WLR-4000 Manuale utente
