Newland NLS-HR100 Manuale utente

V2.0.0 JPN

NLS-HR100

Hand-held 1D Barcode Scanner

Quick Start Guide

Version 内容日付

V1.0 初版 2009/07/08

V 2.0.0 HR100 ファームウェア V1.21.21変更に伴う改訂 2010/03/15

改訂履歴

はじめに

梱包内容..................................................................................... E-01

E-01

E-02

E-03

E-04

E-05

E-06

E-07

E-08

本体...............................................................................................

アクセサリ

....................................................................................

各部の名称と機能 ..................................................................

仕様...............................................................................................

読み取り距離と視野................................................................

HR100を本体に接続する .....................................................

通信ケーブルの外し方 ..........................................................

電源の起動・終了・待機・再起動 .....................................

手持ちスキャン (Hand-held Mode)

.......................

ハンズフリースキャン (Hands-Free Mode) ....................

詳細設定

本体情報の問い合わせ..........................................................

工場出荷時設定........................................................................

スキャンモード..............................................................................

RS232 設定 ................................................................................

USB 設定.......................................................................................

USB HID & PS/2設定.............................................................

音量・音色設定 .......................................................................

CR/LF設定....................................................................................

設定用バーコード.........................................................................

付録

A. 参考用バーコード...............................................................

B. 設定用数字バー、設定保存バー .............................

C. トラブルシューティング.....................................................

E-11

E-12

E-13

E-14

E-17

E-18

E-21

E-22

E-23

E-09

E-10

E- 23

E- 24

E- 25

E-01

.更....はじめに

梱包内容

梱包内容の確認

以下のものが揃っているか、ご確認してください

万一不足しているものが御座いましたら、販売店へご連絡ください

HR100

PS/2モデル - PS/2ケーブル .

本体

アクセサリ - 選択されたモデルにより内容物が変わります

E-02

はじめに

製品構成

スタンド (オプション)

USBモデル - USBケーブル

RS232モデル - RS232Cケーブル + ＡＣアダプタ

アクセサリ - 選択されたモデルにより内容物が変わります

E-03

はじめに

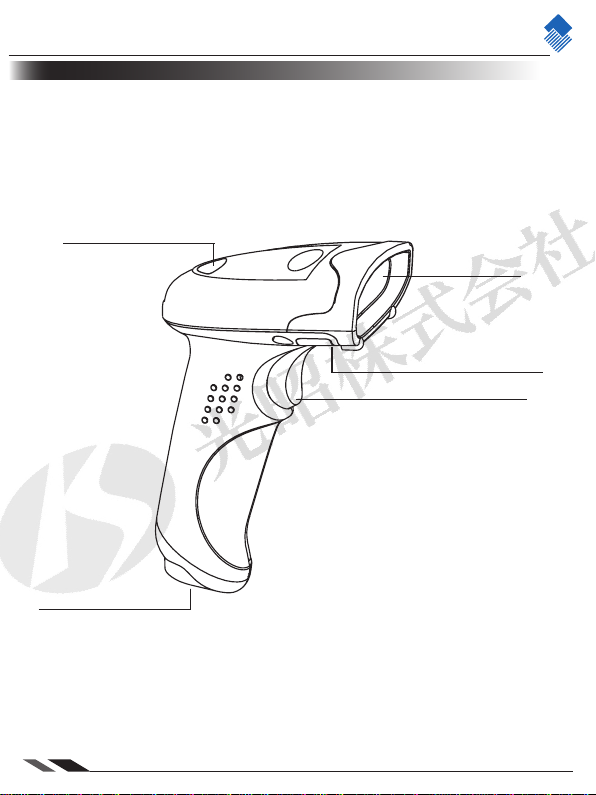

各部の名称と機能

スキャンウインドウ

スキャントリガー

製品名・シリアル番号表示,etc)

スキャン / 電源表示 LED (Red/Green)

ケーブル接続部

E-04

はじめに

仕様

性能一覧

スキャン方式リニア CCD

インターフェース USB-HID, True RS232, TTL level RS232, PS/2

解像度 2500

デコードスピード 200/sec

対応バーコード Code128, EAN-13, EAN-8, Code39,UPC-A, UPC-E, Codabar, GS1 Databar,

Interleaved 2 of 5, ISBN/, Code 93, etc.

最小分解能 ≧ 0.127mm (5mil)

光源 LED 630 nm ± 10 nm

PCS ≧ 30%

読取深度

ナローバー幅

・0.254mm EAN-13:45-230mm/Code39:25-280mm/Code128:30-300mm

・0.381mm EAN-13:30-375mm/Code39:20-390mm/Code128:25-380mm

読取角度

Pitch ±60°@ Roll 0°and Skew 0°(Pitch:左右の傾き)

Roll ±30°@ Pitch 0°and Skew 0°(Roll:上下の曲がり)

Skew ±75°@ Roll 0°and Pitch 0°(Skew:前後の傾き)

スキャン照度 0～100,000 LUX

機器/電機性能

最大消費電力

0.7W（Max）

使用電圧

DC 5.0V

使用電流

最大

150mA

操作時

120mA

待機時

45mA

重量

105g

環境性能

操作温度 -0℃～50℃

保存温度 -40℃～60℃

湿度 5%～95% ( 結露なき事 )

認証取得

FCC Part 15 Class B， CE EMC Class B

**試験環境:

Code39: 3 Bytes; ナローバー 0.257mm; W:N比 = 2.5:1; PCS = 0.8;

バーコード高さ = 11mm; バーからの距離 = 120mm; 温度23℃; 照度200LUX

E-05

はじめに

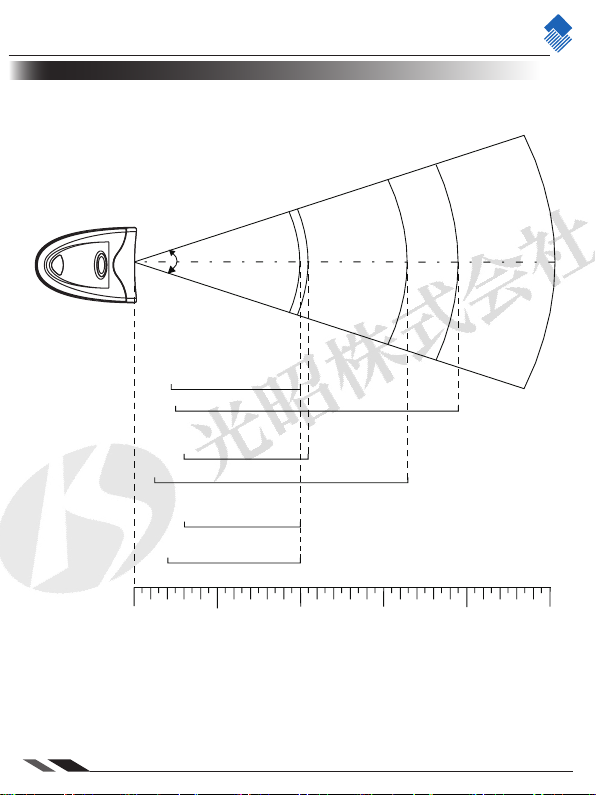

読み取り距離と視野

42°

45mm Code 39(0.254mm) 200mm

0 100 200 300 400 500

50mm Code 39(0.381mm) 390mm

60mm EAN-8(0.254mm) 210mm

25mm EAN-8(0.381mm) 330mm

60mm EAN-13(0.254mm) 200mm

40mm Code 128(0.254mm) 200mm

E-06

はじめに

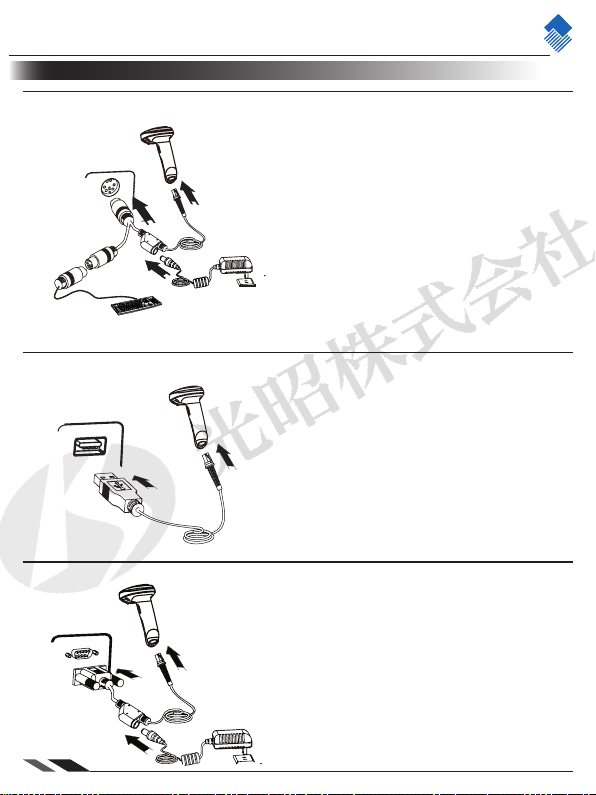

HR100を本体に接続する

USB ケーブルを接続する場合

PS/2 ケーブルを接続する場合

２．PS/2 ケーブルを (DINコネクタ側) PC本体へ接続します

３．必要に応じて電源ケーブルを接続します

４．キーボードコネクタを接続します

RS232 ケーブルを接続する場合

２．232Cケーブルを (RS232コネクタ側) PC本体へ

接続します

３．RS232 ケーブルをACアダプタに接続します

１．PS/2 ケーブルを (RJ 45コネクタ側) HR100の

ケーブルスロットへ挿入します

１．PS/2 ケーブルを (RJ 45コネクタ側) HR100の

ケーブルスロットへ挿入します

１．PS/2 ケーブルを (RJ 45コネクタ側) HR100の

ケーブルスロットへ挿入します

２．USB ケーブルを (USBコネクタ側) PC本体へ接続します

E-07

はじめに

通信ケーブルの外し方

図の様なピンを “取り外し穴” に差し込みます

１．RS232 and PS/2 モデルの場合、ACアダプタを外します

２．図の様なピンを “取り外し穴” に差し込みます

３．ピンを差したままRJ45モジュラコネクタを引き抜きます

４．ケーブルが抜けたらピンを外します
