Installatörshandbok

LEK

ELK 42

Installatörshandbok Elkassett

för NIBE F1145, F1155, F1255, F1345, VVM 500,

SMO 20, SMO 40

Installer manual Immersion heater

for NIBE F1145, F1155, F1255, F1345, VVM 500,

SMO 20, SMO 40

Installateurhandbuch Elektroheizkassette

für NIBE F1145, F1155, F1255, F1345, VVM 500,

SMO 20, SMO 40

Asentajan käsikirja Sähkövastus

laitteille NIBE F1145, F1155, F1255, F1345,

VVM 500, SMO 20, SMO 40

IHB SE 1512-1

331550

Innehållsförteckning

21 Svenska, IHB - ELK 42

2Allmänt

2Uppställning

3Komponentplacering

4Röranslutning

6Elinkoppling

8Aktivering av ELK 42

9Tekniska uppgifter

111 English, IHB, ELK 42

11General

11Assembly

12Component positions

13Pipe connections

15Electrical connection

17Activating ELK 42

18Technical data

201 Deutsch, IHB - ELK 42

20Allgemeines

20Aufstellung

21Position der Komponenten

22Rohranschluss/Durchflussmesser

24Elektrischer Anschluss

26Aktivierung von ELK 42

27Technische Daten

291 Suomi, IHB - ELK 42

29Yleistä

29Asennus

30Komponenttien sijainti

31Putkiliitäntä

33Sähköasennukset

35ELK 42:n aktivointi

36Tekniset tiedot

1 Elschema/Wiring diagram/Elektri-

scher schaltplan/Elektrisch sche-

1Innehållsförteckning |ELK 42

Allmänt

ELK 42 är en elkassett som kan användas för att kom-

plettera uppvärmningskapaciteten i din NIBE klimatan-

läggning. När värmebehovet är större än klimatanlägg-

ningens kapacitet kopplas elkassetten automatiskt in.

Elutrustningen är anpassad till klimatanläggningens

funktion.

Elkassetten är i princip en elpatron monterad i en vat-

tenbehållare eller en elpanna utan varmvattenbereda-

re. De rostfria elslingorna och elpannetuben är gjorda

av syrafast stål (SIS 2333) vilket ger en mycket bra livs-

längd.

Tack vare en liten vattenvolym och en välisolerad kas-

sett ger ELK 42 väldigt små värmeförluster.

Kompatibla produkter

Beroende på vilken produkt ELK 42 ska användas mot

ser inkopplingen ut på olika sätt.

Dessa produkter kan kopplas in direkt till ELK 42:

■F1345

■SMO 20

■SMO 40

Dessa produkter kräver tillbehöret AXC 40:

■F1145

■F1155

■F1255

VVM 500 kräver tillbehöret DEH 500.

Innehåll

Elkassett1 st

Uppställning

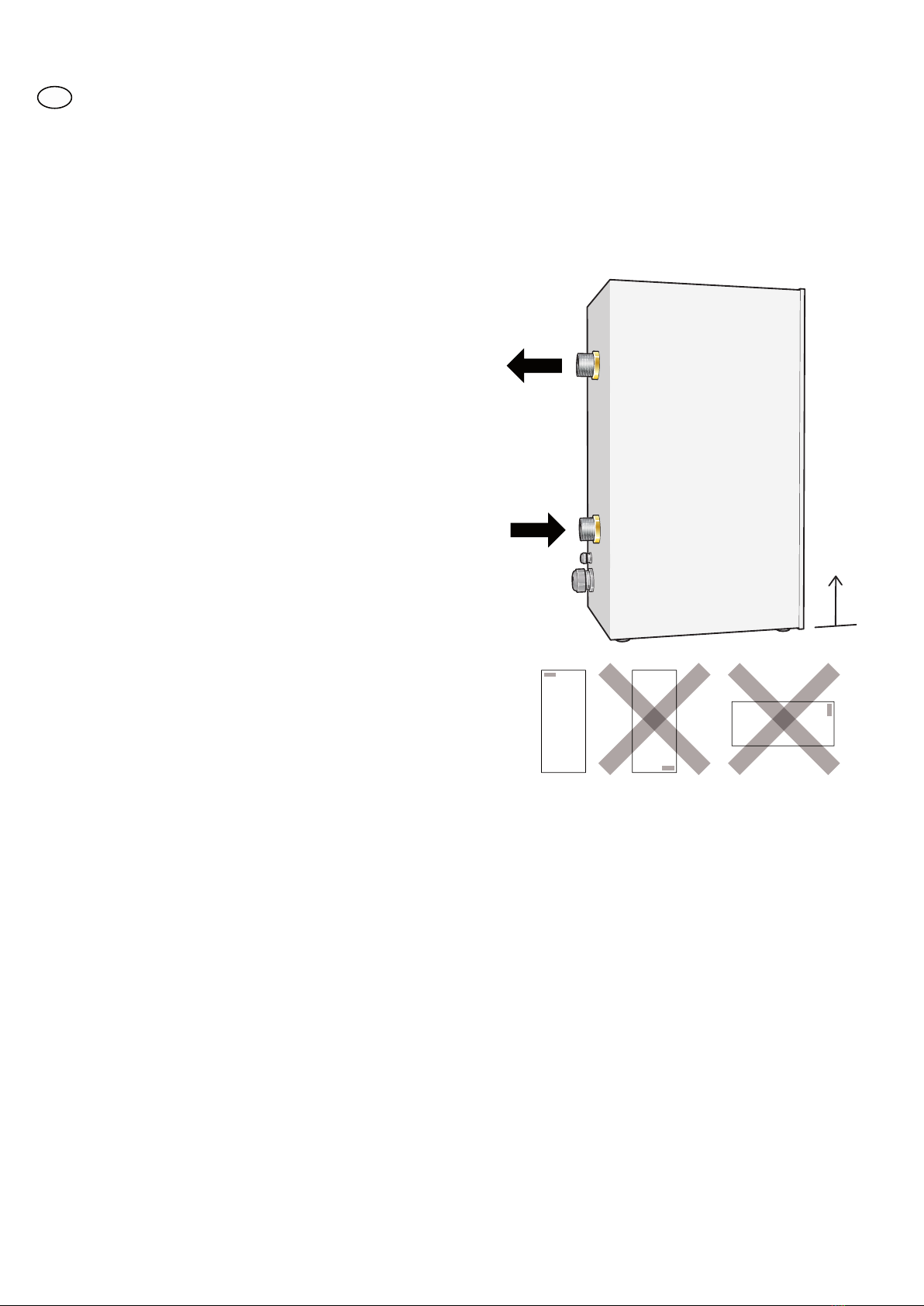

Elkassetten ska monteras stående (se bild nedan).

För service erfodras ett fritt utrymme på 500 mm

framför kassetten. Om detta inte är möjligt ska demon-

terbara kopplingar användas.

LEK

Svenska, IHB - ELK 42

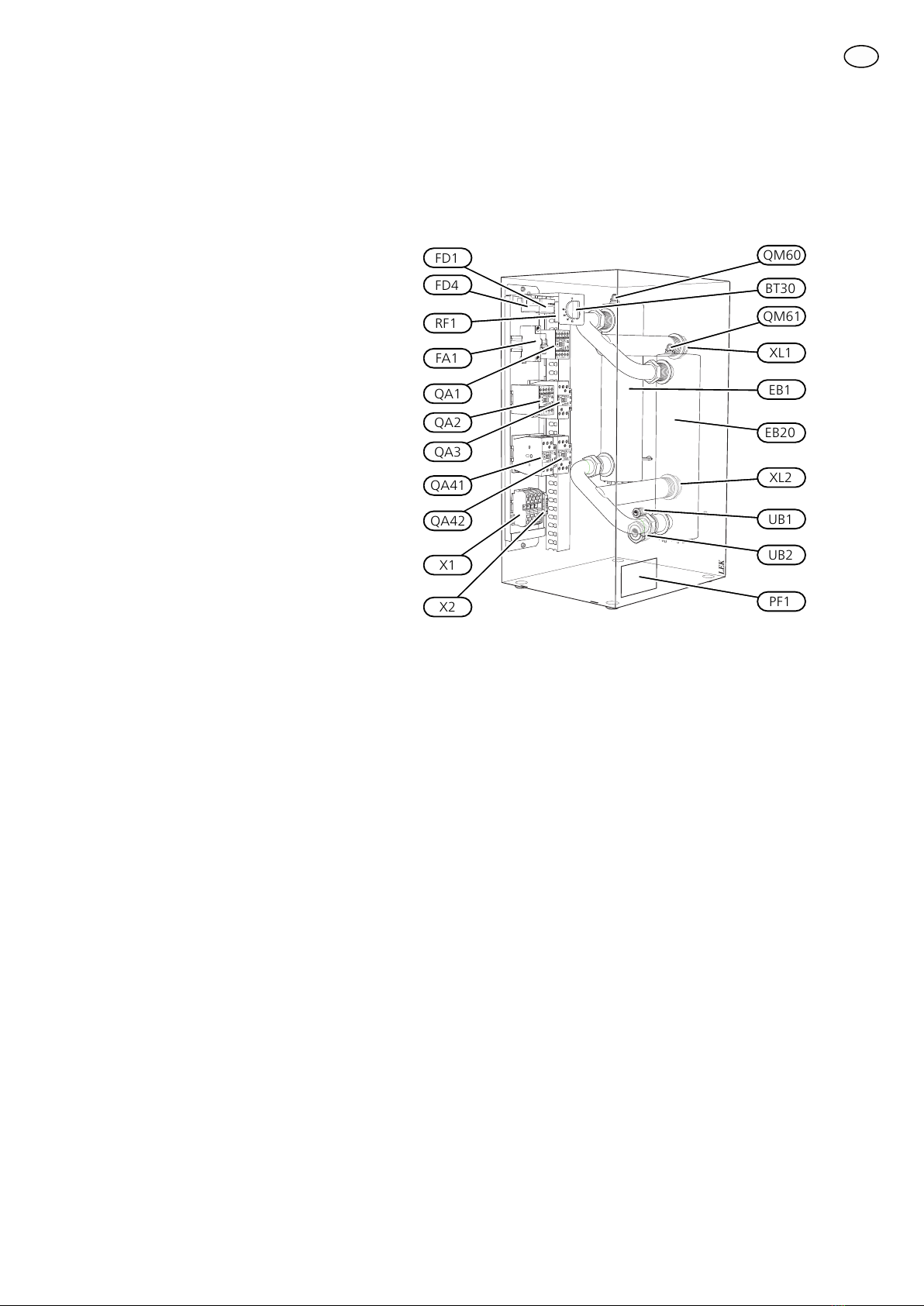

Komponentplacering

Komponentista

LEK

FD1

FD4 BT30

FA1

QA1

QA2

QA3

QA41

QA42

PF1

QM60

QM61

XL1

EB1

XL2

UB1

UB2

EB20

RF1

ElpatronEB1, EB20

AutomatsäkringFA1

ÖverhettningsskyddFD1, FD4

Anslutningsplint, inkommandeX1

KopplingsplintX2

Kontaktor 6,0 kW (-K1)QA1

Kontaktor 12,0 kW (-K2)QA2

Kontaktor 24,0 kW (-K3)QA3

Kontaktor, överhettningsskydd (-K4)QA41

Kontaktor, överhettningsskydd (-K5)QA42

ReservlägestermostatBT30

AvstörningskondensatorRF1

Anslutning framledning, G 40XL1

Anslutning returledning, G 40XL2

KabelgenomföringUB1, UB2

AvluftningQM60, QM61

DataskyltPF1

Röranslutning

Allmänt

Rörinstallationen ska utföras enlig gällande normer.

Cirkulationspump ska användas för att säkerställa flödet

över elpatronen. Om värmesystemets ventiler kan

stänga cirkulationen helt ska bypassventil installeras

för att flödet genom elkassetten inte ska upphöra. Vid

sluten anläggning ska godkänd säkerhetsventil instal-

leras samt tryckexpansionskärl.

TÄNK PÅ!

Se även installatörshandboken för din värme-

pump/inomhusmodul.

OBS!

Rörsystemet ska vara urspolat innan elkasset-

ten ansluts så att föroreningar inte skadar in-

gående komponenter.

Avtappning

Systemet töms lättast genom att montera en avtapp-

ningsventil på rörinstallationens lägsta punkt. Kvarva-

rande vatten i ELK 42 töms genom returledningsanslut-

ning (XL2), se "Komponentplacering" på sida 3. An-

vänds returledningsanslutningen på ELK 42 normalt

för avtappning av anläggningen monteras här lämpli-

gen en avtappningsventil.

Tryckfallsdiagram ELK 42

0 1000 2000 3000 8000 100004000 5000 6000 7000 9000

l/h

kPa

Flöde

Systemprincip

TIPS!

Se www.nibe.se/dockning för fullständiga

dockningsprinciper.

Förklaring

Elkassett ELK 42EB1

ExpansionskärlCM4

SäkerhetsventilFL2

AvstängningsventilerQM40 - QM41

ReglerventilRN11

CirkulationspumpGP10

BackventilRM5

FramledningsgivareBT25

ReturledningsgivareBT71

Beteckningar i komponentplacering enligt standard

IEC 81346-1 och 81346-2.

Systemprincip

-BT25

-BT71 -GP10

-RM5-QM41

-QM40

-FL2

-CM4

-EB1

Värmepump/

Inomhusmodul

-RN11

Värmepump/

Inomhusmodul

OBS!

Detta är ett principschema. Verklig anläggning

ska projekteras enligt gällande normer.

Elinkoppling

OBS!

All elektrisk inkoppling skall ske av behörig

elektriker.

Elektrisk installation och ledningsdragning

skall utföras enligt gällande bestämmelser.

Klimatanläggningen ska vara spänningslös vid

installation av ELK 42.

ELK 42 ska installeras via allpolig arbetsbrytare med

minst 3 mm brytaravstånd.

ELK 42 innehåller överhettningsskydd samt kontaktorer

för att externt kunna styra de tre effektstegen 6, 12

och 24 kW. För bästa funktion bör effekten binärstyras,

det vill säga 6, 12, 18, 24, 30, 36 och 42 kW.

Elschema finns i slutet av denna installatörshandbok.

F1345

Plint X2 i ELK 42 ansluts till plintarna X2-X4 i värmepum-

pen enligt bild.

X2 X3 X4

Utan termostat, tre aktiva elsteg

42 kW elpatronsteg aktivt.

F1345

ELK

5 6 1 2 3 4 5 67 8 9

X2 X3

X9X9

NL 43

PE L3L2

X1 X2

ELK42

Värmepump

X3X2

X1 X2

Med termostat, tre aktiva elsteg

42 kW elpatronsteg aktivt.

24 kW elpatronsteg i reservläge.

F1345

ELK

5 6 1 2 3 4 5 67 8 9

X2 X3

X9X9

NL 43

PE L3L2

X1 X2

1 2 3

X4X3X2

X1 X2

ELK42

Värmepump

SMO 20 och SMO 40

Plint X2 i ELK 42 ansluts till plintarna X1 och AA7-X2 i

styrmodulen enligt bild.

LEK

1 1N

L0 432PE

-X2

12 3 4 56

23456

-X1

AA7-X2

Utan termostat, tre aktiva elsteg

42 kW elpatronsteg aktivt.

654321

2 3 41 0 PE

X1 AA7:X2

X9X9

SMO

ELK

NL 43

X1 X2

PE L3L2

ELK42

Styrmodul

X1 AA7-X2

Med termostat, tre aktiva elsteg

42 kW elpatronsteg aktivt.

24 kW elpatronsteg i reservläge.

SMO

ELK

654321

2 3 41 0 PE

X1 AA7:X2

X9X9

NL 43

PE L3L2

X1 X2

ELK42

Styrmodul

X1 AA7-X2

X1 X2

F1145, F1155, F1255 och VVM 500

För inkoppling av ELK 42 till ovanstående produkter

krävs ett tillbehör.

Se avsnittet "Allmänt" på sida 2 för att se vilket tillbe-

hör som behövs för din klimatanläggning.

Plint X2 i ELK 42 ansluts till plint X9 och X10 på tillbe-

hörskortet enligt bild.

Tillbehörskort

ELK

X9X10

5432 8 97621

NL 43

X1 X2

PE L3L2

X1 X2

X9X10

Tillbehörskort

ELK42

Aktivering av ELK 42

Menyinställningen av ELK 42 kan göras via startguiden

eller direkt i menysystemet.

TÄNK PÅ!

Se även installatörshandboken för produkten

som ELK 42 ska anslutas till.

Startguiden

Startguiden visas vid första uppstart efter värmepumps-

installationen, men finns även i meny 5.7.

Menysystemet

F1345, SMO 20 och SMO 40

Meny 4.9.3 - gradminutinställning

Här väljer du när tillsatsen ska starta.

Meny 5.1.12 - tillsats

Inställning av:

■Max antal tillåtna tillsatssteg.

■Om binär stegning ska användas.

F1145, F1155, F1255 och VVM 500

Information om menyinställningar för ovanstående

produkter finns i manualerna för AXC 40 och DEH 500.

Se avsnittet "Allmänt" på sida 2 för att se vilket tillbe-

hör som behövs för din produkt.
