Allmänt
Detta tillbehör används för att docka en solanläggning
till en VVM 310. Solvärmen kan användas till varmvat-
ten, uppvärmning av bostaden samt uppvärmning av
pool.
OBS!
Då detta tillbehör är installerat och aktiverat
begränsas temperaturen i inomhusmodulens
kärl till ca 85 °C. Därför skall inte temperaturin-
ställningar avseende varmvatten eller värme
över 85 °C göras.
Innehåll
Värmeledningspasta2st
Isoleringstejp2st
Apparatlåda1st
Aluminiumtejp2st
Buntband4st
Temperaturgivare1st
Temperaturgivare för solfångare1st
Täckbrickor2st
Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard
IEC 81346-1 och 81346-2.
3
Svenska, Installatörshandbok - SCA 35
SE
Röranslutning
Allmänt
All rördragning skall ske med 22 mm kopparrör och
snäva böjar ska undvikas.
Röranslutningar
1. Demontera den främre topplåten samt den lilla
plåten som döljer anslutningarna.
2. Om VVM 310 redan är installerad och vattenfylld
så ska klimatsystemet och VVM 310 tömmas på
vatten, se installatörshandboken för VVM 310 för
ytterligare instruktioner.
3. Demontera pluggarna i anslutningarna för dock-
ning (XL18) och (XL19).
4. Montera rör för solvärmesystemets framledning i
anslutning dockning in högtemp (XL18).
5. Montera rör för solvärmesystemets returledning i
anslutning dockning ut högtemp (XL19).
6. Montera täckbrickorna.
TIPS!
För att undvika onödiga värmeförluster bör
rören isoleras.
;/ ;/
4
SE
Systemprincip
Förklaring
Säkerhetsventil, solFL4PoolsystemCL11
Cirkulationspump, solGP4Temperaturgivare, poolBT51
PumpsstationGP30VVM 310EB15
AvstängningsventilQM43-45Anslutning, Dockning in högtempXL18
BackventilRM3-4Anslutning, Dockning ut högtempXL19
ÖvrigtF2026/F2030/F2040EB101
Expansionskärl, värmesystemCM1SolsatsEP30
Säkerhetsventil, klimatsystemFL2ApparatlådaAA25
Cirkulationspump för kylning mot poolGP14Temperaturgivare, solfångareBT53
BackventilRM6ExpansionskärlCM5
Beteckningar enligt standard IEC 61346-2.SolpanelEP8
Dockning till solanläggning
Solvärmen överförs till VVM 310. När varmvattenbehovet är uppfyllt kan, om behov finns, solvärme användas till
uppvärmning av bostaden. Möjlighet finns att värma en pool när värme och varmvattenbehov är tillgodosett.
Principschema
-FL2
-CM1
-EB15
-XL18
-XL19
-BT53
-EP8
-AA25 -CM5
-GP4
-GP4
-QM45
-RM3
-QM43
-QM44
TP
-FL4
-RM4 T
-GP30
-EP30
-EP5
-RN10
-EB101
XL2
XL1 -HQ1
-QM1
-QM41
-FL10
-QM40
-EB101
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
5
SE
Elinkopplingar
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid
installation av SCA 35.
Elschema finns i slutet av denna installatörshandbok.
Anslutning av kommunikation
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till inomhusmodulen på ingångskor-
tet (plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till inom-
husmodulens plint AA3-X4. De efterföljande korten
ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
990
7LOOEHK¸UVNRUW
7LOOEHK¸UVNRUW
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
VVM310
$$;
Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz-X1
L
PE
$SSDUDWO§GD ([WHUQW
Montering av givare
Använd kabeltyp LiYY, EKKX eller likvärdig.
Temperaturgivaren monteras med värmeledningspasta
och fixeras med buntband.
Givare, solfångare (BT53) placeras i solfångarens dykrör
vid utloppet från solfångaren.
%7
6
SE
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;$$6
Anslutning av givare
Poolgivare (BT51)
Om det finns ett öveskott av värme när värme- och/eller
varmvattenbehovet är tillgodosett kan solvärme använ-
das till att värma en pool.
Anslut poolgivaren (BT51) till AA5-X2:17-18 i apparat-
lådan (AA25).
202122 16171819
$
$
([WHUQW
%7
$$;
Solfångargivare (BT53)
Anslut solfångaregivare (BT53) till AA5-X2:23-24 i ap-
paratlådan (AA25).
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
24 212223
$
$
([WHUQW
%7
$$;
Anslutning av cirkulationspumpar
Cirkulationspumpar för sol (GP4) och (GP15)
Anslut cirkulationspumparna för sol (GP4) och (GP15)
i en extern kopplingsbox. Anslut styrande kabel från
kopplingsboxen till AA5-X9:1 (N), AA5-X9:2 (230 V)
och X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25 Externt
GP4
AA5-X9
X1
GP15
Kopplings-
box
Cirkulationspump för kylning mot pool (GP14)
Om det finns ett öveskott av värme när värme- och/eller
varmvattenbehovet är tillgodosett kan solvärme använ-
das till att värma en pool.
Anslut ciruklationspump för kylning mot pool (GP14)
till AA5-X9:5 (N) och AA5-X9:6 (230 V) i apparatlådan
(AA25).
-X9
1
2
3
4
5
6
7
8
9
N
L
AA25 Externt
AA5-X9
GP14
7
SE
Anslutning av eventuell solfångarkylning
För att undvika att glykolblandningen i solfångaren
kokar när solinstrålningen varit stark och VVM 310 är
fulladdad finns möjlighet att koppla till kylfunktion för
solfångaren på tillbehörskortet (AA5). Kylning genere-
ras med hjälp av ett relä och sker genom att t.ex. spola
ut varmvatten eller styra över solkretsen till en fläktkon-
vektor.
Anslut relä för solfångarkylning till AA5-X9:3 (N) och
AA5-X9:4 (230 V) i apparatlådan (AA25).
-X9
1
2
3
4
5
6
7
8
9
1
/
$$ ([WHUQW
6ROI§QJDU
N\OQLQJ
$$;
DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt
nedan.
ON
12345678
S2
Aktivering av SCA 35
Aktiveringen av SCA 35 kan göras via startguiden eller
direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
Om du inte aktiverar SCA 35 via startguiden kan du
göra detta i menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
TÄNK PÅ!
Se även Installatörshandboken för VVM 310.
8
SE
General
This accessory is used to dock a solar installation to a
VVM 310. The solar heat can be used for hot water,
heating the building and pool heating.
NOTE
When this accessory is installed and activated
the temperature in the indoor module vessel
is limited to about 85 °C. Therefore, temperat-
ure settings regarding hot water or heating
must not exceed 85 °C.
Contents
Heating pipe paste2x
Insulation tape2x
Unit box1x
Aluminium tape2x
Cable ties4x
Temperature sensor1x
Temperature sensor for solar panel1x
Cover discs2x
Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breaker. 10AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external bloc-
king
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
9
English, Installer manual - SCA 35
GB
Pipe connections
General
All pipework must use 22 mm copper pipes and tight
bends must be avoided.
Pipe connections

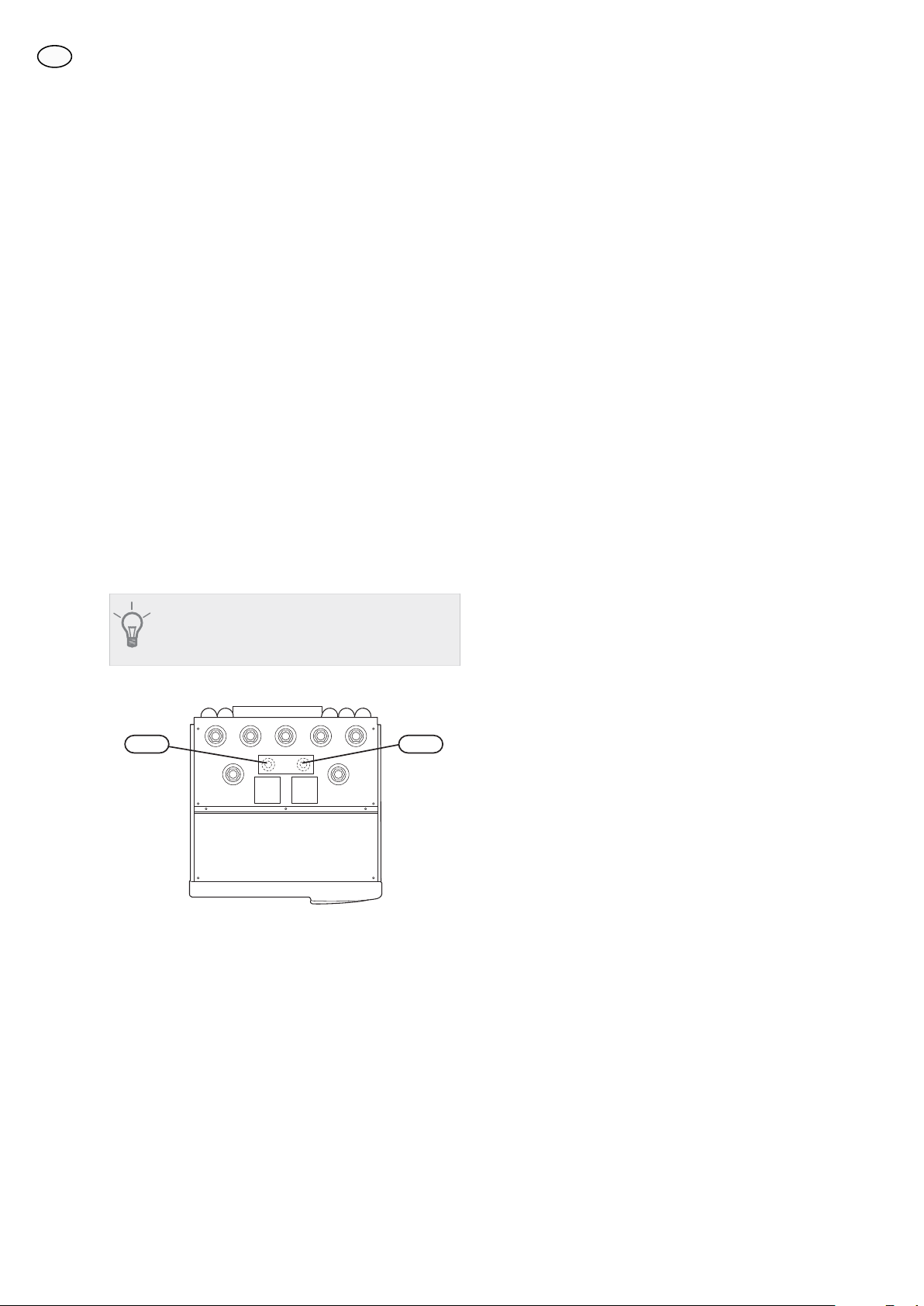

1. Remove the front top panel and the small panel
concealing the terminals.
2. If VVM 310 has already been installed and filled
with water, the climate system and VVM 310 must
be drained of water, see Installer manual for VVM
310 for further instructions.
3. Remove the plugs in the connections for docking
(XL18) and (XL19).
4. Install pipe for solar heating system's supply line
in connection docking in high temp (XL18).
5. Install pipe for solar heating system's return line in
connection docking out high temp (XL19).
6. Install the cover discs.
TIP
To prevent unnecessary heat losses insulate
the pipes.
;/ ;/
10
GB
