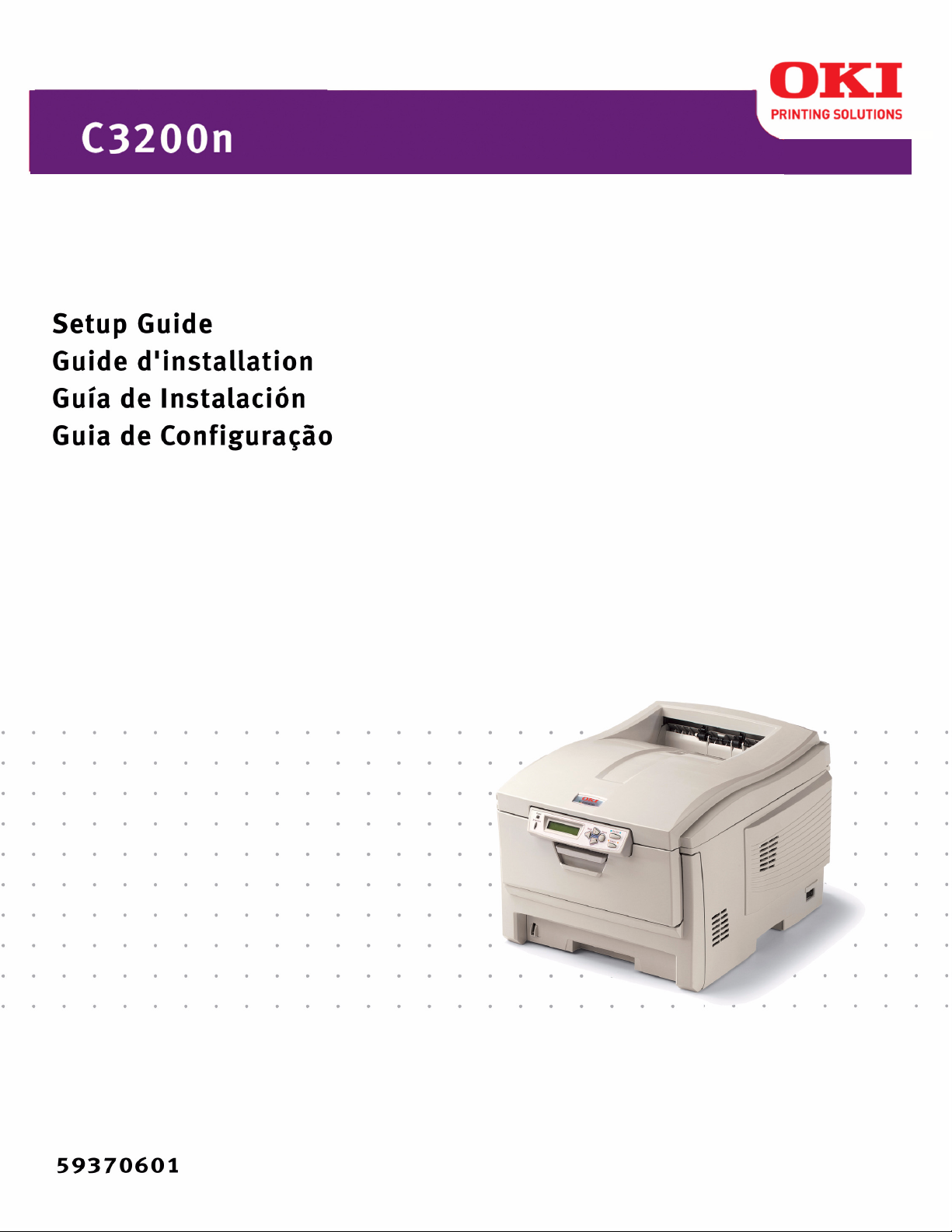

Oki C3200n Manuale utente
2
English
Français
Português
Español
聺Your 10-step printer set up will take about 15-20 minutes.
Unpack
Remove the packing pieces and the protective bag.
聺La configuration en 10 étapes de l'imprimante nécessite de 15 à 20
minutes.
Déballage
Retirez les matériaux d'emballage et le sac de protection.
聺La instalación de la impresora que consta de 10 pasos tomará de 15-20
minutos.
Desempaque
Retire el material de embalaje y la bolsa protectora.
聺A instalação em 10 etapas da impressora demorará aproximadamente de
15 a 20 minutos.
Desembalagem
Retire o material de embalagems e o saco de proteção.
3
English
Français
Español
Português
Check components:
APrinter
BCDs
CLight shield bags
DPower Cable
ELED lens cleaner
Manuals (not shown)
Vérifiez les
composants :
AImprimante
BCD
CSacs pare-lumière
DCordon
d'alimentation
ENettoyant pour
lentilles
Guides (non illustrés)
Verifique los
componentes:
AImpresora
BCDs
CBolsas de protección
contra la luz
DCable de
alimentación
ELimpiador de lentes
LE
D
Manuales (no se
muestran)
Verifique os
componentes:
AImpressora
BCDs
CSacos à prova de luz
DCabo de alimentação
ELimpador de lentes
LED
Manuais (não
ilustrados)
4
English
Français
Português
Español
• Lift the printer and place it on the selected location (dimensions are
approximate).
• Remove the packing materials and shipping tape.
• Soulevez l'imprimante et placez-la à l'endroit désiré (les dimensions sont
approximatives).
• Retirez les matériaux d'emballage le ruban d'expédition..
• Levante la impresora y colóquela en la ubicación seleccionada (medidas
aproximadas).
• Retire el material y cinta de embalaje.
• Levante a impressora e coloque-a no local selecionado (as dimensões são
aproximadas).
• Retire os materiais de embalagem e as fitas adesivas para transporte.
24'' (610 mm)
24'' (610 mm)
8'' (203 mm)
8'' (203 mm)
16'' (406 mm)
5
English
Français
Español
Português
Prepare the Image Drum/Toner Units
• Press the release button and lift the top cover.
• Remove the black image drum/toner unit (keep unit upright to avoid toner
spillage).
Préparation des unités tambours d'image/toner
• Appuyez sur le bouton de déverrouillage et ouvrez le capot supérieur.
• Retirez l'unité tambour d'image/toner noir (maintenez-la orientée vers le
haut pour éviter toute fuite de toner).
Prepare las unidades de cilindros de imagen/tóner
• Presione el botón de liberación y abra la tapa superior.
• Retire la unidad de cilindro de imagen/tóner negro (mantenga la unidad en
posición vertical para evitar que el tóner se derrame).
Prepare as unidades dos cilindros OPC/toner
• Pressione o botão de liberação da tampa superior e levante-a.
• Retire a unidade do cilindro OPC/toner preto (mantenha-a virada para cima
para evitar derramamento de toner).
6
English
Français
Português
Español
• Remove the tapes and sheets.
Caution! Do not touch the image drum’s shiny green surface. Do not expose
the drum to direct sunlight.
• Retirez les rubans et les feuilles.
Mise en garde! Ne touchez pas la surface verte glacée du tambour!
N'exposez jamais la cartouche de tambour à la lumière directe du soleil.
• Retiras las cintas y hojas.
¡Precaución! No toque la superficie verde brillante del cilindro de imagen.
No exponga el cilindro a la luz directa del sol.
• Retire as fitas e folhas.
Atenção! Não toque na superfície verde brilhante do cilindro. Não exponha o
cilindro à luz solar direta.
cont.
suite
cont.
cont.
7
English
Français
Español
Português
• Replace the black drum/toner unit, then push the lock lever toward the back
of the printer as far as it will go.
Important! If TONER SENSOR ERROR appears when you turn on the
printer, the lever for the toner cartridge color indicated is not pushed all the
way back.
• Remettez en place l'unité tambour d'image/toner noir, puis poussez le levier
de verrouillage vers l'arrière de l'imprimante, jusqu'à butée.
Importante! Si TONER SENSOR ERROR (ERREUR CAPTEUR TONER)
s'affiche lorsque l'imprimante est mise sous tension, le levier de la cartou-
che de toner couleur indiquée n'a pas été complètement poussé jusqu'à
butée.
• Reemplace la unidad de cilindro/tóner negro, luego empuje la palanca de
fijación hacia la parte posterior de la impresora, todo lo que sea posible.
¡Importante! Si aparece el mensaje TONER SENSOR ERROR [ERROR DEL
SENSOR DE TÓNER] cuando enciende la impresora, la palanca del cartucho
del color indicado no está completamente colocado hacia atrás.
• Recoloque a unidade do cilindro OPC/toner preto e, em seguida, empurre a
alavanca de travamento rumo à parte posterior da impressora o máximo
que puder.
Importante! Se a mensagem TONER SENSOR ERROR [Erro no sensor de
toner] aparecer quando a impressora for ligada, a alavanca do cartucho de
toner da cor indicada não foi empurrada totalmente para trás da impres-
sora.
con
t
.
suite
cont.
cont.
8
English
Français
Português
Español
• Repeat these steps for the yellow (Y), magenta (M) and cyan (C) drums/
toner units.
• Répétez ces étapes pour les unités tambour d'image/toner jaune (Y),
magenta (M) et cyan (C).
• Repita estos pasos para instalar los demás cilindros/tóner: amarillo (Y),
magenta (M) y cian (C).
• Repita estas etapas para as unidades dos cilindros OPC/toner amarelo (Y),
magenta (M) e ciano (C).
con
t
.
suite
cont.
cont.
9
English
Français
Español
Português
Prepare the Fuser
• Press firmly on the blue lock (A) to release the orange transprot restraint
(B). Pull the restraint out in the direction of the arrow. Remove the orange
instruction band.
Préparation de l'unité de fusion (four)
• Appuyez fermement sur le levier de verrouillage bleu (A) pour déverrouiller
les dispositifs de fixation oranges (B). Tirez les dispositifs selon la direction
indiquée par la flèche. Retirez et la bande orange.
Prepare el fusor
• Presione firmemente sobre la palance azul (A) para liberar el material de
transporte anaranjado (B). Saque el material halándolo en la dirección
indicado por la flecha. Retire la banda de instrucciones anaranjada.
Prepare a unidade fusora
• Pressione firmemente a trava azul (A) para soltar o retentor para transporte
alaranjado (B). Puxe o retentor para fora no sentido da seta. Retire a fita de
instruções alaranjada.
10
English
Français
Português
Español
• Close the top cover.
• Fermez le capot supérieur.
• Cierre la tapa superior.
• Feche a tampa superior.
con
t
.
suite
cont.
cont.
