Okki Nokki Record Cleaning Machine Manuale utente

BELANGRIJK!

LEES DEZE GEBRUIKSAANWIJZING AANDACHTIG VOORDAT HET APPARAAT IN GEBRUIK

WORDT GENOMEN!

Introductie

Gefeliciteerd met de aanschaf van de Okki Nokki Record Cleaning Machine of kortweg de RCM.

Indien u deze gebruiksaanwijzing zorgvuldig leest en de aanwijzingen opvolgt, zult u nog vele

jaren van een goed werkende RCM kunnen genieten.

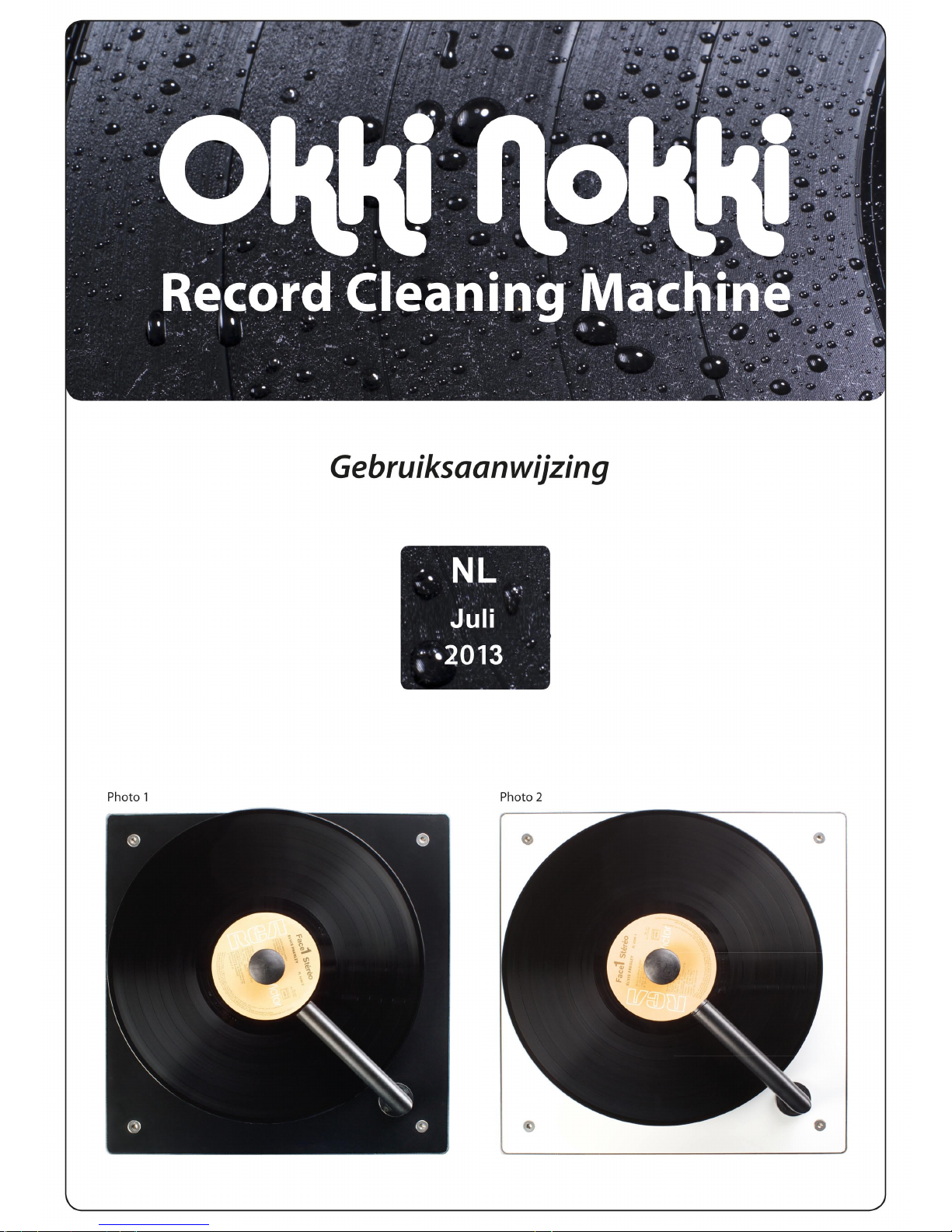

Afbeelding 1: de Okki Nokki platenreiniger in het zwart

Afbeelding 2: de Okki Nokki platenreiniger in het wit

De platenreiniger is er in een uitvoering voor 115 Volt of 230 Volt. Voor veiligheidsredenen is het

altijd aan te bevelen de machine op een geaard stopcontact aan te sluiten. Gebruik de machine

niet in een vochtige omgeving. De machine is eenvoudig in gebruik en beschikt over ingebouwde

beveiligingen om schade aan het apparaat door verkeerd gebruik te voorkomen.

Uitpakken

Na het openen van de verpakking en verwijderen van de vier beschermende hoekstukken, eerst de

accessoires uitpakken, twee beschermende zakjes en een netsnoer. Hierna tilt u de machine met

beide handen uit de verpakking. Til de machine nooit aan het plateau op! Bewaar de verpak-

king voor eventuele toekomstige verzending.

Accessoires

Bijgeleverd zijn een standaard afzuigarm, een applicatieborstel, een esje reinigingsvloeistof, een

platenklem en een geaard netsnoer. NB: het esje reinigingsvloeistof is een concentraat en dient

met gedestilleerd water vermengd te worden. Gedestilleerd water is bij de drogist verkrijgbaar. Als

de vloeistof eenmaal gemengd is, kan het op een koele en donkere plaats bewaard worden. Het

kleine esje kan gebruikt worden om de vloeistof op de elpee aan te brengen.

Installatie

Plaats de platenreiniger op een vrij, droog en schoon oppervlak. Zorg ervoor dat de machine stevig

en stabiel staat en zich op een comfortabele werkhoogte bevindt. Houd er rekening mee dat de

mogelijkheid bestaat dat reinigingsvloeistof gemorst kan worden. Het kan handig zijn een hand-

doek of anderssoortig absorberend materiaal onder het apparaat te plaatsen, om het oppervlak

waarop het apparaat staat te beschermen. Zorg te allen tijde voor voldoende ventilatie om het

apparaat. Waarschuwing!

Aluminium zuigarm

Plaats de afzuigarm in de daarvoor bedoelde opening aan de rechter voorzijde van de machine.

Plaats de arm parallel aan de zijkant, wijzend naar de achterkant van de machine (afbeelding 3).

Let erop dat de twee uitstekende pennetjes aan iedere kant van de arm in de corresponderende

openingen gezet worden.

Afbeelding 3: positie van de afzuigarm

Gebruiksaanwijzing

De machine aansluiten

MAAK UZELF BEKEND MET DE BEDIENING VOORDAT U HET APPARAAT AANSLUIT.

Sluit het netsnoer aan op de stroomaansluiting aan de achterzijde van het apparaat en steek

vervolgens het netsnoer in het stopcontact (230 V AC– 50 Hz). Vind de twee schakelaars aan de

voorzijde van de machine. De bovenste schakelaar genaamd “Motor”moet op de middelste stand

“OFF”staan. De schakelaar op de bovenste stand zetten zorgt ervoor dat het plateau met de klok

mee gaat draaien en de onderste stand laat het plateau tegen de klok in draaien. De motor zal enig

geluid produceren, hetgeen normaal is. De tweede, onderste schakelaar“Vacuum”bedient de zuig-

motor. De onderste “ON”stand laat een geluid klinken als een ouderwetse stofzuiger. De platenrei-

niger is nu gereed voor gebruik!

Aftapslang

Check of de aftapslang aan de achterzijde van de platenreiniger afgesloten is met de zwarte dop.

Waarschuwing! Bedien de machine nooit zonder afdichting van de aftapslang met de

zwarte dop. Probeer onder geen beding de machine te gebruiken met een continue aftap

door de slang in een opvangbak te hangen. In een dergelijk geval komt de garantie per

direct te vervallen.

Reinigingstest

Wij bevelen een testronde aan op een oude, onbelangrijke elpee om er zeker van te zijn dat de

machine goed is ingesteld en juist werkt en natuurlijk om bekend te worden met de reinigingspro-

cedure.

Bediening voor het reinigen

Leg de elpee op het plateau en plaats vervolgens de platenklem. Draai deze niet te strak aan. Noot:

forceer de klem niet en zorg dat de klem correct op de schroefdraad wordt bevestigd. Be-

schadig de schroefdraad niet!

Voor het aanbrengen van de vloeistof wordt aanbevolen eerst de plaat stofvrij te maken met een

standaard platenborstel (maar niet met de applicatieborstel). Zet het plateau aan (draairichting

met de klok mee) en breng voorzichtig een aantal druppels reinigingsvloeistof aan. Verspreid deze

vervolgens met de applicatieborstel. Exact de juiste hoeveelheid reinigingsvloeistof aanbrengen

is een kunst op zich en behoeft enige oefening. Een goede vuistregel is: bedek de plaat en niet de

hele machine... Niet teveel en niet te weinig dus.

Afbeelding 4: de reinigingsvloeistof verspreiden

Zorg ervoor dat de vloeistof in gelijke mate over het oppervlak wordt verdeeld, voeg indien nodig

meer vloeistof toe. Als u eenmaal tevreden bent met het resultaat, kunt u de borstel voorzichtig

Gebruiksaanwijzing

omlaag duwen. Op deze manier haalt u vuil uit de groeven. Vervolg deze handeling 3 of 4 omwen-

telingen en doe hierna hetzelfde in de tegengestelde draairichting. U hoeft niet meer vloeistof toe

te voegen. Probeer het platenlabel droog te houden, verwijder gemorste vloeistof onmid-

dellijk.

Afbeelding 5: positie van de zuigarm gedurende het zuigproces

Bediening voor het zuigen

U bent nu klaar om zowel vuil als vloeistof te verwijderen.

Het zuigen vindt alleen plaats met de klok mee. Zorg ervoor dat de schakelaar van de mo-

tor in de bovenste stand staat. Draai de zuigarm totdat hij zich boven de elpee bevindt en naar

het midden wijst (afbeelding 5). De pinnetjes op het verticale gedeelte van de arm bevinden zich

boven de uitsparingen van de houder. Druk de arm voorzichtig op de elpee terwijl de pinnetjes in

de uitsparingen zakken. Zet gelijktijdig de zuigmotor aan. Na enig oefenen wordt dit een vloeiende

beweging. De arm blijft omlaag terwijl de elpee draait.

Twee omwentelingen zijn normaliter voldoende om alle vloeistof op te zuigen - meer kan

de elpee beschadigen.

Zet de zuigmotor uit, de veer in de arm zorgt ervoor dat hij omhoog gaat. Beweeg de zuigarm rich-

ting achterzijde van het apparaat en zet de motor van het plateau uit. Onthoud goed: zet eerst de

zuigmotor uit en dan de motor van het plateau. Verwijder de klem, draai de elpee om en herhaal

deze procedure voor de andere kant van de elpee.

Het reservoir voor de reinigingsvloeistof legen

Nadat 20 – 30 LP’s gereinigd zijn, moet de afvalvloeistof uit het reservoir gehaald worden. Niet

regelmatig legen van het reservoir kan schade aan de machine veroorzaken en laat de

garantie vervallen. Haal voorzichtig de afvoerslang uit de achterzijde van het apparaat. Forceer

niets. Stop bij enige weerstand, het eind van de slang is daar!

Verwijder de zwarte dop en plaats de slang in een es of opvangbak. Kantel de machine ongeveer

15 centimeter (afbeelding 6). Houd de machine in deze positie totdat er geen vloeistof meer uit de

slang loopt. Vergeet niet de zwarte dop weer terug te plaatsen op de slang. Het niet terugplaat-

sen van de zwarte dop laat de garantie per direct vervallen!

Noot: soms wordt er weinig of geen vloeistof waargenomen als de afvoerslang gecontro-

leerd wordt. Dit kan komen omdat een mengsel op alcoholbasis wordt gebruikt dat in de

machine door hitte reeds is verdampt. Dit is geen excuus om de afvalvloeistof niet te ver-

wijderen. Waarschuwing Garantie!

Afbeelding 6: reservoir reinigingsvloeistof legen

Gebruiksaanwijzing

Veiligheidsvoorzieningen

• Hetvloeistofreservoirheefteeningebouwdesensor.Dezelaatdemachinestoppenalsde

tank vol is om schade te voorkomen. Dit gebeurt als zich 350ml vloeistof in de tank bevindt.

Gelieve de tank als hierboven beschreven te legen.

Noot: zorg ervoor dat de zuigmotor uit is, de motor zou automatisch kunnen starten als de

sensor zich reset terwijl u de tank leegt. Dit zou het apparaat kunnen beschadigen. Het ap-

paraat is gereed voor gebruik als de tank geleegd is. Herhaal bij voorkeur de standaard procedure

na reinigen van 20 - 30 elpees.

• Dezuigmotorheefteeningebouwdetemperatuursensor.Alsdetemperatuurtehoog

wordt, zorgt hij voor het automatisch uitgaan. Schakel in dit geval de machine helemaal uit

en wacht minimaal 30 minuten voor verder gebruik.

Nuttige hints en aanbevelingen

• HouddeRCMschoon!Verwijdervloeistofdieophetapparaatterechtkomt

• Reinigdeapplicatieborstelinwarmwater.Laatgeenstofachter.

• Onderhouddeuwelenstripsopdeafzuigbuis.Controleerregelmatigopvuil,slijtageen

beschadigingen. Let erop dat zich geen vuil ophoopt en veeg af na gebruik met de

vingertoppen of zachte tandenborstel. Vervang de strips na circa 200 kanten en vaker

indien noodzakelijk.

• Zeeroudeenvervuildeelpeesdienenmeerderemaleneenschoonmaakbeurttekrijgen.

• Vervangaltijddebinnenhoesvaneenelpeebijdeeerstereiniging.

• Wijadviserenhetgebruikvandespeciale,geconcentreerdeOkkiNokkireinigingsvloeistof.

• GebruikNOOITeenreinigingsvloeistofmeteenalcoholgehaltevanmeerdan25%.

• GebruikNOOITeenreinigingsvloeistofopalcoholbasisvoor78toerenplaten,shellacof

acetaten.

• Geenopenvlammenofrokenbijgebruikvanopalcoholgebaseerdemengsels.Gevaar!

• Zorgvoorvoldoendeventilatiebijgebruikvanopalcoholgebaseerdemengsels.

• Wijradenhetgebruikvaneenapartezuigarmaanbijhetreinigenvan78toerenplaten.

• Letop;devoetjeskunnenzwartafgevenopdetafelwaarudemachineplaatst.

• Treknooitdeafzuigbuisuitdemachinealsdezuigmotorinwerkingis!Ditkangrote

schade doen ontstaan aan de machine!

• Gebruiknooiteenvloeistofdiesterkschuimt!

Accessoires voor uw Okki Nokki

7”,10”en12”zuigarmen,uwelenvervangingsstrips,platenreinigingsvloeistof,applicatieborstel,

houten borstel met uwelen strip voor stofvrij maken elpee’s, stofkap.

Onderhoud

De machine moet op regelmatige basis gereinigd worden met een standaard stofzuiger. Neem het

oppervlak af met een vochtige doek.

Vanaf nu zullen uw elpees Okki Nokki klinken!

Gebruiksaanwijzing

Garantiebepalingen

UwOkkiNokkiRCMheeft1jaargarantie.Bewaardeoriginelefactuur/bewijsvanaankoop;deze

bepaalt de ingangsdatum van de 1-jarige garantieperiode.

• Degarantieopdemachinevervaltbijonjuistgebruikofgebruiknietzoalsbeschreven

 indezegebruiksaanwijzing

• Neemcontactopmetuwdealerindiendemachinenietmeerofonjuistwerkt

• Openondergeenenkeleomstandigheiddemachineomzelfreparatiesuittevoeren

 ofopanderemanierwijzigingenaantebrengen

• Erdienengeenreparatiesuitgevoerdtewordendoorongeautoriseerdpersoneel

• Erwordtgeenenkelewijzevanaansprakelijkheidaanvaardvoorbeschadigingen

 aanelpeesveroorzaaktdoorgebruikvandezemachine

• Neemcontactopmetuwdealervoormeerinformatie

Gebruiksaanwijzing

IMPORTANT!

READ THIS OWNER’S MANUAL CAREFULLY, BEFORE USING THE MACHINE!

Introduction

You are now the proud owner of an Okki Nokki Record Cleaning Machine or RCM.

It will give you many years of good service if you read and follow this instruction manual.

Photo 1: the Okki Nokki record cleaner in black

Photo 2: the Okki Nokki record cleaner in white

Therecordcleanerissuitablefor115Voltsor230VoltsAC.Forsafetyreasonsitisadvisableto

always plug the machine into an earthed wall socket. Do not operate the machine in damp conditi-

ons. It is easy to use and has built-in safety devices to avoid damage to the machine from misuse.

Unpacking

After opening the cardboard box and removing the four protective corners, take out the supplied

accessories – 2 padded bags and an IEC UK mains lead, after which you should lift the machine

with both hands, out of the box. On no account, try to lift the machine by the turntable!

Keep all the packaging for any subsequent shipping.

Accessories

Accessories supplied with the machine: standard LP suction arm, cleaning brush, cleaning uid,

recordclampandanearthedIECmainscable.NB.Thesmallbottleofcleaninguidisaconcentrate

and requires mixing with a liter of puried water – not battery or steam iron top-up, not tap water

but puried water which is available from most chemists. When mixed, the uid should be kept in a

cool,darkplace.Thesmallbottlewhichcontainedtheconcentratecanbeusedtoapplytheuidto

the record.

Installation

Place the record cleaner on a clear, clean dry surface. Make sure that the cleaner is in a stable posi-

tion on a sturdy table or stand. Position the cleaner in such a way as to ensure that it is situated at

a comfortable working height. You will have to keep in mind that there may be the possibility of

a leakage of uid onto the table or other base. It might help to place a towel or similar absorbent

material under the cleaner, in order to protect the surface underneath. Please provide ample venti-

lation around the machine at all times. Warning!

Aluminum suction arm

Place the suction arm in the aperture provided for it, at the right hand, front side the machine.

Place the arm parallel with the side, towards the rear of the machine (photo 3). Note that there are

2 small pins or lugs protruding from either side of the tube that sits in the aperture. You will also

note, two corresponding cut-outs in the top of the aperture.

Photo 3: position of the suction arm

Owner’s Manual

Connecting the machine for operation

BEFORE SWITCHING ON AT THE MAINS, BECOME AQUAINTED WITH THE CONTROLS.

Plug the mains lead into the socket at the rear of the machine, then insert the plug in an earthed

wallsocket.Locatethetwoswitchesatthefrontofthemachine.Thetoprockertypeswitchmarked

“Motor”should be in the center“ OFF” position. Switching it to the upper position will make the

platter move in a forward / clockwise direction. Repeat this with the switch in the lower position

and the platter will now revolve in a reverse / anti-clockwise direction. Some noise from the mo-

torwillbeheard,thisisnormal.Thesecond,lowerswitchgovernsthevacuummotor.Placeinthe

downwards “ON”position and you will hear the noise of an old fashioned vacuum cleaner. Your

cleaning machine is now ready for operation!

Drain Down hose

Check that the drain down hose at the rear of the cleaner is in the closed position with the black

end cap in place. Warning! Never operate the machine without the end cap in place. On no

account, should you try “continuous drain down” by hanging the tube into a receptacle

whilst using the machine. This will instantly void the warranty.

Cleaning test

We recommend a practice run on an old unwanted LP in order to ensure that the machine is set up

and working correctly and to acquaint yourself with the correct cleaning procedure.

Cleaning operation

Place the record on the turntable and secure in position to with the locking clamp. Do not over

tighten. Note: never force the clamp on, ensure that the clamp engages the threaded spin-

dle correctly. Do not “cross thread !”

Before applying uid, it is advisable to remove any obvious foreign substances from the LP surface

withastandardrecordbrushbutNOTthebrushyouuseforspreadingtheuidandscrubbing.

Turnontheturntableinaforwardmotionandcarefullyapplyafewdropsofcleaninguidand

spread with the brush. Applying the correct amount of cleaning uid is an art in itself and needs at-

tention. A good rule is“cover the record – not the cleaning machine.”Not too little – not too much.

Photo 4: distributing the cleaning uid

Make sure that the uid is evenly distributed over the entire surface, add more uid if necessary.

Once you are happy with the result then you can push down gently and ex the bristles of the

brush.Youaretryingtoliftsomeofthedirtoutofthegrooves.Try3or4revolutionsintheforward

direction and the same in the reverse mode. No need to add more uid. Try to prevent the re-

cord label from getting wet, wipe oﬀ any spilled ﬂuid immediately.

Owner’s Manual

Altri manuali per Record Cleaning Machine

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Okki Nokki Giradischi

Okki Nokki

Okki Nokki ONE Manuale utente

Manuali Giradischi popolari di altre marche

Gemini

Gemini CDT-05 MKII Manuale utente

Rotel

Rotel RP-820 Manuale utente

Shuman

Shuman MC-250BT Manuale utente

Stanton

Stanton STR8-150 Manuale utente

Audio Technica

Audio Technica AT-LPW40WN Manuale utente

Crosley

Crosley McQueen CR7011-GY Manuale utente

Reloop

Reloop SMP-1 Manuale utente

auna

auna TT-Classic Plus Manuale utente

COMO AUDIO

COMO AUDIO Turntable Analog Manuale utente

Dual

Dual 1009 F Manuale utente

REED

REED Muse3C Manuale utente

AXIOMTEK

AXIOMTEK OPS883-H Series Manuale utente

Pioneer

Pioneer PL-71 Manuale utente

Vestax

Vestax PDX-a1 Manuale utente

Denon

Denon DP-400 Manuale utente

Dual

Dual 504 Manuale utente

Audio-Techica

Audio-Techica AT-LP60XBT Manuale utente

Goldring

Goldring G99 Manuale utente
