Olympus PPO-E02 Manuale utente

取扱説明書

PT-Eシリーズ用防水レンズポート

Instruction Manual

Underwater Lens Port for the PT-E Series

Mode d’emploi

Port d’objectif étanche pour la série PT-E

Bedienungsanleitung

Unterwasser-Objektiv-Port für PT-E Serie

Manual de instrucciones

Puerto de objetivo hermético para la serie PT-E

PPO-E02

PPO-E02Jn05.5.317:21PMページ1

PPO-E02Jn05.5.317:21PMページ2

警告

はじめに

■この取扱説明書の一部または全部を無断で複写する事は、個人としてご利用になる場合を除き禁止され

ています。

■本製品の不適切な使用により、万一損害が発生した場合、逸失利益に関し、または、第三者からのいか

なる請求に対し、当社では一切その責任を負いかねますのでご了承ください。

ご使用前に必ずお読みください

■本製品は

水深60m以内の水中で使用するよう設計されています。取扱いには十分ご注意ください。

■本製品ご使用の際は、必ず対応しているレンズと組み合わせてご使用ください。対応レンズ以外のレン

ズと組み合わせてのご使用はおやめください。

■本製品ご使用の際は、必ず本取扱説明書の記載事項に従って、正しくご利用ください。

安全にお使い頂く為に

この取扱説明書では、製品を正しく安全にお使い頂き、お客様や他の人々への危害と財産の損害を未然に防

止する為に、いろいろな絵表示をしています。その表示と意味は次のようになっています。

この表示を無視して誤った取扱いをすると、人が死亡または重症を負う可能性が想定される

内容を示しています。必ずお守りください。

警告

この表示を無視して誤った取扱いをすると、人が傷害を負う可能性が想定される内容および

物的損害のみの発生が想定される内容を示しています。必ずお守りください。

注意

●幼児、子供の手の届く場所に置かないでください。以下のような事故発生のおそれがあります。

・高い所から身体の上に落下し、けがをする。

・小さな部品を飲み込む。万一飲み込んだ場合は直ちに医師にご相談ください。

●本製品は一部ガラスを使用しています。落下したり固いものに強くぶつけるなど過度な衝撃を加えると

破損し、けがをする可能性があります。取扱いには十分ご注意ください。

●

万一水中でご使用中に本製品に水漏れが発見された場合は、直ちに水中での使用を中止し、製品に

付着し

ている水分を除去したうえで装填されているカメラやレンズを取出してください。

●分解や改造をしないでください。けがをする原因となります。

●本製品用のシリコンOリング用グリスは食べられません。

注意

●温度の高い所へ放置しないでください。部品が劣化する事があります。

●本製品を防水プロテクタPT-Eシリーズ本体へ取付ける際は、本書記載の取付け方法に従って順序を間違

えないよう注意して装着してください。

●本製品を防水プロテクタPT-Eシリーズ本体から取外す際は、プロテクタが十分乾燥し水分が付着してい

ない事を確認したうえで取外してください。

●砂、ほこり、塵の多い環境下で本製品の着脱や開閉をするとOリング部に異物が付着し防水性能が損なわ

れ水漏れの原因となる事があります。絶対に避けてください。

●本製品を水深60m以内の水深で使用するように設計・製造されています。60mより深い潜水をされた場

合、本製品や装填されているカメラやレンズに復帰しない変形や破損が生じたり、水漏れを起こす事が

あります。ご注意ください。

●本製品を密閉する際は、Oリングおよびその接触面に異物を挟みこまないように十分ご注意ください。

●本製品を保管する場合は、必ず本製品からカメラやレンズを取出して保管してください。

●本製品でレンズのズーム操作を行なう場合、レンズのズームリングに本製品付属のズームギアを装着す

る必要があります。本取扱説明書に従って、ズームギアとレンズのズームリング部に正しく装着して

ください。

■このたびは弊社製品をお買い上げ頂きありがとうございます。本説明書の内容をよくご理解のうえ、正

しくご使用ください。この説明書と保証書は大切に保管してください。

■本製品は防水プロテクタPT-Eシリーズ用の防水レンズポート「PPO-E02」です。

■

本製品に同梱されているズームギアを対応レンズのズームリングへ装着して使用する事で、水中でのズー

ム操作が可能です。

PPO-E02Jn05.5.317:21PMページ1

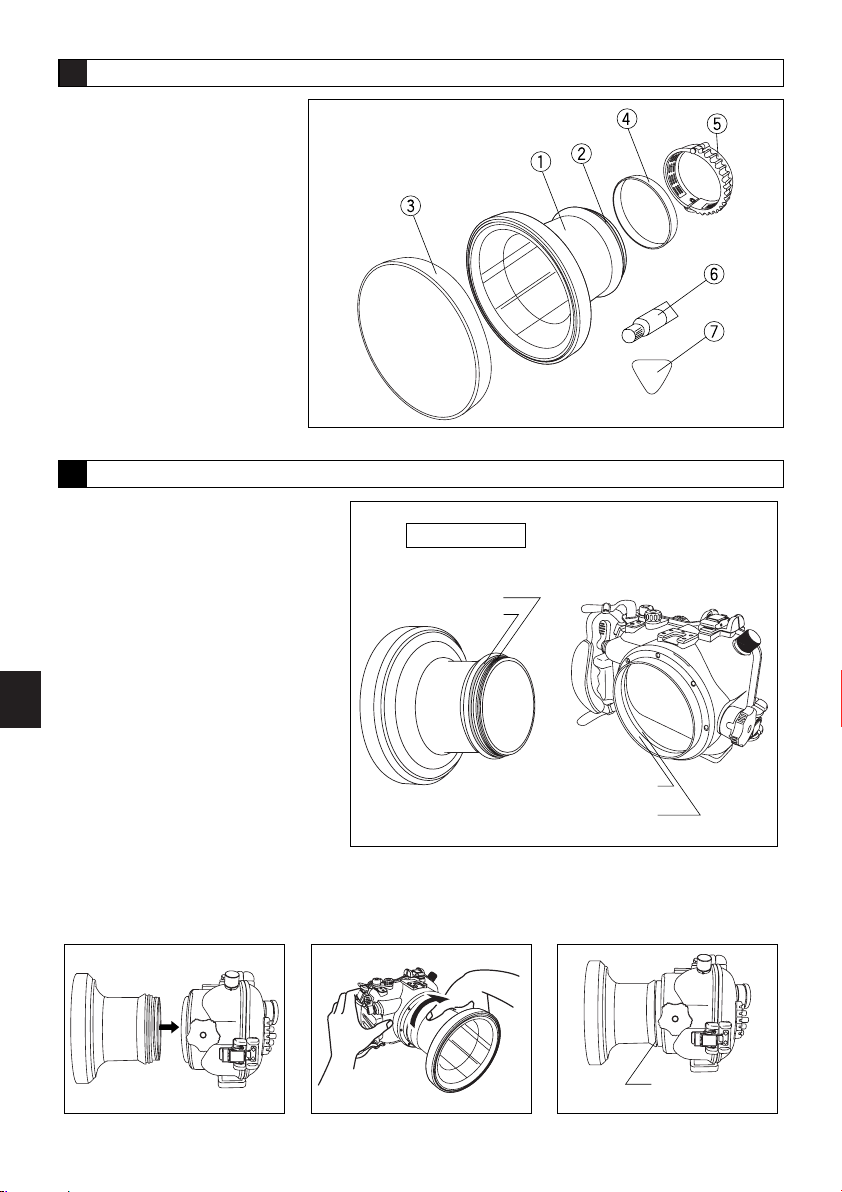

①PPO-E02本体

②シリコンOリング（POL-E101）

③フロントキャップ

④リアキャップ

⑤ズームギア

⑥シリコンOリング用グリス

⑦Oリング取外し用ピック

１各部の名称

２防水プロテクタへの取付け方

ポート取付けネジ部

Oリング接触面

Oリング

ネジ込み部

Oリング塗布部

ここでは本製品をPT-Eシリーズ本体へ

取付ける方法についてご説明します。

尚、取付ける前に各Oリング部、防水

プロテクタPT-Eシリーズ本体のポート

取付けネジ部、およびOリング接触面

に異物などの付着が無い事を必ずご確

認のうえ、本製品付属のシリコンOリ

ング用グリスを各部に薄く塗布してお

きます。

①PT-Eシリーズ本体のポート取付けネジ部にPPO-E02のネジ込み部を合わせます。

②PT-Eシリーズ本体をしっかり支え、PPO-E02の胴体部を持ち、時計回りにネジ込みます。

③PPO-E02をネジ込むに従って、ネジ込みが重くなりますが、PT-Eシリーズ本体のポート取付けネジ部と、

PPO-E02のネジ込み部に隙間がなくなるまでしっかりとネジ込んでください。

隙間がなくなる

までネジ込む

PPO-E02Jn05.5.317:21PMページ2

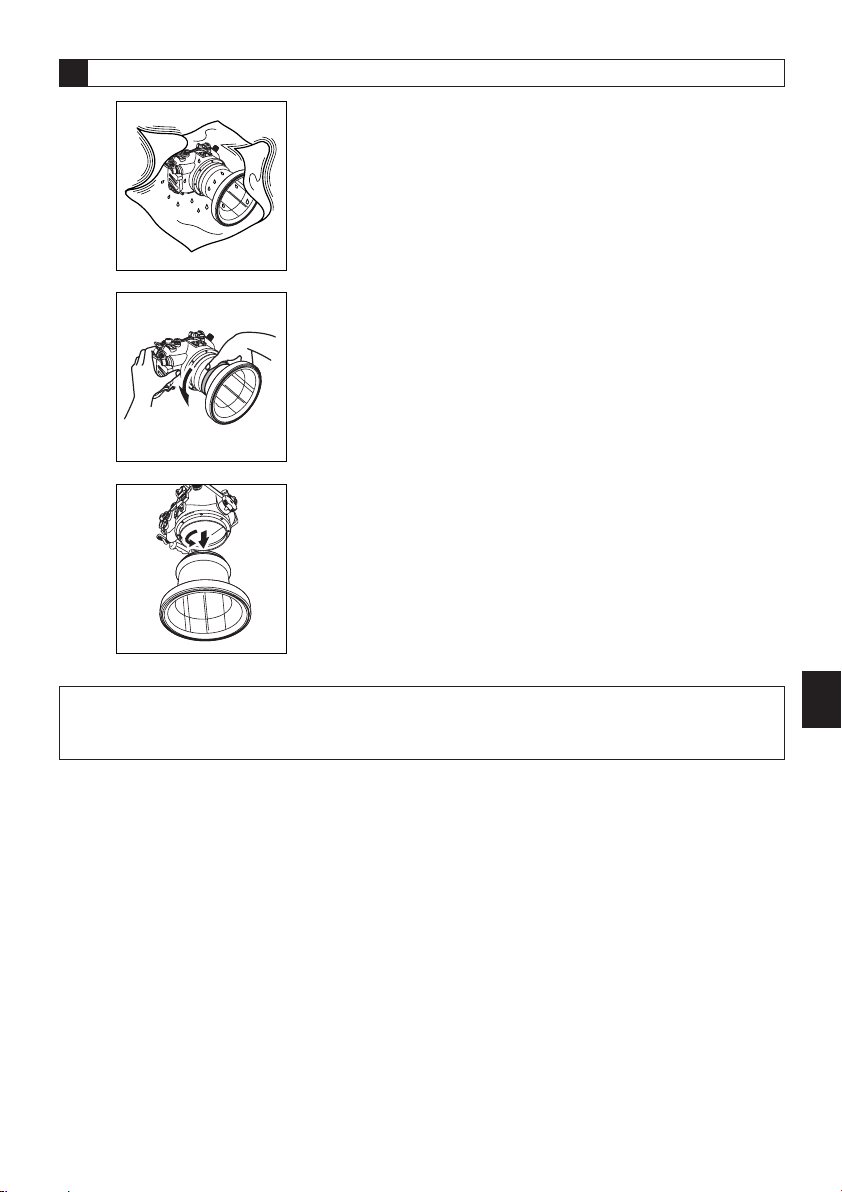

３PPO-E02の取外し方

①製品に水滴などが付着している場合は、きれいに拭き取り、

製品が乾燥しているか確認します。

注意：・PPO-E02を本体から取外す際、ポートのOリング付近に水滴が残っていて、水滴が飛び散り、レ

ンズやカメラ本体へかかる場合があります。万が一、水滴がレンズやカメラに付着した場合は、

慌てずに乾いた布などで直ちに拭き取ってください。

・ポートの取外しは、十分に製品が乾燥している事を確認のうえ、実施してください。

②防水プロテクタPT-Eシリーズをしっかり支え、PPO-E02を

反時計回りに約90度回し、ゆるめます。回す際に、重たくて

回転する事ができない場合は、PPO-E02にすべりにくいゴム

製のものを巻き付けるなどして、反時計回りにゆるめてくだ

さい。

③PPO-E02がゆるんだ後は、PPO-E02のレンズ部を下にして、

ゆっくりと反時計回りに回転させ、PT-Eシリーズ本体から

PPO-E02を取外します。この際、PPO-E02およびPT-Eシ

リーズ本体を落下させたりする事のないように十分ご注意く

ださい。

PPO-E02Jn05.5.317:21PMページ3

４レンズのズームギアの装着

①レンズのズームリングを回して、下記の通り、対応レンズ毎

にズームレンズの数値をズーム指標へ合わせます。

対応レンズ

ズーム指標へ合わせる数値

ZUIKODIGITAL14-54mmF2.8-3.5 25

ZUIKODIGITAL11-22mmF2.8-3.5 14

②ズームギアのロックダイヤルとヒンジを確認し、ロックダイ

ヤルを反時計回りに回転させ、ロックを解除して、ギアを開

いておきます。

ヒンジ

開く

ロックダイヤル

③

ズームギアを十分に開き、ズームギアのヒンジの部分をレンズ

のズー

ム指標に合わせて、レンズの上にズームギアをのせ、

ズームギアの回転方向を合わせます。この際、左記のイラス

トのようになるように、ズームギアのギアをヒンジの左側へ

くるようにします。

ヒンジの部分を

指標に合わせる

ギア

④ズ

ームギアのヒンジの先端をレンズのズームリング部のゴム

部の端へ合わせ、ズー

ムギアの前後方向の位置決めをします。

⑤ズームギアの位置が決まったら、ギアの位置がずれないよう

に注意しながら、ズームギアをレンズのズームリングに密着

させ、ズームギアのロックダイヤルを時計回りに止まるまで

回転させ、ギアが開かないようにロックします。

指でレンズにギアを

密着させる

ロックダイヤルを

回し、ロックする

本製品でレンズのズーム操作をする場合、本製品付属のズームギアをレンズのズームリングへ装着します。

注意：ズームギアの回転方向および、前後方向の位置が正しくないと、レンズのズーム操作がスムーズに

行えません。装着位置に注意して正しく装着してください。

PPO-E02Jn05.5.317:21PMページ4

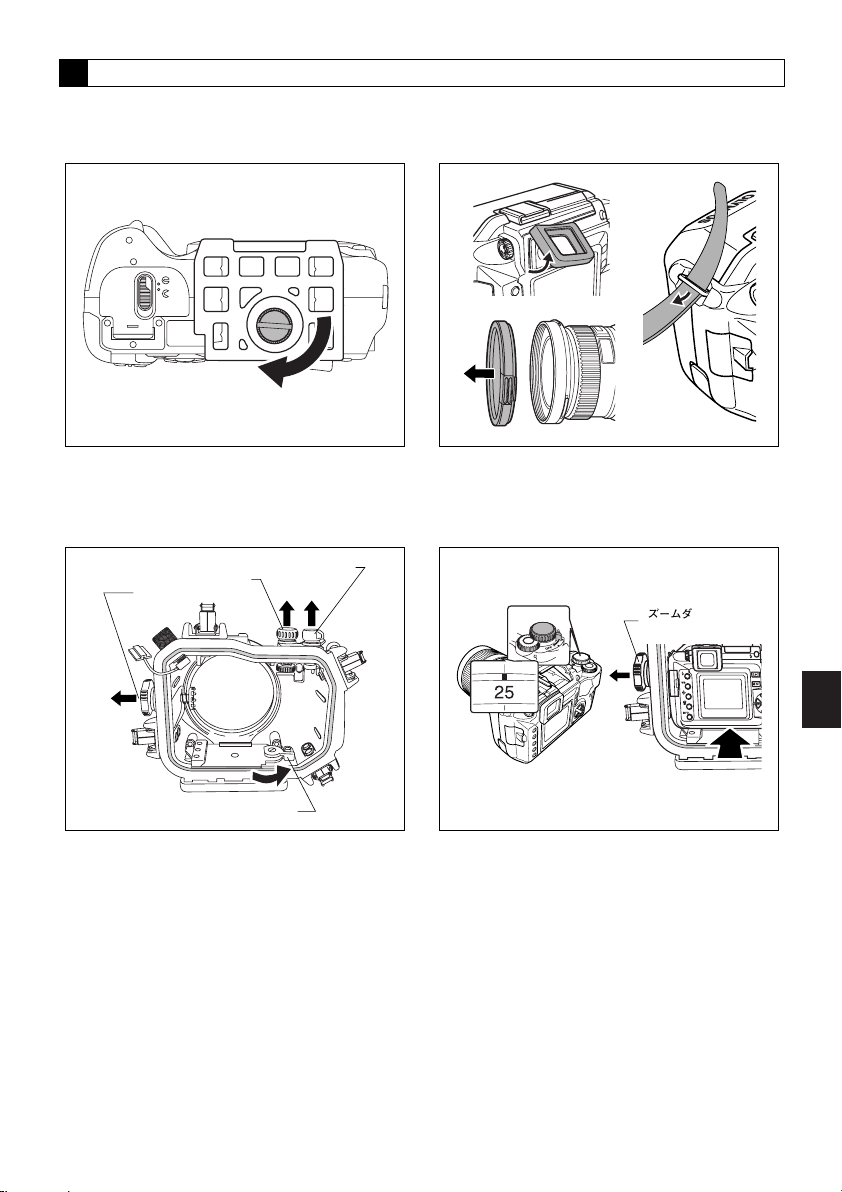

①カメラ底部へ、PT-Eシリーズに付属のカメラ台を

しっかりとネジで固定します。

５カメラとレンズの装填

カメラに取付けられたレンズへ本製品付属のズームギアを取付け後、PPO-E02が取付けられた防水プロテ

クタPT-Eシリーズ本体へカメラとレンズを装填します。

②カメラファインダー部のアイカップを取外します。

また、カメラのレンズにレンズキャップやフィル

ター、カメラ本体にストラップなどが装着されて

いる場合はあらかじめ取外します。

③PT-Eシリーズのパワースイッチダイヤル、モード

ダイヤルノブ、ズームダイヤルをあらかじめ引上

げ、カメラを装填するPT-Eシリーズのカメラ台の

ロックレバーを反時計回りに回して、ロックを解

除の位置にします。また、フラッシュ用のホット

シューケーブルを、PT-Eシリーズの取扱説明書に

従って、あらかじめ装着しておきます。

ズームダイヤル

モードダイヤルノブ

パワースイッチダイヤル

カメラ台ロックレバー

④カメラの電源スイッチがOFFであることを確認しま

す。レンズのズーム指標にズーム位置を対応レン

ズ毎に合わせた状態で、PT-Eシリーズのズームダ

イヤルをさらに引出しながら、カメラ本体に装着

したカメラ台をPT-Eシリーズ前蓋側の内部にある

カメラ台取付け部へ静かに奥まで装填します。

ズームダイヤルを

さらに引出す

PPO-E02Jn05.5.317:21PMページ5

⑤カメラを装填後、PT-Eシリーズのカメラ台ロック

レバーを時計回りに止まるまで回転させて、カメ

ラ台をロックします。また、PT-Eシリーズのズー

ムダイヤルを押し込み、レンズに装着されたズー

ムギアへはめ込みます。ズームダイヤルを回転さ

せて、レンズのズーム操作ができるのを確認して

ください。

⑥

PT-Eシリーズのパワースイッチダイヤルおよびモー

ドダイヤルノブを押し下げます。パワースイッチ

ダイヤルおよびモードダイヤルノブをそれぞれ回

転させて、カメラ本体の電源のON/OFF、モードダ

イヤルの変更が可能かどうかを確認します。また、

カメラ本体のホットシューへ、PT-Eシリーズに取

付けたホットシューケーブルのホットシュー差込

み部を装着します。

⑦

PT-Eシリーズの後蓋を取付け、4ヶ所のバックルを

（対角線上の2ヶ所ずつ）ロックすれば準備完了です。



PPO-E02Jn05.5.317:21PMページ6

①ご使用後、装填されているカメラおよび

レンズを取出し、空のまま再度プロテク

タを密閉して出来るだけ早く真水に一定

時間漬けておき、プロテクタに付着した

塩分を落とします。

６メンテナンスについて

本製品を安全にお使い頂く為に、必ずダイビング毎にメンテナンスを実施してください。

詳しくは、防水プロテクタPT-Eシリーズの取扱説明書記載の「撮影終了後の取扱い方法」、および、「防水

機能のメンテナンスをしましょう」の項目をご参照のうえ本製品も同様に実施してください。

③本製品の各Oリングを、付属のOリング取

外し用ピックを使用して傷つけないよう

に注意して取外します。

⑤Oリング溝は繊維の出にくい清潔な布や綿

棒を利用して付着した異物を取除きます。

Oリング密着面や、PT-Eシリーズ本体の

ポート取付けネジ部も同様に異物を取除

きます。

②プロテクタが十分乾燥した事を確認し、

本製品を防水プロテクタPT-Eシリーズ本

体から取外します。

④Oリングについた砂や塵を取除き、Oリン

グを指で軽くつまんで全周を軽くしごき、

異物の付着や傷・ヒビ割れの有無を確認

します。

⑥異物を取除いたOリングに薄く付属のグリ

スを塗り、Oリング溝にOリングをはめ込

みます。Oリングへのグリスの塗布は、米

粒大のグリスを指に取出し、指先でOリン

グ全周を軽くしごいて薄く均一に塗布し

ます。

PPO-E02Jn05.5.317:21PMページ7

内容

PT-Eシリーズ本体との装着部用のOリング

対応プロテクタ：PT-Eシリーズ本体

対応レンズ：ZUIKODIGITAL14-54mmF2.8-3.5/

ZUIKODIGITAL11-22mmF2.8-3.5

主要材質

本体：アルミニウム

レンズ窓：化学強化ガラス

Oリング：シリコンゴム

ズームギア：ポリカーボネート樹脂

フロントキャップ：NBRゴム

リアキャップ：ポリエチレン樹脂

許容耐圧：水深60m以内

本体寸：最大径143mm×奥行105mm

重量：650g

７仕様

注）外観・仕様は改善の為予告無く変更する場合があります。あらかじめご了承ください。

〒163-0914 東京都新宿区西新宿2の3の1 新宿モノリス

●商品に関するお問い合わせ窓口

オリンパスカスタマーサポートセンター



0120-084215



携帯電話・PHSからは

0426-42-7499





FAX0426-42-7486

調査等の都合上、回答までにお時間をいただく場合がありますので、ご了承ください。

営業時間 平日 9:30〜21:00

土・日・祝日10:00〜18:00

 （年末年始、システムメンテナンス日を除く）

フリーダイヤル

●ホームページによる情報提供について

製品仕様、パソコンとの接続、OS対応の状況、Q&Aなどの

各種情報を、ご提供しております。

オリンパスホームページ

（http://www.olympus.co.jp/）

から「お客様サポート」→「映像・情報分野」→

「デジタルカメラ／プリンタ」へ進み、ご利用ください。

修理に関するお問い合わせ、修理品ご送付先

TEL0266-26-0330 FAX0266-26-2011

〒394-0083 長野県岡谷市長地柴宮3の15の1 オリンパス岡谷修理センター

営業時間 9：00〜17：00（日曜、夏期・年末休業、システムメンテナンス日を除く）

国内サービスステーション（修理受付窓口）

東京 〒101-0052 千代田区神田小川町1の3の1 小川町三井ビル(オリンパスプラザ内) Tel.03(3292)3403 

札幌 〒060-0034 札幌市中央区北4条東1の2の3 札幌フコク生命ビル Tel.011(231)2320

仙台 〒981-3133 仙台市泉区泉中央１の13の4 泉エクセルビル Tel.022(218)8421

名古屋 〒460-0003 名古屋市中区錦2の19の25 日本生命広小路ビル Tel.052(201)9571 

大阪 〒542-0081 大阪市中央区南船場2の12の26 オリンパス大阪センター Tel.06(6252)6995 

広島 〒730-0013 広島市中区八丁堀16の11 日本生命広島第2ビル Tel.082(228)3821

福岡 〒810-0004 福岡市中央区渡辺通3の6の11 福岡フコク生命ビル Tel.092(761)4466

※土・日曜、祝日および年末年始・夏期休暇は原則として休業させていただきます。オリンパスプラザ内の東京サービスステーションは

土曜も営業しております。

８消耗品

本製品用の消耗品をご紹介いたします。

製品

POL-E101

■シリコンOリング

内容

シリコンOリング用グリス

製品

PSOLG-1

■シリコンOリング用グリス

PPO-E02Jn05.5.317:21PMページ8
