Olympus PT-058 Manuale utente

PT-058

114

170

142

使用說明書

CHT

JP 2

このたびは、当社製品をお買い上げいただき、ありがとうござい

ます。

この説明書をよくお読みのうえ、安全に正しくお使いください。

また、この説明書はお読みになったあと、必ず保管してください。

誤った使い方をされると水漏れにより中のカメラが破損し、修理

不能になる場合があります。

ご使用前には、この説明書にしたがって必ず事前チェックを実施

してください。

はじめに

本書の内容の一部または全部を無断で複写することは、個人としてご

りいたします。

本製品の不適切な使用により、万一、損害が発生した場合、逸失利益

に関し、または、第三者からのいかなる請求に対し、当社では一切そ

の責任を負いかねますのでご了承ください。

ご使用の前に必ずお読みください

このプロテクターは、水深 45m 以内の水中で使用するよう設計された

精密機械です。取り扱いには十分ご注意ください。

プロテクターのご使用前の取り扱い方法と事前チェック、メンテナン

ス、ご使用後の保管方法についてはこの取扱説明書をよくお読みにな

り、正しくご利用ください。

デジタルカメラの水没事故は、当社では一切その責任を負いかねます。

また、水没による内部機材の損傷、記録内容や撮影に要した諸費用な

どの補償はいたしかねます。

ご使用になるカメラ本体に保険をおかけいただくなど、お客様ご自身

での対処をお願いいたします。

使用時の事故（人身・物損）の補償はいたしかねます。

JP 3

安全にお使いいただくために

この取扱説明書では、製品を正しくお使いいただき、お客様や他の人々

への危害と財産の損害を未然に防止するために、いろいろな絵表示をし

ています。その表示と意味は次のとおりです。

警告この表示を無視して誤った取扱いをすると、人が死亡また

は重傷を負う可能性が想定される内容を示しています。

注意

この表示を無視して誤った取扱いをすると、人が傷害を負

う可能性が想定される内容および物的損害が想定される

内容を示しています。

警告

1本製品を乳児、幼児、子供の手の届く範囲に放置しないでください。

以下のような事故発生の可能性があります。

• 高いところから身体の上に落下し、けがをする。

• 開閉部に身体の一部をはさみけがをする。

• 小さな部品、O リング、シリコングリス、シリカゲルを飲み込む。万一

飲み込んだ場合は直ちに医師にご相談ください。

• 目の前でフラッシュが発光し、視力に回復不可能なほどの障害を起こ

す。

2本製品に装填されるデジタルカメラに電池を入れたまま保管しない

でください。電池を入れたまま保管すると、液漏れや火災の原因と

なることがあります。

3万一、本製品にカメラを装填した状態で水漏れがあった場合は、カ

メラに装填された電池を速やかに抜いてください。水素ガスの発生

による燃焼・爆発の可能性があります。

4本製品は樹脂製です。岩などの固いものに強くぶつけると破損し、

けがをする可能性があります。取り扱いには十分ご注意ください。

JP 4

注意

1本製品の分解、改造はしないでください。水漏れや不具合発生の原

因となることがあります。当社指定者以外の者による修理、分解、

改造その他の理由により生じた画像データの消失による損害及び逸

失利益などに関し、当社では一切その責任を負いかねます。

2以下のような場所で本製品を使用または保管した場合、動作不良や

故障、破損、火災、内部の曇り、水漏れの原因となります。絶対に

避けてください。

• 直射日光下や自動車の中など高温になるような場所

• 火気のある場所

• 水深 45m より深い水中

• 振動のある場所

• 高温多湿や温度変化の激しい場所

• 揮発性物質のある場所

3砂、ほこり、塵の多いところで開閉すると防水性能が損なわれ水漏

れの原因となることがあります。絶対に避けてください。

4本製品は装填されたカメラへの衝撃をやわらげるケースではありま

せん。本製品にデジタルカメラを装填した状態で衝撃を与えたり、

重いものを載せたりするとデジタルカメラが故障する場合がありま

す。取り扱いには十分ご注意ください。

5洗浄・防錆・防曇・補修等の目的で、下記の薬品類を使わないでく

ださい。プロテクターに直接、あるいは、間接的（薬剤が気化した

状態）に使用した場合、高圧下でのひび割れなどの原因となります。

使用できない

薬品類

説明

揮発性の有機溶剤、

化学洗剤

プロテクターをアルコール・ガソリン・シンナー

などの揮発性有機溶剤、または化学洗剤等で洗

浄しないでください。洗浄には真水、または、

ぬるま湯を使用してください。

防錆剤防錆剤を使用しないでください。金属部分はス

テンレス及び真鍮を使用しています。洗浄には、

真水を使用してください。

市販防曇剤市販の防曇剤を使用しないでください。必ず指

定の防曇剤シリカゲルを使用してください。

指定外の

シリコングリス

シリコン O リングに指定品以外のシリコングリ

スを使用しないでください。O リングの表面が

変質して、水漏れの原因となります。

JP 5

接着剤補修などの目的で接着剤を使用しないでくださ

い。補修が必要な場合は、販売店または弊社サー

ビスステーションにご相談ください。

6プロテクターをポケットに入れたまま、あるいは、持ったまま水中

に勢いよく飛び込んだ場合や船上から海へ放り投げる等、乱暴に扱

うと水漏れする場合があります。手渡しをする等、取り扱いには十

分ご注意ください。

7万一、水漏れ等で内部のカメラが濡れた場合は直ちにカメラの水分

を拭き取り、サービスステーションへご相談ください。

8飛行機で移動する場合は、O リングを取りはずしてください。気圧

の関係でプロテクターが開かなくなることがあります。

9本製品に装填されるデジタルカメラを安全にお使いいただくために、

デジタルカメラの取扱説明書をよくお読みください。

0本製品を密閉する際は O リングおよびその接触面に異物を挟みます

と防水性が損なわれ、水漏れの原因となることがあります。十分に

ご注意ください。

aカメラ単体で水中撮影を行った後、プロテクターに入れて使用した

場合、カメラの乾燥が不十分ですとシリカゲルを入れてもレンズ面

などプロテクタ内部に曇りが生じる場合があります。

JP 6

はじめに ..................................................................................2

ご使用の前に必ずお読みください...........................................2

安全にお使いいただくために..................................................3

1. 準備をしましょう..............................................................8

箱の中を確認します ................................................................8

各部名称..................................................................................... 9

付属品の使い方 .....................................................................11

ストラップの取り付け方 ......................................................... 11

モニターフードの取り付け方、取りはずし方 ........................ 12

レンズキャップの取り付け方、取りはずし方 ........................ 12

デジタルカメラの準備をします ............................................13

デジタルカメラに反射防止リングを取り付けます ...............13

2. プロテクターの事前チェックをしましょう ....................14

使用前の事前チェック........................................................... 14

O リングを取りはずします....................................................14

砂・ゴミなどを取り除きましょう.........................................15

O リングへのグリス塗布方法 ................................................15

O リングを取り付けます .......................................................16

3. デジタルカメラを装填しましょう ...................................17

プロテクターを開けます ......................................................17

デジタルカメラを装填します................................................18

装填状態のチェックをします................................................19

プロテクターを密閉します ...................................................20

装填後の動作チェック........................................................... 20

防水性のテスト .....................................................................21

4. 水中フラッシュの接続方法..............................................22

5. 水中での撮影方法.............................................................24

水中撮影シーンの種類........................................................... 24

撮影シーンの選択方法........................................................... 25

水中撮影シーン時の AF ロックについて...............................25

JP 7

6. 撮影終了後の取り扱い方法 ..............................................26

プロテクターを真水で洗います ............................................26

水滴を拭き取りましょう ......................................................26

デジタルカメラを取り出します ............................................27

プロテクターを乾燥させます................................................27

7. 防水機能のメンテナンスをしましょう............................28

O リングを取りはずします....................................................28

砂・ゴミなどを取り除きましょう.........................................28

O リングへのグリス塗布方法 ................................................28

O リングを取り付けます .......................................................28

消耗品は取り替えましょう ...................................................28

8. 付録 ..................................................................................29

仕様 .......................................................................................29

JP 8

1. 準備をしましょう

箱の中を確認します

箱の中の付属品はすべてそろっていますか。

万一、付属品が不足していたり、破損している場合はお買上げの販売店

までご連絡ください。

• 光ケーブル

アダプター

（PFCA-03）

• シリコングリス

（PSOLG-2）

• シリカゲル 1g（5個）

（SILCA-5S）

• モニターフード

（PFUD-08）

（本体についてい

ます）

• モニターフード

ストラップ

• レンズキャップ

（PRLC-14）

• ハンドストラップ

• O リングリムーバー • 反射防止リング

(POSR-053)

• 取扱説明書（本書）

• プロテクター本体

（O リング（POL-058）が装着されてい

ることを確認してください）

ご購入後、新品の状態でも必ずメンテナンスを行ってください。メンテナンスを怠りま

すと水漏れの原因となる場合があります。

メンテナンスの方法は P.28 をご覧ください。

• 光ファイバー

ケーブル差込口

キャップ（2個）

JP 9

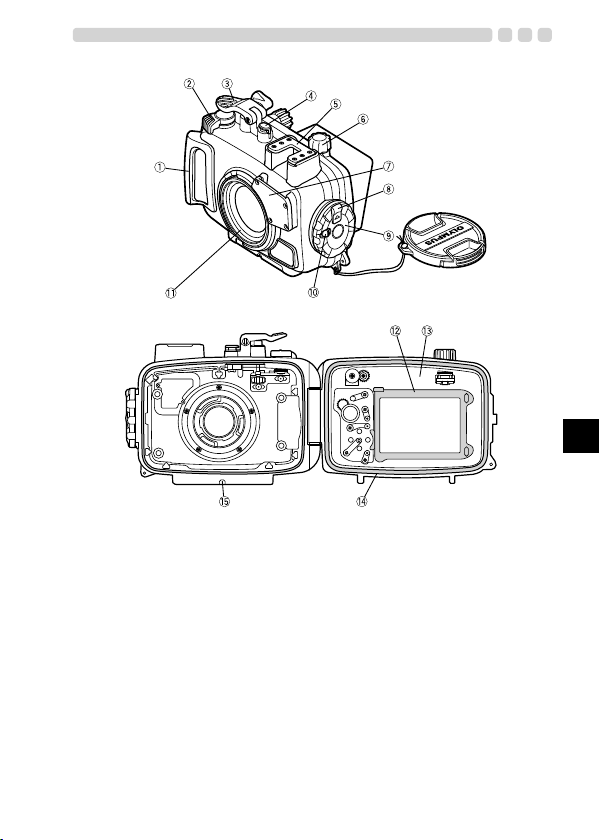

各部名称

※

1パームグリップ

2ズームレバー

3シャッターボタン

4ON/OFF ボタン

5アクセサリー取付部

※6LOG レバー

7拡散板

8スライドロック

9開閉ダイヤル

0ロックノブ

aレンズリング

bモニターインナー

フード

c後蓋

dO リング

e三脚座

JP 10

※

fINFO ボタン

gコントロールダイヤ

ル

hR（ムービー）ボタ

ン/選択ボタン

iモードダイヤル

jq再生ボタン

※

kFボタン /十字ボタ

ン▲

l#ボタン /十字ボタ

ンD

mOK/AFL ボタン（注 1）

njYボタン /Sボタ

ン/十字ボタン▼

※

oMENU ボタン

pモード機能呼び出しボ

タン /十字ボタン F

qモニター窓

rモニターフード

（注 1）「水中スナップ」「水中ワイド」「水中マクロ」「水中 HDR」での撮影中は、OK/

AFL ボタンは AF ロックボタンとして機能します（P.25）。

メモ :

※印のプロテクター操作部はデジタルカメラの各操作部に対応しています。

プロテクター操作部を操作することによってデジタルカメラの対応する機

能が動作します。詳しい機能の内容については、デジタルカメラの取扱説

明書をご覧ください。
