Antes de empezar a utilizar su nueva cámara, lea el apartado «Precauciones de seguridad» de

este manual.

Antes de tomar fotografías importantes, le recomendamos que realice varias tomas de prueba para

familiarizarse con el uso de su cámara.

Las ilustraciones de cámara y de pantalla que contiene este manual fueron concebidas durante la

etapa de desarrollo del producto. Por lo tanto, pueden existir diferencias entre las ilustraciones y el

aspecto final del producto real.

El contenido de este manual ha sido definido teniendo en cuenta la versión firmware 1.0

correspondiente a esta cámara. De haber sido necesario añadir y / o modificar funciones debido a

las actualizaciones del firmware correspondiente a la cámara, habrá diferencias en el contenido.

Para obtener la información más reciente, visite la página Web OLYMPUS.

CÁMARA DIGITAL

MANUAL DE

INSTRUCCIONES

MANUAL DE INSTRUCCIONES

Manual de

utilización básica

P. 2

Descripción de los componentes de la

cámara e información sobre los pasos

básicos para reproducir y tomar

fotografías.

Contenido P. 20

Cámara

Enganche para

correa

P. 1 0

LED del disparador automático /

del control remoto / Receptor del

control remoto

P. 5 6

Marca de fijación del objetivo

P. 12

Zapata de contacto

P. 73

Espejo

P. 36

Botón de liberación del objetivo

P. 12

Prendedor de bloqueo del objetivo

Flash incorporado

P. 71

Botón

(fotografiado secuencial /

disparador automático/control

remoto)

P. 55 – 57, 90

Botón

COPY

(Copia /

impresión)

P. 84, 100

Botón #

(flash)

P. 71

Montura

(Coloque el objetivo después de retirar la tapa

de montura de la cámara para impedir la

entrada de polvo y suciedad en la montura de la

cámara.)

Enganche para

correa

P. 10

Disco de modo

P. 4

Botón

(compensación de

exposición)

P. 47

Disco de control

(

)

P. 19, 26

Interruptor de encendido

P. 14

Botón disparador

P. 16, 31

Manual de utilización básica

Botón

AEL

AFL

P. 37, 48, 88

Botón 0

(Protección)

P. 85

Botón i

P. 29

Teclas de control

P. 27, 29

Botón de expulsión

P. 13

Multiconoector

P. 82, 100, 104

Tapa del conector

Disco de ajuste

dióptrico

P. 14

Botón <

P. 89

Rosca trípode

Bloqueo del compartimento

de la batería

P. 11

Tapa del

compartimento de la

batería

P. 11

Botón u

(Visualización en

vivo)

P. 36

Botón o

(Estabili-

zador de imagen)

P. 58

Botón P

(Objetivo

AF)

P. 53

Tapa de la tarjeta

P. 13

Ranura de tarjeta CF

P. 13

Ranura de tarjeta xD-Picture Card

P. 13

Piloto de control de la tarjeta

P. 13, 16, 105

Monitor LCD

P. 8, 9, 36

Visor

P. 6

Botón S

(Borrado)

P. 86

Botón

INFO

(Indicación de

información)

P. 28, 40, 77

Botón

P. 29

Botón q

(Reproducción)

P. 77

Ocular

P. 56

Nombres de piezas y funciones

Disco de modo

El disco de modo le permite cambiar

fácilmente la configuración de la cámara

según el objeto que desea captar.

•

Selección según la escena de fotografiado. La cámara ajusta automáticamente las condiciones

adecuadas para hacer la fotografía.

• Cuando se gira el disco de modo o cuando se desconecta la corriente en los modos de toma

fácil, las funciones cuya configuración ha sido modificada son restauradas según los ajustes

predeterminados en fábrica.

AUTO

Le permite hacer fotografías con la apertura y velocidad de

obturación óptimas que configura la cámara. El flash incorporado se

activará automáticamente en condiciones de poca luz.

RETRATO Adecuado para fotografiar el retrato de una persona.

PAISAJE Adecuado para hacer fotografías de paisajes y captar otras escenas

externas.

MACRO Apropiado para hacer fotografías en primer plano.

DEPORTE Adecuado para capturar acciones de movimiento rápido sin

borrosidad.

NOCHE+RETRATO Adecuado para fotografiar tanto el objeto principal como el fondo de

noche.

Modo de escena

Al seleccionar un modo adecuado a la situación de fotografiado, la

cámara optimiza los ajustes para la toma. A diferencia del modo de

escena del disco de modo, la mayoría de las funciones no pueden

cambiarse.

Ajuste el disco de modo en

•

Se visualizará el menú de escena.

Utilice

para seleccionar el

modo de escena.

•

Se muestra un ejemplo de imagen

seguido de la descripción del

modo seleccionado.

Pulse el botón

•

La cámara se posiciona en el

modo de espera de fotografiado.

•

Para cambiar el ajuste, presione nuevamente el botón

Se visualizará el menú de escena.

Modos de fotografiado fáciles

RETRATO1

Para tomar una foto

de tipo retrato.

SELECC.

Manual de utilización básica

•

Para un fotografiado más avanzado y con un mayor control creativo, se puede ajustar el valor de

apertura y la velocidad de obturación.

•

Los ajustes configurados en los modos de fotografiado avanzados se mantienen aún con la

cámara apagada.

Fotografiado programado Le permite efectuar una toma utilizando la apertura y

velocidad de obturación ajustadas por la cámara. (

P. 42)

Fotografiado con prioridad

de apertura

Le permite ajustar la apertura manualmente. La cámara

ajusta la velocidad de obturación automáticamente.

(

P. 43)

Fotografiado con prioridad

de obturación

Le permite ajustar la velocidad de obturación manualmente.

La cámara ajusta la apertura automáticamente. (

P. 43)

Fotografiado manual Le permite ajustar la apertura y la velocidad de obturación

manualmente. (

P. 44)

Tipos de modos de escena

Icono Modo Icono Modo

1RETRATO

11 MACRO

2PAISAJE

12 MACRONATURAL

3PAIS.+RETR.

13 VELAS

4ESC. NOCT.

14 PUESTA SOL

5NOCHE + RETRATO

(

15 FUEG. ARTIF.

6NIÑOS

16 DOCUMENTOS

7DEPORTE

17 PANORAMA

8ALTAS LUCES

18 PLAYA Y NIEVE

9BAJAS LUCES

19 SUBACUÁTICO AMPLIO

10 MODO DIS

20 SUBACUÁTICO MACRO

Modos de fotografiado avanzados

Nombres de piezas y funciones

Visor

Objetivo AF

P. 53

Valor de apertura

P. 42 – 45

Revisión de batería

(lista para usar)

(se requiere cargar)

Flash

P. 68

(parpadea: carga en progreso,

se enciende: carga completada)

Bloqueo AE

P. 48

Velocidad de obturación

P. 42 – 45

Estabilizador

de imagen

P. 58

Modo de medición

P. 46

Marca de confirmación AF

P. 16, 42, 54

Balance de blancos

(Se muestra cuando se

ajusta en una configuración

diferente del balance de

blancos automático.)

P. 62

Valor de compensación de

exposición

P. 47

Modo de fotografiado

P. 4

Manual de utilización básica

Panel de control Super

La siguiente pantalla permite la visualización y el establecimiento de los ajustes de fotogra-

fiado y se denomina el panel de control Super. Presione el botón

INFO

para mostrar el panel

de control Super en el monitor LCD.

«Utilización del panel de control Super» (P. 28)

250 F5.6

+2.0

2008. 08.16

arge

BKT

Normal

OFF

Velocidad de obturación

P. 42 – 45

Indicador de compensación de exposición

P. 47

Indicador de nivel de exposición

P. 44

Indicador de control de intensidad del flash

P. 72

Valor de apertura

P. 42 – 45

Valor de

compensación de

exposición

P. 47

Nivel de exposición

P. 44

Nitidez

P. 65

Contraste

P. 65

Saturación

P. 65

Gradación

P. 66

Filtro de blanco y negro

P. 65

Tono de imagen

P. 65

Flash Super FP

P. 74

Reducción de ruido

P. 67

Horquillado automático

P. 49, 72

Bloqueo de teclas de control

P. 90

Modo RC

P. 74

Estabilizador de imagen

HIt

P. 58

Iluminador AF

P. 87

Advertencia de temperatura interna

P. 11 5

Balance de blancos

P. 62

Compensación de balance de blancos

P. 63

Sensibilidad ISO

P. 50 Modo de medición

P. 46

Modo AF

P. 51

Objetivo AF

P. 53

Modo de

grabación

P. 60

Control de intensidad del flash

P. 72

Número de fotografías

fijas almacenables

P. 125

Control remoto / Disparador automático /

Fotografiado secuencial

P. 55 – 57

Tarjeta

P. 118

Modo de

fotografía

P. 65

Espacio de color

P. 94

Modo de flash

P. 68

Las funciones de esta área se pueden ajustar en

el panel de control Super.

Detección

del rostro

P. 39

Revisión de batería

P. 6

Carga de flash

P. 71

Modo de

fotografiado

P. 4

Fecha

P. 15

Nombres de piezas y funciones

Monitor LCD (Visualización en vivo)

Puede usar el monitor LCD para ver el sujeto durante la toma. Presione el botón u

para usar la visualización en vivo. g

«Uso de la visualización en vivo» (P. 36)

250250250 F5.6F5.6 +2.0+2.0

AEL

H-AF

BKTFPRCHP

WBWB

AUTOAUTO

ISOISO

AUTOAUTO

3 838

ISIS

Valor de compensación

de exposición

P. 47

Control de intensidad del flash

P. 72

Advertencia de temperatura interna

P. 115

Detección del rostro

P. 39

Tarjeta

P. 118

Objetivo AF

P. 53

Marca de

confirmación AF

P. 16, 38, 54

Histograma

P. 113

Revisión de batería

P. 6

Modo de fotografiado

P. 4

Posición de inicio

P. 54

Modo RC

P. 74

Flash Super FP

P. 74

Horquillado automático

P. 49, 72

Bloqueo AE

P. 48

Modo AF de la visualización en vivo

P. 37

Estabilizador de imagen

vws

P. 58

Velocidad de obturación

P. 42 – 45

Valor de apertura

P. 42 – 45

Flash

P. 71

(parpadea: carga en progreso,

se enciende: carga completada)

Modo de flash

P. 68

Modo de medición

P. 46

Fotografiado secuencial

P. 55

Disparador automático

P. 56

Control remoto

P. 56

Balance de blancos

P. 62

Sensibilidad ISO

P. 50

Modo de grabación

P. 60

Número de fotografías fijas

almacenables

P. 125

Manual de utilización básica

Monitor LCD (Reproducción)

Se puede conmutar la indicación de la pantalla utilizando el botón INFO.

«Visualización de información» (P. 80)

1 / 2 5 0 F 5 . 6

250 F5.6

+ 2 . 0 4 5 m m

+2.0 45mm

I S O 1 0 0

ISO 100

0 . 0

0.0

A : 0

A: 0

WB : AUTO

G : 0

G: 0

NATURAL

s R G B

sRGB

[3648x2736,1/8][3648x2736,1/8]

x1 0

x10

’0 8 . 0 8 . 1 6’08.08.16 2 1 : 5 621:56

1 0 0 - 0 0 1 5100-0015 1 515

Revisión de batería

P. 6

Tarjeta

P. 118

Reserva de impresión

Número de impresiones

P. 98

Protección

P. 85

Modo de grabación

P. 60

Fecha y hora

P. 15

Número de archivo

P. 80

Modo de fotografía

P. 6 5

Espacio de

color

P. 94

Información de

fotografiado

Información de reproducción de una

sola imagen

Modo de

grabación

P. 60

Número

de imagen

P. 80

Valor de apertura

P. 42 – 45

Modo de fotografiado

P. 4

Distancia focal

P. 1 2 0

(La distancia focal se muestra en

unidades de 1 mm.)

Compensación

de exposición

P. 47

Velocidad

de obturación

P. 42 – 45

Sensibilidad ISO

P. 50

Control de intensidad del flash

P. 72

Compensación de balance de blancos

P. 63

Modo de medición

P. 46

Objetivo AF

P. 53

Balance de blancos

P. 62

Histograma

P. 80

Nombres de piezas y funciones

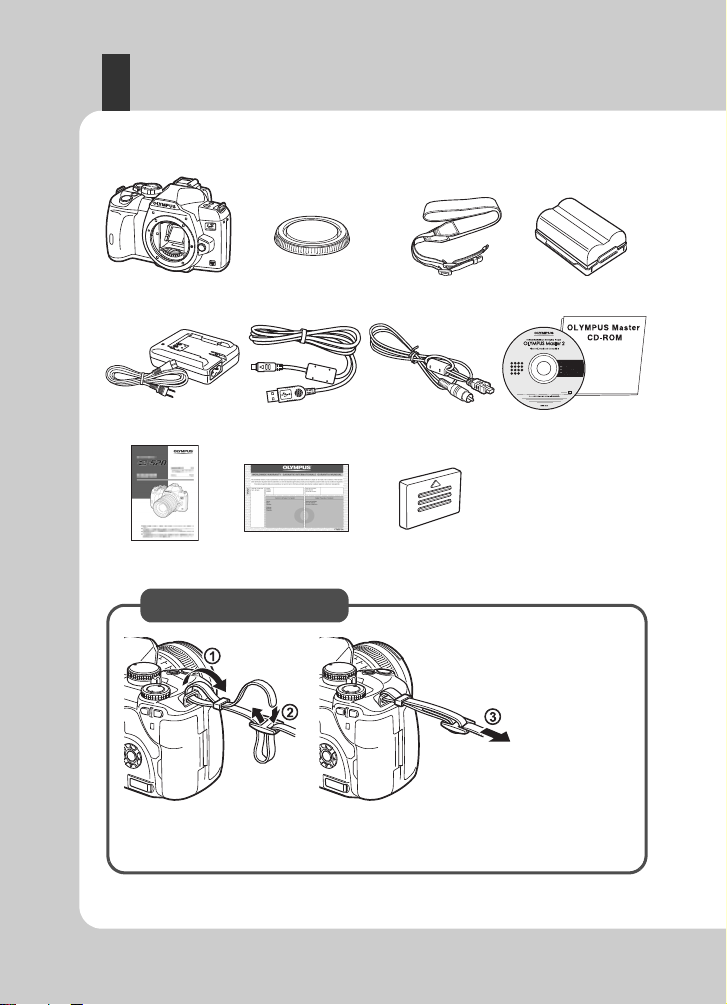

Desembale el contenido del paquetestograma

Se incluyen los siguientes elementos con la cámara.

Si falta algún elemento o está dañado, póngase en contacto con el distribuidor al que haya

comprado la cámara.

Cámara Tapa de la cámara Correa Batería de iones de

litio BLM-1

Cargador de batería de

iones BCM-2

Cable USB Cable de vídeo

Tarjeta de garantíaManual de

instrucciones

OLYMPUS Master 2

CD-ROM

Tapa del ocular

Pase la correa según lo

indican las flechas

(

Por último, tire de la correa

firmemente asegurándose de

que queda bien sujeta (

Colocación de la correa

Coloque el otro extremo

de la correa en el otro

ojal de la cámara, de la

misma manera.

Altri manuali per E420 - Evolt 10MP Digital SLR Camera

Indice

Altri manuali Olympus Macchina fotografica digitale

Olympus

Olympus Camedia D-540ZOOM Guida all'installazione

Olympus

Olympus Camedia C-2500L Manuale elenco delle parti

Olympus

Olympus FE 120 - Digital Camera - 6.0 Megapixel Guida alla configurazione

Olympus

Olympus CAMEDIA C-5060 Wide Zoom Manuale utente

Olympus

Olympus IS-1 Manuale utente

Olympus

Olympus SP-800UZ Manuale utente

Olympus

Olympus CAMEDIA C-5060 Wide Zoom Guida all'installazione

Olympus

Olympus E300 - 14-54mm f/2.8-3.5 Zuiko ED Digital SLR... Guida alla configurazione

Olympus

Olympus STYLUS 700 Guida all'installazione

Olympus

Olympus BondMaster 600 Guida all'installazione

Olympus

Olympus E-500 - EVOLT Digital Camera Manuale utente

Olympus

Olympus u TOUGH-6010 Manuale utente

Olympus

Olympus FE170 - 6.0 Megapixel 3x Optical Zoom Digital... Guida alla configurazione

Olympus

Olympus 226730 - Stylus Tough 6000 Digital Camera Guida all'installazione

Olympus

Olympus IR 300 - Digital Camera - 5.0 Megapixel Guida all'installazione

Olympus

Olympus DP21 Manuale utente

Olympus

Olympus 262064 Guida all'installazione

Olympus

Olympus E-M1 Mark III Manuale utente

Olympus

Olympus D540 - 3.2 MP Digital Camera Manuale utente

Olympus

Olympus CAMEDIA C-4040 Zoom Manuale utente

Olympus

Olympus Stylus 500 Manuale utente

Olympus

Olympus SH-21 Manuale utente

Olympus

Olympus CAMEDIA C-500 Zoom Guida all'installazione

Olympus

Olympus DP21-SAL Guida utente

Manuali Macchina fotografica digitale popolari di altre marche

Mercury

Mercury 350K Manuale utente

Pentax

Pentax Optio LS 465 Manuale utente

Sanyo

Sanyo VPC-S1085 Manuale utente

GE SMART A1255 Manuale utente

Point Grey

Point Grey Gazelle Manuale utente

Nikon

Nikon COOLPIX A Manuale utente

Pentax

Pentax P-5 Manuale utente

BlazeVideo

BlazeVideo A280 Manuale utente

Sony

Sony MCA-20 Manuale utente

Sony

Sony Alpha DSLR-A290 Manuale utente

ATIK Cameras

ATIK Cameras One Manuale utente

CohuHD Costar

CohuHD Costar 3930 Series Manuale utente

Leica

Leica M10-R Manuale utente

FujiFilm

FujiFilm FinePix A700 Manuale utente

Lorex

Lorex LNZ81P25 Series Manuale utente

GE J1470S Manuale utente

Sony

Sony A6700 Guida utente

Canon

Canon EOS ELAN7 Manuale utente
