P.Lindberg 9064861 Manuale utente
24-09-2021
Manual
9064861
DK/N: Arbejdsbord med tre skuffer og lys (original)
S: Arbetsbänk med tre lådor och ljus (översättning)
D: Arbeitstisch mit drei Schubladen und licht (Übersetzung)
GB: Workbench with three drawers and light (translation)
www.p-lindberg.dk
www.p-lindberg.no
www.p-lindberg.se
www.p-lindberg.de
DK
S
D
GB
Kontakt Danmark:
P. Lindberg A/S
Sdr. Ringvej 1
6600 Vejen
Tlf. 70 21 26 26
Fax 70 21 26 30
salg@p-lindberg.dk
www.p-lindberg.dk
Kontakt Norge:
P. Lindberg
Doneheia 62
4516 Mandal
Telefon: 21 98 47 47
hei@lindberg.no
www.p-lindberg.no
Kontakt Sverige:
P. Lindberg Sverigefilial
Myrangatan 4
745 37 Enköping
Tel. 010-209 70 50
order@p-lindberg.se
www.p-lindberg.se
Kontakt Deutschland:
P. Lindberg GmbH
Flensburger Straße 3
24969 Großenwiehe
Tel: 04604 – 9888 975
Fax: 04604 – 9888 974
kontakt@p-lindberg.de
www.p-lindberg.de
Arbejdsbord med tre skuffer og lys - varenr. 9064861
Beskrivelse: 114 cm arbejdsbord med hulplade samt lys og tre aftagelige hylder.
Dimensioner: 114 x 61 x 140 cm. Bordet er udstyret med tre schukostik og to USB stik
på højre side af bordet.
Anvendelsesområder: Ideelt til værkstedet eller garagen.
Tilsigtet anvendelse: Arbejdsbordet må kun monteres og anvendes som beskrevet i
brugsanvisningen, al anden anvendelse betragtes som forkert.
Indhold
Sikkerhedsinstruktioner .................................................................................................................2
Tekniske specifikationer.................................................................................................................2
Montering ..........................................................................................................................................3
Rengøring...........................................................................................................................................8
Splittegning........................................................................................................................................9
Komponentliste ..............................................................................................................................10
•Sørg for at læse brugsanvisningen grundigt inden produktet monteres eller tages i
brug.
•Gem brugsanvisningen. Hvis produktet overdrages til andre, lad da brugsanvisningen
følge med.
•Følges instruktionerne ikke, kan det resultere i person- eller materiel skade.
•Leverandøren kan ikke holdes ansvarlig for skader forårsaget af tilsidesættelse af
anvisningerne.
DK
Original
Brugsanvisning
2 MAN 9064861 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk
Sikkerhedsinstruktioner
VIGTIGT!
Vær opmærksom på risikoen for elektrisk stød.
Sæt aldrig stikket i kontakten med våde hænder og sørg for at arbejdsbordet ikke
kommer i kontakt med vand.
VIGTIGT!
•Efterse jævnligt arbejdsbordet for skader.
•Hold børn og personer med nedsatte mentale eller fysiske evner på afstand.
•Lav ikke ændringer på bordet. Ændringer kan gør bordet usikkert at anvende og
medføre person- og materiel skade.
•Arbejdsbordet er beregnet til privat brug og er kun egnet til anvendelse indendørs.
•Kontroller at alle dele fra komponentlisten er omfattet af leveringen inden
monteringen påbegyndes. Hvis dele er beskadigede eller mangler, påbegynd da ikke
monteringen. En mangelfuld montering kan medføre personskade.
•Opbyg arbejdsbordet på en plan overflade og sørg for at have plads nok til
monteringen. Følg alle arbejdstrin i den rigtige rækkefølge.
•Sørg for ikke at bøje eller knække delene når de monteres. Undgå at deformere
delene.
•Hold børn og kæledyr på afstand, når arbejdsbordet samles.
•Kontroller jævnligt skruer og efterspænd ved behov.
Tekniske specifikationer
Belastningsevne
Bordplade
150 kg
Små skuffer
20 kg
Stor skuffe
30 kg
Dimensioner
114 x 60,8 x 140 cm
Hulplade
113,6 x 45,5 cm
Bordplade
113,8 x 60,3 x 1,8 cm
Tophylder
35,5 x 15 x 9,4 cm
Små skuffer
44,5 x 39,8 x 9,4 cm
Stor skuffe
92,4 x 39,8 x 9,4 cm
Nederste hylde 113,8 x 60,5 x 9,8 cm (placeret 11 cm over
gulvhøjde)
LED lampe
53,5 cm lang
3 MAN 9064861 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk
Montering

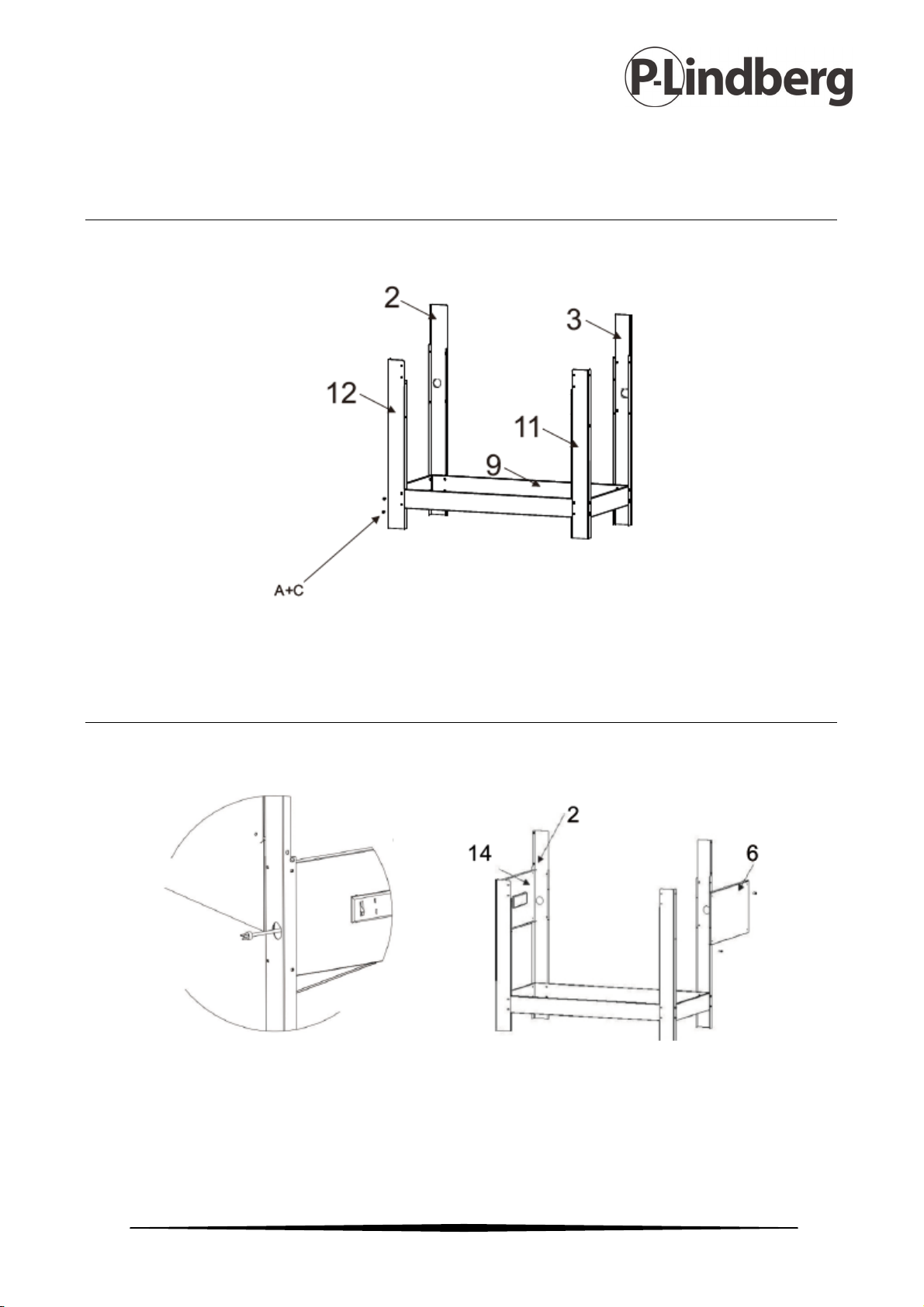

Trin 1
Monter frontbenene (11, 12) og bagben (2, 3) til bundpanel (9), spænd ikke skruerne.
Anvend skruer A (16x) og møtrikker C (16x).
Trin 2
Monter venstre panel (14) og det højre panel (6) til benene, spænd ikke skruerne.
Vigtigt: Sørg for at holde det venstre og højre panel inde i benene.
Anvend skruer A (8x) og møtrikker C (8x).
4 MAN 9064861 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk

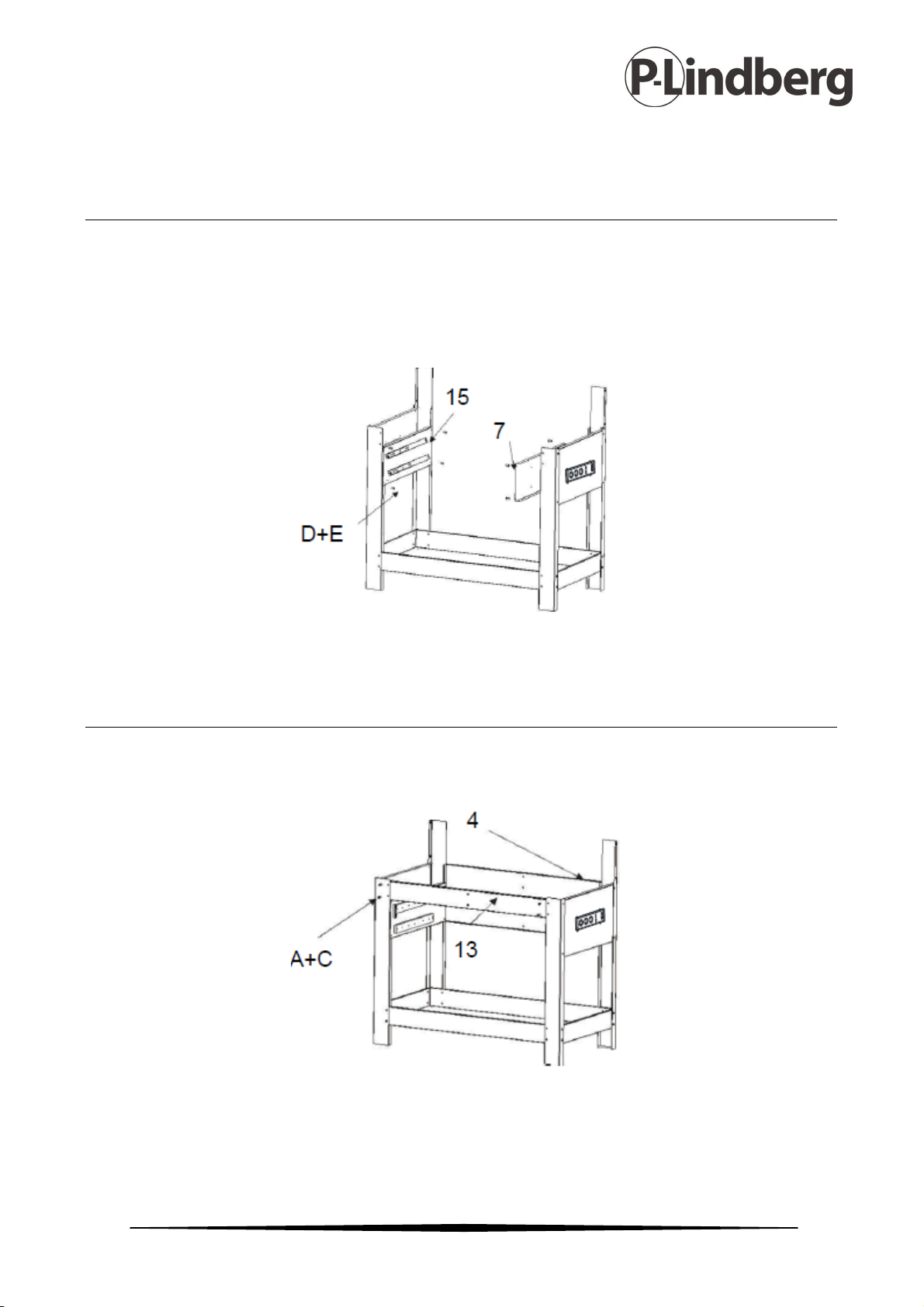

Trin 3
Monter venstre glidepanel (15) og det højre glidepanel (7) til beneme, spænd ikke
skruerne.
Vigtigt: Hold venstre og højre glidepanel på benenes yderside (meget vigtigt).
Anvend skruer D (8x) og møtrikker E (8x)
Trin 4
Monter bagpanel (4) og frontpanel (13) til benene, spænd ikke skruerne.
Anvend skruer A (8x) og møtrikker C (8x).
5 MAN 9064861 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk

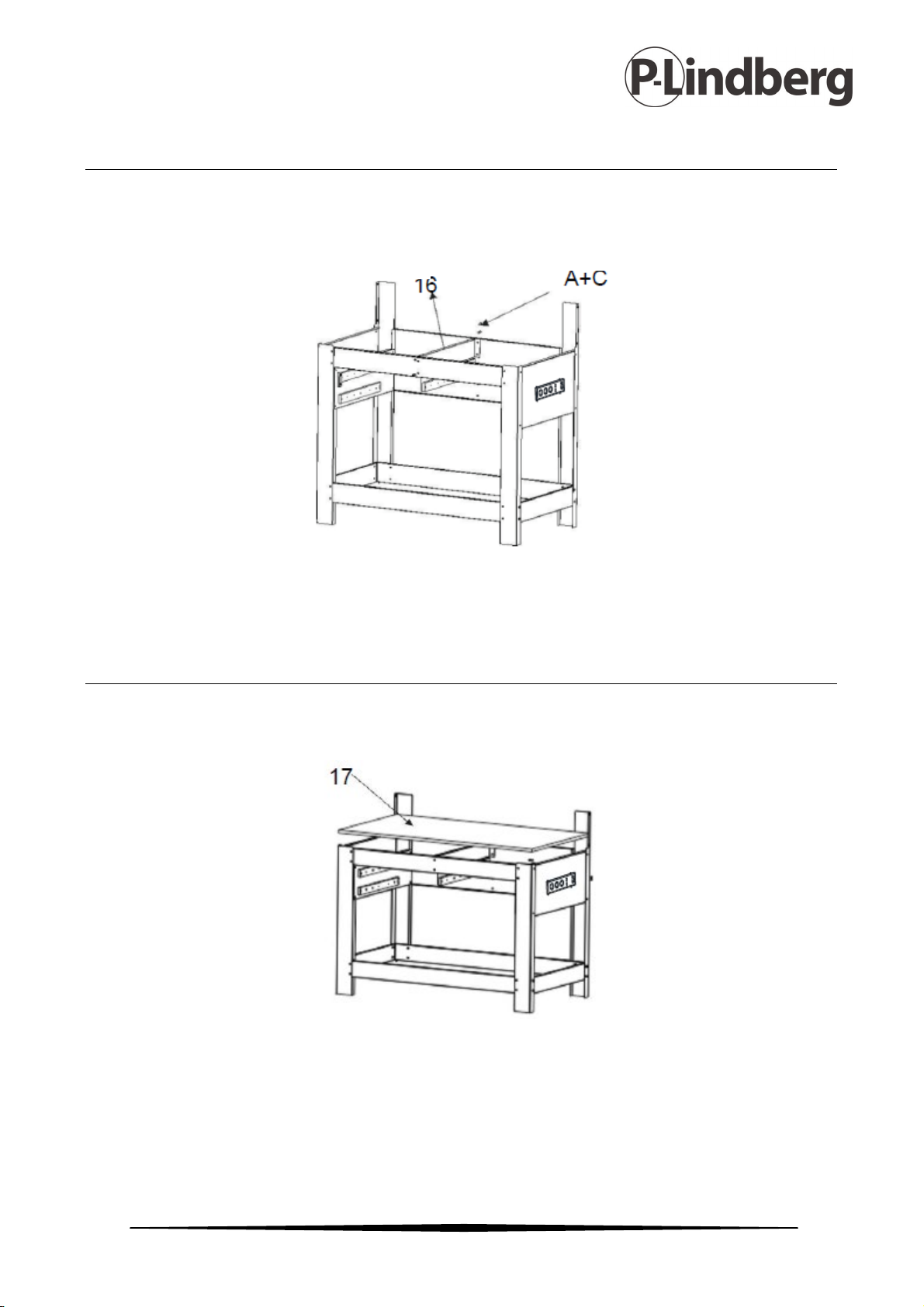

Trin 5
Monter det midterste glidepanel (16) til bag og frontpanel og spænd så alle skruer.
Vigtigt: Hold arbejdebordet på fladt underlag.
Anvend skruer A (4x) og møtrikker C (4x).
Trin 6
Monter bordpladen (17) som vist:
6 MAN 9064861 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk

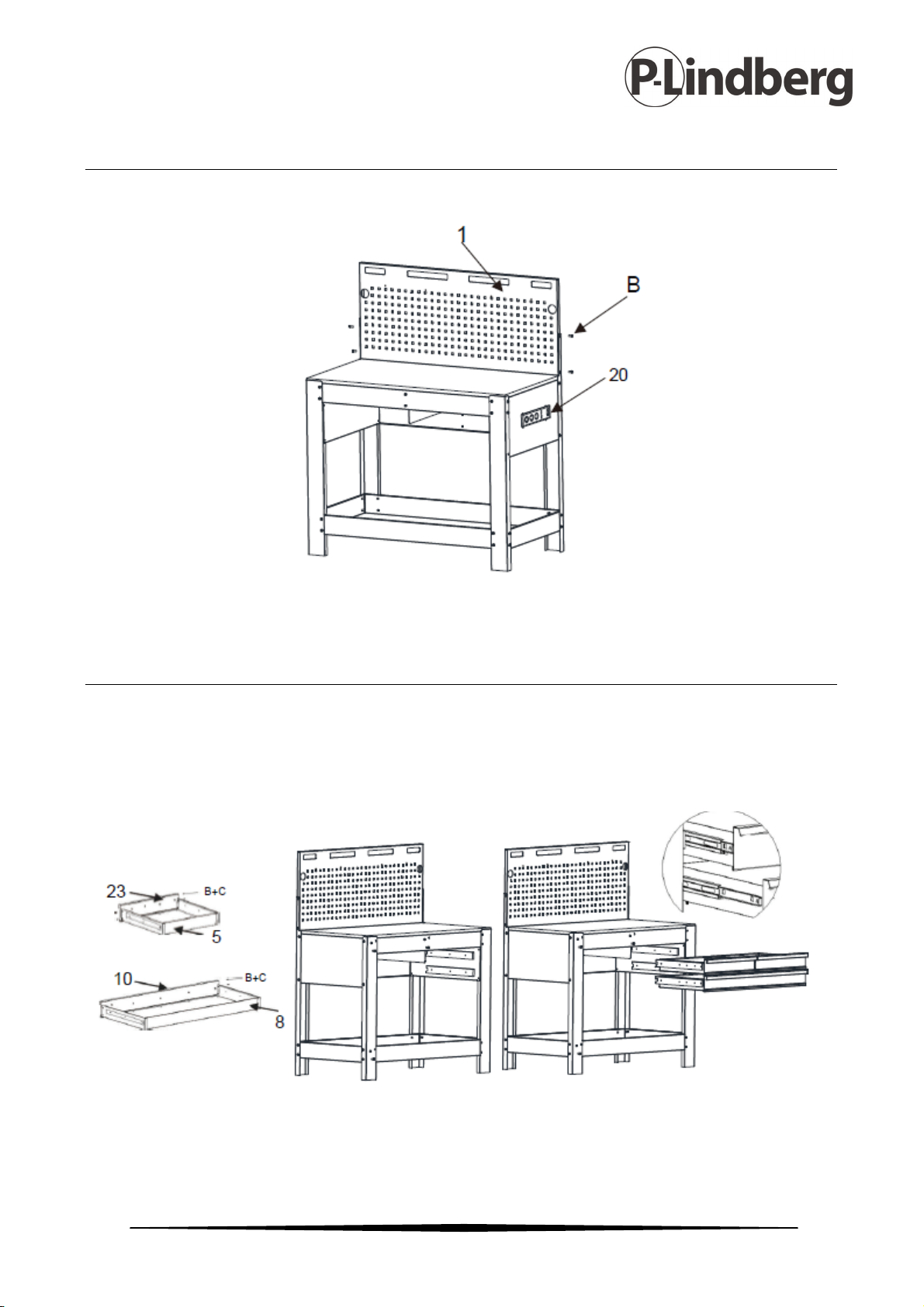

Trin 7
Monter hulpladen (1) på arbejdsbordet som vist:
Anvend skruer B (4x).
Trin 8
Monter skuffefronter (10, 23) og skuffer (8, 5) med M6 x 10 skruer og M6 møtrikker.
Træk skuffeføringerne helt ud og sæt skufferne i. Skub herefter langsomt skufferne
tilbage. Fortsæt til skuffen er helt lukket.
Anvend skruer B (25x) og møtrikker C (25x).
7 MAN 9064861 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk

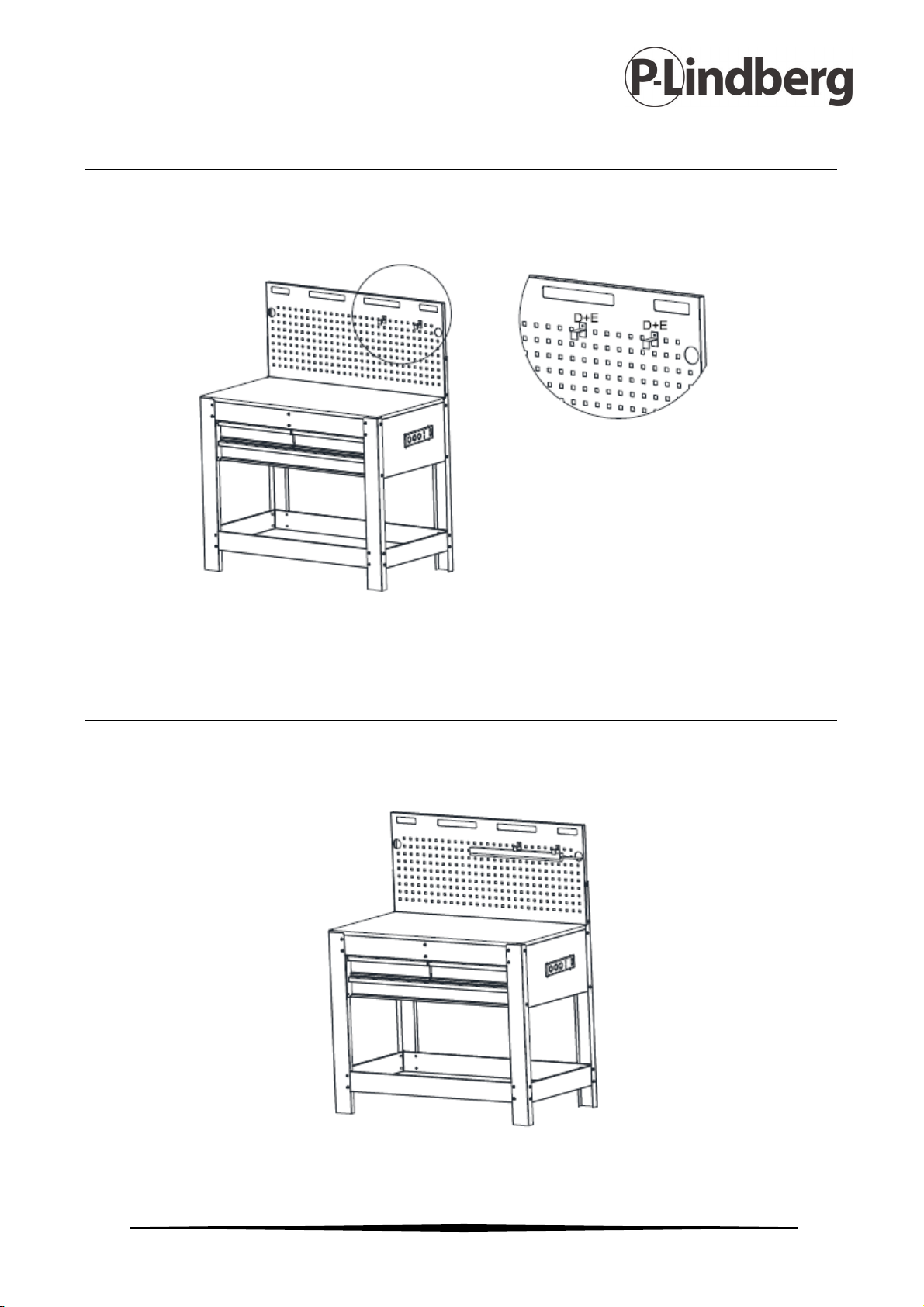

Trin 9
Monter beslagene til LED lampen på hulpladen (1).
Anvend D skruer (2x) og E møtrikker (2x).
Trin 10
Monter LED lampen (19) i beslagene.
8 MAN 9064861 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk

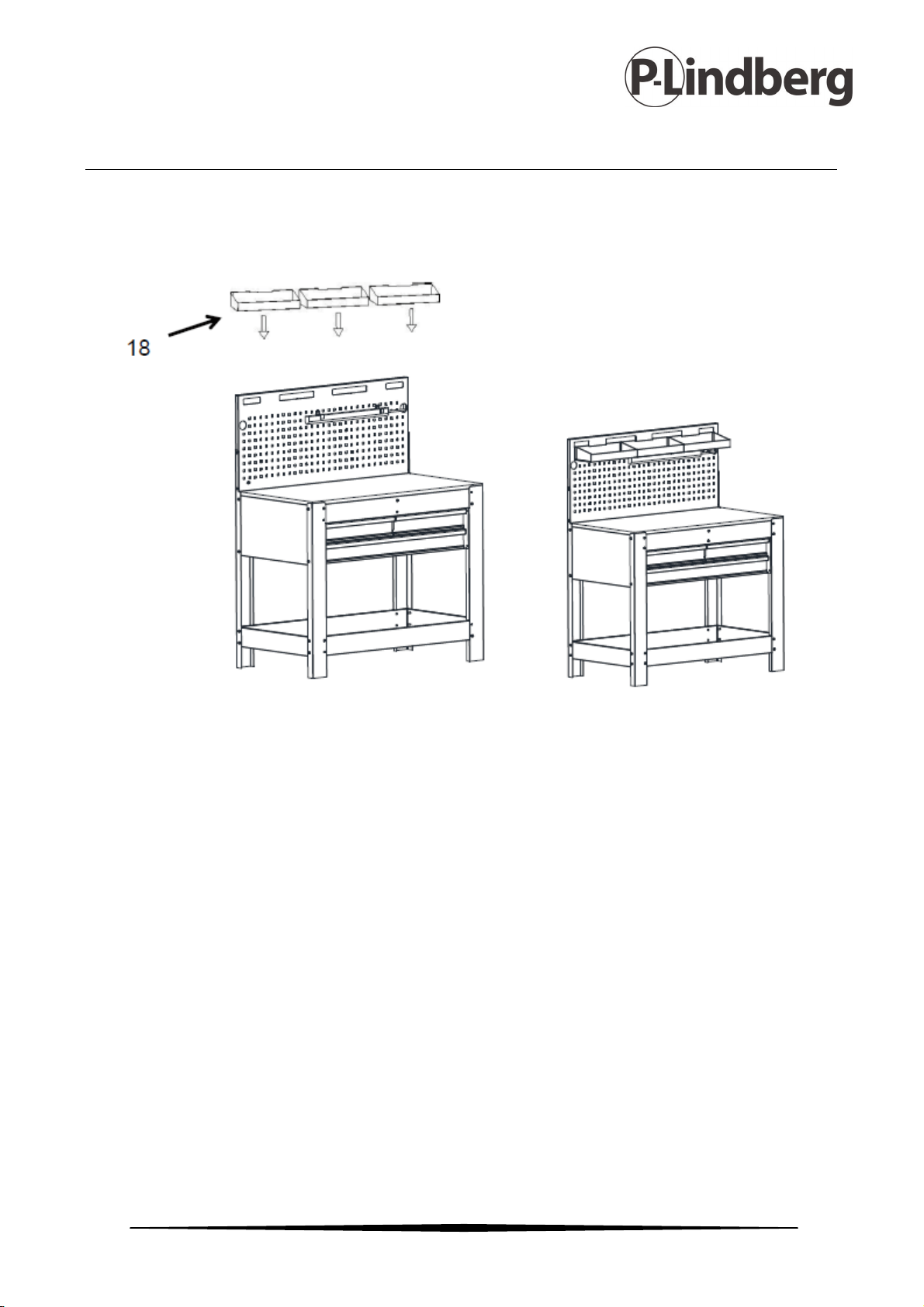

Trin 11
Sæt bakkerne (18) fast i hulpladen (1).
Rengøring
Rengør arbejdsbordet med en fugtig klud og et mildt rengøringsmiddel. Brug aldrig
opløsningsmidler, alkaliske eller syreholdige rengøringsmidler, da det vil kunne
forårsage skade.
