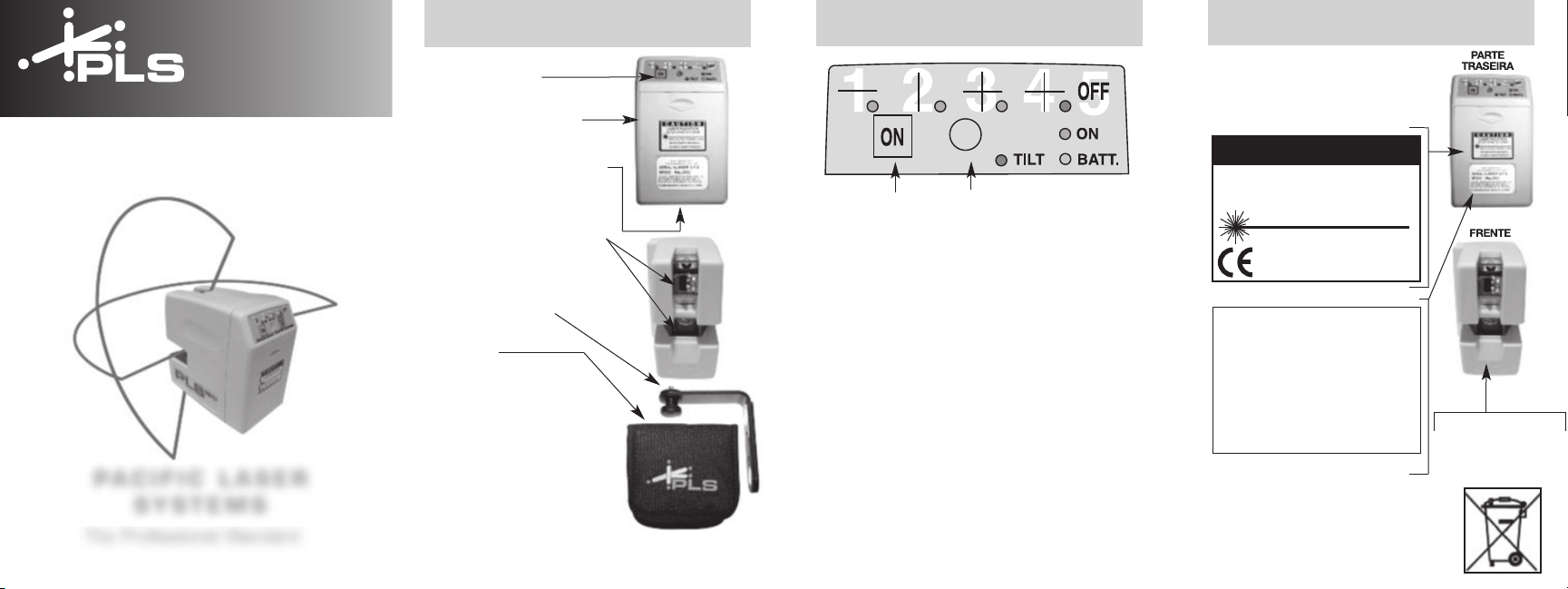

CONTROLLO VERTICALITÀ
CONTROLLO DI LIVELLAMENTO GARANZIA DATI TECNICI
Sorgente di luce: Diodo laser a semiconduttori 510-530 nm, visibile
Raggio d’azione: +/- 30,5 m (100 piedi)
Precisione: <3 mm a 10 metri
(1/8 di pollice a 30 piedi)
Livello: Automatico
Campo di livellamento +/- 6°
Alimentazione: 3 batterie AA alcaline o ricaricabili
Durata di funzionamento: 6 ore di uso continuato con raggio singolo,
2 ore con entrambi i raggi
Temperatura di esercizio: da 0 °F a 122 °F
(da -18 °C a 50 °C)
Temperatura di conservazione: da -40 °F a 158 °F
(da -40 °C a 70 °C)
Indicatore: Luce verde:ON (ACCESO)
Luce rossa:INCLINAZIONE ECCESSIVA/
INCLINAZIONE SUPERATA #4
Luce color ambra:BATTERIA SCARICA
Ambiente: Resistente all’acqua; non immergibile
Dimensioni: 5 x 7,3 x 8,6 cm (2 x 2 -7/8 x 3 -3/8 pollici)
Peso: 283 g (10 libbre) (batterie incluse)
Si raccomanda di controllare periodicamente l'unità
PLS180 per verificarne la precisione.
PER CONTROLLARE IL LIVELLO:

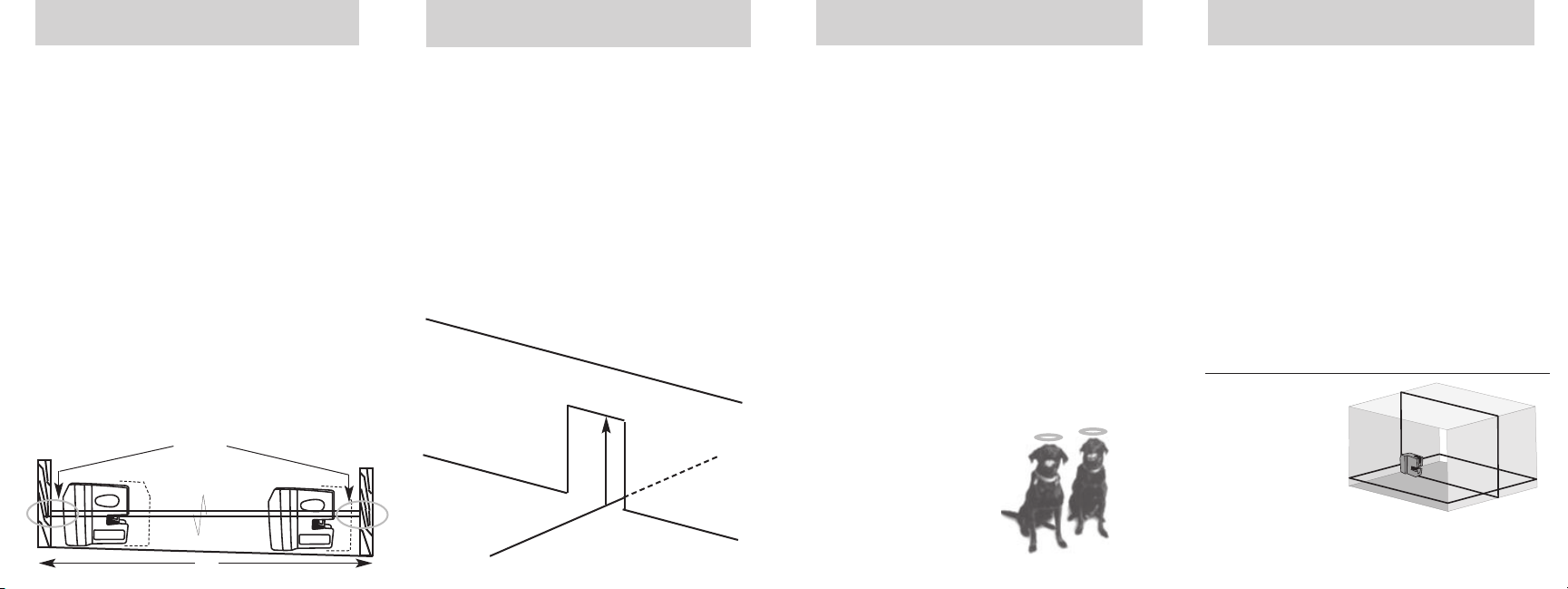

Scegliere due pareti interne distanti circa 4,5 m (15 piedi) (v.
Fig. 1). È possibile utilizzare come bersagli delle travi 2 x 4.
Accendere il PLS180 e premere #1 (livellamento).
Mantenere l'unità PLS180 a 15 cm (sei pollici) dal bersaglio
n. 1 e marcare accuratamente il centro della linea.
Contrassegnare questo punto con A1. Ruotare il laser di
180°e marcare il centro della linea sul bersaglio n. 2.
Allontanare il PLS180 di 15 cm (sei pollici) da e rivolto verso
il bersaglio n.2. Marcare con attenzione il centro della linea.
Contrassegnare questo punto con B2. Ruotare il laser di
180° e marcare il centro della linea sul bersaglio n.
1.Contrassegnare questo punto con A2.
A questo punto sono stati tracciati due punti per l’altezza di
ciascun bersaglio. Misurare accuratamente la distanza tra i
punti di ciascuna coppia di marcature. Se si riscontra una
differenza, eseguire la sottrazione tra le due misure.
Con questo metodo di calibratura l’errore viene amplificato di
un fattore di due. Pertanto, dividere il risultato della differenza
per due per calcolare l’errore effettivo. L'unità PLS180
dovrebbe presentare un errore inferiore a 3 mm (1/8 di
pollice) entro 10 metri (30 piedi) di distanza.
Scegliere il vano di una porta con circa 2,5 m (8 piedi) di
spazio libero da entrambi i lati. Accendere il PLS180 e
impostare #2 (piombo/verticale). Con il laser al punto A,
contrassegnare due punti sul pavimento: il primo a 2,5 m
(8 piedi) dal punto A centrato rispetto allo stipite
superiore della porta (contrassegnare questo punto con
B), il secondo a 5 m (16 piedi) dal punto A
(contrassegnare questo punto con C). Senza spostare il
laser, contrassegnare un terzo punto sullo stipite
superiore della porta (contrassegnare questo punto con
D).
Spostare il laser al punto C, allineare esattamente il
raggio con il punto B, e annotare il punto dove cade il
raggio in corrispondenza del punto D. Se cade in un tratto
di ampiezza pari a 1,5 mm (1/16 di pollice), il laser è
calibrato.
PLS • Pacific Laser System garantisce all'acquirente
originale che questo prodotto è privo di difetti di materiale
o fabbricazione in normali condizioni d'uso per un periodo
di tre anni (solo USA) dalla data di acquisto. Durante tale
periodo, e soggetto a presentazione della ricevuta di
acquisto, il prodotto verrà riparato o sostituito da PLS
(con uno uguale o simile a nostra scelta), senza spese a
carico del cliente per ricambi o manodopera. L’acquirente
sosterrà tutti i costi di spedizione, imballaggio e
assicurazione. Al termine della riparazione o sostituzione,
l’unità verrà inviata al cliente con trasporto prepagato. La
garanzia non si applica ai prodotti utilizzati in modo
improprio, danneggiati o modificati. Senza limitazioni a
quanto detto sopra, le batterie scariche, le ammaccature
o intaccature del contenitore in plastica, la rottura delle
finestre ottiche, i danni alla membrana interruttore/led,
sono considerati come provocati da un uso improprio o
maltrattamento. La manomissione o rimozione delle
etichette di attenzione e certificazione annullano la
garanzia.
Né la presente garanzia né altre garanzie di alcun tipo,
esplicite o implicite, compreso le garanzie implicite di
commerciabilità, si estenderanno oltre il periodo della
garanzia. PLS non si assume alcuna responsabilità per
qualsiasi danno incidentale. La presente garanzia
riconosce al cliente diritti legali
specifici; egli, inoltre, potrà
godere anche di altri diritti,
variabili da stato a stato.
A
D
C
•
•
B•
•
Bersaglio n. 1 Bersaglio n. 2
PLS Lab Technicians
A1
+
A2
B1
+
B2
-
15’
Se il livellamento e la
verticalità rispettano i
valori di specifica,
anche lo squadro rientra
nei valori di specifica.
ANGOLO DI APERTURA 180° +
