Panasonic CS-PC9KKQ Manuale utente

Unauthorized copying and distribution is a violation

of law.

F567134

QUICK GUIDE

GUÍA RÁPIDA

ENGLISH 2 ~ 7

Before operating the unit, read these operating

instructions thoroughly and keep them for future

reference.

ESPAÑOL 8 ~ 13

Antes de utilizar la unidad, sírvase leer

atentamente estas instrucciones de

funcionamiento y conservarlas como futuro

elemento de consulta.

Operating Instructions

Air Conditioner

Indoor Unit Outdoor Unit

CS-PC9KKQ CU-PC9KKQ

CS-PC12KKQ CU-PC12KKQ

CS-PC18KKQ CU-PC18KKQ

CS-PC24KKQ CU-PC24KKQ

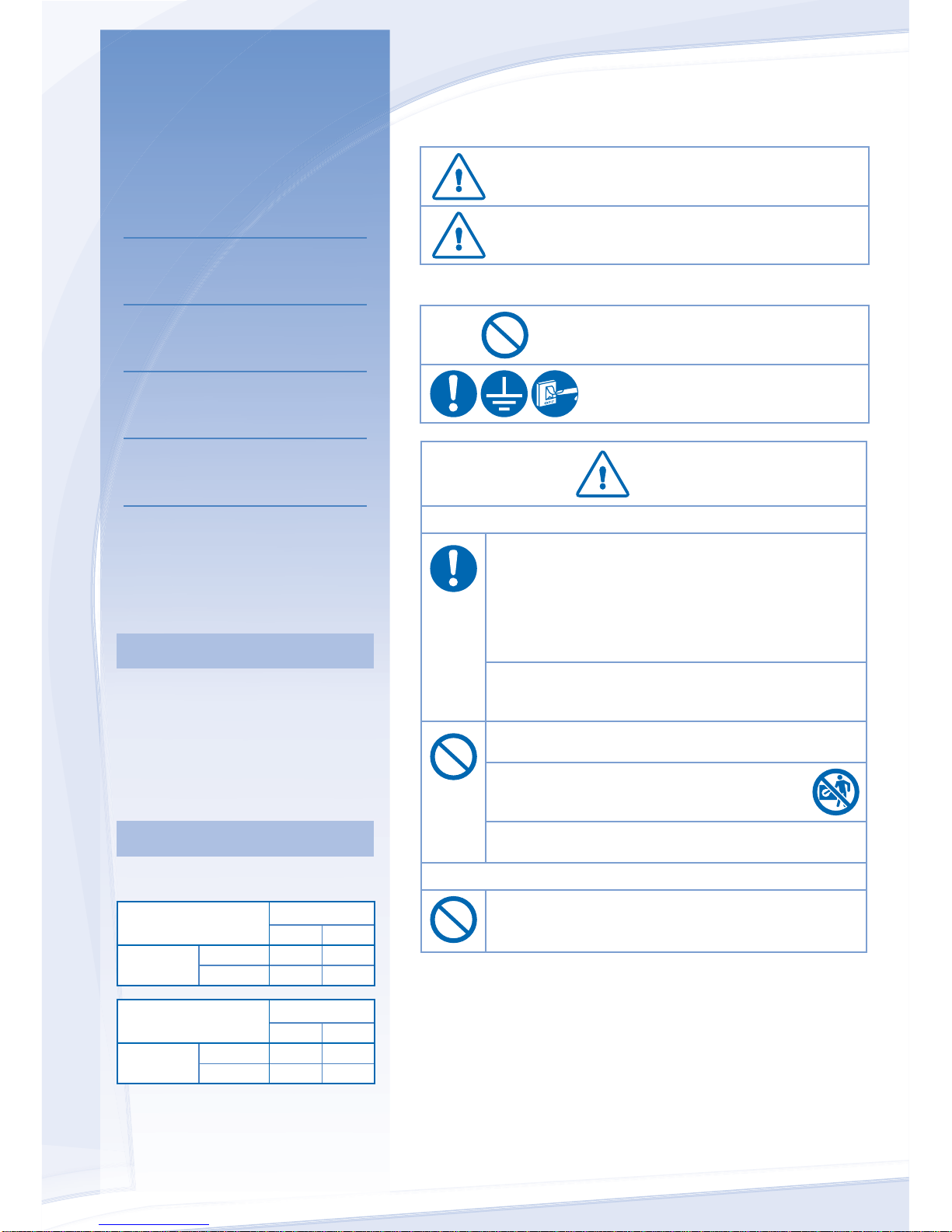

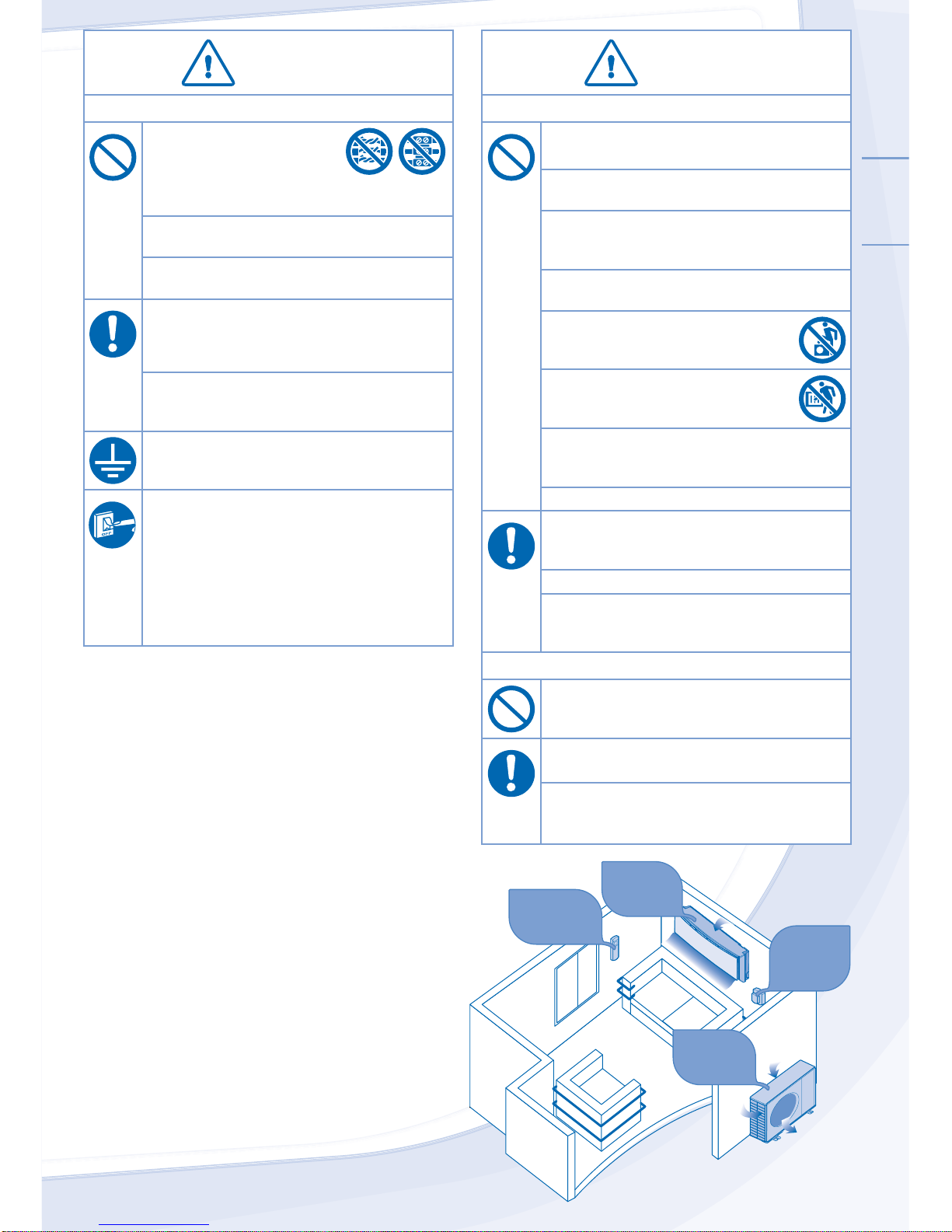

SAFETY PRECAUTIONS

To prevent personal injury, injury to others, or property damage, please

comply the following.

Incorrect operation due to failure to follow instructions may cause harm or

damage, the seriousness of which is classiﬁed as below:

WARNING

This sign warns of death or serious injury.

CAUTION

This sign warns of injury or damage to

property.

The instructions to be followed are classiﬁed by the following symbols:

This symbol denotes an action that is

PROHIBITED.

These symbols denote an actions that

is COMPULSORY.

WARNING

INDOOR UNITAND OUTDOOR UNIT

This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental

capabilities, or lack of experience and knowledge, unless

they have been given supervision or instruction concerning

use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not

play with the appliance.

Please consult authorized dealer or specialist to repair,

install, remove and reinstall the unit. Improper installation

and handling will cause leakage, electric shock or ﬁre.

Do not install the unit in a potentially explosive or ﬂammable

atmosphere. Failure to do so could result in ﬁre accident.

Do not insert your ﬁngers or other objects into the

air conditioner indoor or outdoor unit, rotating parts

may cause injury.

Do not touch the outdoor unit during lightning, it may cause

electric shock.

REMOTE CONTROL

Do not allow infants and small children to play with the

remote control to prevent them from accidentally swallowing

the batteries.

Thank you for purchasing

Panasonic Air Conditioner

TABLE OF CONTENTS

SAFETY PRECAUTIONS2~3

REMOTE CONTROL 4~5

INDOOR UNIT 6

TROUBLESHOOTING 7

INFORMATION 14~15

QUICK GUIDE

BACK COVER

NOTE

The illustrations in this manual are for

explanation purposes only and may

differ from the actual unit. It is subjected

to change without notice for future

improvement.

OPERATION CONDITION

Use this air conditioner under the following

temperature range

Temperature (°C) Indoor

*DBT *WBT

COOLING Max. 32 23

Min. 16 11

Temperature (°C) Outdoor

*DBT *WBT

COOLING Max. 43 26

Min. 16 11

* DBT: Dry bulb temperature

* WBT: Wet bulb temperature

ENGLISH

Air inlet

Air Outlet

Air inlet

Indoor

Unit

Power

Supply

Remote

Control

Outdoor

Unit

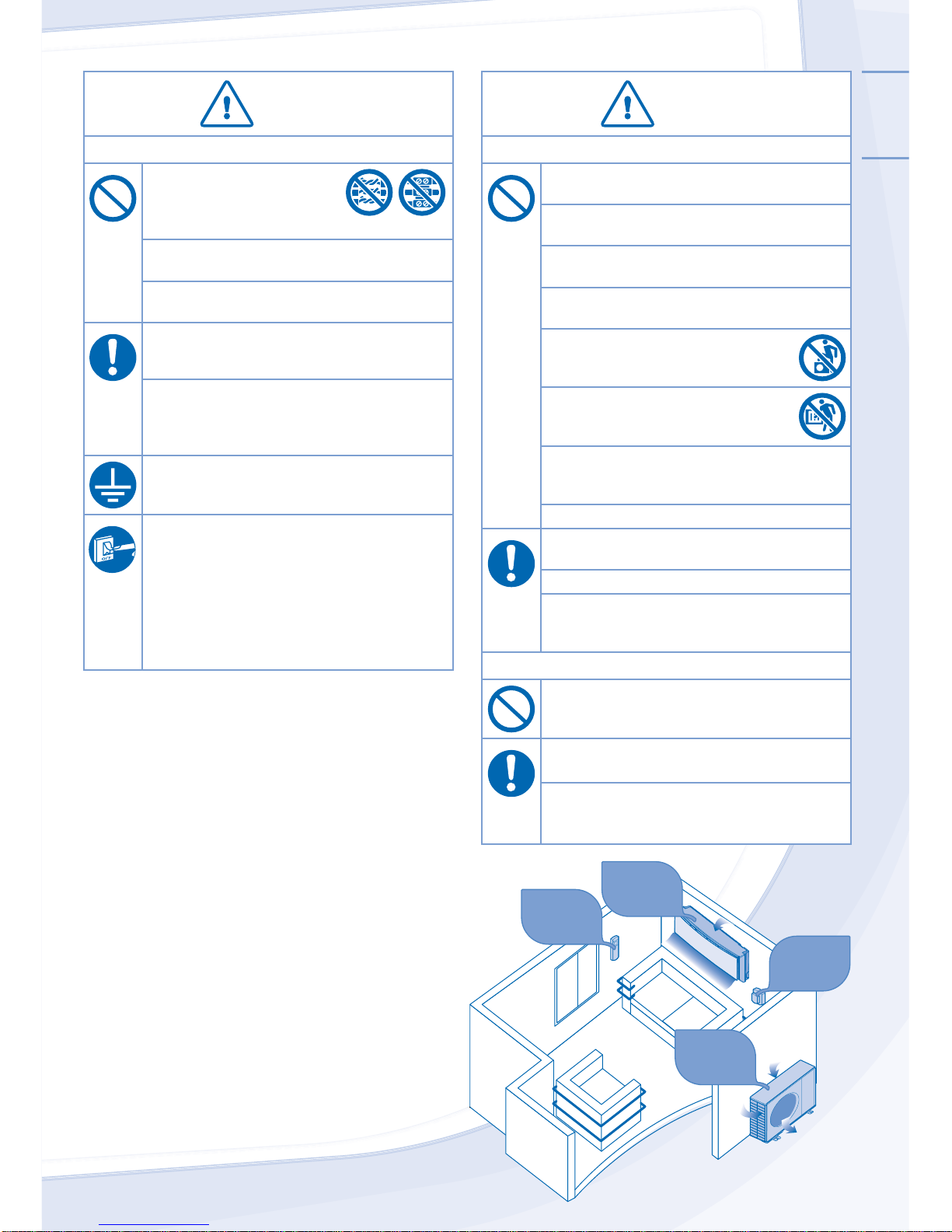

CAUTION

INDOOR UNITAND OUTDOOR UNIT

Do not wash the indoor unit with water, benzene,

thinner or scouring powder.

Do not use for other purpose such as

preservation of food.

Do not use any combustible equipment in front of

the airﬂow outlet to avoid propagate ﬁre.

Do not expose directly to cold air for a long

period.

Do not sit or step on the unit, you may

fall down accidentally.

Do not touch the sharp aluminium ﬁn,

sharp parts may cause injury.

Do not switch ON the indoor when waxing the

ﬂoor. After waxing, aerate the room properly

before operating the unit.

Do not install the unit in oily and smoky areas.

Ensure drainage pipe is connected properly.

Otherwise, leakage may occur.

Aerate the room regularly.

After long period of use, make sure the

installation rack is not deteriorate to prevent the

unit falls down.

REMOTE CONTROL

Do not use rechargeable (Ni-Cd) batteries.

It may damage the remote control.

Remove the batteries if the unit is not going to be

used for a long period of time.

New batteries of the same type must be inserted

following the polarity stated to prevent

malfunction of the remote control.

WARNING

POWER SUPPLY

Do not use modiﬁed cord,

joint cord, extension cord or

unspeciﬁed cord to prevent

overheat and ﬁre.

Do not share the same power outlet with other

equipment to prevent overheat and ﬁre.

Do not operate with wet hands to prevent electric

shock.

If the supply cord is damage, it must be replaced

by the manufacturer, its service agent or similarly

qualiﬁed persons in order to avoid a hazard.

Strongly recommended to be installed with Earth

Leakage Circuit Breaker (ELCB) or Residual

Current Device (RCD) to prevent electric shock

or ﬁre.

This equipment must be earthed to prevent

electrical shock or ﬁre.

In case of emergency or abnormal conditions

(burnt smell, etc), turn off the power supply, and

please consult authorized dealer.

Prevent electric shock by switch off the power

supply when:

- Before cleaning or servicing.

- Extended non-use.

- Abnormally strong lightning activity.

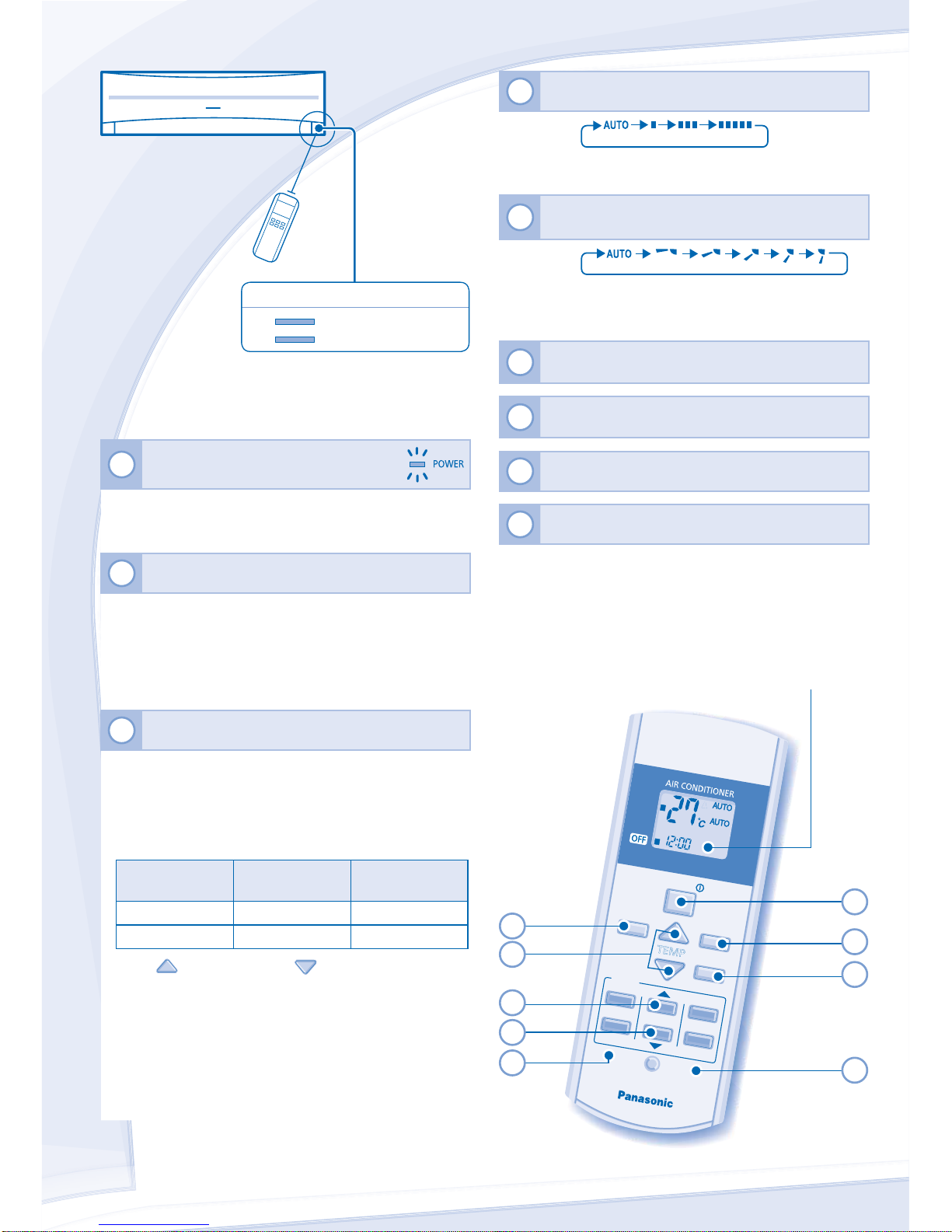

REMOTE CONTROL

FAN SPEED

AIR SWING

MODE

TEMP

OFF/ON

TIMER

SET

CANCEL

OFF

123

OFF

TIMER ON

TIMER

AUTO

COOL

DRY

FAN

SPEED

AIR

SWING

SET CLOCK RESET

Maximum distances: 8m

INDICATOR

POWER

(Green)

TIMER

(Orange)

Remote Control display

4TO SELECT FAN SPEED (3 OPTIONS)

FAN

PEED

• For AUTO, the indoor fan speed is automatically adjusted

according to the operation mode.

5TOADJUST VERTICALAIRFLOW DIRECTION

(5 OPTIONS)

AIR SWING

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the louver swing

up/down automatically.

6Press and hold for 5 seconds to dim or restore the

unit’s indicator brightness.

7Press and hold for approximately 10 seconds to

show temperature setting in °C or °F.

8Press to restore the remote control’s default setting.

9Not used in normal operations.

Press the remote control’s button

1TO TURN ON OR OFF THE UNIT

• Please be aware of the OFF indication on the remote

control display to prevent the unit from starting/stopping

improperly.

2TO SET TEMPERATURE

• For cool and dry modes, the range of temperature for

selection is 16˚C ~ 30˚C.

• Operating the unit within the recommended temperature

could induce energy saving.

COOL mode : 26˚C ~ 28˚C.

DRY mode : 1˚C ~ 2˚C lower than room temperature.

3TO SELECT OPERATION MODE

AUTO mode - For your convenience

• Unit selects the operation mode according to the room

temperature.

• Once auto mode is selected, the unit will operate at the

standard setting temperature.

Room

temperature Operation mode Standard setting

temperature

23˚C & above Cool 25˚C

Below 23˚C Dry 22˚C

• Press for “HI” to +2˚C or for “LO” to -2˚C to the

standard setting temperature.

COOL mode - To enjoy cool air

• Use curtains to screen off sunlight and outdoor heat to

reduce power consumption during cool mode.

DRY mode - To dehumidify the environment

• Unit operates at low fan speed to give a gentle cooling

operation.

ENGLISH

TO SET THE TIMER

• To turn ON or OFF the unit at a preset time.

OFF

Select ON or

OFF timer Set the time Conﬁrm

• To cancel ON or OFF timer, press

Nor OFF then

press CANCEL.

• When ON Timer is set, the unit may start earlier (up

to 15 minutes) before the actual set time in order to

achieve the desired temperature on time.

• Timer operation is based on the clock set in the

remote control and repeats daily once set. For clock

setting, please refer to Remote Control Preparation at

back cover.

• If timer is cancelled manually or due to power failure,

you can restore the previous setting (once power is

resumed) by pressing SET .

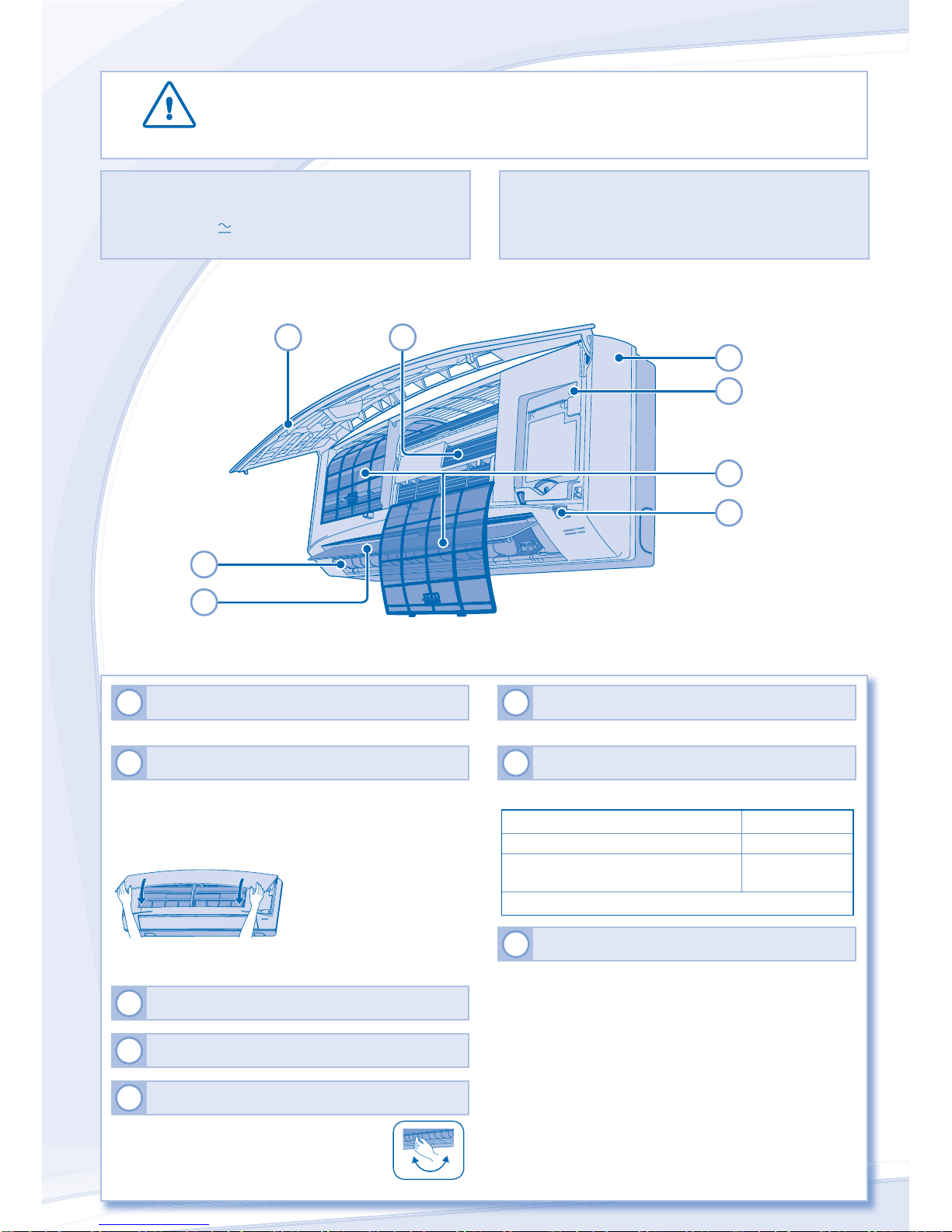

CAUTION

•Switch off the power supply before cleaning.

•Do not touch the aluminium ﬁn, sharp parts may cause injury.

1INDOOR UNIT

• Wipe the unit gently with a soft, dry cloth.

2FRONT PANEL

Remove Front Panel

• Raise and pull to remove the front panel.

• Wash gently and dry.

Close Front Panel

• Press down both ends of the front panel to close it

securely.

3RECEIVER

4ALUMINIUM FIN

5HORIZONTALAIRFLOW DIRECTION LOUVER

• Manually adjustable.

6VERTICALAIRFLOW DIRECTION LOUVER

• Do not adjust by hand.

7AUTO OFF/ON BUTTON

• Use when remote control is misplaced or malfunction.

Action Mode

Press once. Auto

Press and hold until 1 beep is heard,

then release. Cooling

Press the button to turn off.

8AIR FILTERS

• Air ﬁlters cleaning is needed every two weeks.

• Wash/rinse the ﬁlters gently with water to avoid damage

to the ﬁlter surface.

• Dry the ﬁlters thoroughly under the shade, away from

ﬁre or direct sunlight.

• Replace any damage ﬁlter.

INDOOR UNIT

WASHING INSTRUCTIONS

HINT

• Do not use benzene, thinner or scouring powder.

• Use only soap ( pH7) or neutral household detergent.

• Do not use water hotter than 40°C.

• To ensure optimal performance of the unit, cleaning

maintenance have to be carried out at regular intervals.

Please consult authorized dealer.

ENGLISH

The following symptoms do not indicate malfunction.

SYMPTOM

CAUSE

Mist emerges from indoor unit. ►• Condensation effect due to cooling process.

Water ﬂowing sound during operation. ►• Refrigerant ﬂow inside the unit.

The room has a peculiar odour. ►• This may due to damp smell emitted by the wall, carpet,

furniture or clothing.

Indoor fan stops occasionally during automatic fan speed

setting.

►• This helps to remove the surrounding odours.

Operation is delayed a few minutes after restart. ►• The delay is a protection to the unit’s compressor.

Outdoor unit emits water/steam. ►• Condensation or evaporation occurs on pipes.

Timer indicator is always on. ►• The timer setting repeats daily once set.

Cracking sound during operation. ►• Changes of temperature cause the expansion/contraction

of the unit.

Check the following before calling for servicing.

SYMPTOM

CHECK

Cooling operation is not working efﬁciently. ►• Set the temperature correctly.

• Close all doors and windows.

• Clean or replace the ﬁlters.

• Clear any obstruction at the air inlet and air outlet vents.

Noisy during operation. ►• Check if the unit has been installed at an incline.

• Close the front panel properly.

Remote control does not work.

(Display is dim or transmission signal is weak.)

►• Insert the batteries correctly.

• Replace weak batteries.

The unit does not work. ►• Check if the circuit breaker is tripped.

• Check if timers have been set.

The unit does not receive the signal from the remote

control.

►• Make sure the receiver not obstructed.

• Certain ﬂuorescent lights may interfere with signal

transmitter. Please consult authorized dealer.

TROUBLESHOOTING

PRECAUCIONES DE SEGURIDAD

Muchas gracias por elegir una

unidad de aire acondicionado

Panasonic

CONTENIDO

PRECAUCIONES DE

SEGURIDAD 8~9

MANDO A DISTANCIA10~11

UNIDAD INTERIOR 12

LOCALIZACIÓN DE

AVERÍAS 13

INFORMACIÓN 14~15

GUÍA RÁPIDA

CUBIERTA TRASERA

NOTA

Las ilustraciones de este manual

sirven únicamente para describir las

explicaciones y pueden no coincidir

exactamente con las del aparato

suministrado. Están sujetas a cambios

sin previo aviso con el ﬁn de mejorar el

producto.

CONDICIONES DE

FUNCIONAMIENTO

Utilice este aparato de aire acondicionado

dentro del siguiente intervalo de

temperaturas

Temperatura (°C) Interior

*DBT *WBT

ENFRIAMIENTO

Máx. 32 23

Mín. 16 11

Temperatura (°C) Exterior

*DBT *WBT

ENFRIAMIENTO

Máx. 43 26

Mín. 16 11

* DBT: Temperatura de bulbo seco

* WBT: Temperatura de bulbo húmedo

Para evitar lesiones personales, lesiones a terceros, o daños materiales,

cumpla lo siguiente.

El uso incorrecto por no seguir las instrucciones puede causar daños o

averías; su gravedad se clasiﬁca con las indicaciones siguientes:

ADVERTENCIA

Esta indicación advierte del posible peligro

de muerte o de daños graves.

PRECAUCIÓN

Esta indicación advierte de los posibles

daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasiﬁcadas mediante los

siguientes símbolos:

Este símbolo denota una acción

que está PROHIBIDA.

Estos símbolos denotan acciones

que son OBLIGATORIAS.

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe ser utilizado por personas (incluyendo

niños) con discapacidades mentales, sensoriales o físicas, o

falta de experiencia y conocimiento, a menos que hayan recibido

formación o supervisión en relación al uso del aparato por una

persona responsable por su seguridad. Los niños deberían estar

supervisados para asegurar que no juegan con el aparato.

Consulte a un distribuidor autorizado o especialista para reparar,

instalar, retirar y reinstalar la unidad. Una instalación y uso

incorrectos provocarán fugas, descargas eléctricas o incendios.

No instale la unidad en ambientes potencialmente

explosivos o inﬂamables. En caso contrario, podría

provocar accidentes de incendios.

No introduzca los dedos u otros objetos en la

unidad exterior o interior del aire acondicionado,

ya que las partes rotatorias podrían provocarle

lesiones.

No toque la unidad exterior durante un relámpago, ya que

podría causar una descarga eléctrica.

MANDOA DISTANCIA

No permita que bebés y niños pequeños jueguen con el

mando a distancia para evitar que ingieran accidentalmente

las pilas.

ESPAÑOL

PRECAUCIÓN

UNIDAD INTERIOR YUNIDAD EXTERIOR

UNIDAD INTERIOR Y UNIDAD EXTERIOR

No limpie la unidad interior con agua, benceno,

disolvente o limpiador en polvo.

No utilice la unidad para otros ﬁnes, como la

conservación de alimentos.

No utilice ningún equipo combustible delante de

la salida de aire pare evitar que se propague un

incendio.

No se exponga directamente al aire frío durante un

periodo prolongado de tiempo.

No se siente o pare sobre la unidad, se

podría caer accidentalmente.

No toque la ﬁlosa aleta de aluminio, las

piezas ﬁlosas pueden causar lesiones.

No encienda la unidad cuando encere el suelo.

Después de encerar, airee la habitación correctamente

antes de usar la unidad.

No instale la unidad en áreas aceitosas y ahumadas.

Asegúrese de que el tubo de drenaje esté conectado

correctamente. Si no es así, se podrían producir

fugas.

Ventile la habitación con regularidad.

Después de un largo periodo de uso, asegúrese

de que la ranura de instalación no se encuentre

deteriorada, para evitar que la unidad se caiga.

MANDOA DISTANCIA

No utilice pilas recargables (Ni-Cd).

Podría dañar el control remoto.

Extraiga las pilas si no va a utilizar la unidad durante

un periodo prolongado de tiempo.

Para que el mando a distancia funcione bien, es

necesario insertar las pilas según la polaridad

indicada.

Entrada

de aire

Salida

de aire

Salida

de aire

Entrada

de aire

Entrada

de aire

Unidad

Interior

Fuente

energía

Mando a

Distancia

Unidad

Exterior

ADVERTENCIA

FUENTE DE ENERGÍA

No utilice un cable modiﬁcado,

unido con otro, un cable

de extensión o un cable

no especiﬁcado para evitar

sobrecalentamiento e incendios.

No comparta la misma salida eléctrica con otros

equipos para evitar el calentamiento e incendios.

No lo use con las manos mojadas para evitar

descargas eléctricas.

Para evitar riesgos, si el cable de alimentación

está dañado y es necesario cambiarlo, deberá hacerlo

el fabricante, un representante del servicio técnico o

una persona caliﬁcada.

Se recomienda altamente instalarlo con un disyuntor

de fuga a tierra (ELCB) o un dispositivo residual actual

(RCD) para evitar descargas eléctricas o incendios.

Este equipo deberá conectarse a tierra para evitar

descargas eléctricas o incendios.

En caso de emergencia o condiciones anormales (olor

a quemado, etc.), corte la alimentación de energía y

consulte al distribuidor autorizado.

Evite descargas eléctricas desconectando la

alimentación eléctrica cuando:

- Antes de limpiarlo o repararlo.

- Largo periodo en desuso.

- Tormentas eléctricas especialmente violentas.

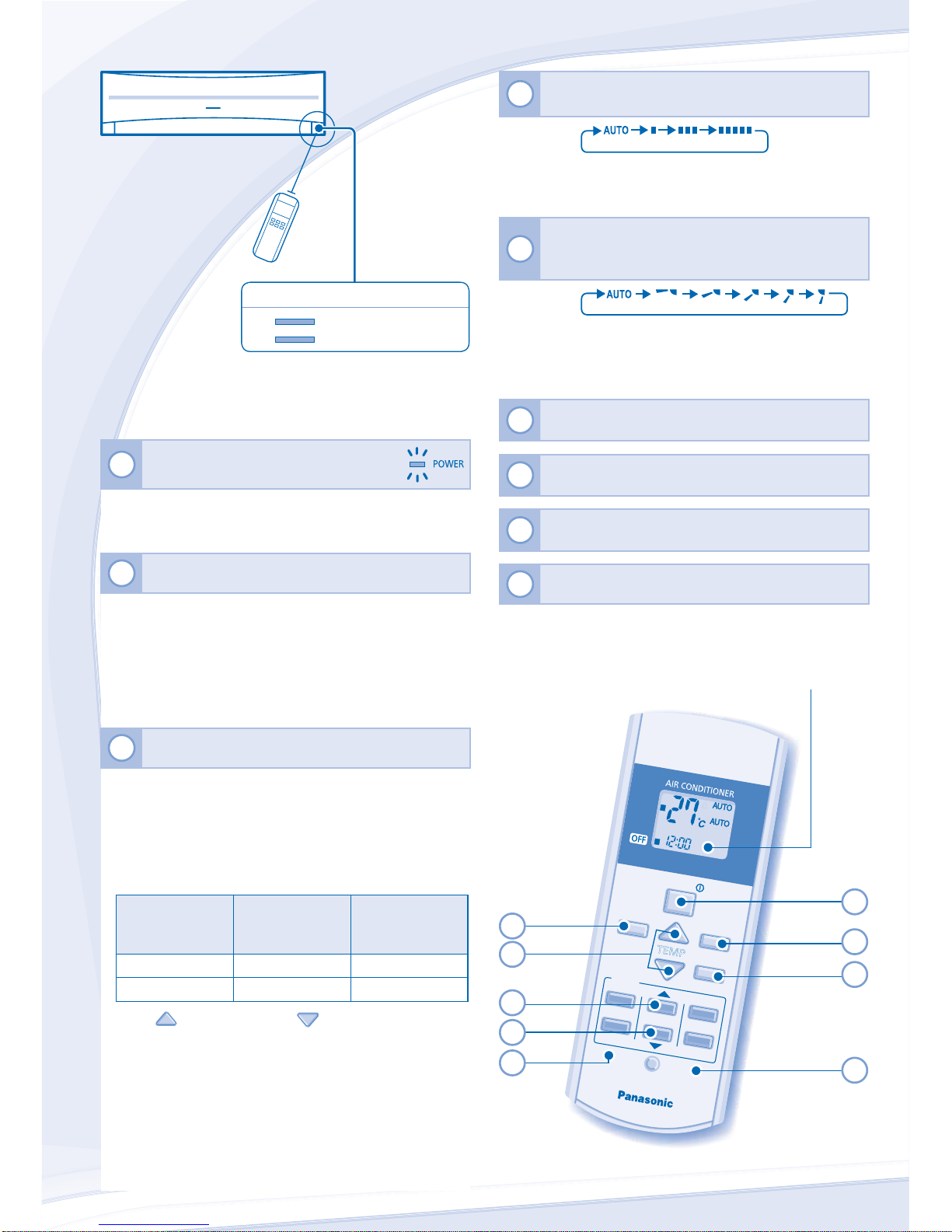

MANDO A DISTANCIA

FAN SPEED

AIR SWING

MODE

TEMP

OFF/ON

TIMER

SET

CANCEL

OFF

123

OFF

TIMER ON

TIMER

AUTO

COOL

DRY

FAN

SPEED

AIR

SWING

SET CLOCK RESET

Distancia máxima: 8m

INDICADOR

POWER

(Verde)

TIMER

(Naranja)

Pantalla del mando a distancia

4PARASELECCIONAR LA VELOCIDAD

DEL VENTILADOR (3 OPCIONES)

FAN

PEED

• Para AUTO (automático), la velocidad de ventilador de

interior es ajustada automáticamente según el modo de

operación.

5PARAAJUSTAR LA DIRECCIÓN

VERTICAL DE LACORRIENTE DE AIRE

(5 OPCIONES)

AIR SWING

• Mantiene la habitación ventilada.

• En el modo FRÍO/SECAR, si AUTOMÁTICO está

conﬁgurado, la rejilla gira hacia arriba/abajo

automáticamente.

6Mantenga pulsado por 5 segundos para oscurecer o

restablecer el brillo del indicador de la unidad.

7Mantenga pulsado aproximadamente 10 segundos

para mostrar la temperatura en °C o °F.

8Presione para restablecer el ajuste de fábrica del

mando a distancia.

9No utilizado en operaciones normales.

Pulse el botón del control remoto

1ENCENDER OAPAGAR LA

UNIDAD

• Por favor esté al tanto de la indicación OFF en la pantalla

del mando a distancia para impedir que la unidad

arranqueo se detenga incorrectamente.

2PARAAJUSTAR LA TEMPERATURA

• Para los modos frío y seco, el rango de temperaturas para

seleccionar va de 16°C ~ 30°C.

• El funcionamiento de la unidad dentro de la temperatura

recomendada podría resultar en el ahorro de energía.

MODO FRÍO : 26°C ~ 28°C.

MODO DESHUMIDIFICACIÓN : 1°C ~ 2°C menos que la

temperatura ambiente.

3SELECCIONAR MODO DE OPERACIÓN

MODOAUTOMÁTICO - Para su conveniencia

• La unidad selecciona automáticamente el modo de

funcionamiento según la temperatura ambiental.

• Una vez que el modo automático es seleccionado,

la unidad funcionará en la temperatura estándar

programada.

Temperatura

ambiente Modo de

operación

Temperatura

estándar

programada

23°C y más Frío 25˚C

Menos de 23°C Seco 22˚C

• Pulse para “HI” a +2˚C o para “LO” a -2˚C para

la temperatura estándar.

MODO FRÍO - Para disfrutar de aire frío

• Use cortinas para proteger de luz solar y el calor exterior y

así reducir el consumo eléctrico durante el modo de frío.

MODO DESHUMIDIFICACIÓN - Para deshumidiﬁcar

el ambiente

• La unidad funciona en la velocidad de ventilador baja para

proporcionar una agradable refrigeración.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Panasonic Condizionatore d'aria

Panasonic

Panasonic CS-MC12DKK Manuale utente

Panasonic

Panasonic CS-V7PWA-2 Manuale utente

Panasonic

Panasonic CS-E15EKEA Manuale utente

Panasonic

Panasonic CS-PU24XKH-8M Manuale utente

Panasonic

Panasonic CS-YU18ZKA Manuale utente

Panasonic

Panasonic CS-W24BD2P Manuale utente

Panasonic

Panasonic CS-MRE7RKE Manuale utente

Panasonic

Panasonic CS-A24BD2P Manuale utente

Panasonic

Panasonic CS-LV7SKA Manuale utente

Panasonic

Panasonic CU-E18CKR Manuale utente

Panasonic

Panasonic CW-XC60YU Manuale utente

Panasonic

Panasonic CW-LC181AG Series Manuale utente

Panasonic

Panasonic CS-DZ50VKE Manuale utente

Panasonic

Panasonic CU-S18NKUA Manuale utente

Panasonic

Panasonic CS-F24DD2E5 Manuale utente

Panasonic

Panasonic CS-NU12VKYW Series Manuale utente

Panasonic

Panasonic CS-RE12PKR Manuale utente

Panasonic

Panasonic CS-E9PKEA Manuale utente

Panasonic

Panasonic CS-C9DKK Manuale utente

Panasonic

Panasonic CS-KS30NKU Manuale operativo

Panasonic

Panasonic CS-SU12WKYW Series Manuale utente

Panasonic

Panasonic CS-LS9TKA Manuale utente

Panasonic

Panasonic CSXC181KP - ROOM AIR CONDITIONER Manuale utente

Panasonic

Panasonic CS-1803KE Manuale utente

Manuali Condizionatore d'aria popolari di altre marche

Spheros

Spheros CC 355 Manuale utente

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manuale utente

nedis

nedis ACMB1WT7 Manuale utente

Samsung

Samsung AR KV Series Guida

Daikin

Daikin FCFV50A Manuale utente

Fujitsu

Fujitsu Inverter ASBA30JFC Manuale utente

Toshiba

Toshiba RAS-M10SMUV-E Manuale utente

Daikin

Daikin FXLQ20MAVE Manuale utente

Hitachi

Hitachi RAS-E24CAK Manuale utente

CIAT

CIAT Magister 2 Series Guida

Bestron

Bestron AAC6000 Manuale utente

Hisense

Hisense 7K Manuale tecnico

Frigidaire

Frigidaire FFRE0533S1E0 Manuale utente

Samsung

Samsung AS09HM3N Manuale utente

Frigidaire

Frigidaire CRA073PU11 Manuale del proprietario

Soleus Air

Soleus Air GB-PAC-08E4 Manuale utente

McQuay

McQuay MCK020A Manuale utente

Webasto

Webasto Frigo Top 25 DS Manuale utente
