Panasonic AJ-YA350G Manuale utente

HD/SD SDI INPUT BOARD / Karte HD/SD SDI-Eingang

Carte entrée HD/SD SDI / Piastra di ingresso HD/SD SDI

Unidad de control remoto HD/SD SDI

HD/SD SDI 入力ボード

Installation Guide/Installationsanleitung

Guide d'installation/Guida di installazione

Instrucciones de funcionamiento

取付説明書

F1206T0 -F @

Printed in Japan

VQT1D32

Model No. AJ-YA350G

00.AJ-YA350G(VQT1D32).book 1 ページ２００６年１２月２６日　火曜日　午後３時６分

ENGLISH

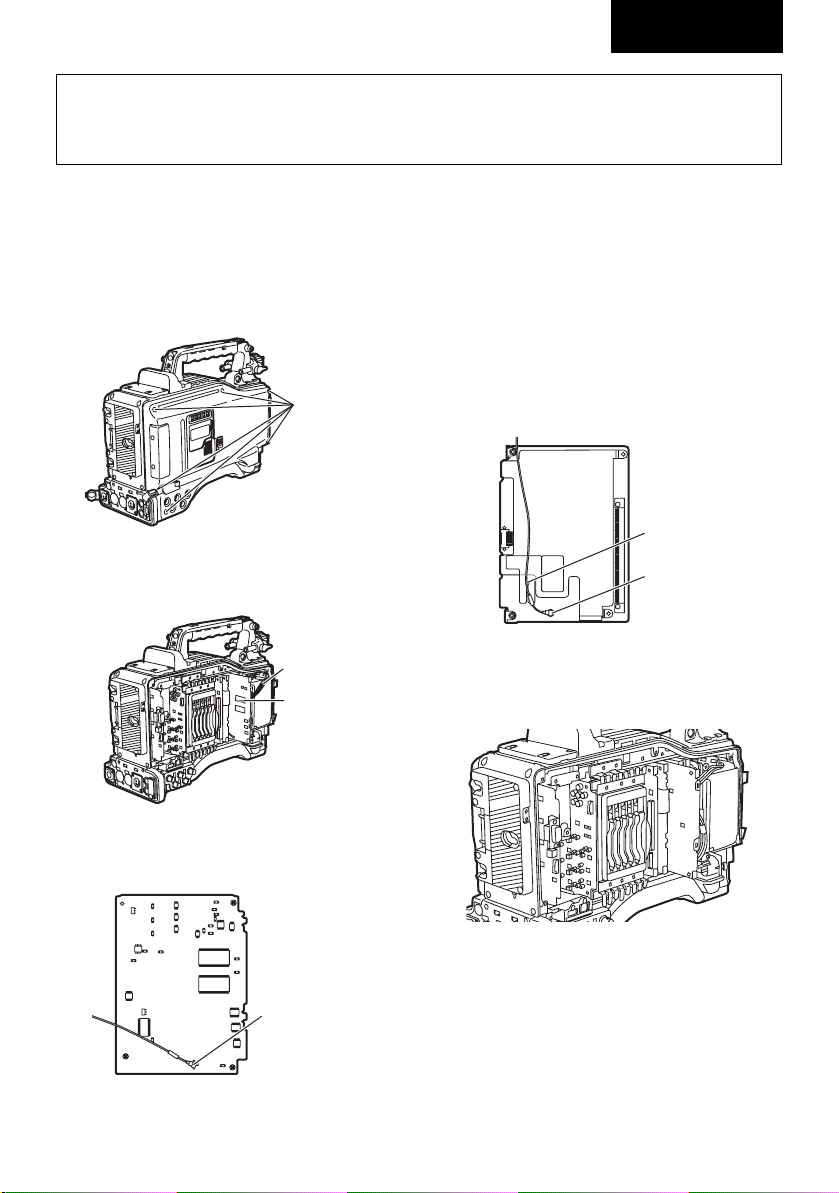

1Make sure the power of AJ-HPX2000/2100 is

turned off.

2Unscrew 6 screws on the right side of AJ-

HPX2000/2100 (on the right as viewed from

the front side) to remove the side panel.

3Disconnect the cable in No. 3 CAMDSP1

board and then remove the CAMDSP1 board.

4Unplug the cable connecting AJ-HPX2000/

2100 to the CAMDSP1 board, from the JK101

connector.

5Insert the CAMDSP1 board into its original

position. In this operation, ensure that the

cable removed in Step 4is not caught in the

slot.

6Connect the cable removed in Step 3to the

CAMDSP1 board.

7Connect the cable removed in Step 4to the

JK101 connector of AJ-YA350G. In this

operation, the cable must be caught in the

clamp.

8Insert AJ-YA350G into a vacant Slot In this

operation, ensure that the cable connected in

Step 7is not caught in the slot.

9Return the side panel to the original position

and fix it by using the screws.

For details about operation, see the operation

manual of the camera recorder.

CAUTION:

These servicing instructions are for use by qualified service personnel only. To reduce the risk of fire or

electric shock do not perform any servicing other than that contained in the operating instructions

unless you are qualified to do so.

Screws

CAMDSP1

board

Cable

JK101

connector

JK101

connector

Clamp

00.AJ-YA350G(VQT1D32).book 2 ページ２００６年１２月２６日　火曜日　午後３時６分

DEUTSCH

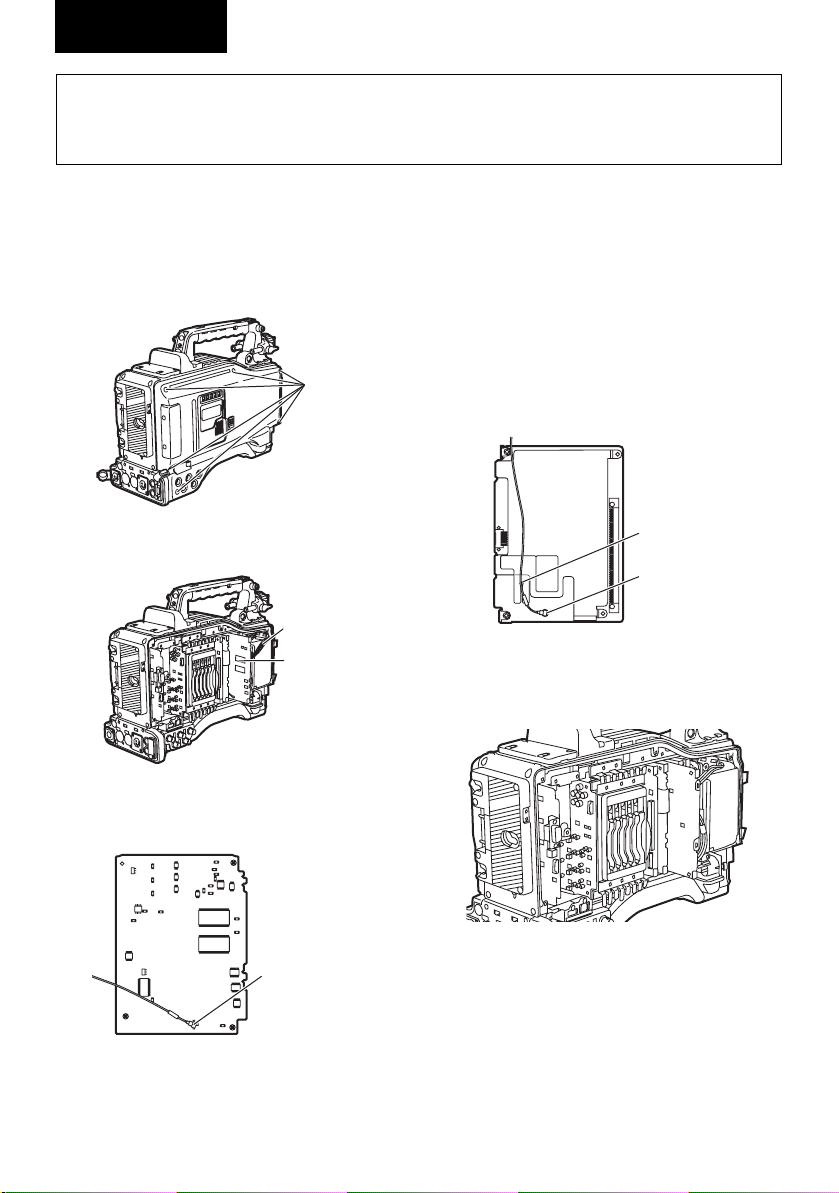

1Stellen Sie sicher, dass das AJ-HPX2100

ausgeschaltet ist.

2Entfernen Sie die 6 Schrauben auf der

rechten Seite des AJ-HPX2100 (auf der

rechten Seite von vorn gesehen) um das

Paneel zu entfernen.

3Entfernen Sie das Kabel der Nr. 3 CAMDSP1-

Karte und entfernen Sie dann die CAMDSP1-

Karte.

4Entfernen Sie das Kabel welches den AJ-

HPX2100 an die CAMDSP1-Karte anschließt,

von der Buchse JK101.

5Stecken Sie die CAMDSP1-Karte in ihre

Position. Bei dieser Operation beachten Sie,

dass sich das in Schritt 4entfernte Kabel

nicht im Slot befindet.

6Schließen Sie das in Schritt 3entfernte Kabel

an die CAMDSP1-Karte an.

7Schließen Sie das in Schritt 4entfernte Kabel

an die Buchse JK101 des AJ-YA350G an. Bei

dieser Operation beachten Sie, dass sich das

Kabel in der Klammer befinden muss.

8Stecken Sie AJ-YA350G in den Freien Slot

Bei dieser Operation beachten Sie, dass sich

das in Schritt 7angeschlossene Kabel nicht

im Slot befindet.

9Bringen Sie das seitliche Paneel wieder in

seine Position und befestigen Sie es mit den

Schrauben.

Für Details zu dieser Operation, siehe die

Bedienungsanleitung des Kamerarecorders.

VORSICHT:

Diese Wartungsanleitung ist nur für qualifiziertes Wartungspersonal vorgesehen. Um die Gefahr von

elektrischen Schlägen zu reduzieren, sollten Sie keine anderen Wartungsarbeiten außer den in der

Bedienungsanleitung enthaltenen durchführen, wenn Sie nicht dafür qualifiziert sind.

Schrauben

CAMDSP1-

Karte

Kabel

Buchse

JK101

Buchse

JK101

Klammer

00.AJ-YA350G(VQT1D32).book 3 ページ２００６年１２月２６日　火曜日　午後３時６分

FRANÇAIS

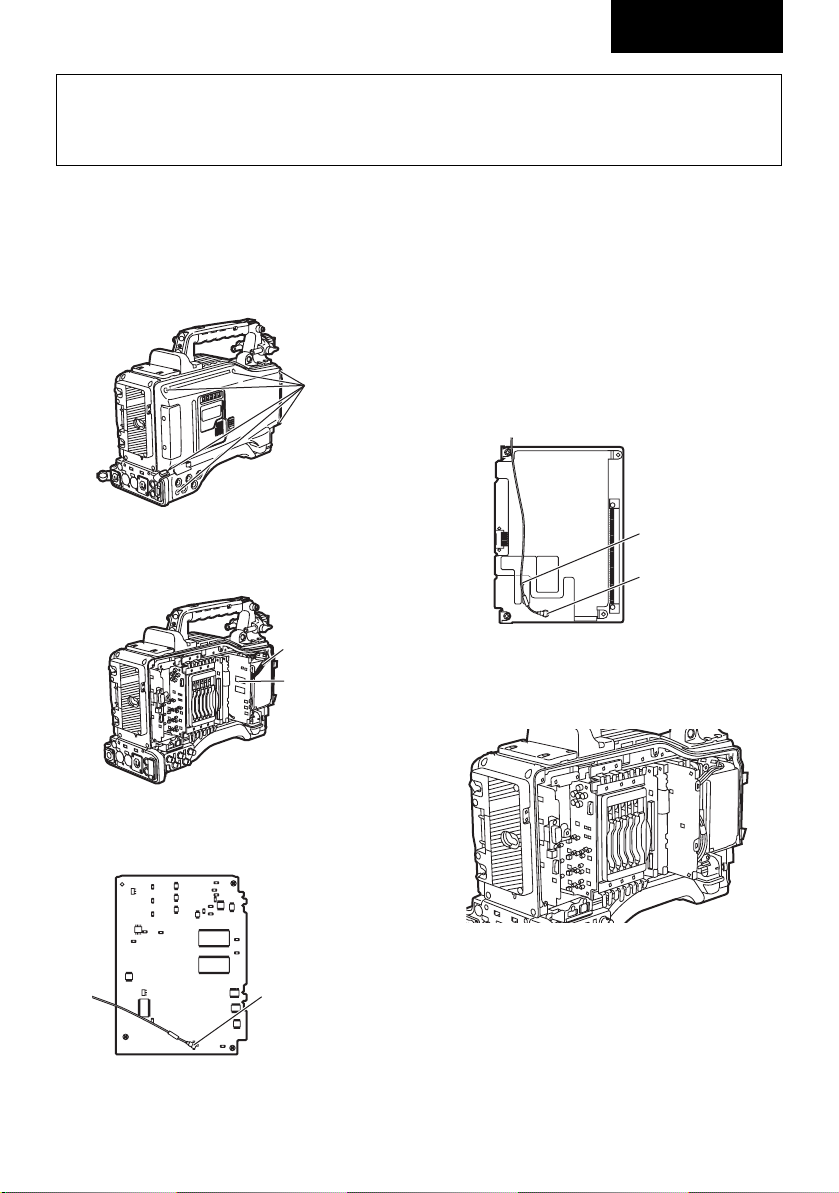

1Assurez-vous que l'AJ-HPX2000/2100 est

éteint.

2Dévissez 6 vis sur le côté droit de l'AJ-

HPX2000/2100 (côté droit vu de face) pour

enlever le panneau latéral.

3Débranchez le câble de la carte CAMDSP1

n° 3 puis enlevez la carte CAMDSP1.

4Débranchez le câble reliant l'AJ-HPX2000/

2100 à la carte CAMDSP1 sur le connecteur

JK101.

5Insérez la carte CAMDSP1 dans sa position

d'origine. Lors de cette opération, assurez-

vous que le câble enlevé lors de la phase 4

n'est pas pris dans la fente.

6Branchez le câble enlevé lors de la phase 3à

la carte CAMDSP1.

7Branchez le câble enlevé lors de la phase 4

au connecteur JK101 de l'AJ-YA350G. Lors

de cette opération, le câble doit être pris dans

la fixation.

8Insérez l'AJ-YA350G dans la fente vide. Lors

de cette opération, assurez-vous que le câble

branché lors de la phase 7n'est pas pris

dans la fente.

9Remettez le panneau latéral dans sa position

d'origine et fixez-le au moyen des vis.

Pour plus d'informations concernant le

fonctionnement, on se reportera au mode

d'emploi du caméscope.

ATTENTION:

Ces instructions d’entretien sont conçues exclusivement à l’attention d’un personnel d’entretien

qualifié. Pour réduire tout risque de feu ou de choc électrique, ne pas effectuer d’autre entretien que

celui qui est traité dans ces instructions, à moins d’être qualifié pour.

Vis

Carte

CAMDSP1

Câble

Connecteur

JK101

Connecteur

JK101

Fixation

00.AJ-YA350G(VQT1D32).book 4 ページ２００６年１２月２６日　火曜日　午後３時６分

ITALIANO

1Verificare che l'unità AJ-HPX2100 non sia

alimentata.

2Svitare le 6 viti sul lato destro dell'unità AJ-

HPX2100 (sul lato destro se si osserva l'unità

da davanti) per rimuovere il pannello laterale.

3Scollegare il cavo della N. 3 piastra

CAMDSP1 e quindi rimuovere la piastra

CAMDSP1.

4Scollegare il cavo che collega l'unità AJ-

HPX2100 alla piastra CAMDSP1, dal

connettore JK101.

5Inserire la piastra CAMDSP1 nella posizione

originale. Durante questa operazione,

verificare che il cavo rimosso al punto 4non

rimanga incastrato nello slot.

6Collegare il cavo rimosso al punto 3alla

piastra CAMDSP1.

7Collegare il cavo rimosso al punto 4al

connettore JK101 dell'unità AJ-YA350G.

Durante questa operazione, il cavo deve

essere fissato al morsetto.

8Inserire l'unità AJ-YA350G nello slot libero.

Durante questa operazione, verificare che il

cavo collegato al punto 7non rimanga

incastrato nello slot.

9Rimettere il pannello laterale nella posizione

originale e fissarlo utilizzando le viti.

Per ulteriori dettagli relativi a questa operazione,

vedere il manuale d'uso del camcorder.

ATTENZIONE:

Queste istruzioni di servizio sono soltanto per il personale di servizio qualificato. Per ridurre il pericolo

di scosse elettriche, non eseguire alcun intervento diverso da quelli descritti nelle istruzioni per l’uso, a

meno di essere qualificati per farlo.

Viti

Piastra

CAMDSP1

Cavo

Connettore

JK101

Connettore

JK101

Morsetto

00.AJ-YA350G(VQT1D32).book 5 ページ２００６年１２月２６日　火曜日　午後３時６分

ESPAÑOL

1Asegúrese de que el AJ-HPX2100 esté

apagado.

2Destornille los 6 tornillos situados en el lado

derecho del AJ-HPX2100 (a la derecha

mirándolo de frente) para quitar el panel

lateral.

3Desconecte el cable de la Nº 3 placa

CAMDSP1 y luego extraiga la placa

CAMDSP1.

4Desconecte el cable que conecta el AJ-

HPX2100 a la placa CAMDSP1, del conector

JK101.

5Inserte la placa CAMDSP1 en su posición

original. En esta operación, asegúrese de

que el cable desconectado en el Paso 4no

esté enganchado en la ranura.

6Conecte el cable desconectado en el Paso 3

a la placa CAMDSP1.

7Conecte el cable desconectado en el Paso 4

al conector JK101 del AJ-YA350G. En esta

operación, el cable tiene que estar

enganchado en la abrazadera.

8Inserte el AJ-YA350G en la Ranura vacía. En

esta operación, asegúrese de que el cable

desconectado en el Paso 7no esté

enganchado en la ranura.

9Vuelva a poner el panel lateral en su posición

original y sujételo utilizando los tornillos.

Para más detalles acerca de esta operación,

consulte el manual de instrucciones del

camascopio.

PRECAUCIÓN:

Estas instrucciones de servicio han sido preparadas para que las utilice el personal de servicio

cualificado solamente. Para reducir el riesgo de producir un incendio o sufrir una descarga eléctrica,

no haga ningún trabajo de servicio que no se encuentre explicado en las instrucciones de

funcionamiento, a menos que usted esté cualificado para hacerlo.

Tornillos

Placa

CAMDSP1

Cable

Conector

JK101

Conector

JK101

Abrazadera

00.AJ-YA350G(VQT1D32).book 6 ページ２００６年１２月２６日　火曜日　午後３時６分

日本語

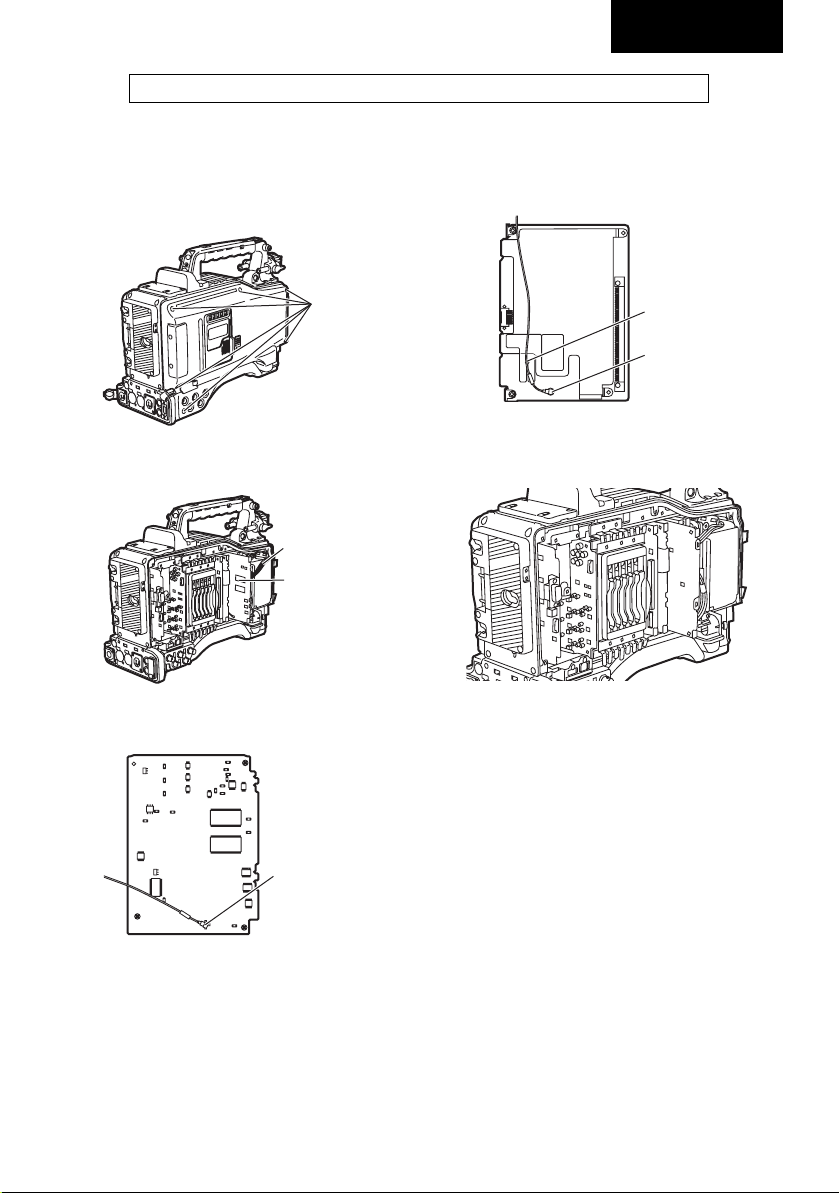

1AJ-HPX2100の電源がOFFになっていること

をご確認ください。

2AJ-HPX2100の正面から見て右側のネジを6

本外し、サイドパネルを外します。

3No.3 CAMDSP1基板のケーブルを外してか

ら、CAMDSP1基板を外します。

4AJ-HPX2100とCAMDSP1基板を接続してい

るケーブルをJK101 端子から外します。

5CAMDSP1 基板を元の位置に挿入します。こ

のとき、4で外したケーブルを挟み込まない

ようにご注意ください。

63で外したケーブルを CAMDSP1 基板に接続

します。

74で外したケーブルをAJ-YA350GのJK101端

子に接続します。

このとき、ケーブルを必ずクランプに挟み込

んでください。

8AJ-YA350Gを、空いているスロットに挿入

します。このとき、7で接続したケーブルを

挟み込まないようにご注意ください。

9サイドパネルを元の位置に戻し、ネジで止め

ます。

使用方法について、詳しくはカメラレコーダーの

取扱説明書をご覧ください。

AJ-YA350GをAJ-HPX2100に取り付ける際は、必ず販売店にご相談ください。

ネジ

CAMDSP1

基板

ケーブル

JK101端子

クランプ

00.AJ-YA350G(VQT1D32).book 7 ページ２００６年１２月２６日　火曜日　午後３時６分

Panasonic Broadcast & Television Systems Company

Unit Company of Panasonic Corporation of North America

Executive Office:

One Panasonic Way 4E-7, Secaucus, NJ 07094 (201) 348-7000

EASTERN ZONE:

One Panasonic Way 4E-7, Secaucus, NJ 07094 (201) 348-7196

Southeast Region: (201) 348-7162

WESTERN ZONE:

3330 Cahuenga Blvd W., Los Angeles, CA 90068 (323) 436-3500

Government Marketing Department:

One Panasonic Way 2E-10, Secaucus, NJ 07094 (201) 348-7587

Broadcast PARTS INFORMATION & ORDERING:

9:00 a.m. – 5:00 p.m. (EST) (800) 334-4881/24 Hr. Fax (800) 334-4880

Emergency after hour parts orders (800) 334-4881

TECHNICAL SUPPORT:

Emergency 24 Hour Service (800) 222-0741

Panasonic Canada Inc.

5770 Ambler Drive, Mississauga, Ontario L4W 2T3 (905) 624-5010

Panasonic de Mexico S.A. de C.V.

Av angel Urraza Num. 1209 Col. de Valle 03100 Mexico, D.F. (52) 1 951 2127

Panasonic Puerto Rico Inc.

San Gabriel Industrial Park, 65th Infantry Ave., Km. 9.5, Carolina, Puerto Rico 00630 (787) 750-4300

松下電器産業株式会社システム事業グループ

〒571-8503 大阪府門真市松葉町2番15号 i(06)6901ー 1161

Professional & Broadcast IT Systems Business Unit Europe

Panasonic Marketing Europe GmbH

Hagenauer Str. 43, 65203 Wiesbaden-Biebrich Deutschland Tel: 49-611-235-481

00.AJ-YA350G(VQT1D32).book 8 ページ２００６年１２月２６日　火曜日　午後３時６分

Indice

Lingue:

Altri manuali Panasonic Accessori per fotocamere

Panasonic

Panasonic AWPH300 - INDOOR PAN/TILT HEAD Manuale utente

Panasonic

Panasonic DC-GH5M Series Manuale utente

Panasonic

Panasonic WVQ169 - CCTV CEILING MOUNT BRACKET Manuale utente

Panasonic

Panasonic WV-NS202 - i-Pro Network Camera Manuale utente

Panasonic

Panasonic Lumix H-H014 Manuale utente

Panasonic

Panasonic DMW-VF1PP Manuale utente

Panasonic

Panasonic DMW-MCTZ40 Manuale utente

Panasonic

Panasonic AWPH360N - PAN/TILT HEAD Manuale utente

Panasonic

Panasonic WV-PS550 Manuale utente

Panasonic

Panasonic AM-4PI Manuale utente

Panasonic

Panasonic WJ-MPU855 Manuale utente

Panasonic

Panasonic AGVF5P - 1.5" B&W VIEWFINDER Manuale utente

Panasonic

Panasonic WV-Q100A Manuale utente

Panasonic

Panasonic AGVF5P - 1.5" B&W VIEWFINDER Manuale utente

Panasonic

Panasonic PUM8 Manuale utente

Panasonic

Panasonic LUMIX DMW-BGS5 Manuale utente

Panasonic

Panasonic WV-CS5S Manuale utente

Panasonic

Panasonic AWPH300 - INDOOR PAN/TILT HEAD Manuale utente

Panasonic

Panasonic AWPH405N - PAN/TILT CAMERA Manuale utente

Panasonic

Panasonic LC-XC1238AP Manuale utente

Panasonic

Panasonic FL360 - DMW - Hot-shoe clip-on Flash Manuale utente

Panasonic

Panasonic AWPH360N - PAN/TILT HEAD Manuale utente

Panasonic

Panasonic AWPB308 - LENS I/F OPTION CARD Manuale utente

Panasonic

Panasonic AWLK30 - LENS CONTROLLER Manuale utente

Manuali Accessori per fotocamere popolari di altre marche

Viltrox

Viltrox EF-NEX Istruzioni per l'installazione

Calumet

Calumet 7100 Series CK7114 Manuale utente

Ropox

Ropox 4Single Series Manuale utente

Cambo

Cambo Wide DS Digital Series Istruzioni operative

Samsung

Samsung SHG-120 Manuale utente

Ryobi

Ryobi BPL-1820 Manuale operativo

Aegis

Aegis ABL-36020P Manuale utente

Pentax

Pentax Data Back Fc Manuale utente

Fantasea

Fantasea EyeGrabber F Series Manuale utente

Honeywell

Honeywell HDZ20HD Manuale utente

EGO

EGO BA1400T Manuale utente

Sima

Sima SRW-62 Manuale utente

Shape

Shape A7SSMKIT Manuale utente

Slide Kamera

Slide Kamera HST-2 Manuale utente

Power works

Power works 2902613 Manuale utente

SES

SES SE-2047-2 Manuale utente

Olympus

Olympus PT-EP05L Manuale utente

Starlite

Starlite OctoDome nxt Manuale utente
