PANCONTROL PAN Multistift Manuale utente

MANUAL

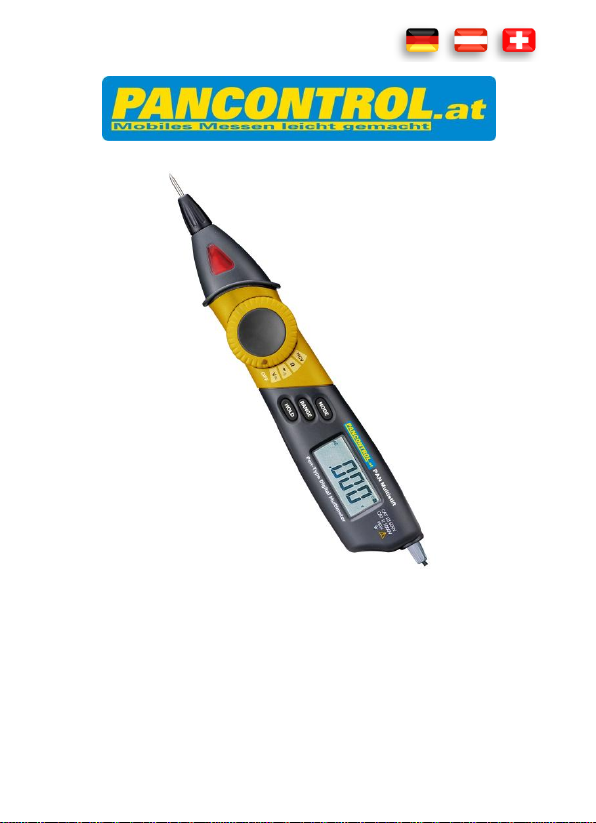

PAN Multistift

INDEX

Deutsch

DE 1 - DE 14

English

EN 1 - EN 14

Français

FR 1 - FR 14

Italiano

IT 1 - IT 14

Espaniol

ES 1 - ES 14

Nederlands

NL 1 - NL 14

Svenska

SE 1 - SE 13

Čeština

CZ 1 - CZ 13

Slovensky

SK 1 - SK 14

Magyar

HU 1 - HU 14

Slovensko

SI 1 - SI 13

Hrvatski

HR 1 - HR 13

Polski

PL 1 - PL 14

Български

BG 1 - BG 14

Română

RO 1 - RO 14

Русский

RU 1 - RU 15

Bedienungsanleitung

PAN MULTISTIFT

Digitalstromzange

DE 2

Inhalt

1. Einleitung ........................................................................................ 2

2. Lieferumfang ................................................................................... 3

3. Allgemeine Sicherheitshinweise...................................................... 3

4. Erläuterungen der Symbole am Gerät............................................. 5

5. Bedienelemente und Anschlussbuchsen......................................... 7

6. Technische Daten............................................................................ 8

7. Bedienung ....................................................................................... 9

8. Instandhaltung .............................................................................. 13

9. Gewährleistung und Ersatzteile..................................................... 14

1. Einleitung

Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die

Marke PANCONTROL steht seit über 20 Jahren für praktische, preiswerte und

professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen

Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.

Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des

Gerätes zur Gänze aufmerksam durch, um sich mit der richtigen Bedienung des

Gerätes vertraut zu machen und Fehlbedienungen zu verhindern. Befolgen Sie

insbesondere alle Sicherheitshinweise. Eine Nichtbeachtung kann zu Schäden

am Gerät, und zu gesundheitlichen Schäden führen.

Verwahren Sie diese Bedienungsanleitung sorgfältig um später nachschlagen,

oder sie mit dem Gerät weitegergeben zu können.

DE 3

2. Lieferumfang

Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf

Transportbeschädigungen und Vollständigkeit.

Messgerät

Prüfkabel (1 Stk)

Batterie(n)

Bedienungsanleitung

3. Allgemeine Sicherheitshinweise

Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte

alle Sicherheits- und Bedienungshinweise in dieser Anleitung.

-Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät

unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten

Spannungsquellen).

-Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse oder die

Prüfkabel beschädigt sind, wenn eine oder mehrere Funktionen ausfallen,

wenn keine Funktion angezeigt wird oder wenn Sie vermuten, dass etwas

nicht in Ordnung ist.

-Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss

das Gerät außer Betrieb genommen und gegen Verwendung geschützt

werden.

-Beim Benutzen dieses Geräts dürfen die Prüfkabel nur an den Griffen

hinter dem Fingerschutz berührt werden –die Prüfspitzen nicht berühren.

-Erden Sie sich niemals beim Durchführen von elektrischen Messungen.

Berühren Sie keine freiliegenden Metallrohre, Armaturen usw., die ein

DE 4

Erdpotential besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers

durch trockene Kleidung, Gummischuhe, Gummimatten oder andere

geprüfte Isoliermaterialien.

-Stellen Sie das Gerät so auf, dass das Betätigen von Trenneinrichtungen

zum Netz nicht erschwert wird.

-Stellen Sie den Drehschalter immer vor Beginn der Messung auf den

gewünschten Messbereich und rasten Sie die Messbereiche ordentlich

ein.

-Ist die Größe des zu messenden Wertes unbekannt, beginnen Sie immer

mit dem höchsten Messbereich am Drehschalter. Reduzieren Sie ggf. dann

stufenweise.

-Muss der Messbereich während des Messens gewechselt werden,

entfernen Sie die Prüfspitzen vorher vom zu messenden Kreis.

-Drehen Sie den Drehschalter nie während einer Messung, sondern nur im

spannungslosen Zustand.

-Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche

die am Gerät angegebenen Maximalwerte überschreiten.

-Unterbrechen Sie die Spannungsversorgung und entladen Sie

Filterkondensatoren in der Spannungsversorgung, bevor Sie Widerstände

messen oder Dioden prüfen.

-Schließen Sie niemals die Kabel des Messgeräts an eine Spannungsquelle

an, während der Drehschalter auf Stromstärke, Widerstand oder

Diodentest eingestellt ist. Das kann zur Beschädigung des Geräts führen.

-Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte

sofort die Batterie.

-Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von

allen Spannungsquellen, bevor Sie das Gerät zum Austauschen der

Batterie öffnen.

-Verwenden Sie das Messgerät nie mit entfernter Rückabdeckung oder mit

offenem Batterie- oder Sicherungsfach..

-Verwenden Sie das Gerät nicht in der Nähe starker Magnetfelder (z.B.

DE 5

Schweißtrafo), da diese die Anzeige verfälschen können.

-Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in

Umgebungen, die starken Temperaturschwankungen ausgesetzt sind.

-Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung.

-Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die

Batterie.

-Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit

nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie- und

Gewährleistungsansprüche.

4. Erläuterungen der Symbole am Gerät

Übereinstimmung mit der EU-Niederspannungsrichtlinie

(EN-61010)

Schutzisolierung: Alle spannungsführenden Teile sind doppelt

isoliert

Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!

Achtung! Gefährliche Spannung! Gefahr von Stromschlag.

Dieses Produkt darf am Ende seiner Lebensdauer nicht in den

normalen Haushaltsabfall entsorgt werden, sondern muss an

einer Sammelstelle für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden.

CAT I

Das Gerät ist für Messungen an Stromkreisen, die nicht direkt

mit dem Netz verbunden sind, vorgesehen. Beispiele sind

Messungen an Stromkreisen, die nicht vom Netz abgeleitet sind

und besonders geschützten Stromkreisen, die vom Netz

abgeleitet sind.

CAT II

Das Gerät ist für Messungen an Stromkreisen, die elektrisch

direkt mit dem Niederspannungsnetz verbunden sind,

vorgesehen, z.B. Messungen an Haushaltsgeräten, tragbaren

DE 6

Werkzeugen und ähnlichen Geräten.

CAT III

Das Gerät ist für Messungen in der Gebäudeinstallation

vorgesehen. Beispiele sind Messungen an Verteilern,

Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der

festen Installation, Geräten für industriellen Einsatz sowie an

fest installierten Motoren.

CAT IV

Das Gerät ist für Messungen an der Quelle der

Niederspannungsinstallation vorgesehen. Beispiele sind Zähler

und Messungen an primären Überstromschutzeinrichtungen

und Rundsteuergeräten.

Gleichspannung/-strom

Wechselspannung/-strom

Ω

Widerstandsmessung

Diodenmessung

NVC

Kontaktloser Spannungsprüfer

Durchgangsprüfung

Batterie schwach

Erdungssymbol (max. Spannung gegen Erde)

DE 7

5. Bedienelemente und Anschlussbuchsen

1. Eingangsbuchsen

2. Schraubenmutter

3. Kontaktloser Spannungsprüfer

4. Drehschalter

5. Funktionstasten

6. LCD Anzeige

7. Batterie(n)

Der Drehschalter und seine Symbole

OFF

Gerät abgeschaltet

Gleichspannungsmessung /

Wechselspannungsmessung

Diodenmessung, Akustischer

Durchgangsprüfer



Widerstandsmessung

NCV

Kontaktloser Spannungsprüfer

DE 8

6. Technische Daten

3¾ Stellen (bis 3999) Bereichswahl, Analogbalken

Überlastanzeige

Polarität

automatisch (Minuszeichen für negative Polarität)

Überlastschutz

600 V

Eingangsimpedanz

> 10 MΩ

Durchgangsprüfung

Auto Power Off

Signalton bei weniger als 30 

15 min

Diodenmessung

Spannung des offenen Schaltkreises < 2,0 V

Prüfstrom < 0,3 mA

Stromversorgung

1 x 1,5 V (AAA) Batterie(n)

Einsatzbereich

CAT III 600 V

Gewicht

215 g

Abmessungen

220 x 40 x 33 mm
