PeakTech 4955 Manuale utente

Bedienungsanleitung/

Operation Manual

„5 in 1“

Umwelt-Video Messgerät /

Environment Video Meter

Pea Tech



4955

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG

(elektromagnetische Kompatibilität)

Schäden, die durch Nichtbeachtung nachfolgender Hinweise

entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

* Gerät keinen extremen Temperaturen, direkter Sonnen-

einstrahlung, extremer Luftfeuchtigkeit oder Nässe

aussetzen

* Gerät in eingeschaltetem Zustand (Laserstrahl-

Emission) mit äußerster Vorsicht handhaben

* Laserstrahl niemals auf das Auge richten

* Laserstrahl nicht auf gasförmige Stoffe oder

Gasbehälter richten (Explosionsgefahr)

* Laserstrahl von reflektierenden Gegenständen

fernhalten (Verletzungsgefahr für Augen)

* Kontakt mit Laserstrahl vermeiden (Körper keiner

Laserstrahlemission aussetzen)

* Gerät nicht in der Nähe starker magnetischer Felder

(Motoren, Transformatoren usw.) betreiben

* Starke Erschütterungen des Gerätes vermeiden

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten

* Vor Aufnahme des Betriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein. (Wichtig beim

Transport von kalten in warme Räume und umgekehrt)

* Keine technischen Veränderungen am Gerät vornehmen

* Öffnen des Gerätes sowie Wartungs- und Reparaturarbeiten

dürfen nur von qualifizierten Service-Technikern

durchgeführt werden

* -Messgeräte gehören nicht in Kinderhände!-

-1-

Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur

handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt

darauf achten, dass keine Flüssigkeit in das Innere des Gerätes

gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung

des Gerätes führen.

2. Allgemeine Spezifikationen

Dieses 5 in 1 Umwelt Video Messgerät bietet eine Vielzahl von

Messfunktionen und verbindet dies mit einfachster Handhabung

und modernster Technik. Es ist universell einsetzbar im

Industriebereich, der Elektrotechnik, bei Wartung und Service,

der Qualitätssicherung, im Baugewerbe und bei der

Energieberatung. Ideal zur Dokumentation von wichtigen

Messungen durch die integrierte Datenlogger- und

Kamerafunktion.

* 5,6 cm (2,2“) Farb-TFT LCD Anzeige mit einer Auflösung

von 640 x 480 Bildpunkten

* Bedienung durch intuitive grafische Menüführung

* Luftfeuchtigkeit-, Lufttemperatur-, Taupunkt-, Typ-K Kontakt-

und Feuchttemperatur-Messung

* Infrarot-Temperaturmessung bis 2200°C

* Messpunktverhältnis 50 : 1 und Dual-Laser zur Messpunkt-

erfassung

* Einstellbarer Emissionsfaktor 0,1 … 1,0

* Schnelle Ansprechzeit und hohe Genauigkeit

* Interner Datenlogger für alle Messwerte

* Aufnahme von Fotos (JPG) und Videos (3GP)

* 72 MB interner Speicher und Micro-SD Slot

* USB-Schnittstelle zur Datenübertragung und Akkuladung

* Sicherheit: IEC-0825, Klasse 2

-2-

3. Bedienelemente

1. Schutzkappe für Kamera und IR-Sensor

2. Kamera

3. IR-Sensor

4. Dual-Markierungslaser

5. USB Anschluss

6. Typ-K Temperaturfühler-Anschluss

-3-

7. TFT-LCD Anzeige

8. „ESC“ & EIN/AUS-Taste

9. Kamera & ▲Taste

10. Enter- Taste

11. Video & ▼Taste

12. Auslöse- Taste

13. Batteriefach

14. Micro-SD Slot (im Batteriefach)

15. Stativgewinde

-4-

10.

11.

12.

13.

14.

15.

3.1. Hauptmenü

Nach dem Einschalten des Gerätes durch mehrsekündiges

Drücken der „ESC“-Taste erscheint das Hauptmenü mit sechs

verschiedenen Untermenüs. Durch betätigen der ▲und ▼Taste

können Sie einen Menüpunkt wählen, welcher bei Anwahl blau

unterlegt dargestellt wird. Um das angewählte Menü zu öffnen,

bestätigen Sie die Auswahl mit der „Enter“-Taste.

IR-KAMERA: Infrarot-Kamera Modus zur Aufnahme von

Messwerten und Dokumentation via Foto-

oder Videokamera.

IR-MESSUNG: Infrarot-Messmodus zur schnellen Daten-

erfassung ohne Dokumentation

TAUPUNKT: Infrarot- Messmodus mit automatischer

Berechnung von Taupunkt und grafischer

Kältebrückenwarnung

DATALOGGER: Datenlogger zur automatischen Aufnahme

und Speicherung aller Messwerte und

grafischer Kurvendarstellung des

Temperaturwertes

DATENSPEICHER: Übersicht zum Verwalten und Öffnen der

gespeicherten Daten

EINSTELLUNGEN: Optionsmenü zur Grundeinstellung des

Gerätes

-5-

3.1.1. IR-Kamera

Der IR-Kamera Modus eignet sich

zur Dokumentation und Speicherung

von Messdaten im Foto und

Videoformat. Nach Auswahl des IR-

Kamera Modus aus dem

Hauptmenü ist auto- matisch der

Foto-Modus aktiviert. Das Betätigen

des Auslösers startet die Anzeige

der Messdaten wie Infrarot-

Temperatur, Lufttemperatur (AT),

Luftfeuchtigkeit (RH), Taupunkt-

Temperatur (DP), der Feucht-

temperatur (WB), Differential-

Temperatur (DIF), Durchschnitts-

Temperatur (AVG), Typ-K Kontakt-

fühler-Temperatur (TK) und der

Minimal- und Maximalwerte (MIN;

MAX).

Die dargestellten Werte können bei Bedarf im Untermenü

„EINSTELL. MESSUNGEN“ aktiviert und deaktiviert werden.

Das Untermenü „EINSTELL. MESSUNGEN“ erreichen Sie durch

betätigen der „ENTER“-Taste im IR-Kamera Modus.

Im IR-Kamera Modus werden zusätzlich allgemeine

Informationen wie Datum/Uhrzeit, Batterieladung, Laser

EIN/AUS (☼), Aufnahme/Pause (►II), Zoom IN/OUT (↑↓) und

der Emissionsfaktor (ε) dargestellt.

Zur Aufnahme der aktuellen Messwerte betätigen Sie bei

gedrücktem Auslöser die „Kamera /▲“ Taste. Es ertönt ein

Auslösegeräusch und Sie haben die Möglichkeit durch betätigen

der „Kamera /▲“ Taste das Foto zu speichern oder bei

Nichtgefallen durch betätigen der „Video /▼“Taste zu löschen.

-6-

Nach dem Speichern kehrt das Gerät automatisch in das IR-

Kamera Menü zurück.

Um eine Videoaufnahme zu starten betätigen Sie im IR-Kamera

Menü kurz die „VIDEO /▼“-Taste. Im Folgemenü können Sie mit

der „ESC“-Taste zurück in den Foto Modus gelangen oder durch

nochmaliges Betätigen der „VIDEO /▼“-Taste und drücken der

Auslöse-Taste die Aufnahme starten. Am oberen Bildrand wird

die maximale Aufnahmedauer in Stunde, Minuten und Sekunden

dargestellt. Die Dauer ist Abhängig vom eingelegten

Speichermedium (Micro-SD) oder dem verbleibenden

Speicherplatz des internen Speichers.

Im Video- Aufnahmemodus werden

die gleichen Messwerte dargestellt,

wie im Fotografie-Modus. Diese

lassen sich durch betätigen der

„ENTER“-Taste im Untermenü

„EINSTELL. MESSUNGEN“ ein- und

ausschalten.

Zusätzlich werden allgemeine

Informationen wie Laser EIN/AUS

(☼), Aufnahme/Pause (►II) und der

Emissionsfaktor (ε) dargestellt.

Desweiteren wird die aktuelle

Aufnahmedauer ([●]) in Stunden,

Minuten und Sekunden dargestellt.

Nach Beendigung der Messung betätigen Sie die „ESC“-Taste.

Die Video-Aufnahme wird automatisch gespeichert und lässt

sich im Hauptmenü unter dem Menüpunkt „Datenspeicher“

aufrufen oder löschen.

Hinweis: Videodateien beinhalten keine Messwerte nach der

Übertragung auf Ihren PC.

-7-

3.1.2. IR-Messung

Der IR-Messmodus eignet sich zur

schnellen und unkomplizierten

Messwerterfassung ohne Spei-

cherung und Dokumentation der

Messwerte.

Im IR-Messmodus werden die

gleichen Messwerte, wie im IR-

Kameramodus dargestellt. Diese

lassen sich durch betätigen der

„ENTER“-Taste im Untermenü

„EINSTELL. MESSUNGEN“ Ein-

und Ausschalten.

Das Betätigen der Auslöse-Taste startet die Anzeige der

Messdaten wie Infrarot-Temperatur, Lufttemperatur (AT),

Luftfeuchtigkeit (RH), Taupunkt-Temperatur (DP), der

Feuchttemperatur (WB), Differential-Temperatur (DIF),

Durchschnitts-Temperatur (AVG), Typ-K Kontaktfühler-

Temperatur (TK) und der Minimal- und Maximalwerte (MIN;

MAX)

Im IR-Messodus werden zusätzlich allgemeine Informationen

wie Datum/Uhrzeit, Batterieladung, Laser EIN/AUS (☼),

Aufnahme/Pause (►II) und der Emissionsfaktor (ε) dargestellt.

Zusätzlich wird am unteren Bildrand eine Balkengrafik

eingeblendet, bei welcher das linke Ende den Minimalmesswert

(MIN) und das rechte Ende den Maximalmesswert (MAX)

darstellt. Bei weiteren Messungen stellt ein Zeiger die Relation

des aktuellen Messwertes zum Minimal- und Maximalmesswert

dar.

Betätigen Sie nach Abschluss der Messung die „ESC“-Taste um

zum vorherigen Menü zurückzukehren.

-8-

3.1.3. Taupunkt

Die Taupunkt-Messung ermöglicht

eine schnelle und übersichtliche

Erkennung von Wärmebrücken und

Kondensationswahrscheinlichkeit an

Obergflächen. Durch das Verhältnis

von Oberflächentemperatur zu

relativer Luftfeuchtigkeit (RH%)

lassen sich so z.B. Schimmel-

gefährdete Orte in Wohnungen

lokalisieren.

In diesem Modus werden keine

Messwerte gespeichert. Die Anzeige

der einzelnen Messwerte lässt sich

im Untermenü „EINSTELL.

MESSUNGEN“ Ein- und

Ausschalten

Das Betätigen des Auslösers startet die Anzeige der Messdaten

wie Infrarot-Temperatur, Lufttemperatur (AT), Luftfeuchtigkeit

(RH), Taupunkt-Temperatur (DP), der Feuchttemperatur (WB),

Differential-Temperatur (DIF),Durchschnitts-Temperatur (AVG),

Typ-K Kontakt-fühler-Temperatur (TK) und der Minimal- und

Maximalwerte (MIN; MAX)

Im Taupunkt- Messodus werden zusätzlich allgemeine

Informationen wie Datum/Uhrzeit, Batterieladung, Laser

EIN/AUS (☼), Aufnahme/Pause (►II) und der Emissionsfaktor

(ε) dargestellt.

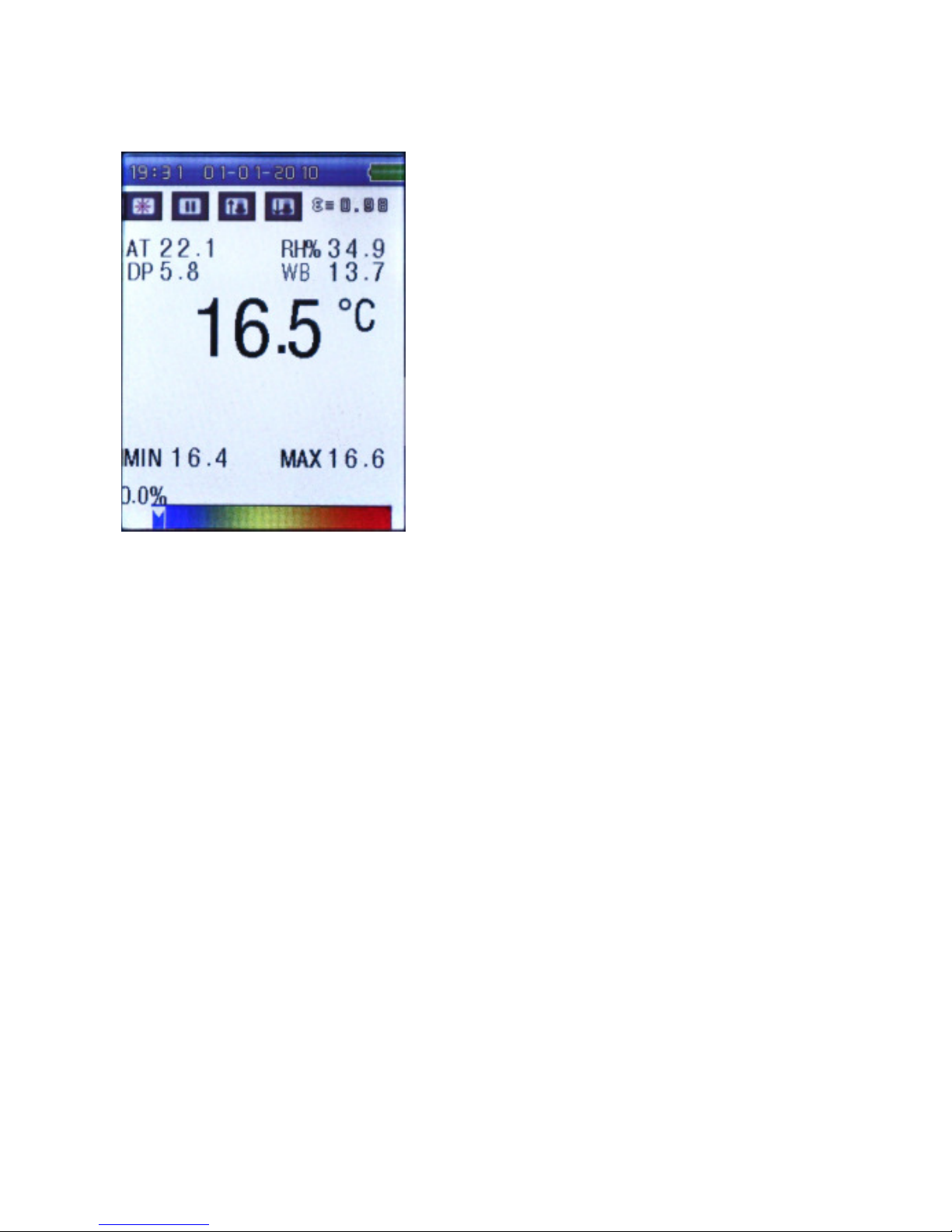

Zusätzlich wird am unteren Bildrand eine Taupunkt- Balkengrafik

eingeblendet, die den gemessenen IR-Temperaturwert im

Verhältnis zur Relativen Luftfeuchtigkeit (RH%) darstellt. Die

Grafik reicht von blau und 0% (geringe Kondensationsrate) bis

rot und 100% (hohe Kondensationsrate).

-9-
