Pepperl+Fuchs LVL-Z121 Manuale utente

KA 152O/98/a6/11.05

52010816 LVL-Z121

LVL-Z123

d Schiebemuffe G1½A, 1½ NPT für

drucklosen Betrieb

e Sliding Sleeve G1½A, 1½ NPT for

unpressurised operation

f Manchon coulissant G1½A, 1½ NPT pour

applications sans pression

es Manguito deslizante G1½A, 1½ NPT para

funcionamiento sin presión

i Manicotto scorrevole G1½A, 1½ NPT per

impieghi in alta pressione

nl Schuifmof G1½A, 1½ NPT voor

drukloze toepassing

d Geräte-Identifikation

Abmessungen in mm

e Device identification

Dimensions in mm

f Identification de l’appareil

Dimensions en mm

es Identificación del equipo

Dimensiones en mm

i Identificazione dello strumento

Dimensioni in mm

nl Instrument-identificatie

Afmetingen in mm

G1½A

DIN ISO 228/1

1.4435 (AISI 316 L)

1½-11½ NPT

ANSI B 1.20.1

1.4435 (AISI 316 L)

Z121: Z123:

SW55

AF55

22 19

M6 (3x)

Ø21.8

100 mm = 3.94 in

d Erforderliches Werkzeug

e Tools required

f Outils requis

es Herramientas necesarias

i Utensili richiesti

nl Benodigd gereedschap

3 mm

~ / in

55 mm

~ 2 / in

316

Gabelschlüssel SW55

Spanner AF55

Clé à fourche de 55

Llave para tuercas AF55

Chiave AF55

Sleutelwijdte 55

Innensechskantschlüssel SW3

Allen key AF3

Clé Allen de 3

Llave Allen AF3

Brugola AF3

Inbussleutel 3

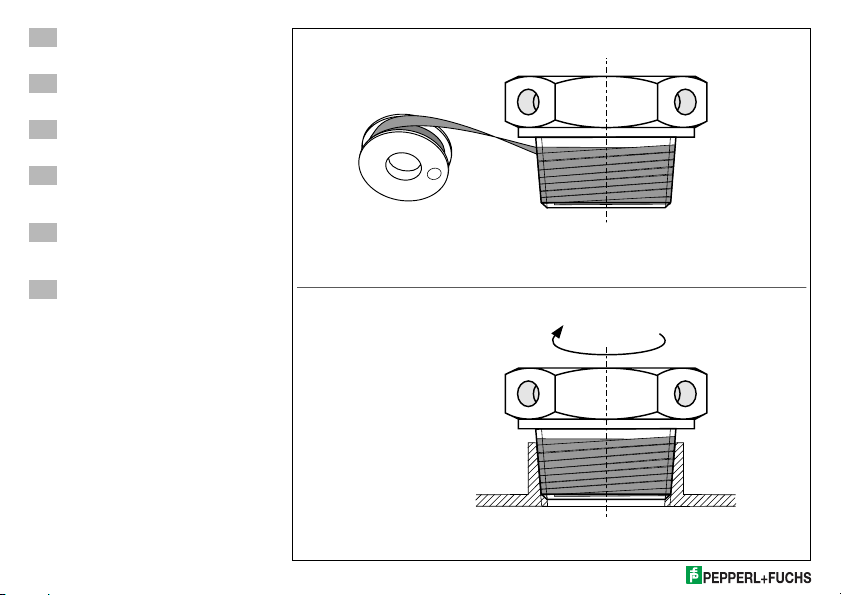

d Montieren

Schiebemuffe einschrauben

e Mount

Screw sliding sleeve tight

f Monter

Visser le manchon coulissant

es Montaje

Roscar firmemente el

manguito deslizante

i Montaggio

Avvitare il manicotto

scorrevole

nl Montage

Schuifmof inschroeven





dEinstellhöhe markieren

eMark height

fMarquer la hauteur de réglage

es Marcar altura

iSegnare l’altezza

nl Instelhoogte markeren

!Schaltpunkt

Switchpoint

Point de commutation

Punto de conmutación

Punto di commutazione

Schakelpunt

13 mm

(in)½

19 mm

(in)¾

h + 32 mm

(h + 1 in)

min. 70 mm

(min. 2 ¾ in)

min. 25 mm

(min 1 in)

dVibracon einschieben und

festhalten;

Fixierschrauben eindrehen

ePush in and hold Vibracon;

tighten mounting screws

fInsérer et maintenir le

Vibracon;

serrer les vis de fixation

es Introducir y sujetar el

Vibracon;

roscar los tornillos de montaje

firmemente

iInserire e impugnare il

Vibracon;

serrare con le viti di

montaggio

nl Vibracon inschuiven en

vasthouden;

fixeerbout vastdraaien



max. 4 Nm

(max. 3 ft lbs)

Markierung

Mark

Marquage

Marca

Segnare

Markering

d Schaltpunkt verstellen

Behälter drucklos!!!

e Reset switch point

Ta n k not under pressure!!!

f Modification du point de

commutation

Réservoir sans pression!!!

es Cambio del punto de

conmutación

El tanque no debe estar bajo

presión!!!

i Impostare il punto di

intervento

Serbatoio non in pressione!!!

nl Schakelpunt verstellen

Ta n k drukloos maken!!!



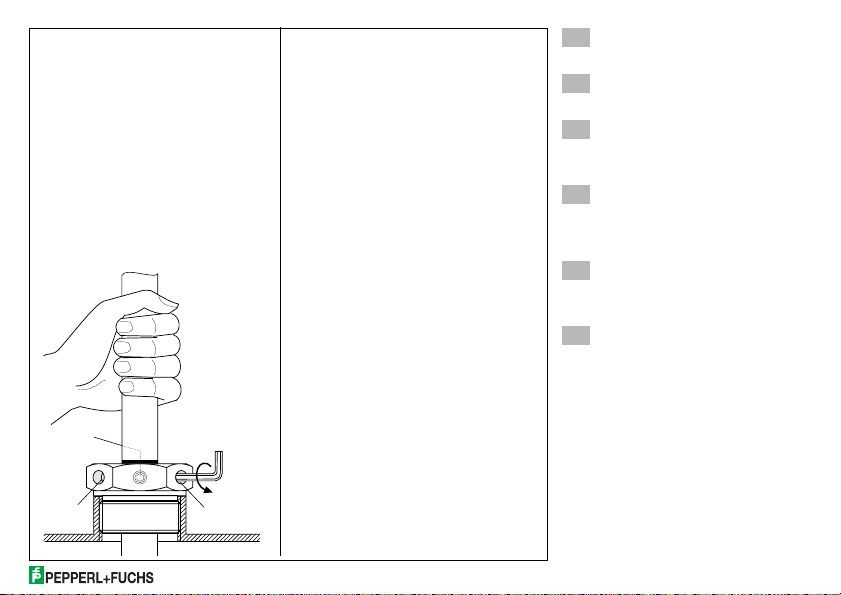

Vibracon festhalten;

Fixierschrauben lösen

Hold Vibracon;

loosen mounting screws

Maintenir le Vibracon;

desserrer les vis de fixation

Sujetar el Vibracon;

aflojar los tornillos de montaje

Impugnare il Vibracon;

allentare le viti di montaggio

Vibracon vasthouden;

fixeerbout losdraaien

Neue Schaltpunkteinstellung

siehe Seiten 5 bis 6

Reset switch point see pages 5 to 6

Nouveau réglage point de

commutation

voir pages 5 à 6

Cambio del punto de conmutación

ver pág. 5 a 6

Impostare il punto di intervento

vds. da pag. 5 a 6

Nieuw schakelpunt instellen

zie pagina 5 tot 6

  

   



   



  ! "#$"%

 

&% & '$  & ($)

* +, -.% /  ) 0

 1    1 *00

 

 

&% 2    &34,

45)6 7% *  8+

  00 10111    00 1

 

     

52010816

KA 152O/98/a6/11.05, 52010816, FM7.0 114662 11/05 01
