Pfeiffer Vacuum HILOBE 1002 Manuale utente

BETRIEBSANLEITUNG

OPERATING INSTRUCTIONS

Original

HILOBE 1002 | 1302

Wälzkolbenpumpe

Roots pump

Dear Customer,

Thank you for choosing a Pfeiffer Vacuum product. Your new roots pump should support you

in your individual application with full performance and without malfunctions. The name

Pfeiffer Vacuum stands for high-quality vacuum technology, a comprehensive and complete

range of top-quality products and first-class service. From this extensive, practical experience

we have gained a large volume of information that can contribute to efficient deployment and

to your personal safety.

In the knowledge that our product must avoid consuming work output, we trust that our

product can offer you a solution that supports you in the effective and trouble-free

implementation of your individual application.

Please read these operating instructions before putting your product into operation for the

first time. If you have any questions or suggestions, please feel free to contact info@pfeiffer-

vacuum.de.

Further operating instructions from Pfeiffer Vacuum can be found in the Download Center on

our website.

Disclaimer of liability

These operating instructions describe all models and variants of your product. Note that your

product may not be equipped with all features described in this document. Pfeiffer Vacuum

constantly adapts its products to the latest state of the art without prior notice. Please take

into account that online operating instructions can deviate from the printed operating

instructions supplied with your product.

Furthermore, Pfeiffer Vacuum assumes no responsibility or liability for damage resulting from

the use of the product that contradicts its proper use or is explicitly defined as foreseeable

misuse.

This document is the intellectual property of Pfeiffer Vacuum and all contents of this

document are protected by copyright. They may not be copied, altered, reproduced or

published without the prior written permission of Pfeiffer Vacuum.

We reserve the right to make changes to the technical data and information in this document.

2/138

Inhaltsverzeichnis

1 Zu dieser Anleitung 8

1.1 Gültigkeit 8

1.1.1 Mitgeltende Dokumente 8

1.1.2 Varianten 8

1.2 Zielgruppe 8

1.3 Konventionen 8

1.3.1 Anweisungen im Text 8

1.3.2 Piktogramme 9

1.3.3 Aufkleber auf dem Produkt 9

1.3.4 Abkürzungen 11

2 Sicherheit 12

2.1 Allgemeine Sicherheitshinweise 12

2.2 Sicherheitshinweise 12

2.3 Sicherheitsmaßnahmen 15

2.4 Einsatzgrenzen 16

2.5 Bestimmungsgemäße Verwendung 17

2.6 Vorhersehbarer Fehlgebrauch 17

2.7 Personenqualifikation 18

2.7.1 Personenqualifikation sicherstellen 18

2.7.2 Personenqualifikation bei Wartung und Reparatur 18

3 Produktbeschreibung 19

3.1 Funktion 19

3.1.1 Antrieb 20

3.1.2 Einbaulagen 21

3.2 Produkt identifizieren 21

3.3 Produktmerkmale 21

3.4 Lieferumfang 21

4 Transport und Lagerung 22

4.1 Vakuumpumpe transportieren 22

4.2 Vakuumpumpe lagern 23

5 Installation 24

5.1 Einbaulagen 24

5.2 Vakuumpumpe aufstellen 25

5.3 Schmiermittel einfüllen 25

5.4 Vakuumseite anschließen 27

5.5 Vorvakuumseite anschließen 27

5.6 Schaltkasten anschließen 28

5.7 Temperatursensoren anschließen 29

5.8 Elektrische Schutzmaßnahmen einrichten 30

5.9 Netzanschluss herstellen 31

6 Schnittstellen 33

6.1 Schnittstelle "remote" 33

6.1.1 Spannungsausgang 33

6.1.2 Eingänge 34

6.1.3 Ausgänge 34

6.1.4 RS-485 34

6.2 Schnittstelle RS-485 verwenden 35

6.3 Pfeiffer Vacuum Protokoll für RS-485-Schnittstelle 36

6.3.1 Telegrammrahmen 36

6.3.2 Telegrammbeschreibung 36

6.3.3 Telegramm Beispiel 1 36

6.3.4 Telegramm Beispiel 2 37

Inhaltsverzeichnis

3/138

6.3.5 Datentypen 37

7 Parametersatz 38

7.1 Allgemeines 38

7.2 Stellbefehle 38

7.3 Statusabfragen 39

7.4 Sollwertvorgaben 40

7.5 Zusätzliche Parameter für das Steuergerät 40

8 Betrieb 41

8.1 Vakuumpumpe in Betrieb nehmen 41

8.2 Vakuumpumpe einschalten 41

8.3 Sperrgasmenge einstellen 42

8.4 Anschlüsse mit dem Pfeiffer Vacuum Parametersatz konfigurieren 42

8.5 Betriebsarten 43

8.5.1 Normalbetrieb 44

8.5.2 Stand-by-Betrieb 44

8.5.3 Drehzahlstellbetrieb 44

8.6 Betriebsüberwachung 44

8.6.1 Betriebsanzeige über LED 44

8.6.2 Temperaturüberwachung 45

8.6.3 Schmiermittelstand kontrollieren 45

8.7 Ausschalten und Fluten 45

9 Wartung 47

9.1 Wartungsinformationen 47

9.2 Checkliste für Inspektion und Wartung 47

9.3 Luftfilter reinigen 49

9.4 Schmiermittel wechseln 49

9.4.1 Schmiermittel ablassen 50

9.4.2 Schmiermittel einfüllen 51

10 Außerbetriebnahme 52

10.1 Stillsetzen für längere Zeit 52

10.2 Wiederinbetriebnahme 52

11 Recycling und Entsorgung 53

11.1 Allgemeine Entsorgungshinweise 53

11.2 Wälzkolbenpumpe HiLobe entsorgen 53

12 Störungen 54

12.1 Allgemeines 54

12.2 Störungen beheben 54

12.3 Fehlercodes 55

12.4 Warn- und Fehlermeldungen bei Betrieb mit Steuergeräten 56

13 Servicelösungen von Pfeiffer Vacuum 58

14 Ersatzteile 60

15 Zubehör 61

15.1 Zubehörinformationen 61

15.2 Zubehör bestellen 61

16 Technische Daten und Abmessungen 63

16.1 Allgemeines 63

16.2 Medienberührende Werkstoffe 63

16.3 Technische Daten 64

16.4 Abmessungen 65

Inhaltsverzeichnis

4/138

EG Konformitätserklärung 69

UK Konformitätserklärung 70

Inhaltsverzeichnis

5/138

Tabellenverzeichnis

Tab. 1: Aufkleber auf dem Produkt 9

Tab. 2: Verwendete Abkürzungen 11

Tab. 3: Zulässige Umgebungsbedingungen 16

Tab. 4: Merkmale der Wälzkolbenpumpen 21

Tab. 5: Erforderliche Eigenschaften des Netzanschlusskabels 32

Tab. 6: Steckerbelegung D-Sub-Buchse, 15-polig 33

Tab. 7: Merkmale der Schnittstelle RS-485 35

Tab. 8: Erläuterung und Bedeutung der Parameter 38

Tab. 9: Parametersatz | Stellbefehle 39

Tab. 10: Parametersatz | Statusabfragen 40

Tab. 11: Parametersatz | Sollwertvorgaben 40

Tab. 12: Parameter für Steuergerätefunktionen 40

Tab. 13: Konfiguration mit Parameter [P:019] und [P:024] 43

Tab. 14: Konfiguration mit Parameter [P:060] und [P:061] 43

Tab. 15: Bedeutung der LEDs 45

Tab. 16: Instandhaltungsintervalle 48

Tab. 17: Störungsbehebung 55

Tab. 18: Fehlermeldungen der Antriebselektronik 56

Tab. 19: Warnmeldungen der Antriebselektronik 56

Tab. 20: Warn- und Fehlermeldungen 57

Tab. 21: Ersatzteilpakete HiLobe 60

Tab. 22: Zubehör 62

Tab. 23: Verbrauchsmaterialien 62

Tab. 24: Umrechnungstabelle: Druckeinheiten 63

Tab. 25: Umrechnungstabelle: Einheiten für Gasdurchsatz 63

Tab. 26: Werkstoffe mit Prozessmedienkontakt 63

Tab. 27: Technische Daten HiLobe | vertikale Förderrichtung 64

Tab. 28: Technische Daten HiLobe | horizontale Förderrichtung 65

Tabellenverzeichnis

6/138

Abbildungsverzeichnis

Abb. 2: Position der Aufkleber auf dem Produkt bei vertikaler Förderrichtung 10

Abb. 3: Position der Aufkleber auf dem Produkt bei horizontaler Förderrichtung 11

Abb. 4: Zulässige Druckdifferenz zwischen Ein- und Auslassseite in Abhängigkeit

der Pumpendrehzahl

Abb. 5: Aufbau, HiLobe für vertikale Förderrichtung 19

Abb. 6: Aufbau, HiLobe für horizontale Förderrichtung 20

Abb. 7: Aufbau Schaltkasten 20

Abb. 8: Vakuumpumpe transportieren 23

Abb. 9: Einbaulage: Förderrichtung vertikal 24

Abb. 10: Einbaulage: Förderrichtung horizontal 24

Abb. 11: Schmiermittel einfüllen 26

Abb. 12: Schaltkasten anschließen 29

Abb. 13: Temperatursensoren anschließen 30

Abb. 14: Pinbelegung Netzanschluss 31

Abb. 15: Pinbelegung der D-Sub-Buchse, 15-polig 33

Abb. 16: Vernetzung über Anschluss RS-485 mit Verbindungskabeln und Zubehör 35

Abb. 17: Filtermatte von Lüfter austauschen 49

Abb. 18: Schmiermittel ablassen 50

Abb. 19: Schmiermittel einfüllen 51

Abb. 20: HiLobe 1002, HiLobe 1302 | DN 100 66

Abb. 21: HiLobe 1002 H, HiLobe 1302 H | DN 100 67

Abb. 22: Antriebselektronik RC 5500 68

Abbildungsverzeichnis

7/138

1 Zu dieser Anleitung

WICHTIG

Vor Gebrauch sorgfältig lesen.

Aufbewahren für späteres Nachschlagen.

1.1 Gültigkeit

Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Betriebsanleitung be-

schreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den

sicheren Gebrauch des Geräts. Die Beschreibung erfolgt nach den geltenden Richtlinien. Alle Angaben

in dieser Betriebsanleitung beziehen sich auf den aktuellen Entwicklungsstand des Produkts. Die Doku-

mentation behält ihre Gültigkeit, sofern kundenseitig keine Veränderungen am Produkt vorgenommen

werden.

1.1.1 Mitgeltende Dokumente

Dokument Nummer

Konformitätserklärung Bestandteil dieser Anleitung

Sie finden dieses Dokument im Pfeiffer Vacuum Download Center.

1.1.2 Varianten

●HiLobe 1002

●HiLobe 1302

●HiLobe 1002 H

●HiLobe 1302 H

1.2 Zielgruppe

Diese Betriebsanleitung richtet sich an alle Personen, die das Produkt

●transportieren,

●aufstellen (installieren),

●bedienen und betreiben,

●außerbetriebnehmen,

●warten und reinigen,

●lagern oder entsorgen.

Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen durchführen, die eine geeignete

technische Ausbildung besitzen (Fachpersonal) oder eine entsprechende Schulung durch Pfeiffer Vacu-

um erhalten haben.

1.3 Konventionen

1.3.1 Anweisungen im Text

Handlungsanweisungen im Dokument folgen einem generellen und in sich abgeschlossenen Aufbau.

Die notwendige Tätigkeit ist durch einen einzelnen oder mehrere Handlungsschritte gekennzeichnet.

Einzelner Handlungsschritt

Ein liegendes gefülltes Dreieck kennzeichnet den einzigen Handlungsschritt einer Tätigkeit.

►Dies ist ein einzelner Handlungsschritt.

Abfolge von mehreren Handlungsschritten

Die numerische Aufzählung kennzeichnet eine Tätigkeit mit mehreren notwendigen Handlungsschritten.

1. Handlungsschritt 1

2. Handlungsschritt 2

3. ...

Zu dieser Anleitung

8/138

1.3.2 Piktogramme

Im Dokument verwendete Piktogramme kennzeichnen nützliche Informationen.

Hinweis

Tipp

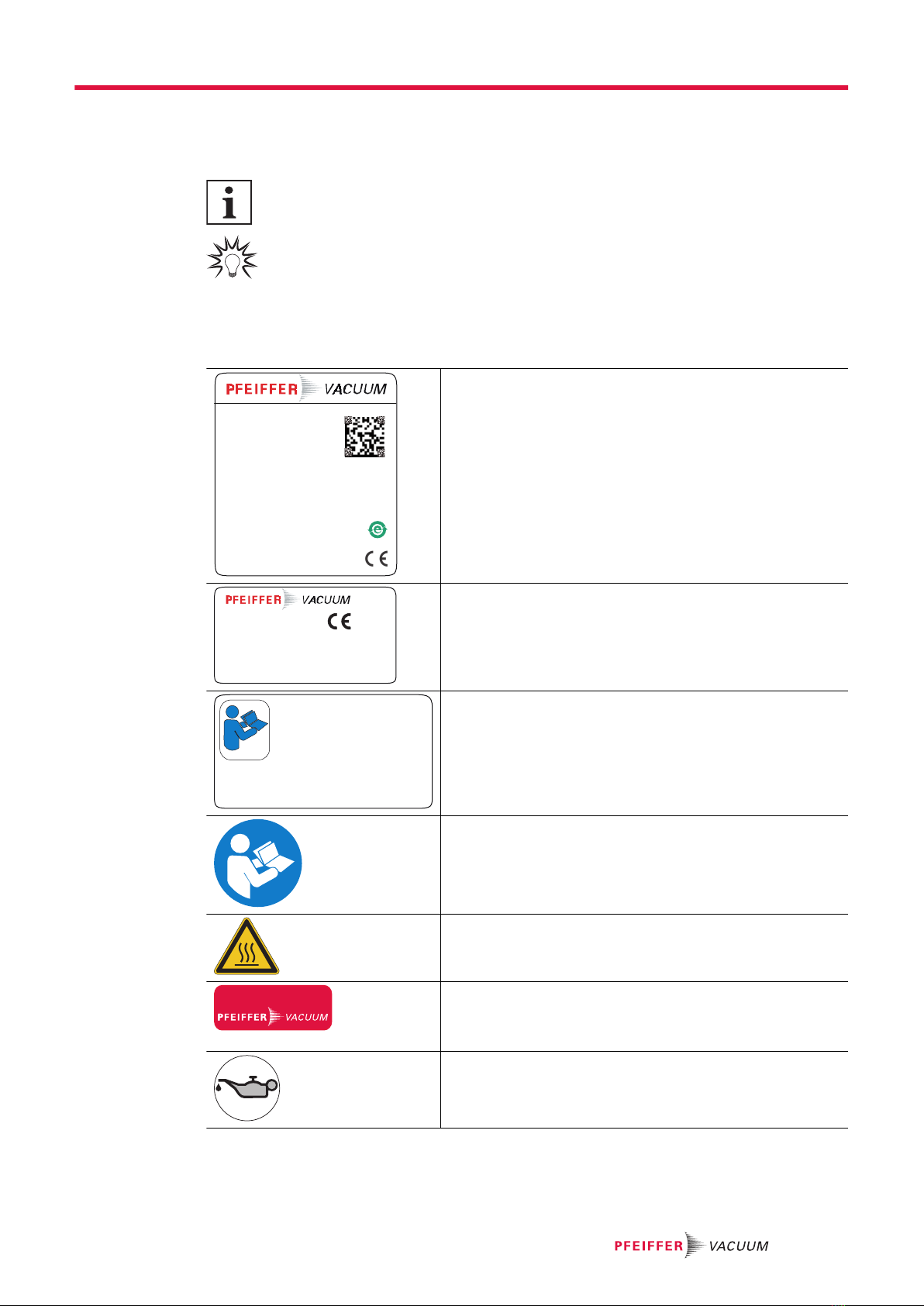

1.3.3 Aufkleber auf dem Produkt

Dieser Abschnitt beschreibt alle vorhandenen Aufkleber auf dem Produkt, sowie deren Bedeutung.

D-35641 Asslar

Mod .: HiLobe 1302

P/N .: PP V21 201 C

S/N .: 22036249

Made in Germany 2023/02

Oil: D2 0.65 l

S(N2): max. 1300 m3/h

n: max. 7500 1/min

Mass: 105 kg

Typenschild (Beispiel)

Das Typenschild für die Vakuumpumpe befindet sich stirnseitig

auf dem Antrieb der Vakuumpumpe.

D-35641 Asslar

Mod.: RC 5500

IP 54 Type 12

P/N PP 100 180 A

S/N 12345637

Input 3~ 380-480 V ± 10% 50/60 Hz 17 A

Output 3~ 400 V 12.0 A 0-400 Hz

Mass 24 kg

Made in Germany 2023/10

Typenschild der Antriebselektronik

Das Typenschild befindet sich am Schaltkasten der Antriebs-

elektronik.

Supply connection

use only the original supply plug

3~/PE

Netzanschluss

Dieser Aufkleber auf der Schaltkastenunterseite weist darauf

hin, den original Netzanschlussstecker zu verwenden.

Hinweis Betriebsanleitung

Dieser Aufkleber weist darauf hin, vor allen Tätigkeiten diese

Betriebsanleitung zu lesen.

Warnung heiße Oberfläche

Dieser Aufkleber warnt vor Verletzungen durch hohe Tempera-

turen bei ungeschützer Berührung während des Betriebs.

warranty seal

Verschlusssiegel

Das Produkt ist ab Werk versiegelt. Beschädigung oder Entfer-

nen eines Verschlusssiegels führt zum Verlust der Gewährleis-

tung.

Ölkanne

Das Symbol "Ölkanne" kennzeichnet die Schmiermittel-Einfüll-

schrauben.

Tab. 1: Aufkleber auf dem Produkt

Zu dieser Anleitung

9/138

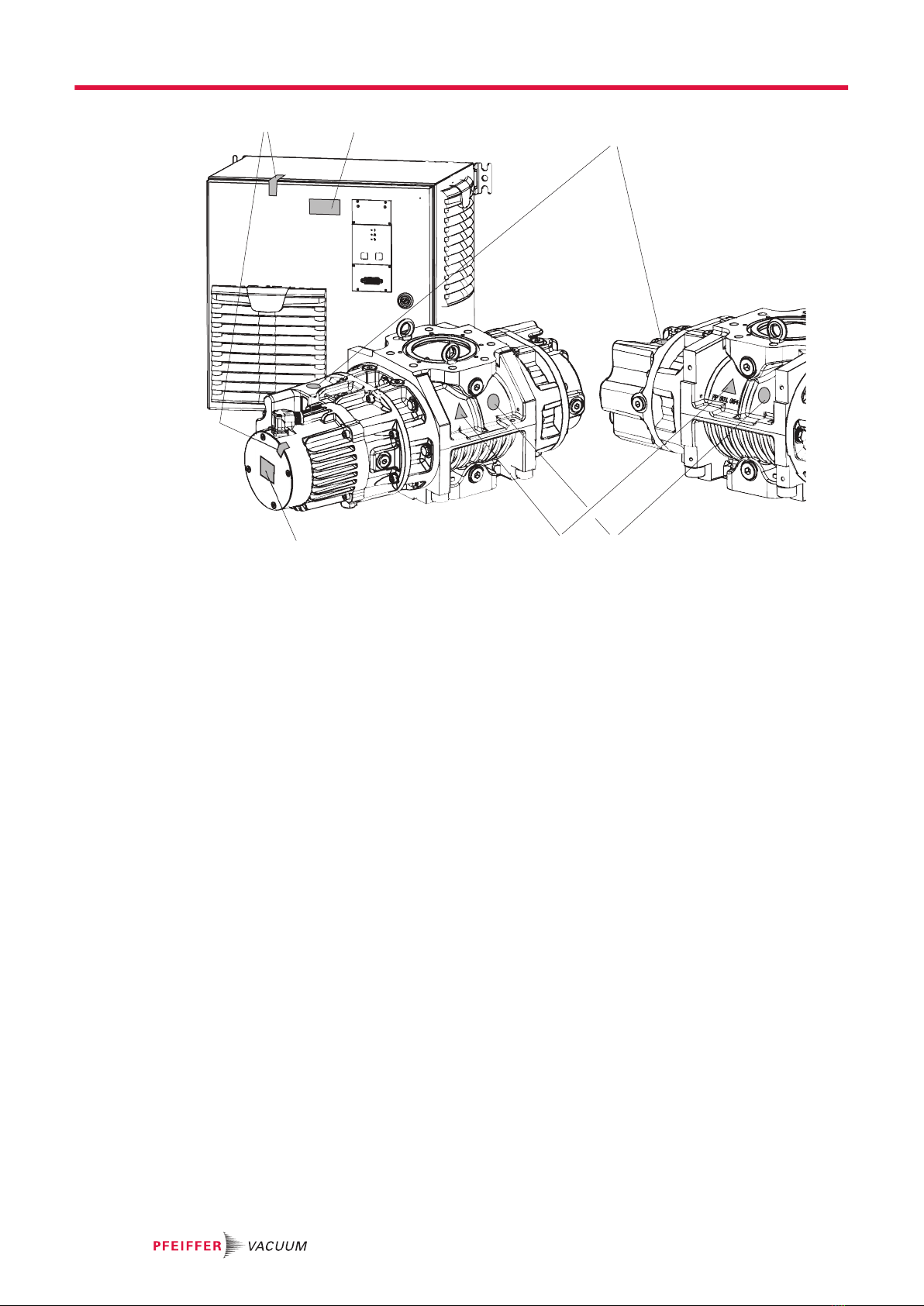

Abb. 2: Position der Aufkleber auf dem Produkt bei vertikaler Förderrichtung

1 Verschlusssiegel 4 Hinweis: Betriebsanleitung lesen

2 Typenschild der Antriebselektronik 5 Warnhinweis: heiße Oberfläche

3 Hinweis: Einfüllöffnungen für Schmiermittel 6 Typenschild der Vakuumpumpe

Zu dieser Anleitung

10/138

Altri manuali per HILOBE 1002

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Pfeiffer Vacuum Pompa dell'acqua

Pfeiffer Vacuum

Pfeiffer Vacuum HIPACE 800 H Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum TMH 262 Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum ACP 120G Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum HIPACE 450 Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum HILOBE 8104 Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum UniDry 050-P Istruzioni operative

Pfeiffer Vacuum

Pfeiffer Vacuum MVP 040-2 Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum MVP 015-2 Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum ES 25S Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum HiCube 80 Eco Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum MVP 030-3 DC Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum Pascal 2033 SD Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum OKTA 1500 G Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum HICUBE PRO Series Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum HICUBE ECO Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum HiPace 60 P Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum MVP 015-4 Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum HILOBE 1004 Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum ATH 2300 MT Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum Hena 26 Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum adixen DRYTEL 1025 Series Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum ATH 3200 MT Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum HEPTA 400 P Manuale utente

Pfeiffer Vacuum

Pfeiffer Vacuum A 124H Manuale utente

Manuali Pompa dell'acqua popolari di altre marche

Neptun

Neptun NPHW 5500 Manuale utente

Sensidyne

Sensidyne Gilian BDX-II Istruzioni per l'installazione e il funzionamento

Draper

Draper 47808 Manuale utente

Trolla

Trolla 12820 Manuale utente

Sunfab

Sunfab SVH Series Manuale utente

WilTec

WilTec 50740 Manuale utente

Fieldmann

Fieldmann FVC 5015 EK Manuale utente

Everbilt

Everbilt EFSUB5-122HD Manuale utente

Graco

Graco Husky 3300e Manuale utente

esotec

esotec 101018 Manuale utente

moyno

moyno 2000 CC Manuale utente

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manuale utente

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guida alla risoluzione dei problemi

DUROMAX

DUROMAX XP WX Series Manuale utente

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manuale utente

Franklin Electric

Franklin Electric IPS Manuale utente

Xylem

Xylem e-1532 Series Manuale utente

Milton Roy

Milton Roy PRIMEROYAL Manuale utente
