PMK AP-01 Manuale utente

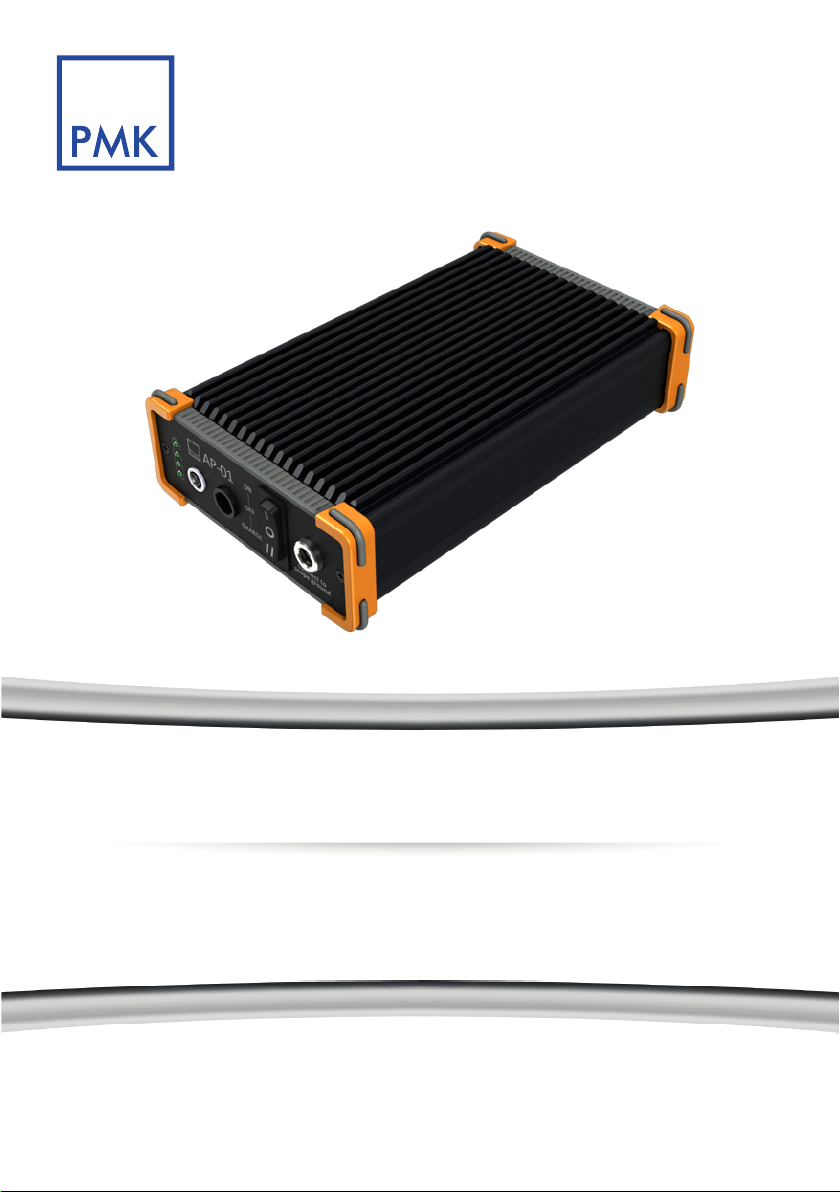

Akkupack AP-01 | Battery Pack AP-01

Für Aktive Tastköpfe

For Active Probes

Bedienungsanleitung | Instruction Manual

Probing Solutions.

Made in Germany.

DE | EN

AKKUPACK AP-01

Hersteller

PMK Mess- und Kommunikationstechnik GmbH

Königsteiner Str. 98

65812 Bad Soden, Germany

Tel: +49 (0) 6196 5927 - 930

Fax: +49 (0) 6196 5927 - 939

Garantie

PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für nor-

malen Gebrauch und Betrieb innerhalb der Spezikationen. Jedes defekte Produkt wird repariert

oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation,

Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. Diese

Garantie bezieht sich nur auf Defekte des Materials und der Verarbeitung. PMK lehnt alle gesetz-

lichen Gewährleistungen ab und gewährt auch keine Garantie für eine Eignung des Produktes zu

einem bestimmten Verwendungszweck. PMK ist nicht haftbar für irgendwelche indirekten, spe-

ziellen, beiläugen oder Folgeschäden (einschließlich Gewinnverluste, Verlust des Geschäfts,

Datenverlust, einer Unterbrechung des Geschäftsbetriebs oder dergleichen), selbst wenn die

PMK über die Möglichkeit solcher Beschädigungen benachrichtigt worden ist, die aus einem De-

fekt oder Fehler dieser Bedienungsanleitung oder des Produktes entstehen können.

Internet: www.pmk.de

E-Mail: sales@pmk.de

AKKUPACK AP-01

WEEE/ RoHS Richtlinie

PMK erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen

Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtline (LVD) 2014/35/EU:

CEI/IEC 61010-1:2020-03 -Sicherheitsbestimmungen für elektrische

Mess-; Steuer-, Regel- und Laborgeräte

- Teil 1:

Allgemeine Anforderungen

Konformitätserklärung

Dieses elektronische Produkt ist innerhalb der WEEE/RoHS Kategorieliste als Überwachungs-

und Kontrollgerät eingestuft (Kategorie 9) und entspricht den folgenden EG-Richtlinien:

EG Richtlinien:

WEEE Richtlinie 2012/19/EU -über Elektro- und Elektronik-Altgeräte

RoHS Richtlinie 2011/65/EU - zur Beschränkung der Verwendung bestimmter

gefährlicher Sto󰀨e in Elektro- und Elektronikgeräten

Ihre Hilfe und Bemühungen sind notwendig, unsere Umwelt zu schützen und sauber zu halten.

Senden Sie deshalb dieses elektronische Produkt, wenn es nicht mehr verwendet wird, entweder

an unsere Serviceabteilung zurück oder tragen Sie selbst Sorge für die separate Sammlung und

professionelle Entsorgung von Elektronikschrott. Elektronische Produkte bitte nicht in den Haus-

müll geben.

AKKUPACK AP-01

Achtung, allgemeine Gefahrenstelle (Bedienungsanleitung beachten)

Achtung, Gefahr des elektrischen Schlags

Erdanschluss

IEC Sicherheitssymbole

Die folgenden Symbole können auf dem Produkt oder in dieser Bedienungsanleitung erscheinen:

AKKUPACK AP-01

Verwenden Sie nur das original mitgelieferte Ladegerät.

Für andere Ladegeräte wird keine Haftung übernommen.

Sicherheitsrichtlinien

Verwenden Sie nur einwandfreies Messzubehör.

Verwenden Sie dieses Messzubehör nur in geschlossenen Räumen.

Verwenden Sie dieses Messzubehör niemals in feuchter Umgebung oder unter

dem Einuss von Dämpfen. Halten Sie das Produkt trocken und sauber.

Verwenden Sie das Produkt nicht in explosiver Umgebung.

Setzen Sie den Akkupack keinen unnötigen Belastungen aus.

Die feinen elektronischen Bauteile des Gerätes sind Stößen und Schlägen gegenüber

empndlich. Vermeiden Sie daher unnötige kinetische Belastungen wie Sie durch

Werfen, Fallen und starke Vibrationen entstehen.

Eine Schmelzsicherung 1.6AT ist zur Absicherung in der Lastseite eingebaut.

Diese kann vom Kunden im Bedarfsfall frontseitig gewechselt werden.

Im Ladestromkreis ist eine Schmelzsicherung eingebaut, um einen Kurz-

schluss im Ladekabel oder Ladegerät Akkuseitig zu trennen.

Diese verhindert ein Rückspeisen des Akkus auf die Fehlerstelle. Die Sicherung be-

ndet sich auf der Hauptplatine und darf nur durch qualiziertes Fachpersonal ersetzt

werden.

Verbinden und trennen Sie in der richtigen Reihenfolge.

Schließen Sie den LEMO-Versorgungsstecker des Tastkopfes am Akkupack und den

BNC-Anschluss des Tastkopfes am Messgerät an bevor Sie den Tastkopf-Eingang

mit Signalquellen verbinden. Beim Trennen entfernen Sie zuerst den Tastkopfeingang

von den Signalquellen bevor Sie den Tastkopf von Messgerät und Akkupack trennen.

Zur Vermeidung von Schäden durch einen defekten Akku wurden Temperatur-

sicherungen in den Stromkreis integriert.

Lade- sowie der Entladestromkreis werden automatisch irreversibel aufgetrennt.

Vor einem Sicherungstausch oder Ö󰀨nen des Gehäuses sind alle Steckverbin-

dungen zum Akkupack zu trennen.

Lassen Sie dieses Produkt nur von fachlich qualiziertem Personal instand

setzen.

Halten Sie sich fern von gefährlichen Stromkreisen.

Vermeiden Sie das Arbeiten an o󰀨enen und ungeschützten Stromkreisen. Berühren

Sie keine Anschlüsse oder Bauteile bei denen die Gefahr eines elektrischen

Schlages besteht.

AKKUPACK AP-01

Das mitgelieferte Ladegerät wird zuerst mit dem LEMO-Stecker an der Rückseite des Akkupacks

verbunden. Der Netzstecker des Ladegeräts wird an die Netzversorgung angeschlossen und

der Schalter am Akku AP-01 auf „CHARGE“ geschaltet. Die LED-Anzeige des Akkupacks ist

während des Ladevorgangs nicht aktiv. Die LED Anzeige des Ladegerätes sollte während des

Ladevorgangs kontrolliert werden (siehe Abschnitt "Ladestatus"). Eine Nutzung während des

Ladevorgangs ist nicht möglich. Die Ladedauer eines entladenen Akkus beträgt ca. 3 Stunden.

Das Ladegerät schaltet automatisch bei voll geladenem Akku in Standby und die grüne LED

„Ready“ leuchtet permanent am Ladegerät. Der Akkupack ist nun betriebsbereit.

Anschließen des Tastkopfes

Schließen Sie den LEMO-Versorgungsstecker des Tastkopfes am Akkupack und den BNC-

Anschluss des Tastkopfes am Messgerät an bevor Sie den Tastkopf-Eingang mit Signalquellen

verbinden. Beim Trennen entfernen Sie zuerst den Tastkopfeingang von den Signalquellen

bevor Sie den Tastkopf von Messgerät und Akkupack trennen. Die Erdbuchse auf der Vorderseite

Betriebshinweise

Kurzbeschreibung

● Laden „CHARGE"

Erste Schritte

Betriebszustände

● Aus „OFF"

● Betrieb „ON"

Führen Sie vor der ersten Nutzung die Anweisungen im Abschnitt "Erste Schritte" aus.

Der Akkupack AP-01 versorgt aktive Tastköpfe der Serien BumbleBee®und Sonic für >8 Std und

ermöglicht deren Betrieb ohne zusätzliche Netzspannungsversorgung an beliebigen Orten, wie zum

Beispiel mit Testfahrzeugen, Windrädern, und mobilen Messaufbauten. Der eingebaute Akku hat

keinen Massebezug und stellt mittels integrierter Elektronik eine symmetrische, bipolare Versor-

gung mit virtueller Masse zur Verfügung. Diese Masse liegt auf dem Massepotential des verwen-

deten Messgerätes/ Oszilloskop. Der Akkupack verfügt über keine USB- oder LAN-Schnittstelle.

Angeschlossene Tastköpfe können nicht mit der Software PMK Probe Control bedient werden.

Der auf der Frontplatte sitzende Schalter verfügt über drei Schaltpositionen für die verschiede-

nen Betriebszustände des Akkupacks: Laden „CHARGE", Aus „OFF", Betrieb „ON".

Vor der ersten Nutzung ist der Akku vollständig zu laden. Führen Sie die Anweisungen im Abschnitt

"Laden" durch.

Die LED-Anzeige des Akkupacks ist nicht aktiv und die interne Elektronik des Akkupacks ist aus-

geschaltet.

Beachten Sie den Hinweis zur Selbstentladung (siehe "Generelle Betriebshinweise für

NiMh Akkus").

AKKUPACK AP-01

des Akkupacks liegt auf gleichem Potential wie die Masse des verwendeten Messgerätes / Os-

zilloskops. Die LED-Anzeige des Akkupacks ist aktiv.

Anzeige Ladezustand

Sollte der Akkupack ohne angeschlossenen Tastkopf eingeschaltet werden, wird automatisch der

Standby Betrieb aktiviert um die Akkukapazität zu schonen. Die Ruhestromaufnahme ohne Last

von nur ca. 30 mA ermöglicht einen mehrtägigen Standby-Betrieb. Bei Unterschreitung der Akku-

mindestspannung erfolgt eine automatische Lastabschaltung mit noch geringerer Ruhestrom-

aufnahme von ≤1 mA um eine Tiefentladung mit Beschädigung des Akkus zu verzögern. Eine

elektronische Schutzschaltung verhindert das Wiederzuschalten bei einem Ladezustand <50%.

Generelle Betriebshinweise für NiMh Akkus

● Akkus müssen vor dem Erstgebrauch vollständig aufgeladen werden.

● NiMh Akkus erreichen ihre volle Kapazität erst nach mehreren Lade-Entlade-Zyklen.

● Nach ca. 10 Ladezyklen sollten die Akkus einmal vollständig entladen und anschließend vollstän-

dig geladen werden um dem Batterieträgheitse󰀨ekt vorzubeugen.

NiMh Akkus besitzen einen Selbstentladungse󰀨ekt von ca. 25 % pro Monat. Durch den

stark Umgebungstemperatur abhängigen Selbstentladungse󰀨ekt wird eine Lagerung bei

Zimmertemperatur an einem trockenen Ort empfohlen.

● Der Akku ist nach längerer Lagerungszeit vor dem Gebrauch zu laden.

Sonstige Hinweise

Akkus sind Verbrauchsartikel und unterliegen daher keinen allgemeinen Garantiebestimmungen.

Bei begründeten Ansprüchen erhalten Sie auf Kulanz einen Ersatz.

Der Ladezustand wird mit vier LEDs in 25 % Schritten angezeigt: 25 %, 50 %, 75%, 100 %. Der

Ladestrom wird durch eine selbstrückstellende Sicherung im Fehlerfall abgeschaltet.

Akkuschutz

AKKUPACK AP-01

Akku

Technische Daten

Betriebszeit >8 h

Akkutyp Nickel-Metallhydrid (NiMh)

Eingangsspannung 14,4 V

Nennkapazität 4500 mAh

Zellenanzahl 12

IEC Lebensdauer Test ≥ 500 Zyklen, IEC61951-2(2003)7.4.1.1

Ausgangsspannung ± DC symmetrisch,

abhängig vom Ladezustand des Akkus

Ausgangsstrom 0,6A DC max.

Welligkeit und Rauschen (Ausgang) 250µV RMS (1GHz Bandbreite)

Mechanische Angaben

Länge 213 mm

Breite 127,5 mm

Höhe 50,5 mm

Gewicht 1,5 kg

Dieses Produkt wird mit 2 Jahren Garantie geliefert.

Spezifikationen

Spezikationen, die nicht als garantiert gekennzeichnet sind, sind typisch.

Umgebungsspezifikationen

Einsatzhöhe in Betrieb bis zu 2000 m

außer Betrieb bis zu 15000m

Temperaturbereich in Betrieb 0°C bis +40 °C

außer Betrieb -40 °C bis +70°C

Maximale relative

Luftfeuchtigkeit

in Betrieb 90 %, nicht kondensierende Feuchte

außer Betrieb 90 %, nicht kondensierende Feuchte

Umgebungsspezifikationen

Einsatzhöhe in Betrieb bis zu 2000 m

außer Betrieb bis zu 15000m

Temperaturbereich

in Betrieb / Laden 0°C bis +40 °C

Entladen -20 °C bis +40 °C

Lagertemperatur -20 °C bis +40°C

Maximale relative

Luftfeuchtigkeit

in Betrieb 90 %, nicht kondensierende Feuchte

außer Betrieb 90 %, nicht kondensierende Feuchte

Ladegerät

Technische Daten

Standard EN 60335-2-29/ IEC 335-2-29

Eingangsdaten 100V - 240 V ±10% / 50Hz- 60Hz / 300 mA- 700mA

Ausgangsdaten DC 2,4V -14,4 V / 0,16A - 4,0 A ± 10%

Hochspannungsprüfung Eingang-Ausgang 3kV AC / 50 Hz / 2 s

Schutzart IP30

Mechanische Angaben

Länge 115mm ohne Stecker, ohne Knickschutz

Breite 65mm

Höhe 35 mm

Gewicht 300 g inkl. Kabel und Stecker

Kabellänge 1800 mm

AKKUPACK AP-01

Beschreibung des Ladeverfahrens

Lieferumfang

Ladezustandsdarstellung

Modus Beschreibung LED Anzeige

Standby an Gelb

Vorladung langsam blinkend Gelb

Hauptladung schnell blinkend Grün

Nachladen langsam blinkend Grün

Fehler schnell blinkend Gelb

Fertig an Grün

Warten wechselnd Grün / Gelb

●Warten

Haben die Akkuzellen den gültigen Temperaturbereich zwischen 0 °C und 50 °C erreicht startet

der Ladevorgang automatisch, ansonsten wird gewartet.

●Vorladung

Vorgezogene Balancierung der Zellen falls die Zellspannung < 2,5 V / Zelle ist.

●Hauptladung

Schnell-Ladephase mit maximalem Strom.

●Nachladung

Um Ladungsunterschiede innerhalb der Zellen auszugleichen erfolgt eine Zellenbalancierung.

●Fertig

Der Ladevorgang ist beendet. Der Ausgang schaltet auf hochohmig mit kurzen Erhaltungs-Lade-

pulsen.

●Fehler

Zu hohe Zellentemperatur oder eine nicht zulässige Spannung führt zu einem Fehler.

Ladestatus

Artikel Anzahl

Akkupack AP-01 (889-09V-AP01) 1

Ladegerät 1

Ladekabel 1

Sicherheitsdatenblatt NiMh Akku 1

Bedienungsanleitung 1

LED

BATTERY PACK AP-01

Phone: +49 (0) 6196 5927 - 930

Fax: +49 (0) 6196 5927 - 939

Manufacturer

PMK Mess- und Kommunikationstechnik GmbH

Koenigsteinerstrasse 98

65812 Bad Soden am Taunus, Germany

Internet: www.pmk.de

E-Mail: sales@pmk.de

Warranty

PMK warrants this product for normal use and operation within specications for a period of two

years from date of shipment and will repair or replace any defective product which was not dama-

ged by negligence, misuse, improper installation, accident or unauthorized repair or modication

by the buyer. This warranty is applicable only to defects due to material or workmanship. PMK

disclaim any other implied warranties of merchantability or tness for a particular purpose. PMK

will not be liable for any indirect, special, incidental, or consequential damages (including dama-

ges for loss of prots, loss of business, loss of use or data, interruption of business and the like),

even if PMK has been advised of the possibility of such damages arising from any defect or error

in this manual or product.

Indice

Lingue:

Altri manuali PMK Pacco batterie

PMK

PMK PS-02 Manuale utente

Manuali Pacco batterie popolari di altre marche

Acumentrics

Acumentrics PACK-POWER SYSTEM Manuale utente

ACDC Dynamics

ACDC Dynamics SPF12-50 Manuale utente

Aegis

Aegis ABL-72020P Manuale utente

Dyness

Dyness TowerESS Manuale utente

Growatt

Growatt APX 5.0P-S0-US Manuale utente

EGO

EGO BAX1300 Manuale utente

CyberPower

CyberPower BCA Series Manuale utente

Intermec

Intermec 700 Series Manuale utente

Dometic

Dometic PLB40 Manuale utente

V-TAC

V-TAC VT-48280-W2 Manuale utente

Valence

Valence RT Manuale utente

Nikon

Nikon MB-D14 Manuale utente

IOGear

IOGear GBP24V Series Manuale utente

Inventus Power

Inventus Power PROTRXion S-12V100-TRX-HD Manuale utente

Clas Ohlson

Clas Ohlson PW-290A Manuale utente

EINHELL

EINHELL MULTI-Ah Power X-Change Plus Manuale utente

Samsung

Samsung EB-U3300 Manuale utente

ECTIVE

ECTIVE LC Series Manuale utente
