Quantum DLTtape SDLT 220 Manuale utente

Quick Start Guide SDLT 220/320 Tape Drive

•

Quantum

PROCEDURES

Getting Started - - - - - - - - - 1

Checking the Tape Drive 1

SCSI Setup 2

Connecting the Tape Drive 3

Confirming the Installation 4

Performing a Trial Backup 4

VORGÄNGE

Erste Schritte - - - - - - - - - - 5

Überprüfen des Bandlaufwerks 5

SCSI-Setup 6

Anschließen des Bandlaufwerks 7

Überprüfen der Installation 8

Durchführen eines Test-Backups 8

PROCEDIMIENTOS

Introducción - - - - - - - - - - 9

Comprobación de la

unidad de cinta 9

Configuración de SCSI 10

Conexión de la unidad de cinta 11

Comprobación de la instalación 12

Realización de una copia de

seguridad de prueba 12

PROCÉDURES

Démarrage - - - - - - - - - - - 13

Vérification du lecteur de bande 13

Configuration SCSI 14

Connexion du lecteur de bande 15

Confirmation de l'installation 16

Exécution d'un test de

sauvegarde 16

据え付け手順

はじめに - - - - - - - - - - - - - 17

テープドライブの動作確認 17

SCSI セットアップ 18

テープドライブの接続 19

取り付けの確認 20

トライアルバックアップの実行 20

Quick Start Guide

SDLT 220/320 Tape Drive

•

Quick Start Guide SDLT 220/320 Tape Drive

절차

시작 - - - - - - - - - - - - - - - 21

테이프 드라이브 확인 22

SCSI 설정 22

테이프 드라이브 연결 23

설치 확인 24

시험 백업 수행 24

步骤

开始 - - - - - - - - - - - - - - - 25

检查磁带驱动器 25

SCSI 设置 26

连接磁带驱动器 27

确认安装 28

执行备份试验 28

Getting Started

•

Procedures

Getting Started

This guide describes how to install your tape drive. To get started:

a. Inspect the contents of the box.

If items are damaged, contact your tape drive provider.

b. Verify that the enclosed cable is compatible with the SCSI connector

on the host computer.

c. Confirm that the host computer’s SCSI controller card matches the

tape drive’s SCSI interface: single-ended, low-voltage differential

(LVD), or high-voltage differential (HVD).

A single-ended drive will not work with an HVD controller card,

and vice versa.

d. Verify that the backup software and operating system are compatible

with the new drive.

Visit www.dlttape.com for current compatibility information.

DFor more information about compatibility, refer to the

SDLT 220 and SDLT 320 User Reference Guide.

Checking the Tape Drive

To check that the tape drive works and is not damaged:

a. Connect the power cord to the tape drive and plug it into an AC

power source.

b. Power on the tape drive using the switch on the back the drive.

c. Monitor the tape drive’s Power-On Self-Test (POST) behavior and

messages displayed on your computer screen.

DFor more information about POST messages, refer to the

SDLT 220 and SDLT 320 User Reference Guide.

d. Power off the tape drive and unplug it from the AC outlet.

For more information:

Refer to the documents on the

enclosed CD-ROM, or visit

www.quantum.com.

For help installing the tape

drive:

Contact Quantum Technical

Support at 1-888-827-3378.

On/Off Switch

•

SCSI Setup

Consider these factors when connecting your tape drive to the SCSI bus:

a. If the tape drive will be the only device connected to the SCSI bus,

attach the enclosed terminator to the upper SCSI connector on the

back of the drive. (Refer to illustration on page 3.)

The SCSI bus must be terminated at each end. The controller pro-

vides termination at one end, and the last device connected to the

bus must be terminated to complete the SCSI chain.

b. If you are inserting the tape drive into a SCSI daisy chain, ensure

that the last device on the chain is terminated properly.

c. Each device (external or internal) attached to the SCSI bus must

have a unique SCSI ID. If necessary, change the SCSI ID of your

tape drive using the SCSI ID switch on the back of the drive.

The tape drive’s pre-set SCSI ID is 3. Change it if necessary.

! Do not use SCSI ID 7. It is typically used by the SCSI card.

SCSI ID Switch

Connecting the Tape Drive

•

Connecting the Tape Drive

To connect the tape drive:

a. Before connecting your tape drive, make sure the tape drive and host

computer are powered off.

b. If you are daisy-chaining the drive, use the lower SCSI connector to

connect to the host computer, and the upper to connect to additional

devices.

If you plan to connect several devices to the SCSI bus, first connect

only the Super DLTtape drive to the host computer. This will con-

firm that the drive is communicating properly with the host before

adding additional devices.

c. Connect your tape drive to the host computer using the SCSI cable.

Check connections and ensure that they are attached correctly and

firmly seated.

DSee “Confirming the Installation” on page 4.

! You must terminate the SCSI bus by connecting a terminator to the last

device in the chain, as discussed on page 2.

Cabling for Single Tape Drive

Terminator

Cabling for Daisy Chain

Terminator

•

Confirming the Installation

Follow these steps to confirm that the installation was successful:

a. Power on the tape drive and the host computer.

b. If your system displays BIOS, OS, and SCSI controller information

at startup, check to confirm that the host successfully recognizes the

tape drive.

c. Let the tape drive finish its Power-On Self-Test.

d. Launch your backup software.

e. Confirm that your backup software recognizes the tape drive.

Performing a Trial Backup

To perform a trial backup:

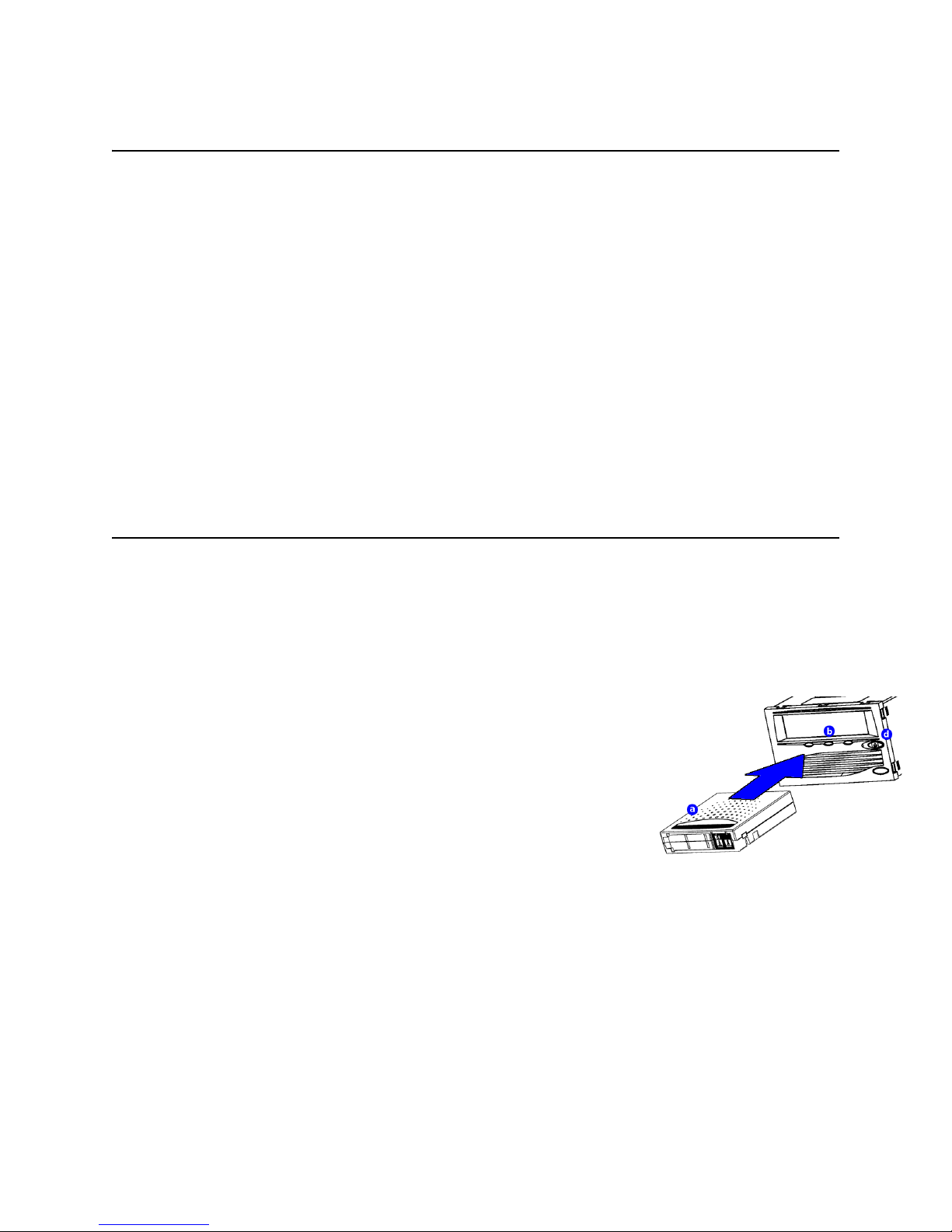

a. Insert a data cartridge into the tape drive. Ensure that you are using a

Super DLTtape I™data cartridge, as shown in the illustration.

b. Push the data cartridge completely into the drive. The tape loads

automatically. The green LED lights steadily when the tape drive is

ready for use.

c. Do a trial backup.

Choose a sample file set from the host computer. Perform a backup

and then restore the file set. If the backup and restore complete with-

out errors, you have installed the drive correctly.

d. To unload the cartridge, press the Eject button on the front of the

drive and remove the cartridge.

DFor troubleshooting information, refer to the SDLT 220 and

SDLT 320 User Reference Guide and the SDLT 220 and SDLT

320 Product Manual.

Erste Schritte

•

Vorgänge

Erste Schritte

In diesem Handbuch wird die Installation Ihres Bandlaufwerks be-

schrieben. Führen Sie die folgenden Schritte aus:

a. Überprüfen Sie den Inhalt Ihres Pakets.

Falls das Paket beschädigte Artikel enthält, wenden Sie sich an den

Händler, bei dem Sie das Bandlaufwerk erworben haben.

b. Überprüfen Sie, ob das im Lieferumfang enthaltene Kabel mit dem

SCSI-Anschluss am Hostcomputer kompatibel ist.

c. Vergewissern Sie sich, dass die SCSI-Controllerkarte des

Hostcomputers der SCSI-Schnittstelle des Bandlaufwerks

entspricht: Single-Ended, LVD (Low Voltage Differential) oder

HVD (High Voltage Differential).

Ein Single-Ended-Laufwerk funktioniert nicht mit einer HVD-

Controllerkarte und umgekehrt.

d. Vergewissern Sie sich, dass die Backup-Software und das

Betriebssystem mit dem neuen Laufwerk kompatibel sind.

Unter www.dlttape.com erhalten Sie aktuelle Informationen zur

Kompatibilität.

DWeitere Informationen zur Kompatibilität finden Sie im

SDLT 220 und SDLT 320 Benutzerhandbuch.

Überprüfen des Bandlaufwerks

Überprüfung der Funktionsfähigkeit des Bandlaufwerks:

a. Verbinden Sie das Netzkabel mit dem Bandlaufwerk, und stecken

Sie das andere Ende des Kabels in eine Steckdose mit Wechsel-

strom.

b. Schalten Sie das Bandlaufwerk mithilfe des Schalters auf der

Rückseite des Geräts ein.

Weitere Informationen:

Detaillierte Informationen

finden Sie in den Dokumenten

auf der im Lieferumfang

enthaltenen CD-ROM oder unter

www.quantum.com.

Hilfe beim Installieren des

Bandlaufwerks:

Wenden Sie sich an Quantum

Technischer Support unter

1-888-827-3378.

Ein-/Aus-Schalter

•

SCSI-Setup

c. Beobachten Sie das POST-Test-Verhalten des Bandlaufwerks sowie

die Meldungen, die auf Ihrem Bildschirm angezeigt werden.

DWeitere Informationen über POST-Meldungen finden Sie

im SDLT 220 und SDLT 320 Benutzerhandbuch.

d. Schalten Sie das Bandlaufwerk aus, und ziehen Sie den Stecker aus

der Steckdose.

SCSI-Setup

Beachten Sie die folgenden Faktoren, wenn Sie Ihr Bandlaufwerk an

den SCSI-Bus anschließen:

a. Wenn das Bandlaufwerk das einzige Gerät ist, das an den SCSI-Bus

angeschlossen wird, verbinden Sie den im Lieferumfang enthaltenen

Abschlusswiderstand mit dem oberen SCSI-Anschluss auf der

Rückseite des Laufwerks. (Siehe hierzu die Abbildung auf Seite 7.)

Der SCSI-Bus muss an jedem Ende terminiert werden. Der

Controller bildet den Abschluss an einem Ende. Das letzte an den

Bus angeschlossene Gerät muss terminiert werden, um die SCSI-

Kette zu schließen.

b. Stellen Sie sicher, dass das letzte Gerät der Kette korrekt terminiert

ist, wenn Sie das Bandlaufwerk einer SCSI-Kette hinzufügen.

c. Alle Geräte (extern/intern), die an einen SCSI-Bus angeschlossen

sind, müssen eine eindeutige SCSI-ID aufweisen. Ändern Sie

gegebenenfalls mithilfe des SCSI-ID-Schalters auf der Rückseite

des Laufwerks die SCSI-ID. Die voreingestellte SCSI-ID des

Bandlaufwerks ist 3. Diese können Sie gegebenenfalls ändern.

! Verwenden Sie nicht die SCSI-ID 7. Diese wird normalerweise von der

SCSI-Karte verwendet.

SCSI-ID-Schalter

Anschließen des Bandlaufwerks

•

Anschließen des Bandlaufwerks

Anschluss des Bandlaufwerks:

a. Prüfen Sie vor dem Anschließen des Bandlaufwerks, ob das

Bandlaufwerk und der Hostcomputer ausgeschaltet sind.

b. Wenn Sie das Laufwerk an eine Gerätekette anschließen, verwenden

Sie den unteren SCSI-Anschluss, um eine Verbindung mit dem

Hostcomputer herzustellen, sowie den oberen Anschluss, um eine

Verbindung mit zusätzlichen Geräten herzustellen.

Wenn Sie mehrere Geräte an den SCSI-Bus anschließen möchten,

schließen Sie zuerst nur das Super DLTtape-Laufwerk an den Host-

computer an. Hierdurch wird sichergestellt, dass die Kommunika-

tion zwischen Laufwerk und Host korrekt funktioniert, bevor

zusätzliche Geräte hinzugefügt werden.

c. Verbinden Sie Laufwerk und Hostcomputer mithilfe des

SCSI-Kabels. Prüfen Sie den korrekten Sitz der Verbindungen.

DSiehe „Überprüfen der Installation“ auf Seite 8.

! Sie müssen den SCSI-Bus terminieren, indem Sie einen Abschluss-

widerstand an das letzte Gerät in der Kette anschließen, wie auf Seite 6

beschrieben.

Verkabelung für

Einzelbandlaufwerk

Abschlusswiderstand

Verkabelung für

Gerätekette

Abschlusswiderstand

•

Überprüfen der Installation

Führen Sie die folgenden Schritte aus, um zu überprüfen, ob die Instal-

lation erfolgreich abgeschlossen wurde:

a. Schalten Sie das Bandlaufwerk und den Hostcomputer ein.

b. Überprüfen Sie gegebenenfalls beim Hochfahren des Computers die

BIOS-, Betriebssystem- und SCSI-Controller-Informationen, um

sicherzugehen, dass der Host das Bandlaufwerk erkennt.

c. Warten Sie, bis das Bandlaufwerk den POST-Test beendet hat.

d. Starten Sie die Backup-Software.

e. Überprüfen Sie, ob die Backup-Software das Bandlaufwerk erkennt.

Durchführen eines Test-Backups

Führen Sie die folgenden Schritte aus, um ein Test-Backup durch-

zuführen:

a. Legen Sie eine Datenkassette in das Bandlaufwerk ein.

Vergewissern Sie sich, dass Sie eine Super DLTtape I™-

Datenkassette verwenden, wie in der Abbildung dargestellt.

b. Drücken Sie die Datenkassette ganz in das Laufwerk. Das Band

wird automatisch geladen. Die grüne LED leuchtet kontinuierlich

auf, wenn das Bandlaufwerk betriebsbereit ist.

c. Führen Sie ein Test-Backup aus.

Wählen Sie mehrere Beispieldateien auf dem Hostcomputer. Führen

Sie ein Backup aus, und stellen Sie anschließend die Dateien wieder

her. Ist dies ohne Probleme möglich, haben Sie das Bandlaufwerk

erfolgreich installiert.

d. Wenn Sie die Kassette entladen möchten, drücken Sie die Auswurf-

taste auf der Vorderseite des Laufwerks und entnehmen Sie die

Kassette.

DInformationen zur Fehlersuche finden Sie im SDLT 220 und

SDLT 320 Benutzerhandbuch sowie in den SDLT 220 und

SDLT 320 Produktinformationen.

Altri manuali per DLTtape SDLT 220

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Quantum Magazzinaggio

Quantum

Quantum StorNext QD7000 Manuale utente

Quantum

Quantum SNC 4500 Manuale utente

Quantum

Quantum DXi6900-S Manuale utente

Quantum

Quantum PX500 Series Manuale di istruzioni

Quantum

Quantum PowerStor L200 Manuale utente

Quantum

Quantum QXS-448 Manuale utente

Quantum

Quantum LTO-4 (Model B) Manuale utente

Quantum

Quantum Superloader 3 Manuale di istruzioni

Quantum

Quantum DAT 72 Manuale utente

Quantum

Quantum Scalar 218 Guida all'installazione

Quantum

Quantum SNC 4000 Manuale di istruzioni

Quantum

Quantum DLTtape SDLT 600 Scheda informativa del prodotto

Quantum

Quantum StorNext QD7000 Istruzioni per l'installazione

Quantum

Quantum Quantum Fireball SE Manuale utente

Quantum

Quantum DLT Series Istruzioni per l'installazione

Quantum

Quantum ValueLoader DLT VS160 Manuale utente

Quantum

Quantum Scalar i6 Manuale utente

Quantum

Quantum DXi9000 Manuale utente

Quantum

Quantum Q2080 Specifiche tecniche

Quantum

Quantum DXi8500 Manuale utente

Quantum

Quantum Tape Drive SDLT 600A Manuale utente

Quantum

Quantum DAT 160 Manuale utente

Quantum

Quantum E240 Manuale utente

Quantum

Quantum LTO 4 Manuale utente

Manuali Magazzinaggio popolari di altre marche

QNAP

QNAP TS 32PXU Series Manuale utente

LaCie

LaCie RUGGED RAID Manuale utente

Freecom

Freecom CLS DOCK Manuale utente

PNY

PNY Attache P-FD64MBATT3 Manuale utente

HP StorageWorks MSL2024 Manuale utente

OLT

OLT 6x6 Maximizer Manuale utente

Transcend

Transcend JetFlash 160 Manuale utente

LaCie

LaCie RUGGED MINI Manuale utente

Thunderbolt

Thunderbolt 600 Manuale utente

Panasonic

Panasonic LB-DH8 series Manuale

Intel

Intel RAID High Availability Manuale utente

LaCie

LaCie 12big Thunderbolt 3 Manuale utente

Spectra Logic

Spectra Logic T-Series Spectra T50e Manuale utente

Panasonic

Panasonic LKM-F931-1 Manuale utente

Tabernus

Tabernus Enterprise Erase E2400 Manuale utente

Rocstor

Rocstor COMMANDER 3F series Manuale utente

HP P9000 Manuale utente

Western Digital

Western Digital Ultrastar Data60 Manuale utente
