RADWAG PS 5Y.M Guida utente

Szybki start

Wagi analityczne i precyzyjne

• AS 5Y

• PS 5Y

• PS 5Y.M

Start Up Guide

Analytical

and precision sceles

IMMB-19-01-01-24-EN-PL

AS 5Y (d = 0,01 mg)

AS 5Y (d = 0,1 mg)

Balance Weighing pan Draft shield Centring ring Bottom insert Power

adapter*

Waga Szalka Osłona szalki Pierścień

centrujacy Osłona dolna Zasilacz

sieciowy*

×1 ×1 ×1 ×1 ×1 ×1

Balance Weighing pan Draft shield Bottom insert Power adapter*

Waga Szalka Osłona szalki Osłona dolna Zasilacz

sieciowy*

×1 ×1 ×1 x1 ×1

*Rodzaj wtyczki może się różnić w zależności od kraju.

*The plug type may vary by country.

Aby wyświetlić pełną instrukcję obsługi, przejdź do strony internetowej lub zeskanuj kod QR:

To view the complete User Manual, go to the website or scan the QR code:

radwag.com/en/manuals

1. CONTENT

ZAWARTOŚĆ

+10 oC

+50 oF

+104oF

+40 oC

Urządzenie należy użytkować w pomieszczeniach niezapylonych o temperaturze

powietrza: 10 – 40 °C (50 – 104 °F) i optymalnej wilgotności względnej poniżej 80 %.

Ewentualne zmiany temperatury powinny następować stopniowo i bardzo powoli.

Automat powinien być ustawiony na stabilnym stole lub konsoli ściennej Dla osią-

gnięcia najbardziej stabilnych i powtarzalnych wyników zaleca się użycie stołu an-

tywibracyjnego.

Operate the device in a room where the temperature ranges between

10 – 40 °C (50 – 104 °F) and where the relative humidity is below 80%.

The temperature change must occur gradually and slowly.

The use of an anti-vibration table is recommended for obtaining stable and

repeatable weighing results.

2. RECOMMENDATIONS AND WARNINGS

ZALECENIA I OSTRZEŻENIA

Models: PS 5Y (d = 1 mg)

Balance Weighing pan Bottom insert Grounding foot Foot Power adapter*

Waga Szalka Osłona dolna Stopka

uziemiająca Stopka Zasilacz sieciowy*

×1 ×1 ×1 ×1 ×3 ×1

*Rodzaj wtyczki może się różnić w zależności od kraju.

Models: PS 5Y.M

*The plug type may vary by country.

Balance Weighing pan Draft shield Power adapter*

Waga Szalka Osłona szalki Zasilacz

sieciowy*

×1 ×1 ×1 ×1

1 2

5 643

Używaj urządzenia z dala od źródeł

ciepła.

Nie wystawiaj jej na działanie promieni

słonecznych.

Nie wystawiaj urządzenia na działanie

pola magnetycznego. Nie odważaj

substancji magnetycznych.

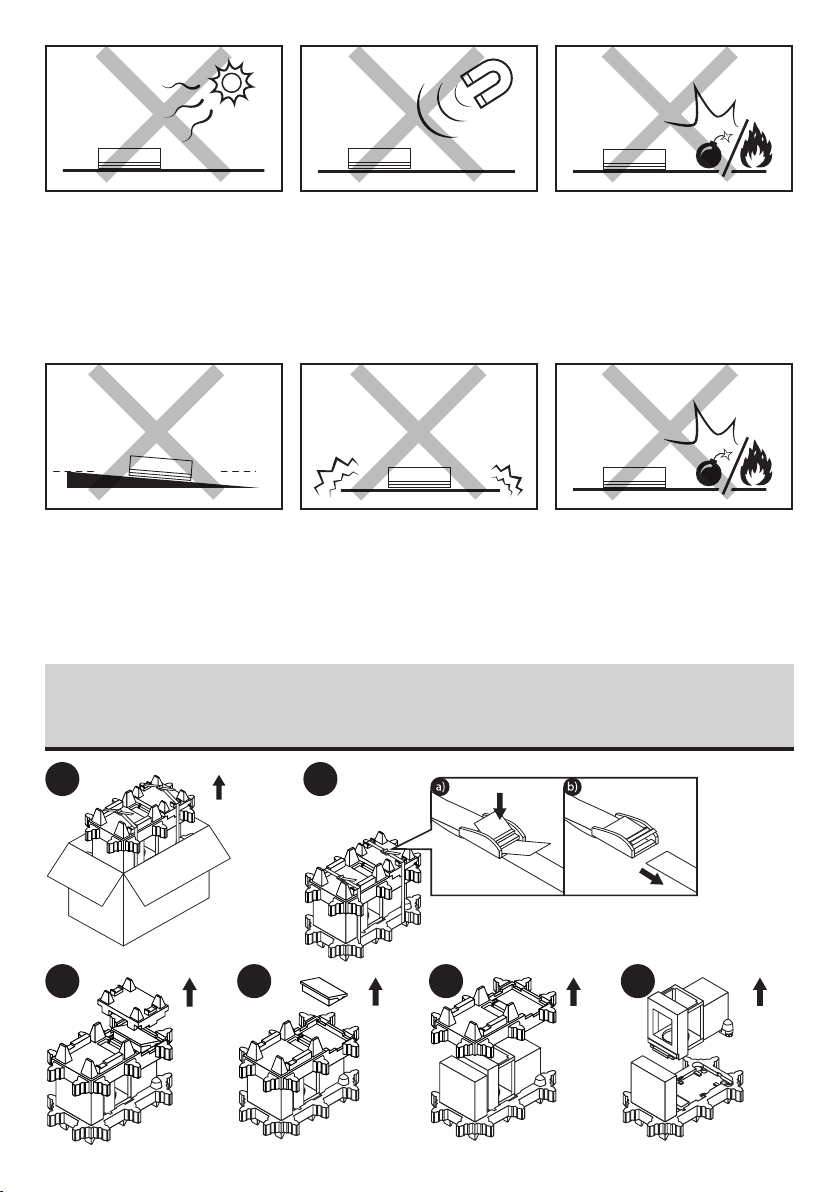

Place the balance away from heat

sources. Avoid exposing the balance

to the sunlight.

Avoid exposing the balance to

a magnetic ﬁeld. Do not weigh

magnetic substances.

Nie używaj w miejscu zagrożonym

wybuchem. Nie odważaj materiałów

wybuchowych i łatwopalnych.

Do not place the balance in a haz-

ardous area. Do not weigh explosive

or ﬂammable materials.

Nie używaj w miejscu zagrożonym

wybuchem. Nie odważaj materiałów

wybuchowych i łatwopalnych.

Nie używaj wagi na nierównym lub

niewypoziomowanym podłożu.

Nie używaj w miejscach niestabilnych,

narażonych na wstrząsy i wibracje.

Do not place the balance in a haz-

ardous area. Do not weigh explosive

or ﬂammable materials.

Make sure that the balance is placed

on an even surface.

Do not place the balance on an

unstable surface exposed to shocks

and vibrations.

3. UNPACKING

ROZPAKOWANIE

1 2 3

up to 1- 8 h

Nie podłączaj urządzenia aż

do osiągnięcia temperatury

pokojowej (orientacyjny czas

stabilizacji: do 8 godzin).

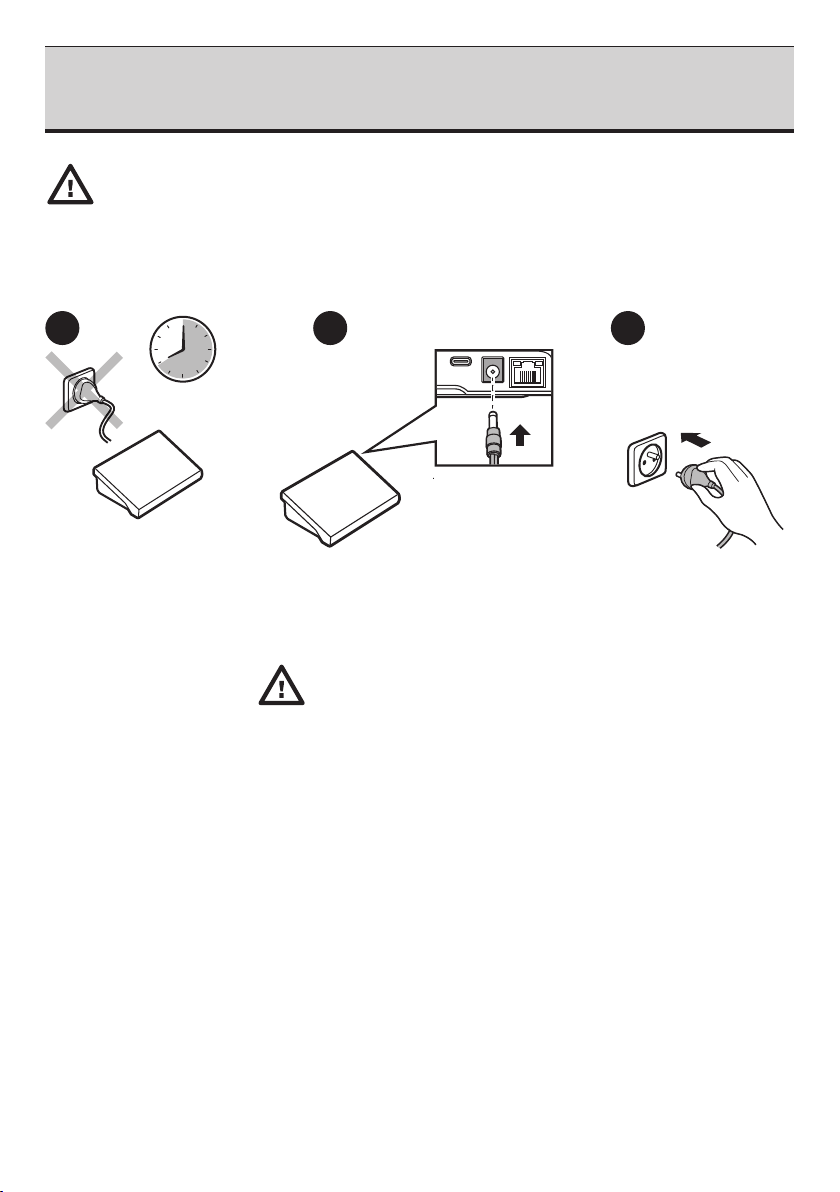

Podłącz przewód zasilacza do gniazda DC z tyłu urzą-

dzenia lub z tyłu terminala.

Podłącz zasilacz do

gniazda elektrycznego.

Ustaw urządzenie w miejscu jego użytkowania i pozostaw je do osiągnięcia temperatury pokojowej.

Nie podłączaj równocześnie urządzenia i

terminala do zasilania.

Place the device at the workstation, wait until it reaches room temperature.

Prior to switching the device

on, let it reach room tempera-

ture (estimated stabilization

time: up to 8 hours).

Connect the power supply cable to the DC socket on

the back of the balance or on the back of the terminal.

Connect the power supply

to the mains.

Do not connect the balance and the termi-

nal to the power supply at the same time.

4. PREPARING FOR WORK

PRZYGOTOWANIE AUTOMATU DO PRACY

4.1. Temperature Stabilization

Stabilizacja temperaturowa

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

DWA

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

DWA

Leveling

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

DWA

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

DWA

Leveling

Po zakończeniu autopoziomowania pokaże się ekran

główny.

Waga z automatycznym poziomowaniem uruchomi

program i waga automatycznie rozpocznie proces

poziomowania.

Waga włącza się automatycznie po podłączeniu jej do prądu. Jeśli terminal

zostanie wyłączony ręcznie z górnego menu, należy go włączyć przyciskiem

znajdującym się pod spodem obudowy wyświetlacza z lewej strony.

Nacisnąć ikonę stanu poziomowania.

Wyświetlacz wagi pokaże panel kontrolny funkcji pozio-

mowania. Obracaj nóżkami aż ikona na ekranie znajdzie

się w pozycji centralnej. Nacisnąć przycisk , aby

wrócić do wyświetlania okna głównego.

When autolevelling is complete, the home screen is

displayed.

The balance with automatic levelling starts the pro-

gram and the levelling process runs automatically.

The balance switches on automatically when connected to the mains. If the

balance is manually switched oﬀ using the top menu, it must be switched on

using the button underneath the display housing on the left.

Press the level status pictogram. The control panel of the levelling function is displayed.

To level the balance, turn its feet; keep turning until

the pictogram on the screen is in the central position.

Press to return to the home screen.

4.2. Switching the Balance On

Włączenie wagi

4.3. Balance Levelling

Poziomowanie wagi

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hP

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

g0.000000

0 Max

John Smith

DWA

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

FJohn Smith

DWA

Adjustment Operators Profiles Database Communication

Scheduled tasksAmbient

conditions

MiscellaneousAdministrator

panel

Peripherals

Update About

09:30:00Wed 14.07.2021

ast Dosing

Weighing

FJohn Smith

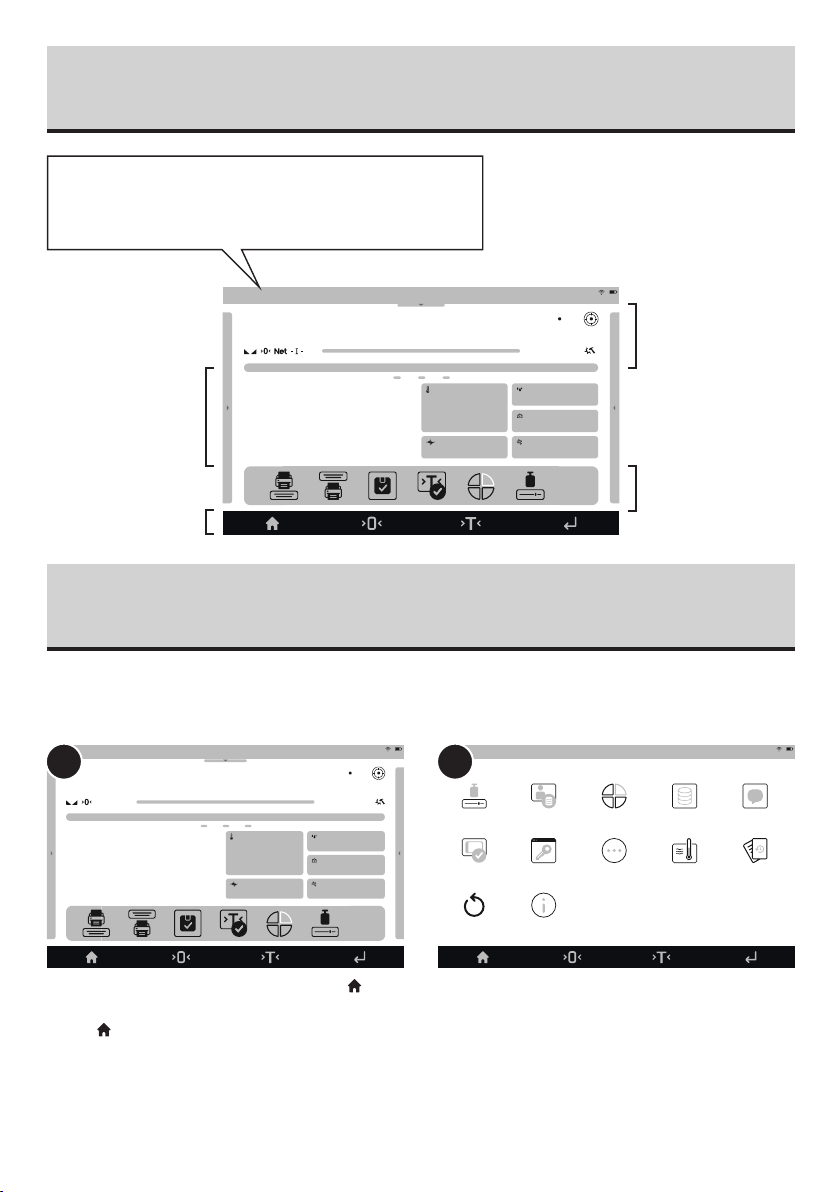

informacja o aktualnie używanym modzie pracy, zalogowanym

użytkowniku, dacie, czasie, aktywnym połączeniu z komputerem.

okno wyniku ważenia

i stan wypoziomowania

wagi

dowolnie programo-

walne dodatkowe

informacje

ekranowe przyciski

funkcyjne

stałe przyciski funkcyjne

Naciśnij przycisk funkcyjny „Adiustacja wewnętrzna” lub

naciśnij .

Naciśnij przycisk „Adiustacja”.

information about the currently used working mode, logged-in

operator, date, time, active connection with a computer.

weighing result win-

dow and level status

freely programmable ad-

ditional information

on-screen function

buttons

ﬁxed function buttons

Press „Internal adjustment” function button or .Press „Adjustment”.

5. HOME SCREEN

EKRAN GŁÓWNY

6. BASIC OPERATIONS

OPERACJE PODSTAWOWE

6.1. Internal Adjustment

Adiustacja wewnętrzna

Internal adjustment Adjustment test

Adjustment weights Report printout

Adjustment historyGLP projekt

Adjustment

09:30:00Wed 14.07.2021

ast Dosing

Weighing John Smith

Internal adjustment Adjustment test

Adjustment weights Report printout

Adjustment historyGLP projekt

Adjustment

09:30:00Wed 14.07.2021

ast Dosing

Weighing John Smith

Adjustment

Mass determination

3 4

-0.000048

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

DWA

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

DWA

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

g0.154752

0 Max

John Smith

DWA

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.154752 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

DWA

Naciśnij przycisk „Adiustacja wewnętrzna”. Poczekaj na zakończenie procesu.

Upewnij się, że szalka jest pusta i naciśnij przycisk

„Zerowanie”.

Waga została wyzerowana.

Przy obciążonej szalce: po uzyskaniu stabilnego

wyniku kliknij przycisk „Tarowanie”.

Waga została wytarowana.

Press „Internal adjustment”. Wait for the process to be completed.

Make sure that the weighing pan is empty and press

“Zeroing” button.

The balance has been zeroed.

With loaded weighing pan: upon stabilization

of the weighing result, press “Tare” button.

The balance has been tared.

6.2.Zeroing

Zerowanie

6.3. Taring

Tarowanie

Working modes

Weighing Parts counting Checkweighing Dosing

StatisticsFormulationsAnimal weighingDensity

Percent

weighing

Pipettes

calibrations

Differential

weighing

SQC Peak hold

09:30:00Wed 14.07.2021

ast Dosing

Weighing

John Smith

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

DWA

Unit

ozt

dwt

Ważenie

Liczenie sztuk

Doważanie

Dozowanie

Odchyłki

Kalibracja pipet

Gęstość

Ważenie różnicowe

Ważenie zwierząt

SQC

Receptury

Zatrzask Max

Statystyka

Opcjonalnie:

KTP

Komparator

Kontrola masy

Rozwiń menu w górnej części ekranu i naciśnij ikonę „Mody pracy”, aby wyświetlić listę dostępnych trybów pracy.

Gram [g]

Miligram [mg]

Kilogram [kg]

Karat [c]

Funt [funt]

Uncja [oz]

Uncja troy [ozt]

Pennyweight [dwt]

Hongkong Tael [tlh]

Singapore Tael [tls]

Tajwański Tael [tlt]

Chiński tael [tlc]

Momme [m]

Ziarno [gr]

Tical [ti]

Newton [N]

Mesghal [msg]

Naciśnij ikonę aktualnej jednostki masy, aby wyświetlić listę dostępnych jednostek.

Weighing

Parts counting

Checkweighing

Dosing

Percent weighing

Pipette calibration

Density

Diﬀerential weighing

Animal weighing

SQC

Formulations

Peak hold

Statistics

Optional:

PGC

Comparator

Mass control

Slide down the top menu, press “Working modes” pictogram to display the list of available working modes.

Gram [g]

Miligram [mg]

Kilogram [kg]

Carat [c]

Pound [lb]

Ounce [oz]

Troy ounce [ozt]

Pennyweight [dwt]

Hong Kong Tael [tlh]

Singapore tael [tls]

Taiwanese tael [tlt]

Chinese tael [tlc]

Momme [m]

Grain [gr]

Tical [ti]

Newton [N]

Mesghal [msg]

Press the current mass unit pictogram to display the list of available units.

6.4. Working Modes

Tryby pracy

6.5. Unit Selection

Wybór jednostek

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

FNot login

DWA

Shut down Profile Settings Manual Log in

Working

mode

Last adjustment: 21/01/2022 14:46:22

Software version: LL2.0 S qt14

Weighing firmware version: 1.0.0

Light Dark

Admin

Operators

09:30:00Wed 14.07.2021

ast Dosing

Weighing

FNot login

Enter password

09:30:00Wed 14.07.2021

ast Dosing

Weighing Not login

****

q w e r t y u i o p

lkjhgfdsa

&123*/a

English

c v b n m , .

0.000000

Netto weight

Gross weight

Tare

Product name Calcium

Minimum sample weight

MSW status Good

0.000000 g

0.003 g Vibrations

13%

Temperature

Air Density

1.158 kg/m3

Air Preasure

980.1 hPa

Air Humidity

45%

19°C

09:30:00Wed 14.07.2021

ast Dosing

Weighing

0 Max

John Smith

DWA

3 4

Rozwiń menu w górnej części wyświetlacza i naciśnij pole

„Zaloguj”.

Z menu wybierz pozycję „Admin”.

Niektóre ustawienia wagi są dostępne wyłącznie dla Administratora.

Przed ustawieniem parametrów wagi zaloguj się jako Administrator.

Wprowadź hasło „1111” i zatwierdź przyciskiem . Zostałeś zalogowany jako Administrator.

Some balance settings are available only for the Administrator.

Prior to the balance parameters setup, log in as the Administrator.

Slide down the top menu and press „Log in”. Select „Admin” from the menu.

Enter password „1111” and press . You have logged as the Administrator.

7. SETTINGS

USTAWIENIA

7.1. Administrator Login

Logowanie administratora

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali RADWAG Scala

RADWAG

RADWAG WTC/4 3000 C8/EX Manuale utente

RADWAG

RADWAG Y/KTPS Series Manuale utente

RADWAG

RADWAG APP series Manuale utente

RADWAG

RADWAG WTC 200 Manuale utente

RADWAG

RADWAG AS series Manuale utente

RADWAG

RADWAG AS R2.PLUS Manuale utente

RADWAG

RADWAG AS R2 PLUS Guida utente

RADWAG

RADWAG WTC series Manuale utente

RADWAG

RADWAG HRP Manuale utente

RADWAG

RADWAG HX7 Manuale utente

RADWAG

RADWAG BALANCES APP/2C SERIES Manuale utente

RADWAG

RADWAG CY10 Manuale utente

RADWAG

RADWAG WLC A1 Guida utente

RADWAG

RADWAG APP 35.R2 Manuale utente

RADWAG

RADWAG PS/X series Manuale utente

RADWAG

RADWAG AS X2 PLUS Guida utente

RADWAG

RADWAG PS 3000.R2 Manuale utente

RADWAG

RADWAG WTC/L series Manuale utente

RADWAG

RADWAG XA 4Y.A PLUS Guida utente

RADWAG

RADWAG HX5.EX Manuale utente

RADWAG

RADWAG WTC series Manuale utente

RADWAG

RADWAG WLX series Manuale utente

RADWAG

RADWAG C315 Series Manuale utente

RADWAG

RADWAG R Series Manuale utente

Manuali Scala popolari di altre marche

AWS

AWS ZEO-50 Manuale utente

Gima

Gima Glass Body Fat Analyzer Manuale elenco delle parti

Seca

Seca 374 Manuale utente

TEC

TEC TEC SL59 SERIES Manuale utente

Axis

Axis B/E Series Manuale utente

Alecto

Alecto ACW-40 Manuale utente

Rice Lake

Rice Lake MSI-4260 IS Manuale utente

IKA

IKA RCT basic safety control Manuale utente

ADE

ADE M20011 Manuale utente

Duronic

Duronic KS3000 Manuale utente

Digi

Digi SM-720 Manuale utente

Cardinal

Cardinal CS Series Manuale utente

Korona

Korona Kastella Manuale utente

A&D

A&D FC-50Ki Manuale utente

BDA

BDA CAMARGUE Manuale utente

Tanita

Tanita HD-357 Manuale utente

Leifheit

Leifheit 03173 Manuale utente

Lumme

Lumme LU-1340 Manuale utente
