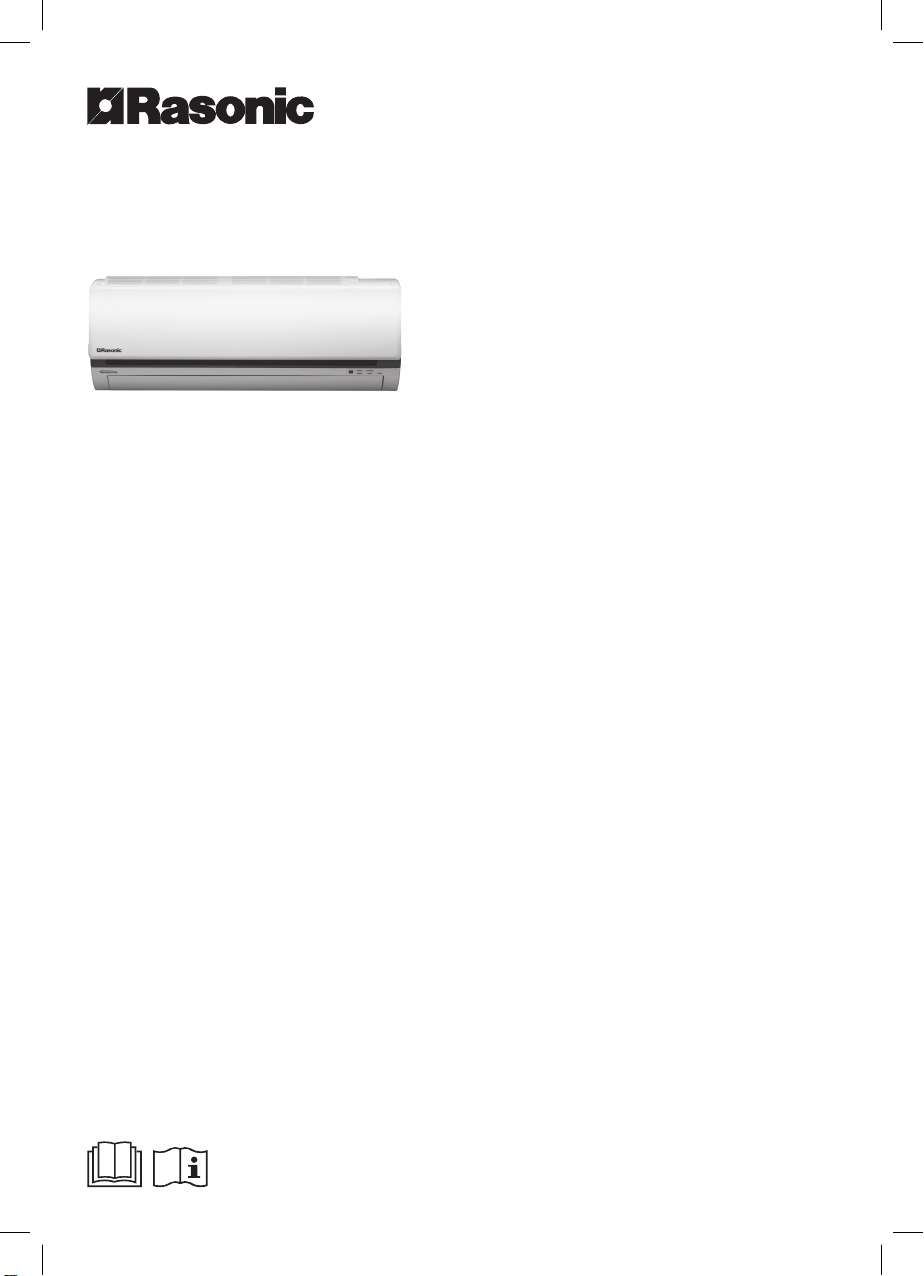

Rasonic RS-U9YW Manuale utente

Operating Instructions

Air Conditioner

Model No.

Indoor Unit Outdoor Unit

操作說明書

空調器

2-14

在操作空調器前，請細讀此操作說明，並保存此書以備

日後參考。

附帶的安裝說明須保存並請安裝人員在安裝前閱讀。

遙控器包裝在室內機箱子裏並請安裝人員在安裝前取出。

Operating Instructions

Air Conditioner

15-27

Before operating the unit, please read these operating

instructions thoroughly and keep them for future reference.

The included Installation Instructions should be kept and

read by the installer before installation.

Remote control is packaged in the indoor unit and

removed by the installer before installation.

C8041-3890 1

RS-U9YW

RS-U12YW

RS-U18YW

RU-U9YW

RU-U12YW

RU-U18YW

簡易指南

以最節能的方式提供最高的舒適感和乾淨空氣。

在室内機遙控接收

器的 8 米範圍内

使用遙控器。

裝入電池

OPEN

1 拉出遙控器的背蓋。

2 裝入 AAA 或 R03

電池。

3 把蓋關上。

A時間設定

1 按下並設置時間

。

2 確認

SET

。

C8041-3890 2

安全措施 .............................. 4-5

如何使用 .............................. 6-7

學習更多

..............................

保養及檢查 ........................ 9-10

故障檢修 .......................... 11-13

信息 ...................................... 14

感謝您購買 Rasonic 空調器。

本操作說明書裡的圖解僅作為說明用途,

並且可能與實際產品有所區別。若因為

產品改進而發生變更,恕不另行通知。

附件

• 遙控器

• AAA 或 R03 電池 × 2

• 遙控器托架

• 用於遙控器托架的螺釘 × 2

B 基本操作

2 按

MODE

選擇所需的模

式。

DRY

AUTO COOL

1 按開始/停止

操作。

POWER

• 請注意指示

燈顯示在顯示屏以

啟動本機。

3 選擇所需要的溫度。

TEMP

上升

下降

選擇範圍﹕

16.0 °C ~ 30.0 °C /

C8041-3890 3

安全措施

警告

室内機及室外機

此裝置不適合殘疾、感應欠佳或智障，經

驗與知識不足的人士（包括兒童）使用。

除非負責其安全的監督人從旁監督或指示

如何正確使用此裝置。務必監督兒童以確

保他們不會玩弄本機。

請諮詢授權經銷商或專業人員清潔内部

零件，修理、安裝、拆除、拆卸、和重新

安裝本機。安裝及處理不當將導致漏電，

觸電或火災。

請向授權經銷商或專業人員確認有關任何

指定製冷劑類型之運用。使用所指定以外

的製冷劑類型會導致產品損壞，爆裂並導

致傷害等。

切勿使用除製造商建議以外的方法來加速

除霜過程或清理。

任何不適當的方法或使用不相容的材料可

能導致產品損壞，爆裂和嚴重傷害。

切勿將本機安裝在爆炸或可燃性的環境

中。否則會導致火災。

切勿把手指或其他物件插入空調器

的室内或室外機以免受到旋轉部

件傷害。

閃電時切勿觸摸室外機，否則會導致觸

電。

切勿長時間受冷氣流直接吹拂以免過冷。

切勿坐或踩踏在主機上以免意外

摔跤。

遙控器

切勿讓嬰兒和小孩玩遙控器以免不小心吞

下電池。

為了防止個人傷害，危害其他人或財物的損失，請

遵守以下指示:

因不遵守以下指示導致的錯誤操作將引起傷害或損

壞，其嚴重程度分類如下:

此設備不適合用于公共場所。

警告

此標識所示的行為有

可能導致嚴重傷害或

死亡。

注意

此標識所示的行為有

可能導致傷害或財產

損失。

要遵守的指示按下列符號分類:

此符號表示被禁止的行為。

此符號表示務必執行的行為。

C8041-3890 4

室內機

室外機

電源

遙控器

空氣吸入口

空氣吹出口

注意

室内機及室外機

切勿用水、苯、稀釋劑或潔亮粉末清洗室

内機以免損壞或腐蝕本機。

切勿充作其他用途，如貯藏食物、動物、

植物、藝術品或其他物件。否則會破壞品

質等。

切勿在氣流出口使用任何易燃器具以免引

起火災。

切勿讓植物或寵物受冷氣流直接吹拂以免

損傷等。

切勿觸摸尖銳的鋁散熱片以免受

到尖銳部件傷害。

當在地面打蠟時切勿ON(開啟)室内機。

打蠟完畢之後，請先讓房間良好通風再操

作本機。

切勿將本機安裝在油煙重的場所以免損壞

本機。

切勿拆卸本機來進行清洗工作以免受傷。

當清洗本機時切勿踩踏在不穩固的架子上

以免受傷。

切勿將花瓶或水容器放置在本機上。水會

進入本機而導致絕緣受到破壞。這會引起

觸電。

在操作過程中切勿長時間打開窗戶或門，

否則可能導致低效的電力使用和不舒適的

溫度變化。

為免漏水，請確保排水軟管:

- 連接正確，

- 不受通水道及容器阻擋，或

- 不浸在水裏

長時間使用或與其他易燃設備一起使用後

請定時讓房間通風換氣。

長期使用後，請注意安裝螺栓和螺母是否

有損壞以免主機墜落。

遙控器

切勿使用可充電電池 (Ni-Cd)。它會損壞

遙控器。

為免遙控器失靈或損壞:

• 如果準備長期不使用本機，務必將電池

取出。

• 務必採用同類型的新電池並對準電極插

入。

電源

切勿以抽拉電線的方式來拔除插頭以免

觸電。

電源

切勿採用改裝電線，接合

電線，延長電線或非指定

的電線，以免過熱及火災。

為免過熱，火災或觸電:

• 切勿與其他設備共用一個電源插座。

• 切勿用潮濕的手操作。

• 切勿過度扭曲電線。

• 切勿以插入或拉出插頭的方式來操作或

停止本機。

如果電線損壞，必須由製造商、其服務代

理商或具有同等資格的合格人員進行更換

以免遭受危害。

強烈建議您安裝接地漏電電源斷路器

(ELCB) 或殘餘電流裝置 (RCD) 以免觸

電或火災。

為免過熱，火災或觸電:

• 妥當插入插頭。

• 務必定時用乾布擦掉插頭上的灰塵。

當出現任何異常/故障時，請停止使用本

機，拔出電插頭或關掉電源開關及斷路

器。

(煙霧/火災/觸電危險)異常/故障舉例

• 接地漏電電源斷路器 (ELCB) 頻繁跳

閘。

• 出現燒焦味。

• 本機出現異常噪音或振動。

• 室内機漏水。

• 電線或插頭變得異常熱。

• 無法控制風量。

• 本機立即停止運轉，雖然已經打開準備

操作。

• 雖然已經停止操作, 風扇仍然不停止轉

動。

立即諮詢經銷商以進行保養/修理。

更換或安裝電源插頭必須由授權/合格人

員進行。主導電體裏的電線由下列不同的

顏色分類:

接頭

紅色

電線

負載線

中線

接地線

顏色(BS 標準)

藍色

綠色-黃色

褐色

黑色

綠色/黃色

電線顏色會隨國家電線代碼的標準而有所

區别。

本設備必須接地以免觸電或火災。

為免觸電，請在下列情況時關閉電源並拔

出插頭:

- 清洗或維修之前，

- 長期不使用時，或

- 異常強烈閃電時。

C8041-3890 5

在正常操作下

不使用。

按下以恢復遙控

器的出廠設定。

POWER

TIMER

POWERFUL

QUIET

SLEEP

如何使用

指示燈朝上方向:

• 切勿用手調節葉片。

朝橫方向:

• 對於朝橫方向，可如圖所

示手動調整。

調節風向

AIRSWING

朝上方向

調節 FAN SPEED 和QUIET 狀況

FAN SPEED:

• 至於AUTO(自動)運轉，室內風扇風量將依據運轉模

式自動調節。

QUIET:

• 此功能將減低氣流噪音。

POWERFUL:

迅速達到設定温度

• 此功能需要手動開啟或關閉。

FANSPEED/

QUIET

使用POWERFUL狀況

POWERFUL

退出設置

C8041-3890 6

設定預約時間

OFF

SET

TIMER

CANCEL

1 2 3

1選擇ON(開機)或

OFF(關機)模式

舉例:

在 22:00 OFF

(關機)

• 每次按下時：

OFF

退出設置

2設定時間

3確認

SET

• 按下

或

OFF

以選擇相關的或

然後按下

CANCEL

以取消ON(開機)或OFF(關

機)定時預約時間。

• 如果自行取消定時預約或因爲發生停電而

被取消，您可按下

或

OFF

以選擇相

關的或然後按下

SET

以恢復之前

的設定。

• 最接近的定時操作設置會顯示，並且會順

序啟動。

• 定時預約機能將依據遙控器所設定的時間

操作，並且一旦被設定後會每天重覆操

作。至於時鐘設定，請參閱簡易指南。

具有兩組ON(開機)及OFF(關機)定時預約時間以在不同的預約時間下ON(啟動)或 OFF(關

閉)主機。

參閲“學習更多…”以獲取詳情。

注意

POWERFUL

SLEEP

FANSPEED/

QUIET

POWERFUL

• 可以同時選取。

• 可以在任何模式中操作。

• 再分別按下相關的按鈕即可取消操作。

• POWERFUL，QUIET 和 FAN SPEED

無法被同時選取。

C8041-3890 7

• 按睡眠按鍵(空調器上睡眠指示燈亮起)，空調器進入睡眠行程。

• 再按一次則取消睡眠功能。

• 睡眠模式啟動後，僅在空調器上亮燈表示機能開啟。

• 在睡眠運轉期間，為避免過冷、過熱，溫度、風量及風向與遙控器設定無關，會自動調節，

若無法滿足使用者需求時可重新設定溫度或風量。

睡眠時的最佳舒適度

SLEEP

退出設置

SLEEP

運轉模式

AUTO (自動) ：在運轉時，POWER(電源)指示燈將在開始時閃爍。

本機會在每 10 分鐘依據設定及室溫選擇運轉模式。

COOL (製冷) ：提供高效舒適製冷，以滿足您的需求。

DRY (除濕) ：空調以低速運轉，進行極為柔和的製冷運轉。

節能溫度設定

在所建議的溫度範圍內操作本機可為您節省能源。

COOL(製冷)：26.0 °C ~ 28.0 °C / 79 °F ~ 82 °F。

氣流方向

自動重新啟動控制

如果在電源中斷後恢復電源，在一段時間後運轉將自動重新啟動於先前的運轉模式和風向。

• 當TIMER(定時器)被設置時此功能將無效。

操作條件

在表中所示的溫度範圍內使用此空調器。

溫度 °C (°F)

外室內室

DBT WBT DBT WBT

COOL

(製冷)

最高 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8)

最低 16 (60.8) 11 (51.8) 16 (60.8) 11 (51.8)

DBT: 乾球溫度, WBT: 濕球溫度

學習更多…

C8041-3890 8

在COOL(製冷)DRY(除濕)模式下:

如果設定為AUTO(自動)風向時,葉片將自動向上/下擺動。

前面面板

支點

機體

支持部

面板力臂

保養及檢查

提醒

空氣濾網取下及面板拆卸方法

前面面板打開置水平位置(請不要用力過猛，否則會

損壞前面面板)。

此時，可將空氣濾網取下。

前面面板成水平位置，面板力臂往內使前面面

板支點與機體支持部嵌合。

前面面板打開置水平位置(請不要用力過猛，否

則會損壞前面面板)。

前面面板向左靠

前面面板右側繼續抬高脫出

前面面板再向右靠

前面面板左側繼續抬高,前面面板即可脫出

將前面面板向下壓後蓋上。

(左、右、中間下方輕壓）

機體．遙控器的保養

●請用軟布擦拭。

●避免用下列物品

請勿使用 40 度以上的熱水、稀釋劑等揮發性溶劑及

去污粉等物。（使用化學抹布時請遵照使用注意事項

來使用）

●前面板請勿用水直接清洗。

使

用

方

法

●空氣濾網用吸塵器將污垢吸淨，特別油污請用中性清

潔劑輕輕清洗（避免造成濾網破損）後，放在陰涼處

陰乾，避免日光直接照射。

●空氣濾網清洗時，不可用化學藥劑或熱水清洗。

空氣濾網

前面面板

支點

機體

支持部

面板力臂

提醒

空氣濾網取下及面板拆卸方法

前面面板打開置水平位置(請不要用力過猛，否則會

損壞前面面板)。

此時，可將空氣濾網取下。

前面面板成水平位置，面板力臂往內使前面面

板支點與機體支持部嵌合。

前面面板打開置水平位置(請不要用力過猛，否

則會損壞前面面板)。

前面面板向左靠

前面面板右側繼續抬高脫出

前面面板再向右靠

前面面板左側繼續抬高,前面面板即可脫出

將前面面板向下壓後蓋上。

(左、右、中間下方輕壓）

機體．遙控器的保養

●請用軟布擦拭。

●避免用下列物品

請勿使用 40 度以上的熱水、稀釋劑等揮發性溶劑及

去污粉等物。（使用化學抹布時請遵照使用注意事項

來使用）

●前面板請勿用水直接清洗。

空氣濾網

●機體表示部“濾網清洗”燈閃爍或亮時。

●空氣濾網用吸塵器將污垢吸淨，特別油污請用中性清

潔劑輕輕清洗（避免造成濾網破損）後，放在陰涼處

陰乾，避免日光直接照射。

●空氣濾網清洗時，不可用化學藥劑或熱水清洗。

●本體上的濾網清洗燈：當機體運轉時間累計 500 小

時，此時開關機後濾網清洗燈會閃爍約 2 0 秒後熄

滅，如未復歸重新計時，再累計到 80 0 小時後則開

機後濾網清洗燈會閃爍約 20 秒後恆亮。

●空氣濾網清洗完後，請在遙控器上“清洗復歸”按鈕

輕按一下馬上放開，機體發生嗶一聲(本體濾網清洗

燈熄滅)。

●因環境關係，濾網污濁程度會有差異，可自行提早清

洗。

使

用

方

法

nanoe G 負離子產生器

●

nanoe G 產生器使用乾棉棒清洗前，請務必關閉電源。

保養及檢查

C8041-3890 9

C8041-3890 10

使

用

方

法

使

用

方

法

除了平常的保養外，建議您定期檢查設備。

費用等詳細情形請洽詢直屬服務站或經銷商。

提醒

■ 長時間不用時，為了安全起見請關閉無熔絲開關

■冷風吹得出來嗎？

讓冷氣機運轉 15 分鐘，當室

內機出風口及吸入口的溫差為

冷氣8度以上即為正常狀況。

■出風口及吸入口有阻塞

嗎？

■遙控器的電池是否已換

過了？

當遙控器顯示部模糊時請儘早

更換電池。

檢查設備須知

●每年使用後機體內部會藏有污垢、降低性能。

●依其使用狀況會有惡臭、或因垃圾、灰塵使除濕水排水不良。

製冷模式下遙控器設置30度

（此時室內機為送風），風

量調至強速，運轉1小時以

上，使機體乾燥

使用季節前的檢查

長時間不使用時

取出遙控器內電池

停止冷氣運轉關閉無熔

絲開關

1 2 3

使

用

方

法

使

用

方

法

保養及檢查
