Rasonic RC-S70U Istruzioni per l'installazione e il funzionamento
RC-S70U
RC-S90U
RC-S120U
RC-S180U
RC-S240U
Precautions
安全須知
警告
操作和安裝前請閱讀安全須知
由於忽視說明而導致錯誤安裝可能會產生嚴重的損壞或傷害。
1. 安裝必須由授權經銷商及受過專業訓練的人員進行。
- 製冷劑管道應符合國家氣體法規。
- 機械連接應便於維護。
- 在需要機械通風的情況下，通風口應保持暢通無阻。
- 處理使用過的產品時，應根據國家規定妥善處理。
3. 維修
- 任何操作或拆解製冷劑回路的人員都必須持有行業認可的評估機構頒發的有效證書，該證書授
權其根據行業認可的評估規範安全處理製冷劑。
4. 維護和修理需要其他技術人員的協助，應在有能力使用易燃製冷劑的人員監督下進行。
5. 除廠家推薦的方法外，請勿使用任何其他方法加速除霜過程或進行清潔。
6. 電器應存放在沒有持續工作的點火源的房間內（例如：明火、工作的燃氣器具或電加熱器）。
7. 請勿讓異物（油、水等）進入配管。此外，在保管配管時，請通過夾緊、膠帶等將開口密封好。
8. 請勿刺穿或燃燒。
9. 請注意，製冷劑可能沒有氣味。
10. 所有影響安全措施的工作程式只能由合格人員進行。
11. 電器應存放在通風良好的區域，房間大小應與具體操作面積相符。
12. 存放電器時應防止發生機械損壞。
13. 電器使用輕度易燃製冷劑R32，並經測試符合IEC 60335-2-40。
14. 安裝高度不得低於0.75米。
2. 安裝（空間）
小心
小心
小心
小心
警告
本機顯示符號的說明
裝置運輸、標記和儲存
1. 含有易燃製冷劑的設備的運輸
遵守運輸法規。
2. 使用標誌標記設備
遵守當地法規。
3. 使用易燃製冷劑的設備的處置
遵守國家法規。
4. 設備/電器的存放
設備的儲存應按照製造商的說明進行。
5. 已包裝（未售出）設備的存放
儲存包裝保護裝置的結構應確保包裝內的設備發生機械損壞時不會導致製冷劑洩漏。
允許存放在一起的最大設備件數根據當地法規確定。
此符號表示本電器使用輕度易燃製冷劑。如果製冷劑洩漏並暴露於外部
火源，則有著火的風險。
此符號表示應仔細閱讀操作說明書。
此符號表示維修人員應參考安裝說明書處理此設備。
此符號表示操作說明書或安裝說明書提供相關資訊。
目錄
環境保護
警告 ......................................................................................................03
裝置部件識別 ........................................................................................09
操作說明 ...............................................................................................10
保養和維護 ............................................................................................12
排水 ......................................................................................................12
安裝說明 ...............................................................................................13
故障排除 ...............................................................................................15
規格 ......................................................................................................16
2018年12月31日起，被棄置受管制電器處置管制、進出口管制及堆填區棄置禁
令正式實施。任何人儲存、處理、再加工或循環再造被棄置受管制電器，均須取
得廢物處置牌照；輸入及輸出被棄置受管制電器均須領有許可證。堆填區及其他
指定廢物處置設施（例如廢物轉運站）則不會再接收和處置被棄置受管制電器。
3
請在操作和安裝前閱讀
警告
產品使用警告
警告
清潔和維護警告
小心
警告
此符號表示可能造成人員受傷或死亡。
小心
由於忽視說明而導致錯誤安裝可能會產生嚴重的損壞或傷害。潛在損壞或傷害的嚴重性分
為警告或小心。
此符號表示可能造成財產損失或嚴重後果。
本電器可供身體、感官或精神能力有缺陷或缺乏經驗和知識的人員（包括兒童）使用，前提是有負責人員提供有
關電器使用的監督或指導。應監督兒童以避免其玩耍本電器。
•如果出現異常情況（如燒焦味），請立即關閉電器並斷開電源。請致電您的經銷商獲取有關避免觸電、火災或
人身傷害的指導。
•將手指、杆或其他物體插入進風口或出風口，否則可能會導致人身傷害，因為風扇可能在高速旋轉。
•請勿在本機附近使用噴髮膠、油漆或塗料等易燃噴霧劑，否則可能會導致火災或燃燒。
•請勿在可燃氣體附近或周圍運行冷氣機。散發的氣體可能會聚集在設備周圍並導致爆炸。
•請勿在浴室或洗衣房等潮濕的房間內使用冷氣機。過多接觸水會導致電氣元件短路。
•請勿將身體長時間直接暴露在冷空氣中。
•請勿讓兒童玩耍冷氣機。兒童在設備周圍時必須始終受到監督。
•如果冷氣機與燃燒器或其他加熱設備一起使用，請徹底通風，以免缺氧。
•在某些功能環境中，如廚房、伺服器機房等，強烈建議使用專門設計的冷氣機組。
•如果發出奇怪的聲音、氣味或煙霧，請拔下設備插頭或斷開電源。
•為進一步優化設備性能，請在操作期間保持門窗關閉。
•開箱安裝時要注意，鋒利的邊緣可能會造成傷害。
•清潔前關閉設備並斷開電源，否則可能會導致觸電。
•請勿使用過多的水清潔冷氣機。
•請勿使用可燃清潔劑清潔冷氣機，否則可能會引起火災或變形。
•如果長時間不使用，請關閉冷氣機並斷開電源。
•在暴風雨期間關閉並拔掉設備插頭。
•確保冷凝水可以從設備中暢通無阻地排出。
•請勿用濕手操作冷氣機，否則可能會導致觸電。
•請勿將設備用於預期用途以外的任何其他目的。
•請勿攀爬或在室外機頂部放置物體。
•請勿讓冷氣機長時間在門窗打開或者在濕度非常高的情況下運行。
•本設備使用 R32 輕度易燃製冷劑。
請勿
4

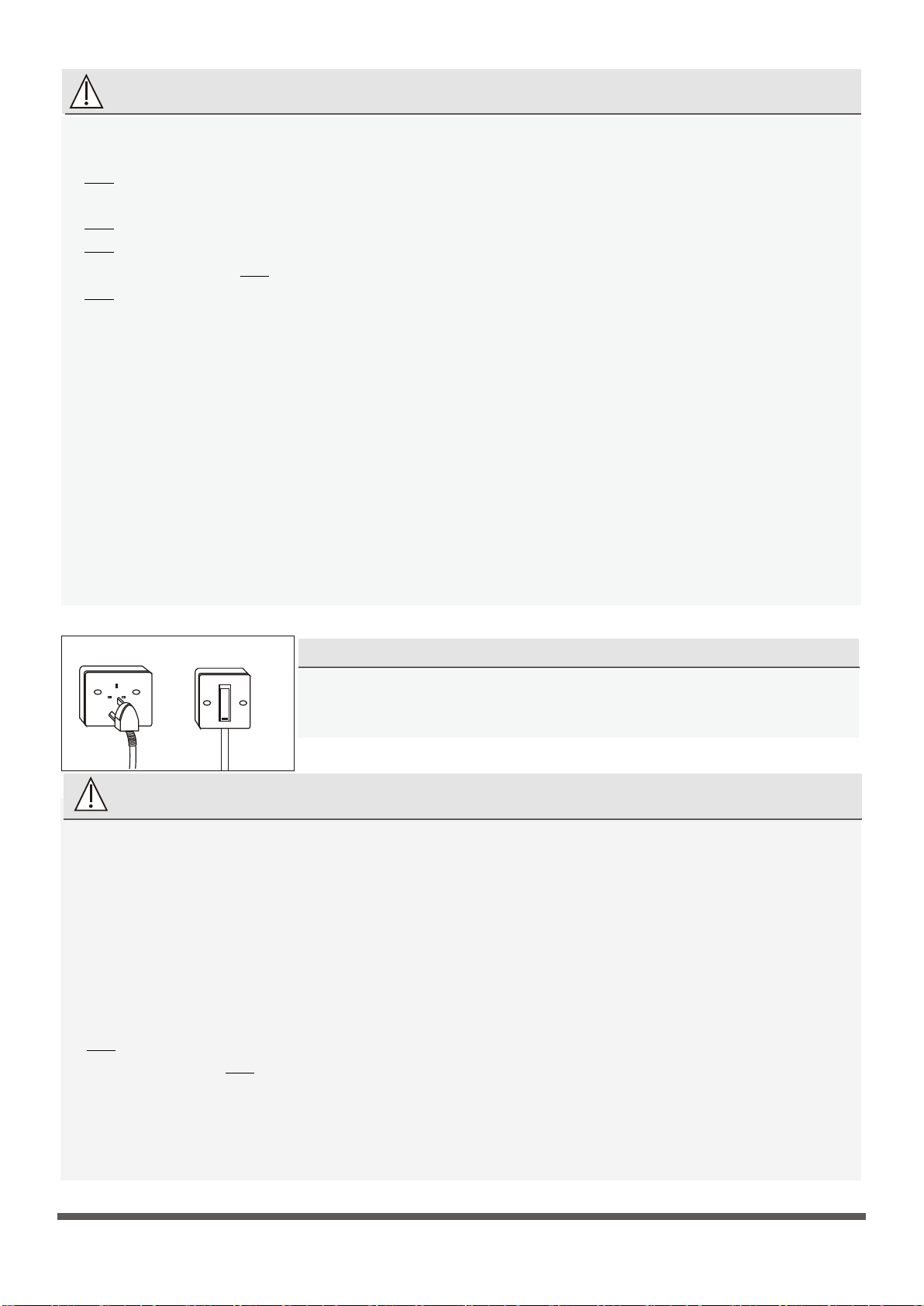

電氣警告
產品安裝警告
注意保險絲規格
壁式插座 空氣斷路開關
•僅使用指定的電源線。如果電源線損壞，必須由製造商、其服務代理商或合資格人員更換，以避免發生危險。
•保持電源插頭清潔。清除積聚在插頭上或插頭周圍的任何灰塵或污垢。髒插頭會導致火災或觸電。
•請勿拉扯電源線以拔下設備插頭。請握住插頭並將其從插座中拔出。直接拉扯會損壞電源線，從而導致火災或
觸電。
•請勿修改電源線的長度或使用延長線為設備供電。
•請勿與其他電器共用電源插座。電源供應不當或不足會導致火災或觸電。請安裝斷路器和專用電源電路。
•如果插座鬆動或損壞，請勿使用。
•請勿在電源線上放置重物，並確保電源線沒有被壓扁，否則有火災或觸電的危險。
•如果水進入設備，請在電源插座處關閉設備並關閉斷路器。拔下電源插頭或斷開設備電源，並聯繫合資格的維修
技術人員。
•產品安裝時必須正確接地，否則可能會發生觸電。
•對於所有電氣工作，請遵循所有當地和國家接線標準、法規以及設備頂部面板上的電氣連接圖。
•如果將電源連接到固定接線，應使用所有極間至少有3毫米間隙且漏電流可能超過10mA的全極斷開裝置，剩餘
電流裝置（RCD）的額定剩餘工作電流不超過30mA，並且必須按照接線規則將斷開裝置包含在固定接線中。
•本機通過電源線接地，確保裝置正確接地。壁式插座（空氣開關）應有可靠的地線。
•設備應配備獨立電路，斷路器/保險絲額定值應與電源線和壁式插座的額定值相同。電源線導體根據顏色區分，
如機器頂部的接線圖所示。
1. 安裝必須由授權經銷商或專業人員進行。有缺陷的安裝會導致漏水、觸電或火災。
2. 安裝必須按照安裝說明進行。安裝不當會導致漏水、觸電或火災。
3. 聯繫授權服務技術人員修理或維護本設備。本電器應按照國家接線規定進行安裝。
4. 只能使用附帶的附件、零件和指定的零件進行安裝。使用非標準部件會導致漏水、觸電、火災，並可能導致設
備故障。
5. 將設備安裝在能夠支撐設備重量的穩固位置。如果選擇的位置不能支撐設備重量，或者安裝不當，設備可能會
掉落並導致嚴重的人身傷害和損壞。
6. 按照本說明書中的說明安裝排水管道。排水不當可能會對您的房屋和財產造成損壞。
7. 對於帶有輔助電加熱器的裝置，請勿將裝置安裝在距離任何可燃材料1米（3英尺）的範圍內。
8. 請勿將設備安裝在可能暴露於可燃氣體洩漏的位置。如果可燃氣體積聚在本機周圍，可能會引起火災。
9. 在所有工作完成之前請勿打開電源。
10. 移動或重新安置冷氣機時，請諮詢有經驗的維修技術人員進行裝置的斷開和重新安裝。
11. 關於如何將電器安裝到支架上，請閱讀“安裝說明”部分的詳細資訊。
空調的電路板（PCB）設計有保險絲以提供過流保護。電路板上印有保險
絲的規格，如220V。
5
使用R32製冷劑的警告
- 除廠家推薦的方法外，請勿使用任何其他方法加速除霜過程或進行清潔。
- 電器應存放在沒有持續工作的點火源（例如：明火、工作的燃氣器具）的房間內，並且電器附近不得有火源
（例如：工作的電加熱器）。
- 請勿刺穿或燃燒。
- 請注意，製冷劑可能沒有氣味。
- 應遵守國家氣體法規。
- 保持通風口暢通無阻。
- 妥善存放電器以防止發生機械損壞。
- 電器應存放在通風良好的區域，房間大小應與具體操作面積相符。
- 任何操作或拆解製冷劑回路的人員都必須持有行業認可的評估機構頒發的有效證書，該證書授權其根據行業認可
的評估規範安全處理製冷劑。
- 維護和修理需要其他技術人員的協助，應在有能力使用易燃製冷劑的人員監督下進行。
- 請仔細按照說明操作、安裝、清理、維修冷氣機，以免造成任何損壞或危險。冷氣機使用可燃製冷劑R32。維修
或處置冷氣機時，應妥善回收製冷劑（R32），不得直接排放到空氣中。
- 冷氣機周圍不得有任何明火或開關等可能產生火花/電弧的裝置，以免引起易燃製冷劑著火。請仔細按照說明存放
或維護冷氣機，以免發生機械損壞。
- 冷氣機使用易燃製冷劑。請仔細按照說明進行操作，以免發生任何危險。
重要說明：安裝或操
作之前請仔細閱讀本
手冊。
警告：低燃速材料
（IEC 60335-2-40:2018適用於
R32型號）
6
警告
小心
小心
小心
此符號表示本電器使用易燃製冷劑。
如果製冷劑洩漏並暴露於外部火源，
則有著火的風險。
此符號表示應仔細閱讀操作說明書。
此符號表示維修人員應參考安
裝說明書處理此設備。
此符號表示操作說明書或安裝說明
書提供相關資訊。
1. 含有易燃製冷劑的設備的運輸
遵守運輸法規。
2. 使用標誌標記設備
遵守當地法規。
3. 使用易燃製冷劑的設備的處置
遵守國家法規。
4. 設備/電器的存放
設備的儲存應按照製造商的說明進行。
5. 已包裝（未售出）設備的存放
儲存包裝保護裝置的結構應確保包裝內的設備發生機械損壞時不會導致製冷劑洩漏。允許存放在一起的最大
設備件數根據當地法規確定。
6. 維修資訊
1) 現場檢查
在開始對含有易燃製冷劑的系統進行操作之前，必須進行安全檢查以確保將著火風險降至最低。對於製冷系
統的維修，在對系統進行操作之前應遵守以下預防措施。
2) 工作程序
工作應在受控程序下進行，以最大程度地減少工作期間出現易燃氣體或蒸汽的風險。
3) 一般工作區
所有維修人員和在當地工作的其他人員都應瞭解所進行工作的性質。應避免在密閉空間內工作。工作區周圍
的區域應分隔開。通過控制易燃材料，確保該區域內的狀況安全。
4) 檢查是否有製冷劑
在工作之前和工作期間，應使用適當的製冷劑檢測器檢查該區域，以確保技術人員瞭解潛在的易燃環境。確
保所使用的洩漏檢測設備適用于易燃製冷劑，即無火花、充分密封或本質安全。
5) 配備滅火器
如果對製冷設備或任何相關部件進行任何熱加工，應準備好合適的滅火設備。在充注區附近放置一個乾粉或
二氧化碳滅火器。
6) 無火源
任何人在可能暴露於含有或曾經含有易燃製冷劑的任何管道工程的製冷系統上執行操作時，不得以可能導致
火災或爆炸風險的方式使用任何點火源。所有可能的火源，包括吸煙，都應遠離安裝、維修、拆卸和處置場
所，在此期間，易燃製冷劑可能會釋放到周圍空間。在開始工作之前，應檢查設備周圍的區域，以確保沒有
易燃危險或著火風險。應張貼禁止吸煙標誌。
7) 通風區域
在進入系統或進行任何高溫作業之前，確保該區域處於開放狀態或充分通風。在工作過程中應保持一定程度
的通風。通風應安全地分散釋放的製冷劑，最好將其從外部排放到大氣中。
8) 製冷設備檢查
更換的電氣元件應適合用途並符合正確的規格。應始終遵守製造商的維護和服務指南。如有疑問，請諮詢製
造商的技術部門尋求幫助。對使用可燃製冷劑的裝置應進行以下檢查：充注量與含製冷劑部件安裝房間的大
小一致；
通風設備和出風口運行正常，沒有堵塞；
如果使用間接製冷回路，應檢查二次回路是否存在製冷劑；設備上的標記仍然清晰可見。難以辨認的標記和
標誌應予以糾正；製冷管道或部件的安裝位置應避免暴露於任何可能腐蝕含製冷劑部件的物質，除非這些部
件由具有固有抗腐蝕能力的材料製成，或者有適當的保護以防止腐蝕。
9) 檢查電氣設備
電氣元件的維修和維護應包括初始安全檢查和元件檢查程序。如果存在可能危及安全的故障，則在妥善處理
之前，不得將電源連接到電路。如果故障不能立即糾正，但需要繼續運行，則應採用適當的臨時解決方案。
應將情況報告給設備所有者，以便通知所有各方。初始安全檢查應包括：
本機顯示符號說明（僅適用於採用R32製冷劑的機組）：
7
電容器放電：應以安全的方式進行，以避免產生火花的可能性；
充注、回收或清洗系統時，沒有帶電的電氣元件和線路暴露在外；
接地連接具有連續性。
7. 密封元件的修理
1) 在修理密封元件過程中，在拆除密封蓋等之前，應將所有電源與正在工作的設備斷開。如果在維修過程中必須
為設備供電，則最關鍵的點應有永久運行的洩漏檢測形式，以警告潛在的危險情況。
2) 應特別注意以下事項，以確保在對電氣元件進行操作時，不會改變外殼從而影響防護等級，包括電纜損壞、連
接數量過多、端子不符合原始規格、密封件損壞、壓蓋安裝不正確等。
確保設備安裝牢固。
確保密封件或密封材料沒有退化，以確保其能夠起到防止可燃氣體進入的作用。更換零件應符合製造商的規格。
注意：使用矽密封膠可能會抑制某些類型的洩漏檢測設備的有效性。本安組件在處理之前不必隔離。
8. 本安組件維修
請勿在電路上施加任何永久性電感或電容負載，除非確保不會超過所用設備的允許電壓和電流。本安元件是唯
一可以在有易燃氣體的情況下工作的類型。測試設備應處於正確的額定值。只能使用製造商指定的部件更換元
件。其他部件可能會因洩漏而導致大氣中的製冷劑著火。
9. 佈線
檢查佈線是否會受到磨損、腐蝕、過度壓力、振動、銳邊或任何其他不利環境影響。檢查還應考慮壓縮機或風
扇等造成的老化或持續振動的影響。
10. 可燃製冷劑檢測
在任何情況下都不得使用潛在的點火源尋找或檢測製冷劑洩漏。
不得使用鹵素燈（或任何其他使用明火的探測器）。
11. 洩漏檢測方法
以下洩漏檢測方法適用于含易燃製冷劑的系統。應使用電子檢漏儀檢測易燃製冷劑，但靈敏度可能不夠，或
者可能需要重新校準。（檢測設備應在無製冷劑的區域進行校準。）確保檢測器不是潛在的點火源並且適合
所使用的製冷劑。洩漏檢測設備應設置為製冷劑LFL的百分比，並應根據所使用的製冷劑進行校準，並確認
適當的氣體百分比（最大25%）。檢漏液適用於大多數製冷劑，但應避免使用含氯的清潔劑，因為氯可能與
製冷劑發生反應並腐蝕銅管。如果懷疑有洩漏，應移走/熄滅所有明火。如果發現需要釺焊的製冷劑洩漏，
則應從系統中回收所有製冷劑，或將系統中遠離洩漏的部分隔離（通過截止閥）。然後，在釺焊過程之前和
過程中，應通過系統吹掃無氧氮氣（OFN）。
12. 清除和排空
當進入製冷劑回路進行維修或出於任何其他目的時，應使用常規程序。然而，重要的是遵循最佳做法，因為
需要考慮易燃性。不得通過釺焊打開製冷系統。應遵循以下程序：
清除製冷劑；
用惰性氣體吹掃電路；
排空；
再次用惰性氣體吹掃；
通過切割或釺焊打開電路。
應將充注的製冷劑回收到適當的回收鋼瓶中。系統應使用OFN進行沖洗以確保設備安全。這一過程可能需要
重複幾次。此程序不得使用壓縮空氣或氧氣。
沖洗時用OFN打破系統中的真空並繼續填充直到達到工作壓力，然後排放到大氣中，最後抽真空來實現。應
重複此過程，直到系統內沒有製冷劑為止。
當使用最終OFN充注時，系統應排放至大氣壓力以進行工作。如果要在管道上進行釺焊操作，此操作至關重要。
確保真空泵的出口不靠近任何點火源，並且有通風。
13. 充注程序
除常規充注程序外，還應遵循以下要求。確保在使用充注設備時不會發生不同製冷劑的污染。軟管或管線應
盡可能短，以儘量減少其中的製冷劑含量。
鋼瓶應保持直立。
在向系統充注製冷劑之前，確保製冷系統已接地。
充注完成時給系統貼上標籤（如果還未貼）。
應特別注意不要將製冷系統裝得過滿。
在給系統充注之前，應使用OFN對其進行壓力測試。系統應在充注完成後試運轉之前進行洩漏測試。離開現
場前應進行後續洩漏測試。
8
14. 停止運行
在執行此程序之前，技術人員必須完全熟悉設備及其所有細節。建議的良好做法是安全回收所有製冷劑。
在執行程序之前，應採集油和製冷劑樣本，以防在重新使用回收的製冷劑之前需要進行分析。在程序開始之
前，必須連接電源。
a） 熟悉設備及其操作。
b） 電氣隔離系統。
c） 在嘗試該程序之前，請確保：
必要時可使用機械搬運設備來搬運製冷劑鋼瓶；
所有個人防護設備都可用並正確使用；
回收過程始終由合格人員監督；
回收設備和鋼瓶符合相應的標準。
d） 如果可能，抽空製冷系統。
e） 如果無法實現真空，則製作一個歧管，以便可以從系統的各個部分排出製冷劑。
f） 在回收之前確保鋼瓶位於秤上。
g） 啟動回收機並按照製造商的說明進行操作。
h） 請勿過度充注鋼瓶（液體充注體積不超過80%）。
i） 不得超過鋼瓶的最大工作壓力，即使是暫時的。
j） 當鋼瓶正確加注並完成該過程後，確保立即將鋼瓶和設備移出現場，並關閉設備上的所有隔離閥。
k） 回收的製冷劑除非經過清潔和檢查，否則不得充注到另一個製冷系統中。
15. 標籤
設備應貼上標籤，說明其已停用並排空製冷劑。標籤應注明日期並簽名。確保設備上有標籤，說明設備含有
易燃製冷劑。
16. 回收
從系統中移除製冷劑時，無論是為了維修還是停用，建議的良好做法安全是移除所有製冷劑。將製冷劑轉移
到鋼瓶中時，確保僅使用合適的製冷劑回收鋼瓶。確保可以使用正確數量的鋼瓶來容納系統總充氣量。使用
的所有鋼瓶都指定用於回收的製冷劑並有相應標記（即用於回收製冷劑的特殊鋼瓶）。鋼瓶應配有狀態良好
的壓力釋放閥和相關截止閥。空的回收鋼瓶應排空，如果可能，回收之前應冷卻。回收設備應處於良好的工
作狀態，並附有一套關於適用於可燃製冷劑回收的設備的說明。此外，應備有一套校準過並處於良好工作狀
態的秤。軟管應配備無洩漏斷開接頭且狀況良好。在使用回收機之前，檢查是否處於良好的工作狀態，是否
得到了適當的維護，並且所有相關的電氣元件都已密封，以防止在製冷劑洩漏時著火。如有疑問，請諮詢製
造商。
回收的製冷劑應使用適當的回收鋼瓶退回給製冷劑供應商，並安排相關的廢物轉移單。請勿在回收裝置中混
合製冷劑，尤其是在鋼瓶中。如果要清除壓縮機或壓縮機油，請確保將排空到可接受的水平，以確保潤滑劑
中不會殘留易燃製冷劑。排空過程應在將壓縮機返還給供應商之前進行。只能對壓縮機本體採用電加熱來加
速這一過程。從系統中排油時，應安全進行。
當使用易燃製冷劑時，電器應存放在通風良好的地方。
