Roth Rotilabo II Manuale utente
Carl Roth GmbH + Co. KG
Schoemperlenstraße 1-5
76185 Karlsruhe
Germany
Telefon: +49 721 5606 - 0
Fax: +49 721 5606 - 149
E-mail: [email protected]
Internet: www.carlroth.com
Gebrauchsanweisung
Operating Manual
Mode d’emploi
Instrucciones de manejo
Dispenser / Dispenser / Distributeurs / Dosificadores
Rotilabo® II-
Dispenser
Inhalt
1. Sicherheitsbestimmungen 4
2. Funktion und Einsatzgrenzen 5
3. Empfohlener Anwendungsbereich 6
4. Bedienelemente 7
5. Erste Schritte 8
6. Entlüften 10
7. Dosieren 11
8. Zubehör 12
9. Fehlergrenzen (Nennvolumen · Teilvolumen) 13
10. Volumen kontrollieren (Kalibrieren) 14
11. Justieren 15
12. Reinigung 16
13. Austausch der Dosierkanüle/Ventile 18
14. Autoklavieren 20
15. Bestelldaten 21
16. Zubehör und Ersatzteile 22
17. Störung – was tun? 24
18. Reparatur · Kalibrierservice 25
19. Mängelhaftung 26
20. Entsorgung 26
3
1. Sicherheitsbestimmungen
Dieses Gerät kann in Kombination mit gefährlichen Materialien, Arbeitsvorgängen und Apparaturen ver-
wendet werden. Die Gebrauchsanleitung kann jedoch nicht alle Sicherheitsprobleme aufzeigen, die hierbei
eventuell auftreten. Es liegt in der Verantwortung des Anwenders, die Einhaltung der Sicherheits- und Ge-
sundheitsvorschriften sicherzustellen und die entsprechenden Einschränkungen vor Gebrauch festzulegen.
1. Jeder Anwender muss diese Gebrauchsanlei-
tung vor Gebrauch des Gerätes gelesen haben
und beachten.
2. Allgemeine Gefahrenhinweise und Sicherheits-
vorschriften befolgen, z. B. Schutzkleidung,
Augenschutz und Schutzhandschuhe tragen.
3. Angaben der Reagenzienhersteller beachten.
4. Beim Dosieren brennbarer Medien Vorkeh-
rungen zur Vermeidung elektrostatischer Auf-
ladung treffen, z. B. nicht in Kunststoffgefäße
dosieren und Geräte nicht mit einem trockenen
Tuch abreiben.
5. Gerät nur zum Dosieren von Flüssigkeiten und
nur im Rahmen der definierten Einsatzgrenzen
und -beschränkungen einsetzen. Einsatzaus-
schlüsse beachten (siehe Seite 5)! Bei Zweifel
unbedingt an den Hersteller oder Händler
wenden.
6. Stets so arbeiten, dass weder der Anwender
noch andere Personen gefährdet werden. Beim
Dosieren Ausstoßkanüle nie auf sich oder an-
dere Personen richten. Spritzer vermeiden. Nur
geeignete Gefäße verwenden.
7. Kolben nie niederdrücken, solange die Ausstoß-
kanüle mit der Verschlusskappe verschlossen ist.
8. Dosierkanüle nie bei gefülltem Dosierzylinder
entfernen.
9. In der Verschlusskappe der Dosierkanüle kann
sich Reagenz ansammeln. Verschlusskappe
daher regelmäßig reinigen.
10. Für kleine Flaschen eine Flaschenhal-
terung verwenden, um Kippen zu vermeiden.
11. Auf Reagenzienflasche montiertes Gerät
nie an Zylinderhülse oder Ventilblock tragen.
Bruch und Ablösen des Zylinders kann u.a. zu
Verletzungen durch Chemikalien führen (Seite
9, Abb. 3).
12. Nie Gewalt anwenden. Kolben beim
Dosieren stets sanft hochziehen und nieder-
drücken.
13. Nur Original-Zubehör und -Ersatzteile verwen-
den. Keine technischen Veränderungen vorneh-
men. Das Gerät nicht weiter zerlegen, als in der
Gebrauchsanweisung beschrieben ist!
14. Vor Verwendung stets den ordnungsge-
mäßen Zustand des Gerätes prüfen. Sollten
sich Störungen des Gerätes ankündigen (z. B.
schwergängiger Kolben, verklebte Ventile oder
undichte Stellen), sofort aufhören zu dosieren,
und das Kapitel ‚Störung – was tun‘ befolgen
(Seite 24). Ggf. an den Hersteller wenden.
4
Bitte unbedingt sorgfältig durchlesen!
!
Flaschenaufsatz-Dispenser dienen zum Dosieren von Flüssigkeiten direkt aus der Vorratsflasche. Sie stehen
in der Ausführung Variabel zur Verfügung.
Die Geräte sind gemäß den Anforderungen der DIN EN ISO 8655-5 DE-M gekennzeichnet.
Bei richtiger Handhabung kommt die dosierte Flüssigkeit nur mit folgenden chemisch resistenten Materi-
alien in Kontakt: Borosilikatglas, AI2O3-Keramik, ETFE, FEP, PFA, PTFE, Platin-Iridium, PP (Verschlusskappe).
Falls eine höhere Chemikalienbeständigkeit gefordert wird, ETFE/PTFE Flaschenadapter verwenden (‚Zube-
hör‘, Seite 22).
2. Funktion und Einsatzgrenzen
Einsatzgrenzen
Das Gerät dient zum Dosieren von Flüssigkeiten
unter Beachtung folgender physikalischer Grenzen:
– Einsatztemperatur von +15 °C bis +40 °C
(von 59 °F bis 104 °F) von Gerät und Reagenz
– Dampfdruck bis max. 600 mbar. Oberhalb von
300 mbar langsam aufsaugen, um sieden der
Flüssigkeit zu vermeiden.
– kinematische Viskosität bis 500 mm2/s
(dynamische Viskosität [mPas] =
kinematische Viskosität [mm2/s] x Dichte [g/cm3])
– Dichte bis 2,2 g/cm3
Einsatzbeschränkungen
Flüssigkeiten, die Ablagerungen bilden, können
zu schwergängigem oder festsitzendem Kolben
führen (z. B. kristallisierende Lösungen oder hoch
konzentrierte Laugen). Bei schwergängigem Kol-
ben Gerät sofort reinigen (Seite 16).
Beim Dosieren brennbarer Medien Vorkehrungen
zur Vermeidung statischer Aufladung treffen,
z. B. nicht in Kunststoffgefäße dosieren und
Geräte nicht mit einem trockenen Tuch abreiben.
Das Gerät ist für allgemeine Laboranwendungen
konzipiert und entspricht den Anforderungen der
einschlägigen Normen, z. B. der DIN EN ISO 8655.
Der Einsatz des Gerätes für besondere Anwen-
dungsfälle (z. B. in der Spurenanalytik, im Lebens-
mittelbereich etc.) ist vom Anwender selbst sorg-
fältig zu prüfen. Spezielle Zulassungen für beson-
dere Anwendungen, z. B. zur Produktion oder
Verabreichung von Lebensmitteln, Pharmazeutika
und Kosmetika, liegen nicht vor.
5
Lagerbedingungen
Gerät und Zubehör nur im gereinigten Zustand
kühl und trocken lagern.
Lagertemperatur: -20 °C bis +50 °C
(-4 °F bis 122 °F).
Einsatzausschlüsse
Dispenser niemals einsetzen für:
– Flüssigkeiten, die Al2O3-Keramik, ETFE, FEP, PFA
und PTFE angreifen (z. B. gelöstes Natriumazid*)
– Flüssigkeiten, die Borosilikatglas angreifen
(z. B. Fluorwasserstoffsäure)
– Flüssigkeiten, die sich an Platin-Iridium kataly-
tisch zersetzen (z. B. H2O2)
– Salpetersäure > 60%
– Tetrahydrofuran
– Trifluoressigsäure
– explosive Flüssigkeiten (z. B. Schwefelkohlen-
stoff)
– Suspensionen, da feste Teilchen das Gerät
verstopfen oder beschädigen können
(z. B. Aktivkohle)
– Flüssigkeiten, die PP angreifen (Adapter)**
* Natriumazidlösung bis zu einer Konzentration von
max. 0,1% zulässig.
**Falls eine höhere Chemikalienbeständigkeit gefor-
dert wird, ETFE/PTFE-Adapter verwenden
('Zubehör und Ersatzeile', Seite 22).
3. Empfohlener Anwendungsbereich
Alle Angaben sind sorgfältig geprüft und basieren auf dem derzeitigen Kenntnisstand. Stets die Gebrauchsanleitung des Gerätes sowie die Anga-
ben der Reagenzienhersteller beachten. Zusätzlich zu den obenaufgeführten Chemikalien können eine Vielzahl organischer oder anorganischer
Salzlösungen (z. B. biologische Puffer), biologische Detergentien sowie Medien für die Zellkultur dosiert werden. Bitte rufen Sie uns an, wenn Sie
Aussagen zu Chemikalien benötigen, die nicht in der Liste genannt sind. Stand: 09/16.
A Anorganische Medien
O Organische Medien
6
* ETFE/PTFE-Flaschenadapter verwenden
** Trockenrohr verwenden
Die Dispenser bieten ein sehr breites Anwendungsspektrum zum Dosieren aggressiver Reagenzien, z.B.
konzentrierte Säuren wie H3PO4, Laugen wie NaOH, KOH, Salzlösungen sowie einer Vielzahl organischer
Lösungsmittel. Beachten Sie bitte die Einsatzausschlüsse und den empfohlenen Anwendungsbereich.
Medium
O Acetaldehyd
O Aceton
O Acetonitril
O Acetylaceton
O Acrylnitril
O Acrylsäure
O Adipinsäure
O Allylalkohol
A Aluminiumchlorid
O Ameisensäure, ≤100%
O Aminosäuren
A Ammoniaklösung, ≤20 %
A Ammoniumchlorid
A Ammoniumfluorid
A Ammoniumhydroxid, ≤20 %
A Ammoniumsulfat
O Amylacetat
O Amylalkohol (Pentanol)
O Amylchlorid (Chlorpentan)
O Anilin
A Bariumchlorid
O Benzaldehyd
O Benzoesäuremethylester
O Benzin
O Benzol
O Benzoylchlorid
O Benzylalkohol
O Benzylamin
O Benzylchlorid
A Borsäure, ≤10 %
O Brenztraubensäure
O Brombenzol
O Bromnaphthalin
O Butandiol
O 1-Butanol
O Buttersäure
O n-Butylacetat
O Butylamin
O Butylmethylether
A Calciumcarbonat
A Calciumchlorid
A Calciumhydroxid
A Calciumhypochlorit
O Chloracetaldehyd, ≤45 %
O Chloraceton
O Chlorbenzol
O Chlorbutan
O Chloressigsäure
O Chlornaphtalin
Medium
A Chromsäure, ≤50 %
A Chromschwefelsäure
O Cumol (Isopropylbenzol)
O Cyclohexanon
O Decan
O 1-Decanol
O Dibenzylether
O Dichlorbenzol
O Dichlorethan
O Dichlormethan
O Diethanolamin
O Diethylamin
O 1,2 Diethylbenzol
O Diethylenglycol
O Diethylether
O Dimethylanilin
O Dimethylformamid (DMF)
O Dimethylsulfoxid (DMSO)
O 1,4 Dioxan
O Diphenylether
O Eisessig (= Essigsäure 100 %)
O Essigsäure, ≤96 %
O Ethanol
O Ethanolamin
O Ethylacetat
O Ethylmethylketon
O Formaldehyd, ≤40 %
O Formamid
O Glycol (Ethylenglycol)
O Glycolsäure, ≤50%
O Glyzerin
O Harnstoff
O Heizöl (Dieselöl)
O Hexan
O Hexanol
O Hexansäure
A Iod-Iodkaliumlösung
A Iodwasserstoffsäure, ≤57 %**
O Isoamylalkohol
O Isobutanol
O Isopropanol (2-Propanol)
O Isopropylether
A Kaliumchlorid
A Kaliumdichromat
A Kaliumhydroxid
A Kaliumpermanganat
O m-Kresol
A Kupfersulfat
A Magnesiumchlorid
Medium
O Methanol
O Methoxybenzol
O Methylbutylether
O Methylformiat
O Methylpropylketon
O Milchsäure
O Mineralöl (Motoröl)
O Monochloressigsäure, 50 %
O Natriumacetat
A Natriumchlorid
A Natriumdichromat
A Natriumfluorid
A Natriumhypochlorit
A Natronlauge, ≤30%
O Nitrobenzol
O Octan
O Ölsäure
O Oxalsäure
A Perchlorsäure
O Petroleum
O Phenol
O Phenylethanol
O Phenylhydrazin
A Phosphorsäure, ≤85%
APhosphorsäure, 85% +
Schwefelsäure, 98%, 1:1
O Piperidin
O Propanol
O Propionsäure
O Propylenglycol (Propandiol)
O Propylenoxid
O Pyridin
A Quecksilberchlorid
O Salicylaldehyd
O Salicylsäure
A Salpetersäure, ≤60%*/**
A Salzsäure, ≤37%**
A Schwefelsäure, ≤98%
O Silberacetat
A Silbernitrat
O Terpentin
O Tetramethylammoniumhydroxid
O Toluol
O Weinsäure
O Xylol
A Zinkchlorid, ≤10 %
A Zinksulfat, ≤10 %

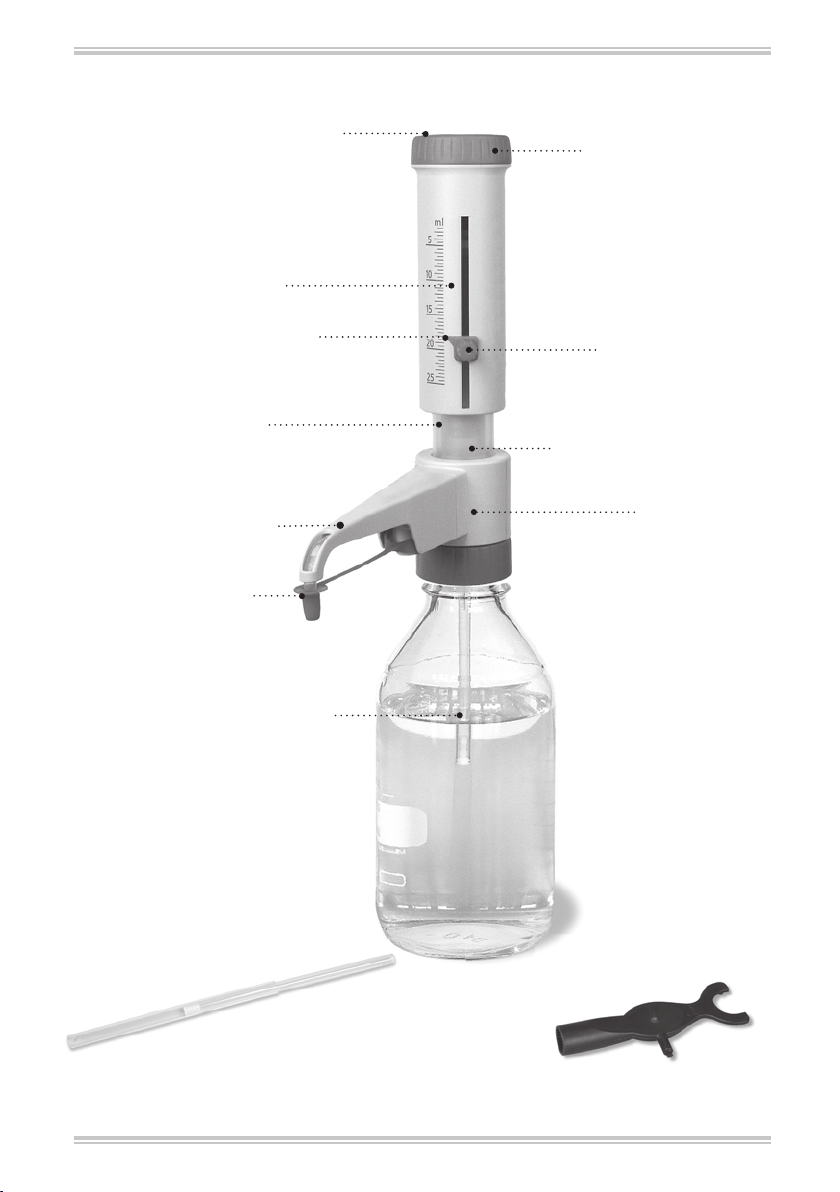

4. Bedienelemente
7
Justierabdeckung
Volumeneinstellung
Gehäuseschale
Verschlusskappe
Teleskop-Ansaugrohr
Schutzhülse/
Dosierzylinder Kolben
Montageschlüssel
Teleskop-Ansaugrohr
Ventilblock (GL 45
Flaschengewinde)
Dosierkanüle
Kolbenlager
Anzeigepfeil
1
2
8
5.1 Ist alles in der Verpackung?
In der Verpackung befinden sich:
Flaschenaufsatz-Dispenser mit Dosierkanüle, Teleskop-Ansaugrohr, Montageschlüssel, verschiedene
Flaschenadapter, ein Qualitätszertifikat und diese Gebrauchsanleitung.
2. Gerät auf die Flasche montieren und ausrichten
Gerät (Gewinde GL 45) auf die Reagenzflasche aufschrauben und die
Dosierkanüle entsprechend dem Flaschenetikett ausrichten. Dafür den
Ventilblock mit der Dosierkanüle drehen (Abb. 2).
Um Kippen zu vermeiden, bei kleinen Flaschen eine Flaschenhalterung
verwenden.

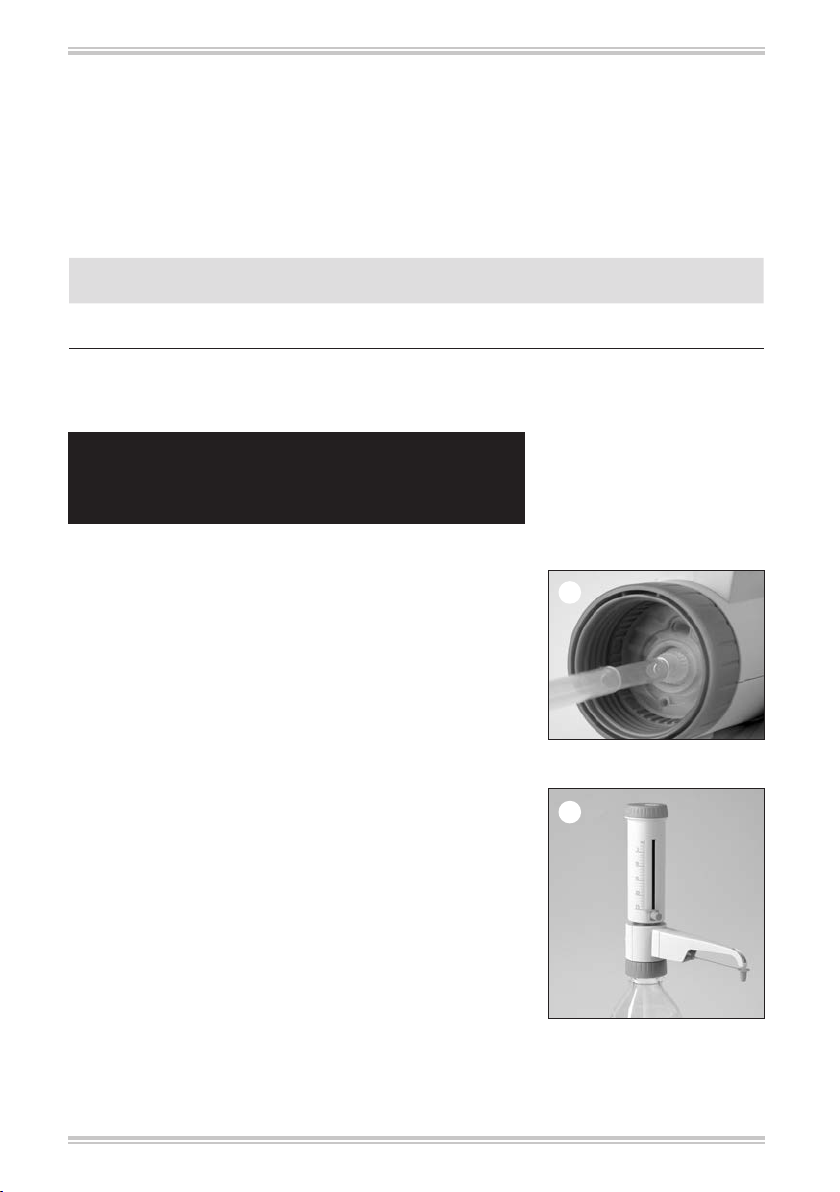

1. Ansaugrohr montieren
Länge des Teleskop-Ansaugrohres entsprechend der Flaschenhöhe ein-
stellen und montieren. Das Ansaugrohr zentrisch und vorsichtig
aufstecken, um eine Beschädigung der Olive zu vermeiden (Abb. 1).
Nennvolumen, ml Adapter für
Flaschengewinde, PP
Ansaugrohr
Länge, mm
2, 5, 10 GL 25, GL 28/S 28, GL 32, GL 38, S 40 125-240
25, 50, 100 GL 32, GL 38, S 40 170-330
5. Erste Schritte

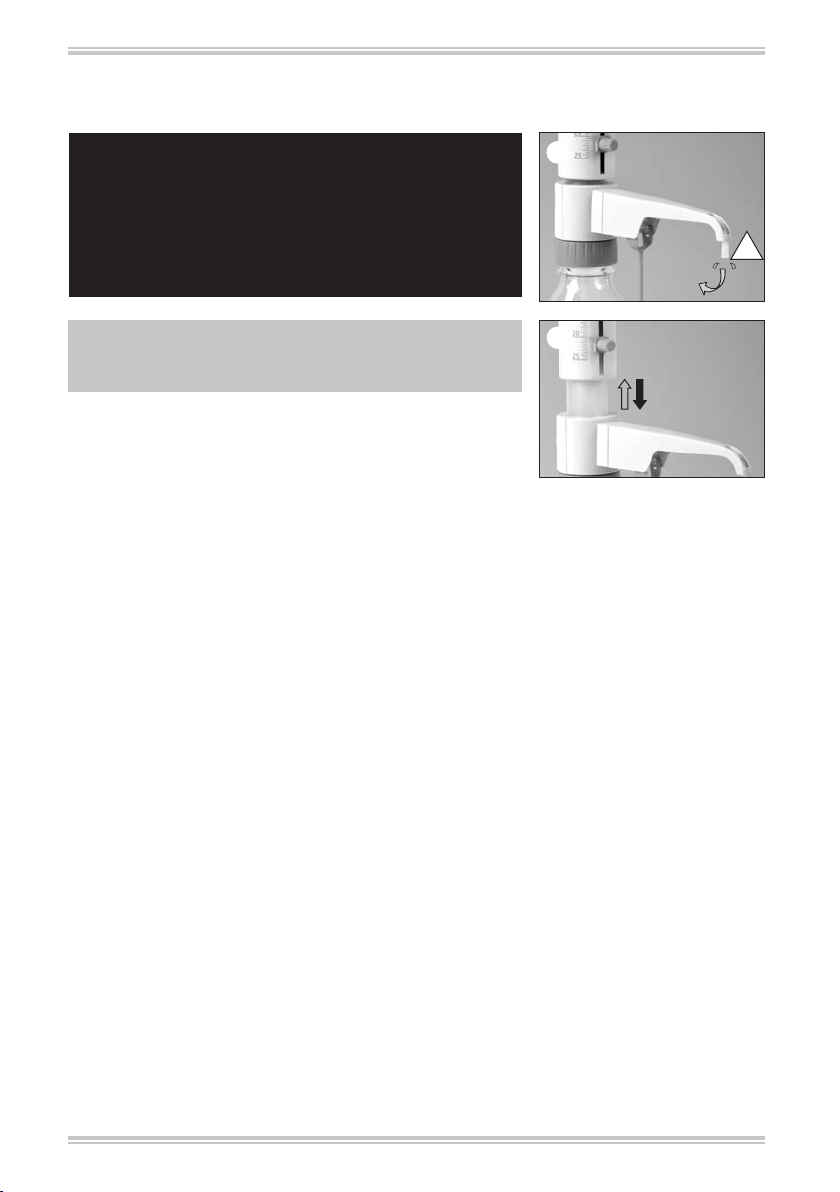

5.2 Inbetriebnahme
Warnung!
Schutzkleidung, Augenschutz und Schutzhandschuhe tragen! Alle
Sicherheitsbestimmungen befolgen sowie Einsatzgrenzen und
Einsatzbeschränkungen beachten (Seiten 4-6).
3
9
5.2 Inbetriebnahme (Fortsetzung)
Hinweis:
Für Flaschen mit abweichenden Gewindegrößen passenden
Adapter wählen.
Im Lieferumfang sind Flaschenadapter aus Polypropylen (PP)
enthalten. Diese dürfen nur für Medien eingesetzt werden, die
PP nicht angreifen. Alternativ können ETFE/PTFE-Flaschenadapter
verwendet werden (‚Zubehör‘, Seite 22). Die Eignung von ETFE/
PTFE-Flaschenadapter ist vom Anwender selbst sorgfältig zu
prüfen.
Warnung!
Gerät und Flasche nur mit Schutzhandschuhen anfassen,
insbesondere wenn gefährliche Medien eingesetzt werden.
Auf Reagenzflasche montiertes Gerät stets so tragen, wie in
Abb. 3 gezeigt!
2
30 mm
1
!
10
Hinweis:
Vor dem ersten Gebrauch das Gerät gründlich spülen und die
ersten Dosierungen verwerfen. Spritzer vermeiden.
Warnung!
Schutzkleidung, Augenschutz und Schutzhandschuhe tragen!
Kolben nie niederdrücken, solange die Dosierkanüle mit der
Verschlusskappe verschlossen ist! Verspritzen von Reagenz
vermeiden! In der Verschlusskappe können sich Medienreste
ansammeln. Langsam dosieren, um Spritzer zu vermeiden. Alle
Sicherheitsbestimmungen befolgen sowie Einsatzausschlüsse und
-beschränkungen beachten (Seiten 4-6)!
6. Entlüften
1. Verschlusskappe abziehen und Dosierkanüle öffnen (Abb. 1).
Um Spritzer zu vermeiden, die Öffnung der Dosierkanüle an die
Innenseite eines geeigneten Auffanggefäßes halten.
2. Zum Entlüften den Kolben ca. 30 mm hochziehen und bis zum
unteren Anschlag niederdrücken (Abb. 2). Diesen Vorgang solange
wiederholen, bis im Zylinder keine Luftblasen mehr auftreten.
Indice
Lingue:
