Instrucciones de seguridad
Nomenclatura
Advertencia /
Precaución
Advertencia : Este símbolo va a acompañado de aclaraciones sobre temas de extremo peligro.
Si los usuarios ignoran este símbolo y utilizan el aparato de forma incorrecta, las
consecuencias pueden ser muy graves o de muerte.
Precaución : Este símbolo va a acompañado de aclaraciones sobre temas de cierto peligro.
Si los usuarios ignoran este símbolo y utilizan el aparato de forma incorrecta, las
consecuencias pueden ser de daños en el hogar o en pertenencias.
Nomenclatura
Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría
ocasionar daños físicos o perjuicios al equipo.
Prohibido.
Es importante leer y entender en todo momento.
No desensamblar.
Cualquier cambio o modificación no aprobado expresamente por personal cualificado podría significar
que no es una persona con autoridad para utilizar este dispositivo.
Siempre debe asegurarse de que el disco no contenga una grieta antes de utilizarlo. Si el disco tiene
una grieta (especialmente en el área del círculo central), se recomienda hacer una copia
inmediatamente y usar la copia en su lugar. Cuando se utiliza continuamente un disco agrietado, el
tamaño de la grieta tenderá a crecer y tarde o temprano el disco quedará inservible.
No utilice discos de baja calidad (por ejemplo, productos ilegales, con rasguños o dañados).
iInstrucciones de seguridad
I
Instalación

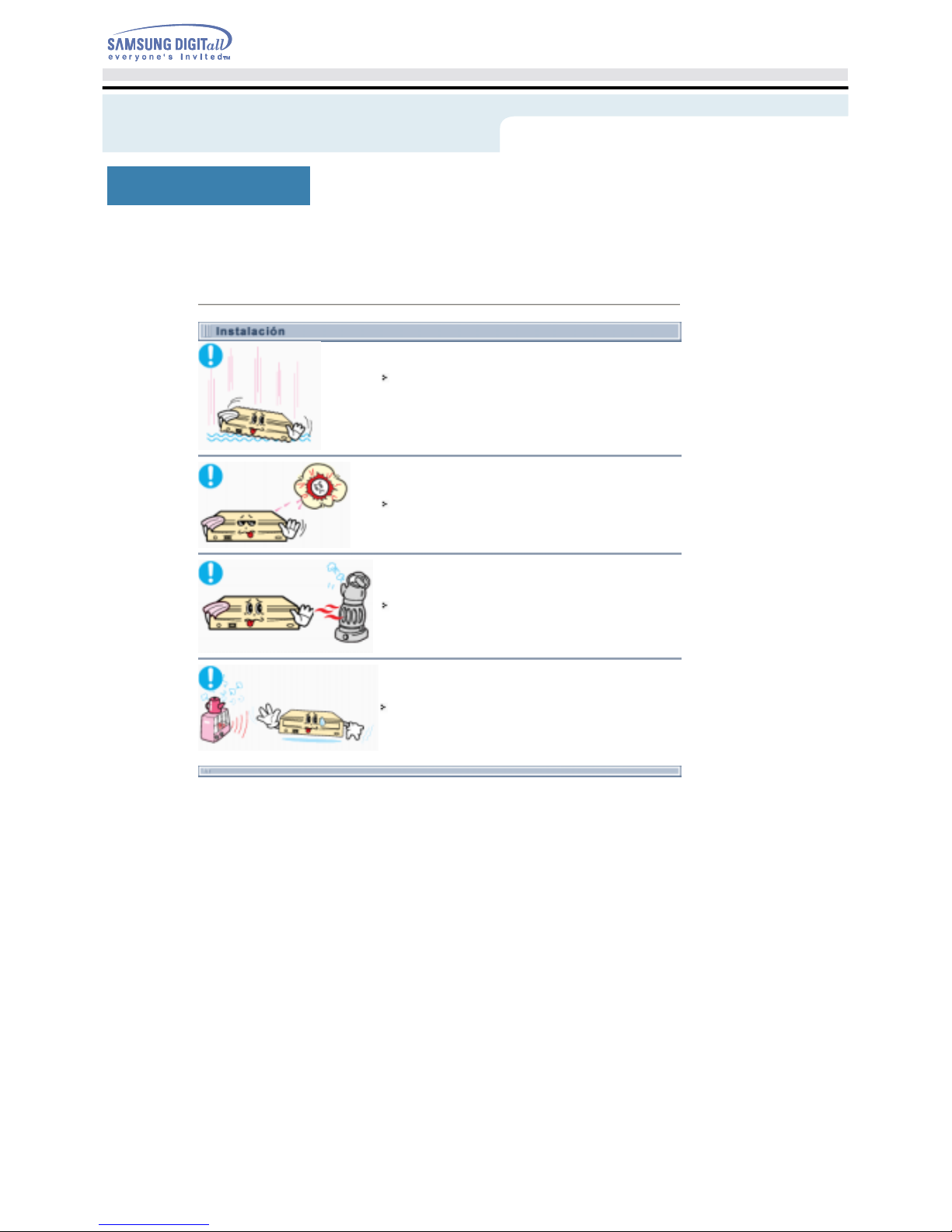

Coloque la unidad en una superficie horizontal.
- Si no se hace así, es posible que el dispositivo caiga a una
superficie dura y se produzca un daño o un problema de
funcionamiento.
No exponga la unidad a la luz directa del sol.
Evite los entornos de baja o elevada temperatura.
Evite los entornos de humedad elevada.
iInstrucciones de seguridad
I
Mientras está
en funcionamiento

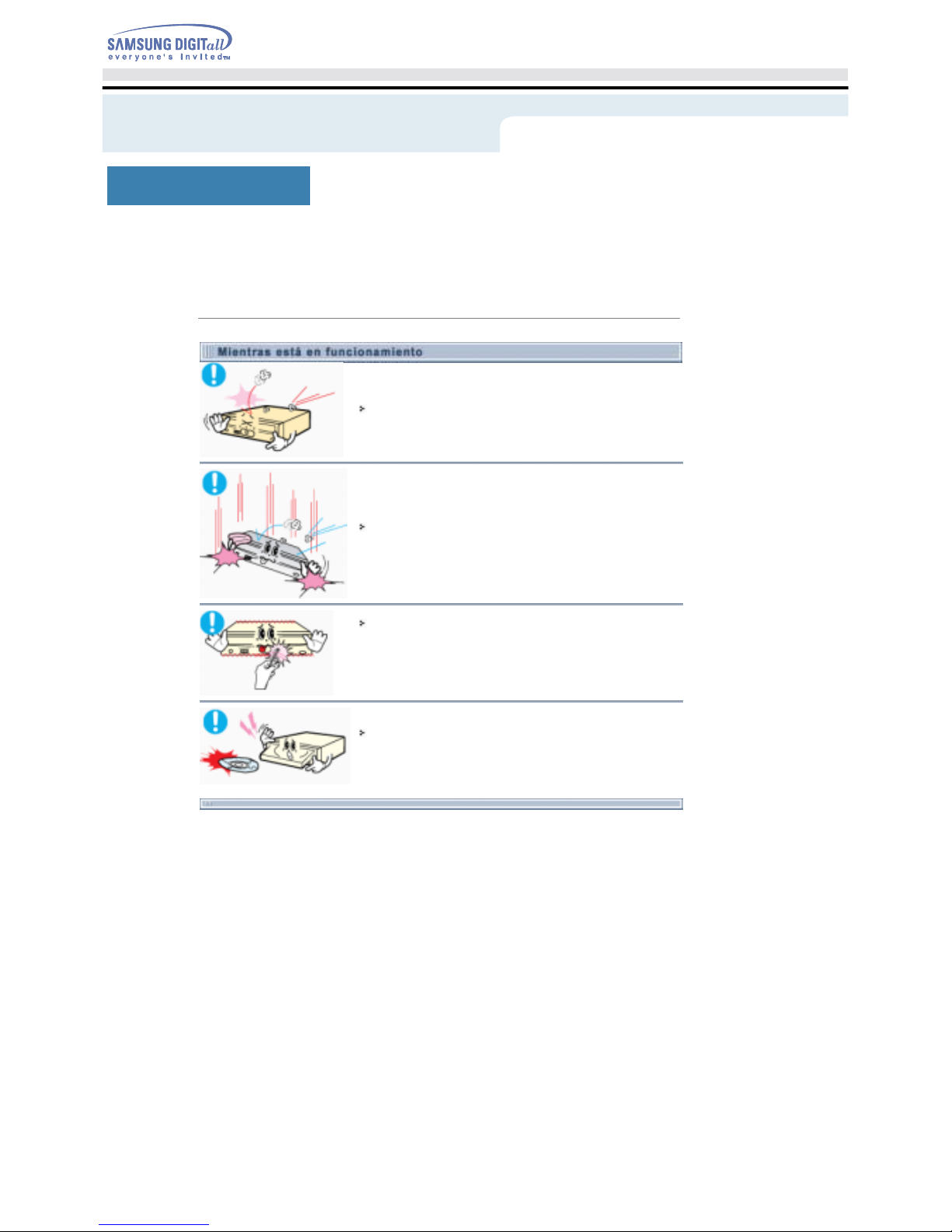

Trátelo con cuidado para evitar daños producidos por un golpe.
Evite que caiga al suelo y que se someta a golpes fuertes.
- Puede provocar daños o un funcionamiento incorrecto en la unidad.
No mueva la unidad mientras esté en funcionamiento y no intente abrir
la bandeja a la fuerza.
Aseg
úrese de cerrar todas las aplicaciones antes de abrir la bandeja y
utilice siempre el botón de abrir o cerrar.
- No inserte ningún objeto puntiagudo en la apertura de emergencia
mientras esté en funcionamiento.
No utilice discos agrietados, deformados o dañados.
- En especial, un disco con una grieta en las pistas del interior puede
romperse mientras está en funcionamiento.
Otros
Instrucciones de seguridad

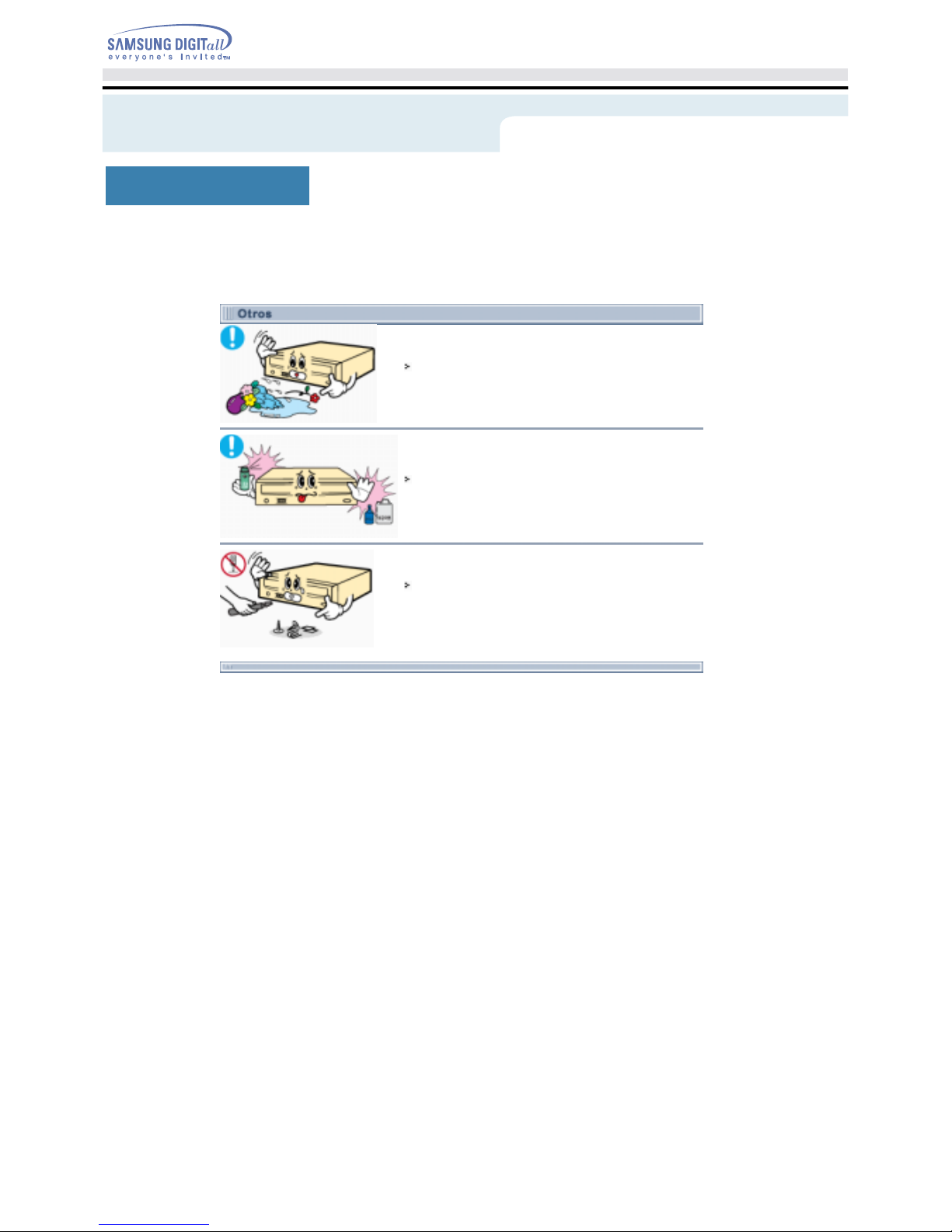

Jamás permita que entren partículas de comida o sustancias
ajenas a la caja de la unidad.
Para protección frente al riesgo de fuego, no derrame líquidos
como el alcohol o el benceno en la unidad.
No desmonte, intente reparar o modifique la unidad sin
autorización expresa en el manual.
- Para reducir el riesgo de daños, electrocución y fuego,
Parte Delantera
Introducción

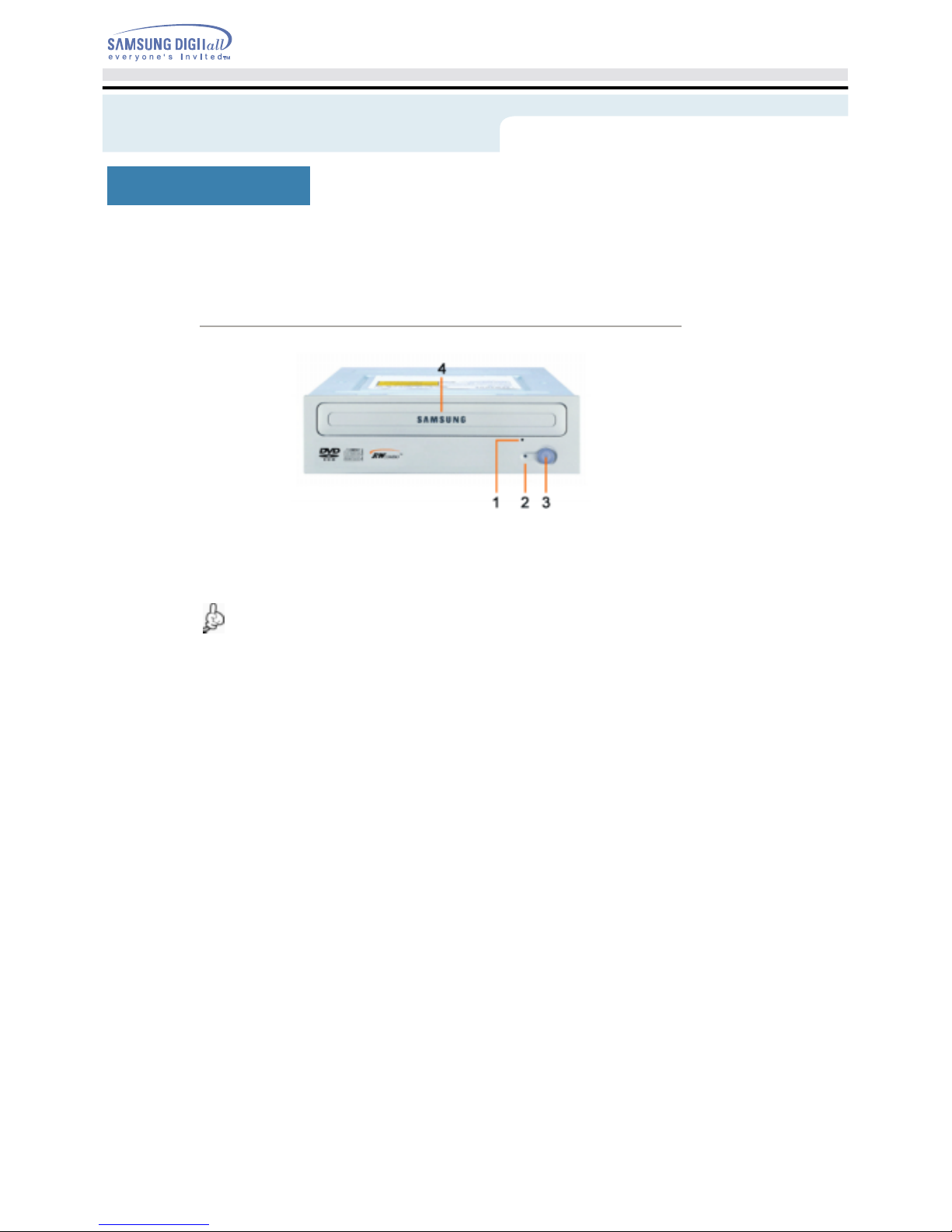

1. Orificio de expulsión de emergencia (si el compartimento no se abre al ulsar el Botón de expulsión (eject),
apague el ordenador inserte un objeto fino o un clip enderezado en el orificio y empuje con fuerza)
2. Luz indicadora.
3. Botón de expulsión (eject)
4. Compartimento del disco (al pulsar el botón de expulsión (Eject), el compartimento se abre y cierra
automáticamente)
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Parte Posterior
Introducción

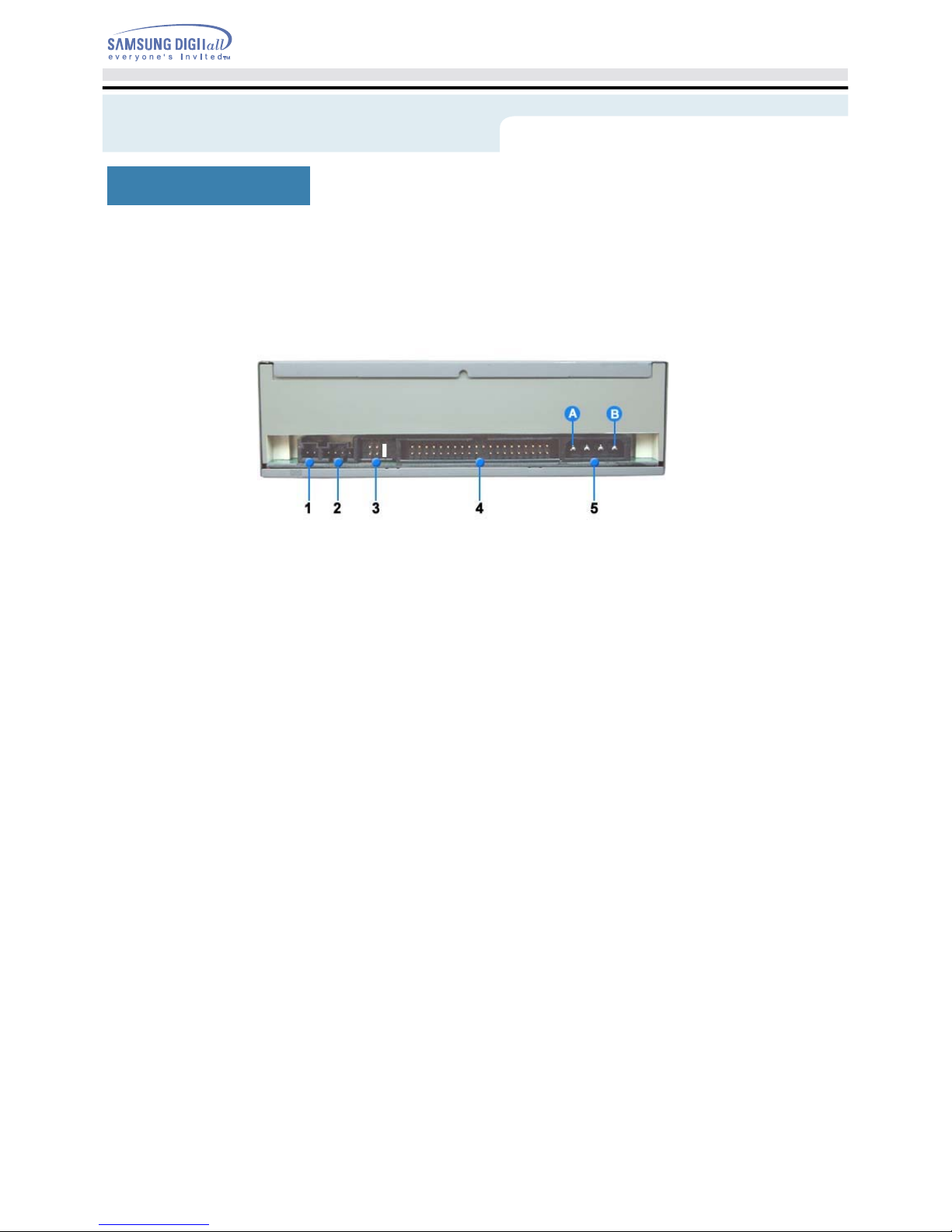

1. Terminal de salida de sonido digital de dos patillas para su uso con una tarjeta de sonido o MPEG
compatibles con sonido digital.
2. Terminal de salida de sonido de cuatro patillas para su uso con una tarjeta de sonido (para obtener
información adicional, consulte la documentación que se adjunta con la tarjeta de sonido)
3. Terminal de selección maestro/esclavo.
4. Conector de interfaz E-IDE del host de 40 patillas.
5. Terminal de alimentación de 4 patillas.
(A : +5V DC)
(B : +12V DC)
Para instalar la unidad de CD grabable/regrabable en el PC, lleve a cabo lo siguiente.
Aseg
úrese de usar los tornillos estandar (M3 X 6) incluidos. Es posible provocar algún desperfecto si se
utilizan otro tipo de tornillos.
Instalación de la unidad de CD grabable/regrabable

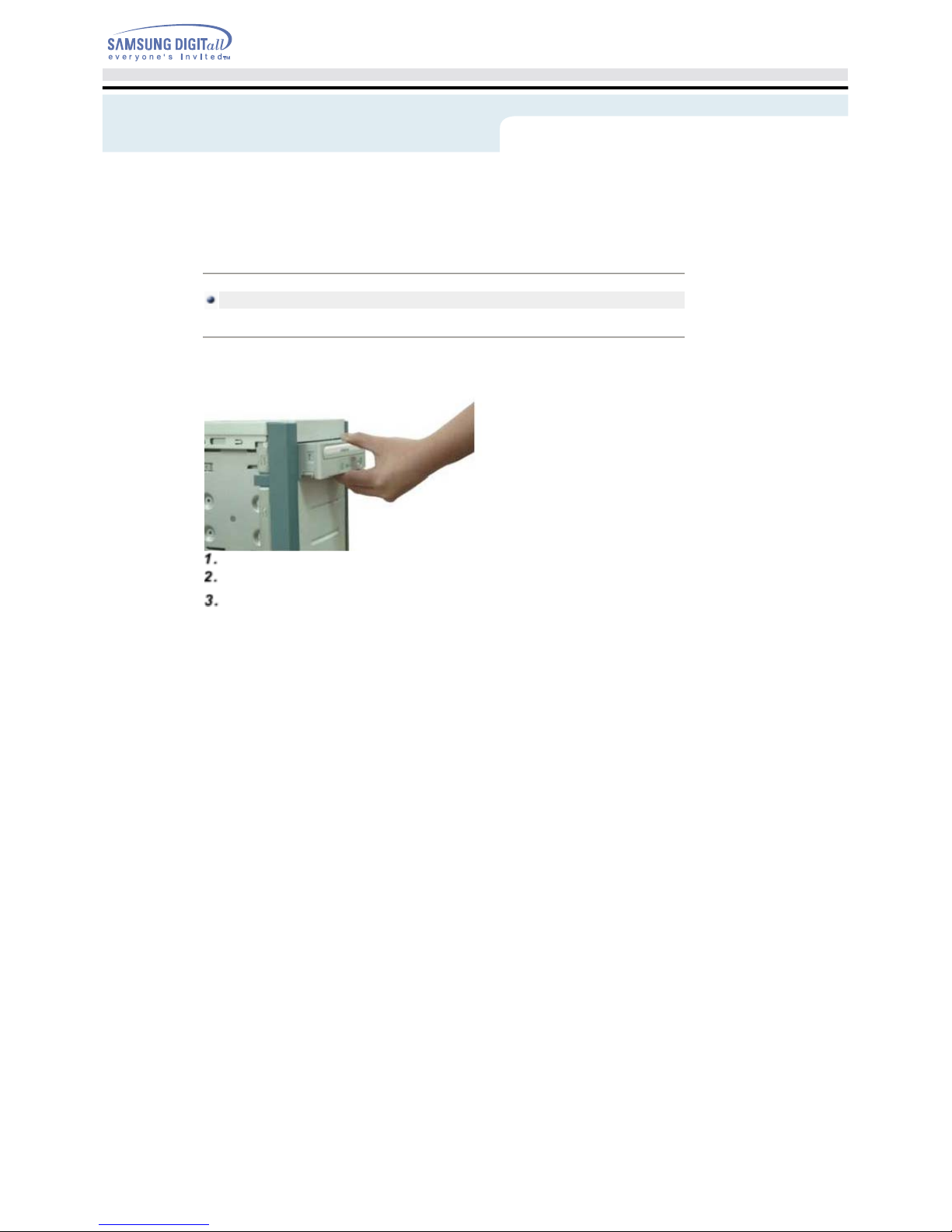

Asegúrese de que el PC está apagado y desenchufado de cualquier fuente de alimentación.
En caso necesario, fije una abrazadera horizontal a ambos laterales de la unidad.
Retire la tapa de una ranura de ampliación que esté disponible e instale la unidad de COMBO, como se
muestra en la ilustración.
Instalación
Instalación
Conexión de los cables

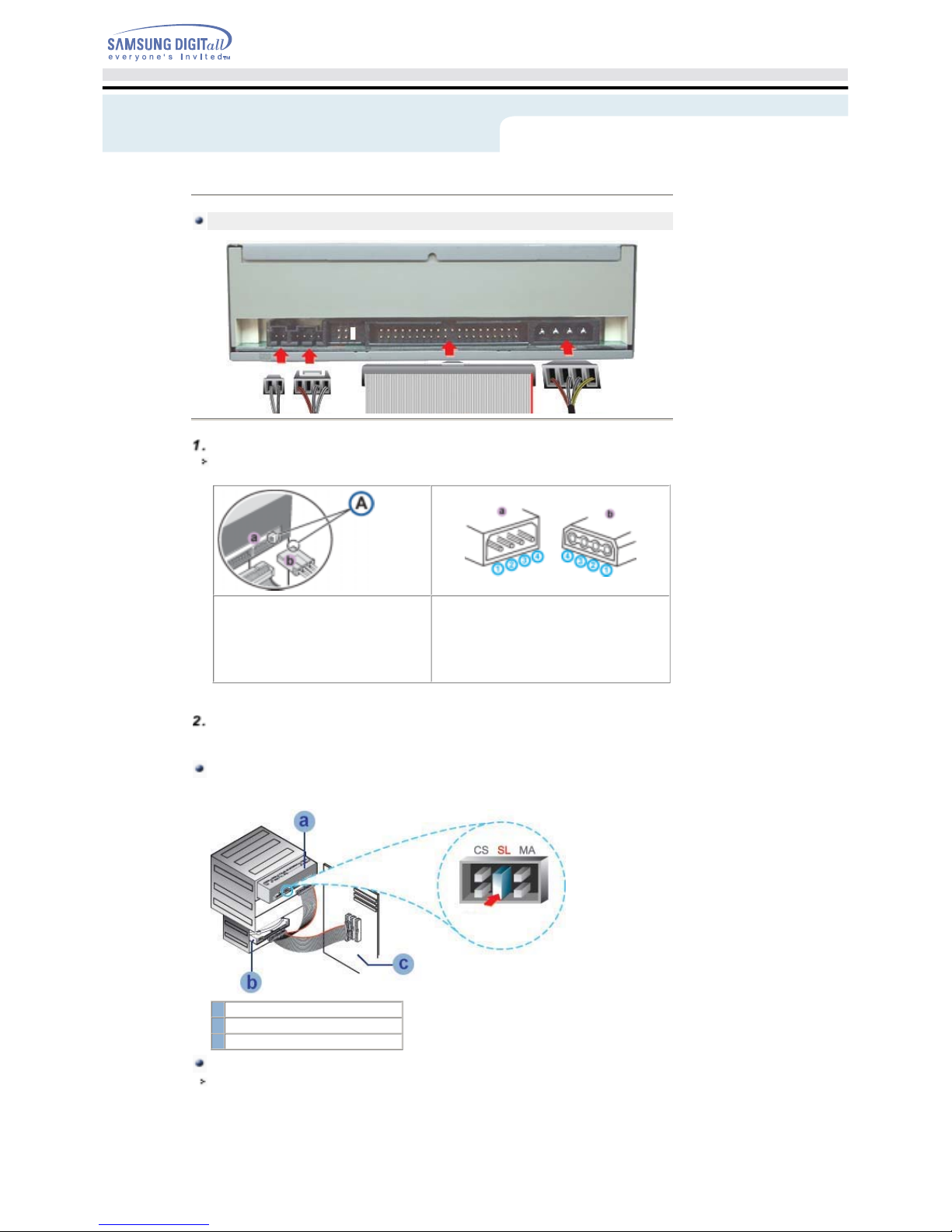

Conexión del cable de alimentación
El cable de alimentación de 4 patillas de la unidad de alimentación interna debe estar conectado al
terminal de alimentación situado en la parte posterior de la unidad de CD grabable/regrabable.
A -Vista de corte
1+5V DC
2Ground
3Ground
4+12V DC
Nota : Un cable de energía eléctrica mal conectado podría causar problemas. Verifique la dirección del
conector de energía y el lado inclinado del drive Optical antes de la conexión.
Conexión del cable E-IDE
Inserte el cable IDE (40-pin), el cual está conectado al disco duro, al terminal de interface.
(Coloque la línea roja del cable cerca al Pin 1)
Cuando se usa un cable E-IDE
Conecte el cable al dispositivo SL (Esclavo) del Terminal de Selección Maestro/Esclavo de la parte
posterior del drive Optical.
a : Optical Drive (Escoja el Jumper SL)
b: HDD
c: Tablero madre

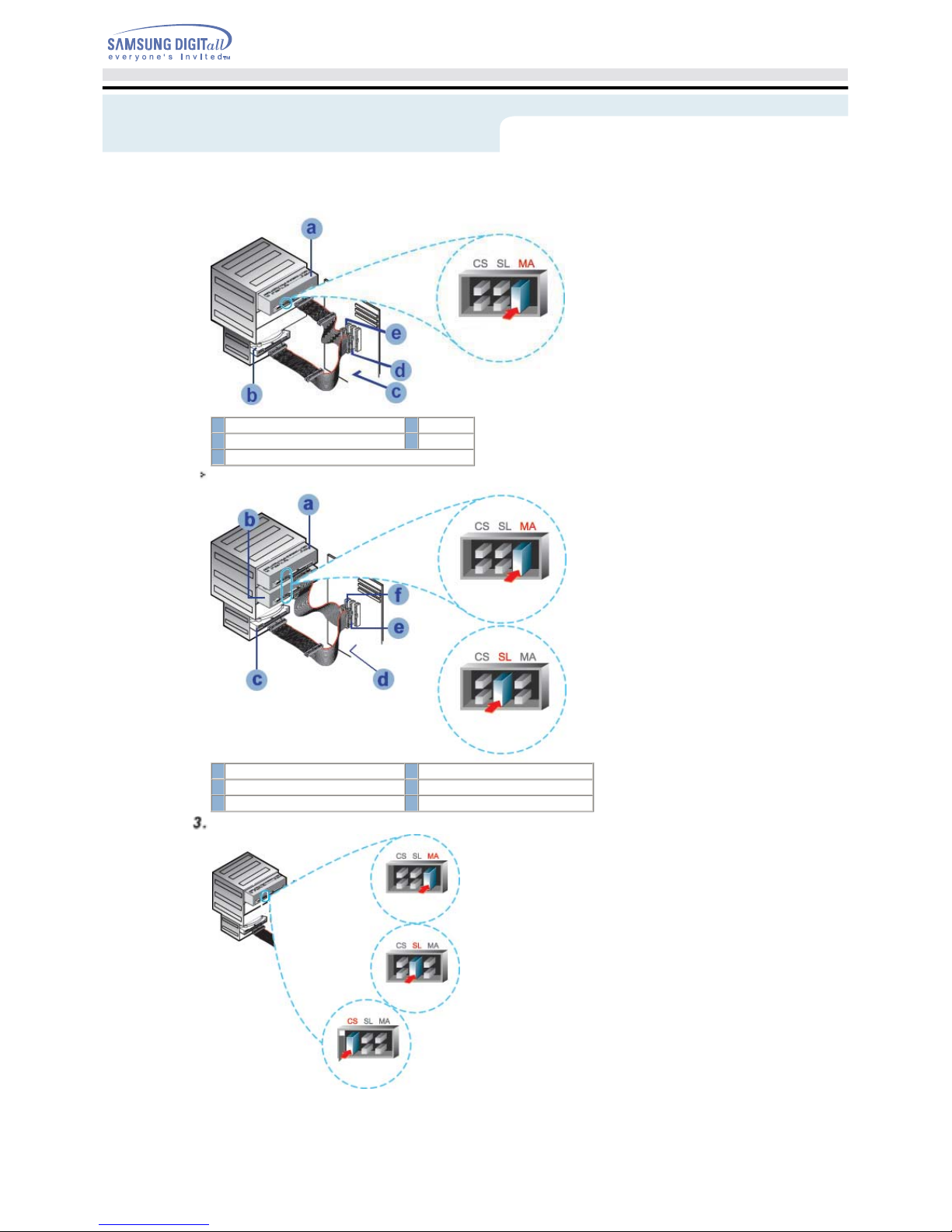

Cuando se usa dos cables E-IDE
Si hay sólo un drive Optical, seleccione el MA (Maestro)
Instalación
a : Optical Drive (Escoja el Jumper MA) b : HDD
c: Tablero madre d: Primary 1
e: Secondly 1
Si hay dos drives Optical, seleccione el MA (Maestro) / SL (Esclavo)
a : Optical Drive (Escoja el Jumper MA)
b: Optical Drive (Escoja el jumper SL)
c: HDD d: Tablero madre
e: Primary 1 f: Secondly 1
Instalación de un jumper en el Terminal de Selección Maestro/Esclavo.
