Introducción

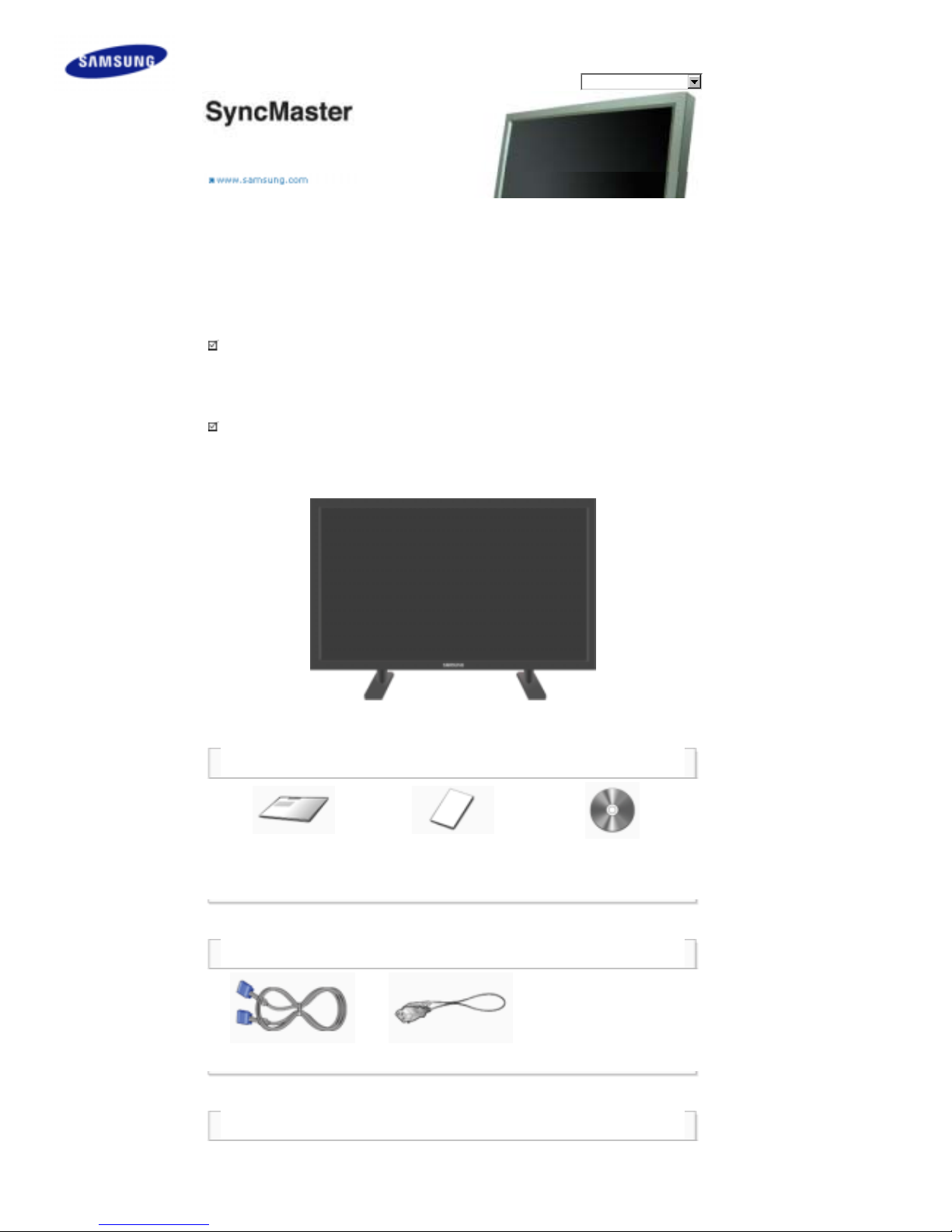

Contenido del paquete

Nota

• Compruebe que los siguientes elementos se incluyan con el monitor.

Si falta algún elemento, contáctese con su proveedor.

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Nota

• No deje el aparato en el suelo.

Monitor

Manual

Guía de Instalación Rápida

Documento de garantía

(no esta disponible en todas

las localidades)

Guide de l’utilisateur,

logiciels MDC,

MagicNet

Cable

Cable de señal Cordón eléctrico

Otros

Instrucciones de seguridad

Introducción

Contenido del paquete

Su monitor

Disposición mecánica

Conexiones

Uso del software

Ajuste del monitor

Resolución de problemas

Especificaciones

Information

Apéndice

Control remoto

Baterías (AAA X 2)

(no esta disponible en todas

las localidades)

Conector adaptador BNC

a RCA.

Se vende por separado

Kit de montaje en la pared Cable DVI Cable BNC

Cable LAN

Su monitor

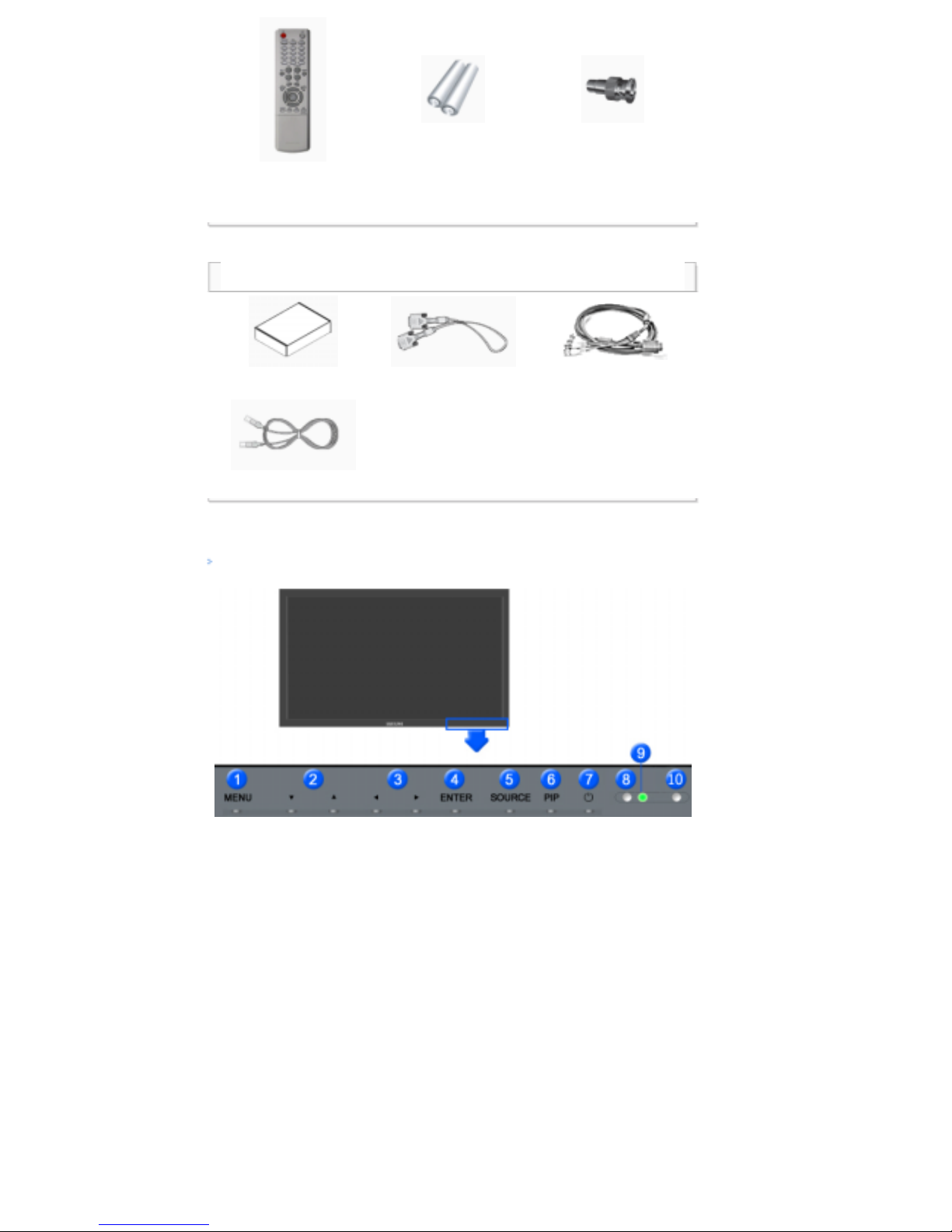

Parte Delantera

1) MENU

Abre el menú OSD. También se usa para salir del menú OSD o volver al menú anterior.

2) Botón Arriba-Abajo

Mueve verticalmente desde un elemento de menú a otro o ajusta los valores del menú seleccionados.

3) Botón Izquierda-Derecha / Botón Volumen

Mueve horizontalmente desde un elemento de menú a otro o ajusta los valores del menú seleccionados.

También ajusta el volumen del audio.

4) ENTER

Botón Source (Fuente) Se usa para seleccionar el menú OSD.

5) SOURCE

Cambia desde modo de pantalla PC a modo de pantalla Video.

Cambiar la fuente se permite solamente para los dispositivos externos que están conectados con el

monitor en ese momento.

[PC] →[BNC] →[DVI] →[AV] →[S-Video] →[Component] →[HDMI] →[MagicNet]

>> Haga clic aquí para ver una secuencia de animación.

6) PIP

Pulse este botón para controlar la ventana PIP.

No se puede solapar más de un PIP en la pantalla, puesto que BNC y el componente utilizan el mismo

terminal.

>>Haga clic aquí para ver una secuencia de animación.

•PC

V / S-Video / Component / HDMI Modo

•BNC

V / S-Video / HDMI Modo

•DVI

V / S-Video / Component / DVI-Video / HDMI Modo

•AV / S-Video

PC / BNC / DVI Modo

•Componente

PC / DVI Modo

•HDMI

PC / BNC Modo

7) Energía

Use este botón para encender y apagar el monitor.

8) Sensor del brillo

La función Sensor del brillo del producto detecta automáticamente el brillo ambiental gracias a un sensor

de brillo y ajusta éste consecuentemente.

9) Indicador de encendido

Use este botón para encender y apagar el monitor.

10) Sensor de control remoto

Oriente el control remoto hacia esta zona del monitor.

Nota

•VeaAhorrador de Energía, descrito en el manual, para mayor información en lo referente a las funciones

de ahorro de energía. Para ahorrar energía, apague el monitor cuando no lo necesite o cuando no lo use

por periodos largos de tiempo.

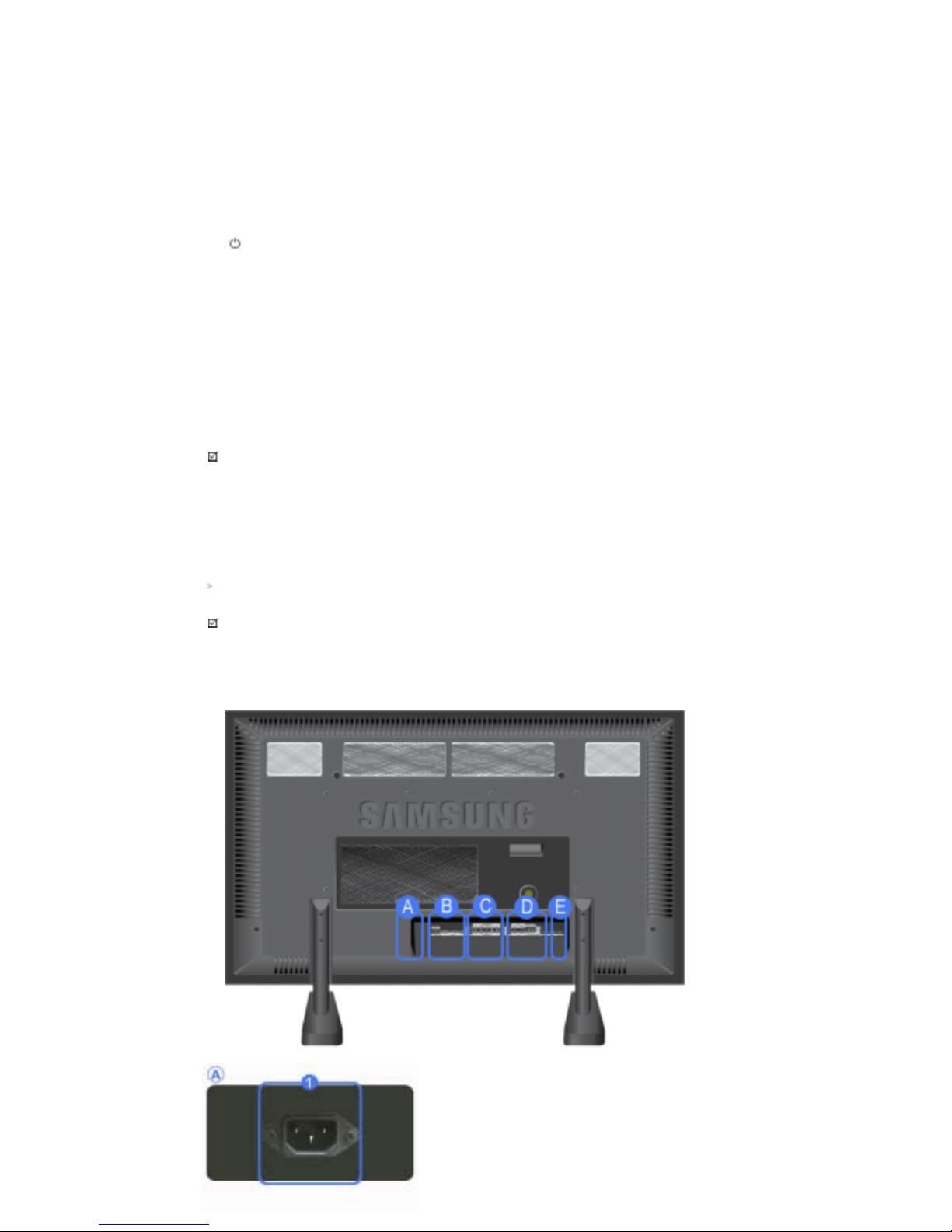

Parte Posterior

Nota

• Para más información referente a las Conexiónes de cable, véase Conexión de cables en Instalación. La

disposición trasera del monitor puede variar levemente dependiendo del modelo del monitor.

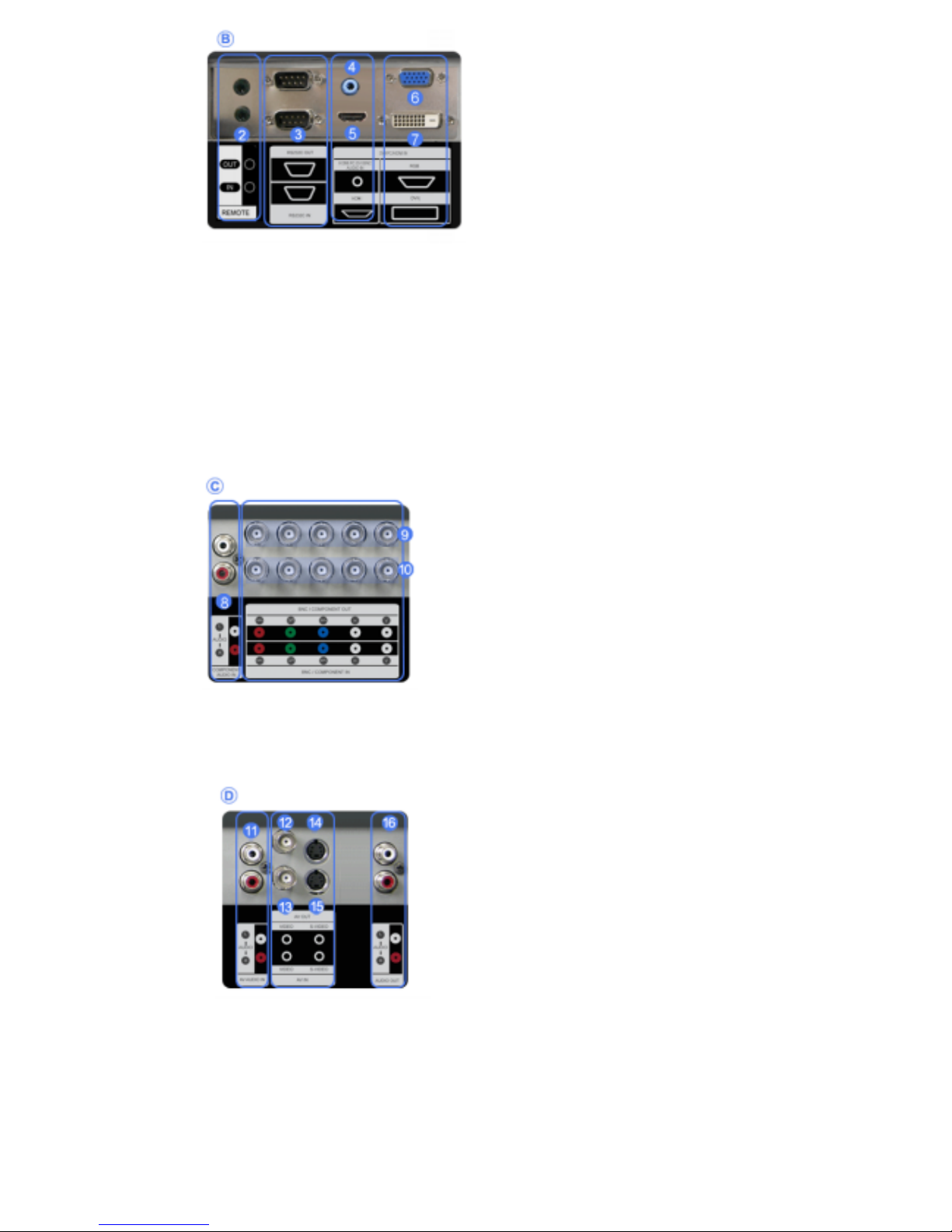

1) POWER IN (Toma de corriente)

Cable de alimentación, Conexiónes en el monitor y

enchufe de pared.

2) REMOTE OUT/IN

Se puede usar un mando a distancia por cable;

para ello debe conectarlo al monitor.

3) RS232C OUT/IN (Puerto serie RS232C)

Puerto de programa de MDC (Multiple Display

Control, Control de dispositivos múltiples)

4) DVI / PC / HDMI IN [HDMI/PC/DVI/BNC

AUDIO IN] (Terminal de connexion audio

(entrée) PC/DVI/BNC)

5) DVI / PC / HDMI IN [HDMI]

Mediante un cable HDMI conecte el terminal

HDMI de la parte posterior del monitor con el

terminal HDMI del dispositivo de salida digital.

6) DVI / PC / HDMI IN [RGB] (Terminal de

conexión de vídeo de PC)

Usando el D-SUB de 15 contactos - modo PC

(PC Analógico)

7) DVI / PC / HDMI IN [DVI(HDCP)] (Terminal

de conexión de vídeo de PC)

Usando el DVI-D a DVI-D - modo DVI (PC

digital)

8) COMPONENT AUDIO IN [L-AUDIO-R]

(Terminal de connexion audio (entrée)

compuesta)

9) BNC/COMPONENT OUT [R/PR, G/Y, B/PB, H,

V] (Terminal de conexión de vídeo de BNC /

Terminal de conexión de señal compuesta

(salida))

Conexión BNC (PC Analógico): conexión del puerto

R, G, B, H, V

Conexión de señal compuesta: conexión del puerto

PR, Y, PB

10) BNC/COMPONENT IN [R/PR, G/Y, B/PB, H, V]

(Terminal de conexión de vídeo de BNC /

Terminal de conexión de señal compuesta

(entrada))

11) AV AUDIO IN [L-AUDIO-R](Terminal de

conexión de audio compuesto) (entrada)

12) AV OUT [VIDEO] (Terminal de conexión de

Vídeo) : Modo de AV (salida)

13) AV IN [VIDEO] (Terminal de conexión de

Vídeo) (entrada)

14) AV OUT [S-VIDEO] (Terminal de conexión de

S-Vídeo) : Modo de S-Vídeo (salida)

15) AV IN [S-VIDEO](Terminal de conexión de S-

Vídeo) (entrada)

16) AUDIO OUT [L-AUDIO-R] (Terminal de

conexión de audio compuesto) (salida)

Salida del monitor: conexión de PC, DVI y BNC

17) LAN (Terminal de conexión LAN)

18) USB (Terminal de conexión USB)

Teclado/ratón, dispositivos compatibles de

almacenamiento masivo.

Nota

• El número de monitores que se pueden conectar con la salida del bucle puede variar según el cable, la

fuente de la señal, etc. Se pueden conectar diez monitores con un cable si no hay daños en éste ni en la

fuente de señal.

Nota

•VeaConexión del Monitor para mayor información en lo referente a las Conexiónes de cable.

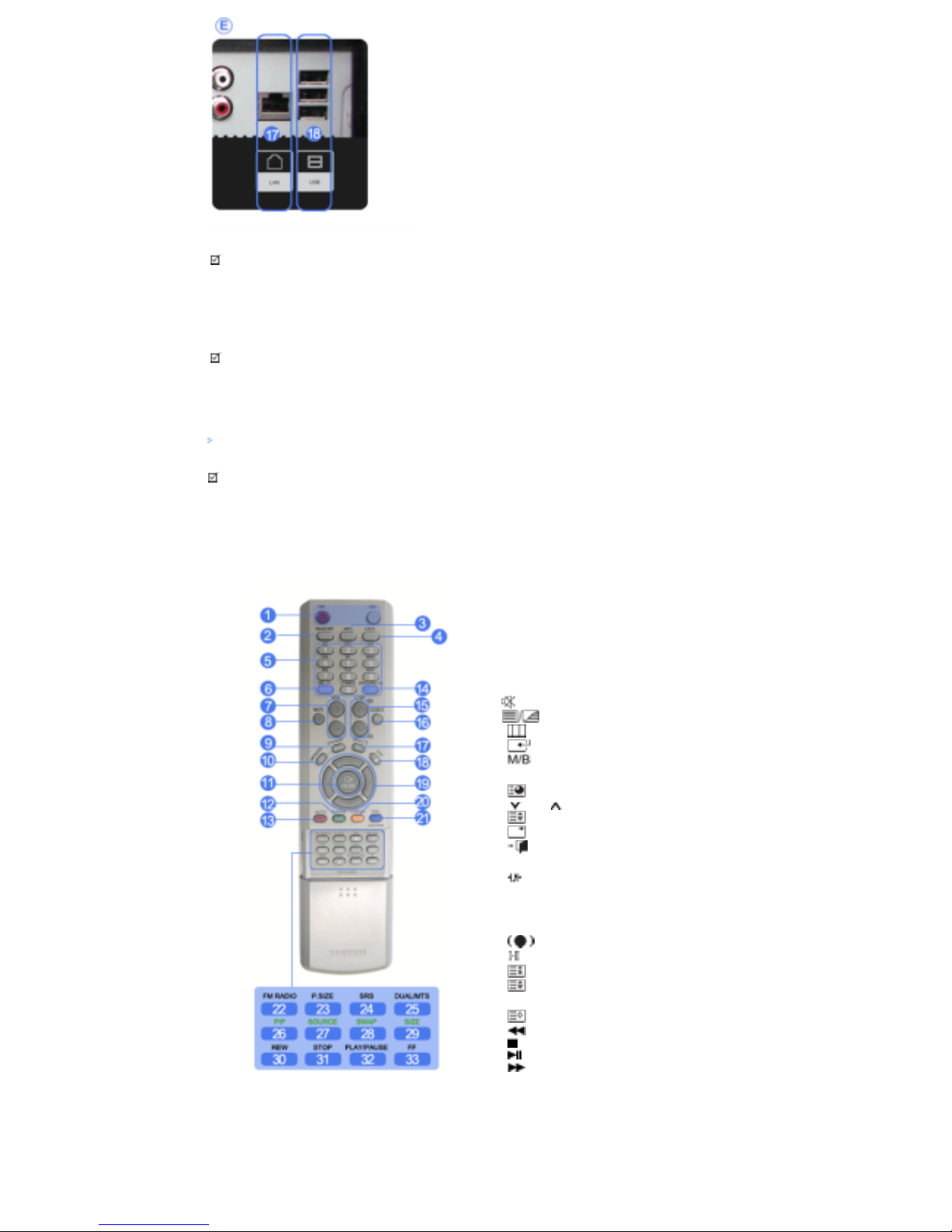

Control remoto

Nota

• El funcionamiento del mando a distancia puede verse entorpecido por un televisor o algún otro dispositivo

electrónico utilizado cerca del monitor, provocando un funcionamiento incorrecto debido a las

interferencias con la frecuencia.

1. ON / OFF

2. MAGICNET

3. MDC

4. LOCK

5. Botón MagicNet

6.+100 -/--

7. VOL

8. MUTE

9. TTX/MIX

10. MENU

11. ENTER

12. P.MODE

13. AUTO

14. ENTER/PRE-CH

15 . CH/P

16. SOURCE

17. INFO

18. EXIT

19. Arriba-abajo Izquierda-derecha

20. S.MODE

21. STILL

22. FM RADIO

23. P.SIZE

24. SRS

25. DUAL/MTS

26. PIP

27. SOURCE

28. SWAP

29. SIZE

30. RE

31. STOP

32. PLAY/PAUSE

33. FF

1) ON / OFF

Enciende y apaga el monitor.

2) MAGICNET

Botón de Inicio rápido de Magicnet.

3) MDC

Botón de Inicio rápido de MDC.

4) LOCK

Este botón activará o desactivará todas las teclas de función tanto del mando a distancia como del monitor

excepto los botones de encendido y LOCK.

5) Botón MagicNet

Use estos botones para MagicNet.

• Letras y números: use estos botones para escribir una dirección de Internet.

• DEL: utilícelo para retroceder.

• SYMBOL: utilícelo para escribir signos. (.O_-)

• ENTER: utilícelo para el comando intro.

6) +100 -/--

Púlselo para seleccionar los canales superiores al 100.

Por ejemplo, para seleccionar el canal 121 pulse “+100” y, a continuación, pulse “2” y “1”.

- Esta función no está disponible para este monitor.

7) - VOL +

También ajusta el volumen del audio.

8) MUTE

Interrumpe (silencia) la salida de audio temporalmente.

Aparece en la esquina inferior izquierda de la pantalla.

El audio se reanuda si se pulsa el botón Silencio o El sonido vuelve si se pulsa Mute, + o – en el modo

Mute (Silencio).

9) TTX/MIX

Los canales de TV proporcionan servicios informativos escritos vía teletexto.

[TTX / MIX se utiliza principalmente en Europa. ]

10) MENU

Abre el OSD y activa un elemento del menú resaltado.

11) ENTER

Activa un elemento del menú resaltado.

12) P.MODE

Cuando se pulsa este botón, el modo actual se visualiza en la parte inferior central de la pantalla.

AV / S-Video /Component Mode : P.MODE

El monitor tiene cuatro configuraciones automáticas de imagen que vienen predefinidas desde fábrica.

Pulse el botón otra vez para cambiar entre los modos configurados previamente disponibles. ( Dinámico

Normal Cine Favorito )

PC / DVI Mode : M/B ( MagicBright™ )

MagicBright™ es una función nueva que proporciona un entorno de visualización óptimo en función del

contenido de la imagen que está mirando.

Pulse el botón otra vez para cambiar entre los modos configurados previamente disponibles. ( Diversión

Internet Texto Favorito )

13) AUTO

Ajusta la visualización de la pantalla automáticamente. (PC)

14) ENTER/PRE-CH

Este botón se usa para volver al canal utilizado anteriormente.

- Esta función no está disponible para este monitor.

15) CH/P

En el modo TV, selecciona los canales de TV.

- Esta función no está disponible para este monitor.

16) SOURCE

Cambia desde modo de pantalla PC a modo de pantalla Video.

17) INFO

La información actual de la imagen se visualiza en la esquina superior izquierda de la pantalla.

18) EXIT

Sale de o cierra la pantalla del menú.

19) Botones Arriba-Abajo e Izquierda-Derecha

Mueve horizontalmente, verticalmente desde un elemento de menú a otro o ajusta los valores del menú

seleccionados.

20) S.MODE

Cuando se pulsa este botón, el modo actual se visualiza en la parte inferior central de la pantalla.

Cuando pulse este botón, el modo de audio actual se muestra en la esquina inferior izquierda de la

pantalla.

Pulse el botón otra vez para cambiar entre los modos configurados previamente disponibles.

( Normal →Música →Cine →Diálogo →Favorito )

21) STILL

Pulse una vez el botón para congelar la pantalla. Púlselo otra vez para descongelar.

22) FM RADIO

Enciende o apaga FM Radio (Radio FM).

En el modo PC/DVI, sólo configura SOUND (SONIDO) como FM Radio (Radio FM).

En el modo general de Video SOURCE (FUENTE de vídeo), configura FM RADIO (RADIO FM), apagando

la pantalla.

En las zonas donde la señal es débil, puede haber ruido de fondo durante una emisión de FM.

- Esta función no está disponible para este monitor.

23) P.SIZE

Púlselo para cambiar el tamaño de pantalla.

24) SRS

SRS

25) DUAL/MTS

- Esta función no está disponible para este monitor.

DUAL-

Utilice el botón DUAL en el mando a distancia para seleccionar Estéreo o Mono cuando el monitor está en

el modo TV.

MTS-

Puede seleccionar el modo MTS (Multichannel Television Stereo).

26) PIP

Avance rápido

27) SOURCE

MagicBright

28) SWAP

Intercambio del Descripción de la imagen PIP y de la imagen principal.

La imagen de la ventana PIP aparecerá en la pantalla principal, y la imagen de la pantalla principal

aparecerá en la ventana PIP.

29) SIZE

Drag

30) REW

Rebobinar

31) STOP

Parar

32) PLAY / PAUSE

Reproducir/Pausa

33) FF

Avance rápido

Seleccionar idioma Página principal

Modelo

El aspecto externo y el color del producto pueden variar dependiendo del modelo; las especificaciones del

producto se pueden cambiar sin previo aviso para la mejora del rendimiento.

Conexiones

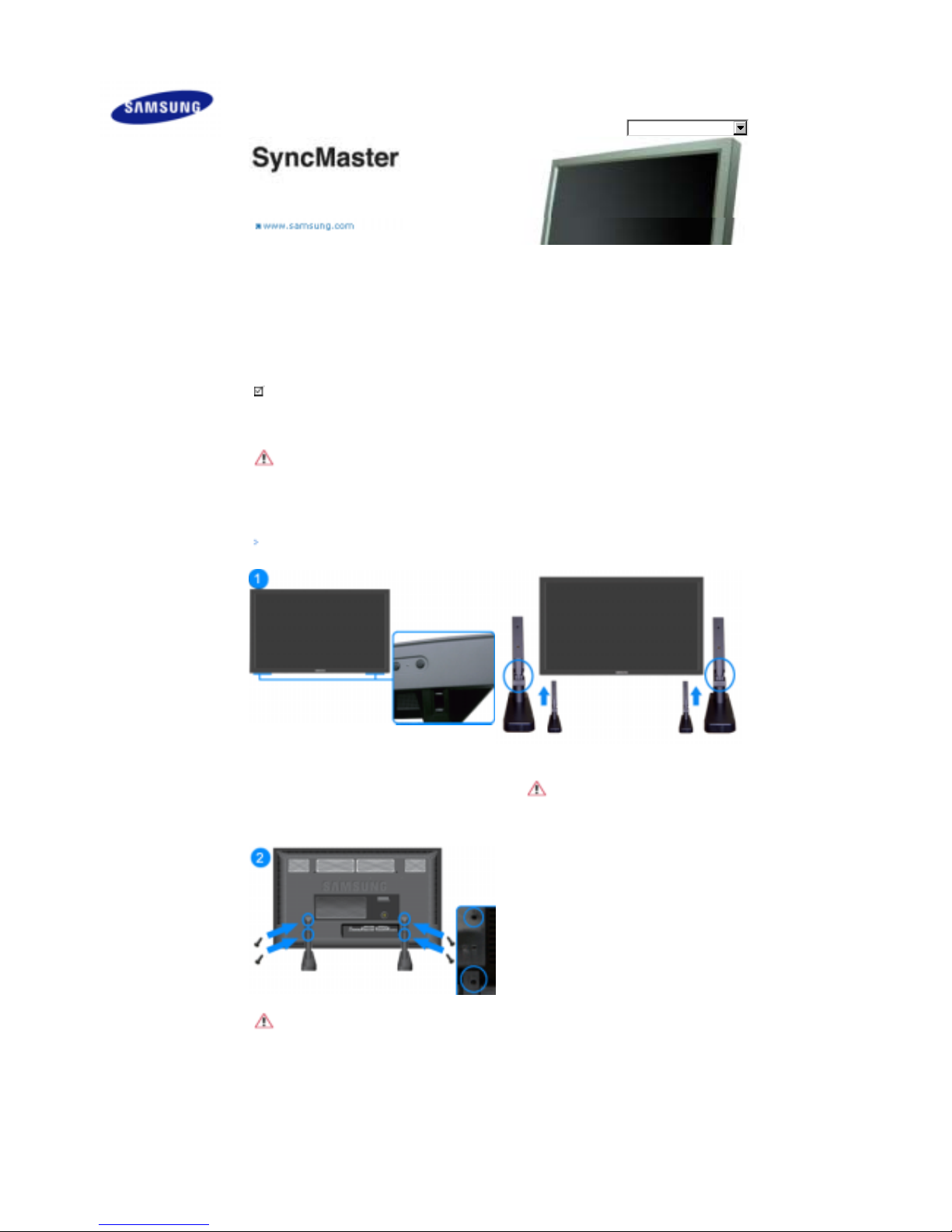

Instalación del kit del soporte

Nota

• Sólo se deben usar los pernos que se incluyen.

Pozor

Samsung Electronics no será responsable de los daños causados por la utilización de una base distinta de

las especificadas.

Instalación del Semi-soporte

Soporte

izquierdo Soporte

derecho

Pozor

Ponga la etiqueta "CAUTION" hacia atrás.

Pozor

La resolución puede ser diferente en cada modelo del producto. Para obtener más información acerca de la

mejor resolución, consulte la guía del usuario.

Conexión del monitor

Instrucciones de seguridad

Introducción

Conexiones

Instalación del kit del

soporte

Conexión del monitor

Uso del software

Ajuste del monitor

Resolución de problemas

Especificaciones

Information

Apéndice

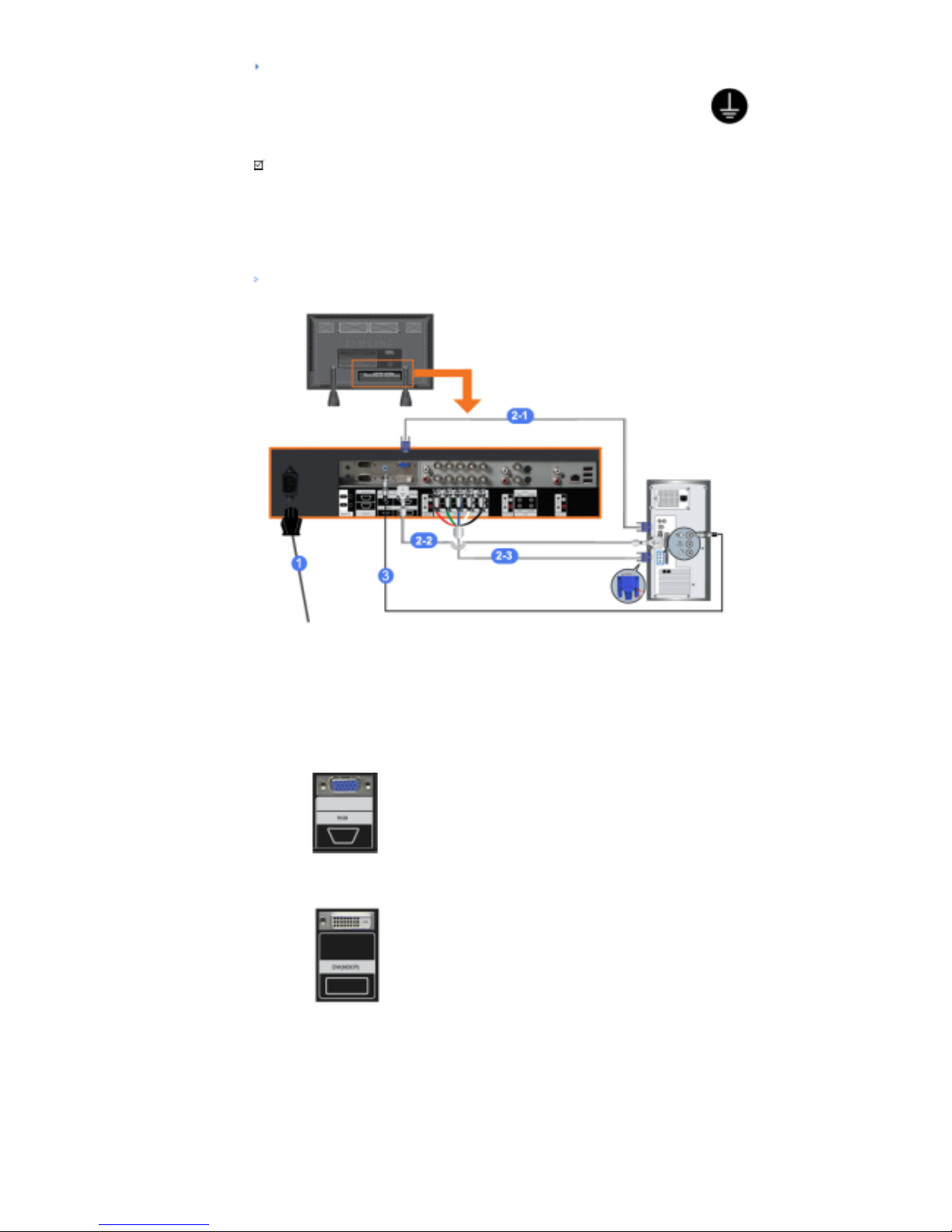

En el caso de un cable de alimentación con conexión a tierra

Si se produce un fallo, la conexión a tierra puede provocar una descarga eléctrica. Antes de conectar

la alimentación de CA, debe asegurarse de que el cable de conexión a tierra esté instalado

correctamente. Asimismo, cuando vaya a desconectar el cable de conexión a tierra, no se olvide de

desactivar la alimentación de CA.

Nota

• Los dispositivos de entrada de audio y vídeo (AV) como DVD, VCR o Cámaras de vídeo, al igual que su

computadora, se pueden conectar con el monitor. Para más información sobre cómo conectar los

dispositivos de entrada de audio y vídeo (AV), véase Controles de usuario en Ajuste del monitor.

Conexión con una computadora

1) Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor.

Active el interruptor de alimentación.

2) Hay 3 formas para conectar el D-sub al monitor.

Seleccione una de las siguientes:

2-1) Usando el conector D-sub (analógico) en la tarjeta de vídeo.

Conecte el cable D-sub al puerto RGB de 15 patillas de la parte posterior del monitor y al puerto

D-sub de 15 patillas del ordenador.

2-2) Usando el conector DVI (digital) en la tarjeta de vídeo.

Conecte el cable DVI al puerto DVI(HDCP) de la parte posterior del monitor y al puerto DVI del

ordenador.

2-3)

Usando el conector BNC (analógico) en la tarjeta de vídeo.

Conecte el cable BNC al puerto BNC/COMPONENT IN - R, G, B, H, V en la parte posterior del

monitor y al puerto D-sub de 15 patillas del ordenador.

Altri manuali per 820DXn - SyncMaster - 82" LCD Flat Panel...

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Samsung Monitor

Samsung

Samsung WM75A Manuale utente

Samsung

Samsung HP-S4273 Manuale utente

Samsung

Samsung SyncMaster 2263UW Manuale utente

Samsung

Samsung S27B970D Guida utente

Samsung

Samsung 720N - SyncMaster - 17" LCD Monitor Manuale utente

Samsung

Samsung SyncMaster S20A300N Manuale utente

Samsung

Samsung SyncMaster 2043SW Manuale utente

Samsung

Samsung SyncMaster 240MP Manuale utente

Samsung

Samsung QM85F Manuale utente

Samsung

Samsung SyncMaster C23A750X Manuale utente

Samsung

Samsung OH46F Manuale utente

Samsung

Samsung SyncMaster MD230 Manuale utente

Samsung

Samsung SMT-171N Manuale utente

Samsung

Samsung SyncMaster ME55A Manuale utente

Samsung

Samsung 900DF Manuale utente

Samsung

Samsung SyncMaster 172N Manuale utente

Samsung

Samsung SyncMaster 710T Manuale utente

Samsung

Samsung DM40E Manuale utente

Samsung

Samsung SyncMaster P1980ER Manuale utente

Samsung

Samsung SyncMaster 650MP-2 Manuale utente

Samsung

Samsung SyncMaster P2370H Manuale utente

Samsung

Samsung ML17NS Manuale utente

Samsung

Samsung SyncMaster 932NW Manuale utente

Samsung

Samsung T260HD - SyncMaster - 25.5" LCD Monitor Manuale utente

Manuali Monitor popolari di altre marche

Linear Acoustic

Linear Acoustic LQ-1000 Manuale utente

AOC

AOC I2579V Manuale utente

Gateway

Gateway FPD1520 Manuale utente

Furuno

Furuno Mu 120c Manuale utente

Asus

Asus VB171D - 17" LCD Monitor Manuale utente

Dell

Dell S2230MX Istruzioni utente

Philips

Philips 107C64 Manuale utente

Dell

Dell S2409WFP Manuale utente

EverFocus

EverFocus EN-7517E Manuale utente

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Manuale utente

Dell

Dell Precision 7680 Manuale di istruzioni

LG 50PM1M - - 50" Plasma Panel Manuale utente

Bosch

Bosch DDU 9 Manuale utente

Acer

Acer A231HL Manuale utente

Philips

Philips 86BDL4152T Manuale utente

NEC

NEC AccuSync LCD5V Manuale utente

Emay

Emay SleepO2 Manuale utente

IBM

IBM 6360 Istruzioni per l'installazione
