SATA AE5153EV Manuale utente
4.5 吨新能源电动龙门举升机
4.5T 2 Post Electric Lift Clear Floor Of New Energy Vehicles
AE5153EV/ AE5153EV-3
使用说明书 \ User’s Manual
EN
中文
AE5153EV/AE5153EV-3
3
中文 EN
目录
第一章 安全注意事项 ..........................................................................................................................................4
第二章 产品特性和参数.....................................................................................................................................5
第三章 安装准备 .....................................................................................................................................................9
第四章 安装指导 ....................................................................................................................................................11
第五章 保养指导 ....................................................................................................................................................15
第六章 常见问题 ................................................................................................................................................... 16
第七章 液压系统图及部件清单 ...................................................................................................................17
第八章 电气原理图..............................................................................................................................................18
第九章 产品爆炸图..............................................................................................................................................20
Chapter ⅠSafety Precautions...............................................................................................................................26
Chapter ⅡProduct Features and Parameters.................................................................................................27
Chapter ⅢPreparation for Installation............................................................................................................... 31
Chapter ⅣInstallation Instructions......................................................................................................................33
Chapter ⅤMaintenance Instructions..................................................................................................................38
Chapter ⅥCommon Faults......................................................................................................................................39
Chapter ⅦHydraulic System Diagram and Oil Pipe Routing Diagram ....................................................40
Chapter ⅧElectrical Schematic Diagram...........................................................................................................41
Chapter ⅨExploded Views ......................................................................................................................................42
AE5153EV/AE5153EV-3
4
中文 EN
第一章 安全注意事项
- 当您使用举升机时，必须保证您已经完全阅读了此说明书，包括安装，操作，安全等相关内容。
- 发现举升机有任何异常问题，停止使用。
- 不要超载使用举升机，本产品额定负载 4500KG.
- 当车辆准备开往上车位置前， 先将四个托臂摆开， 保证车辆通道没有任何障碍， 不要用脚踹托臂，
这样会损坏托臂齿。
- 只有接受过培训的人才可以操作举升机，禁止让汽车客户或者没有操作经验的人随意操作举升机。
- 举升机托臂的橡胶托盘必须与车辆的支撑点接触，否则会损坏车辆底盘。(不清楚支撑点位置的情况
下，建议电话 咨询车辆生产厂家 )
- 举升车辆前，必须确保所有托臂齿成功啮合。
- 必须使用 4 个托臂同时举升汽车，禁止使用少于 4 个托臂举升汽车。
- 当举升完汽车后，必须执行机械落锁动作，禁止在没有机械落锁的情况下，在车辆下方工作。
- 当需要拆装汽车部件或者需要前后推动车辆时，车辆重心会偏离，为了保证安全，需要使用四个独
立的支架来加强 车辆稳定性。
- 举升机周边必须干净，整洁，任何油污等障碍物都是安全隐患。
- 禁止在车内有人员的情况下将车辆举起。
- 下降车辆前，确保下方没有任何障碍物。
- 车辆驶出举升机前，先将托臂摆回初始位置，确保不会与车辆干涉。
- 在液压系统有压力的情况下，禁止拆卸任何液压件。
- 不要将手放入任何危险的点，例如保险块，钢丝绳，滑台与立柱间隙，链条，电气连接点等。
- 本产品只适用在室内，禁止在室外使用。
- 短托臂安装在前方，长托臂安装在后方。(一般汽车前置发动机 )
- 保险绳必须牢固，当拉动保险手柄时，主副立柱保险块必须同时完全同步打开。
- 操作人员必须穿戴安全鞋操作举升机。
- 整机质保一年。
AE5153EV/AE5153EV-3
5
中文 EN
第二章 产品特性和参数
2.1 产品特点
- 双油缸直驱，减少中间环节，更安全
- 立柱采用双 S 型截面设计，强度更高
- 3 节托臂设计，适用车型广泛
- 具备上限位功能，保护车顶免受损坏
-非对称安装，方便车门在修理过程中开得更大
-设有静电释放装置，保护人车安全
-标配长方形导电托盘
2.2 产品技术参数：
额定举升重量 4500KG
立柱内宽 3080mm（对称安装）/2940mm（不对称安装）
整机高度 3900mm
举升最低高度 110mm
托盘调节高度 70mm
举升最高高度 1820mm
三节托臂伸缩范围 580mm~1140mm
二节托臂伸缩范围 900mm~1430mm
电机参数 AE5153EV-3 3PH,380VAC,2.2KW, 铝合金外壳电机
AE5153EV 1PH,220VAC,2.2KW, 铝合金外壳电机
液压油类型 IS0 46# 抗磨液压油
AE5153EV/AE5153EV-3
6
中文 EN
对称安装产品示意图 (单位：mm)
AE5153EV/AE5153EV-3
7
中文 EN
非对称安装产品示意图 (单位：mm)
AE5153EV/AE5153EV-3
8
中文 EN
主要部件简介：
- 本机主要由主立柱，副立柱，滑台，托臂，锁臂装置 , 托臂锁，机械锁，油缸，动力单元，横梁等组成。
(看下图 )
立柱：基础部件，用于安装滑台，油缸等驱动装置
滑台：举升部件，装在立柱内，上下滑动
托臂：举升部件，与滑台安装在一起，与汽车支撑点接触，举升汽车
锁臂装置：安全部件，锁止托臂，使其无法转动
油缸：传动部件，液压站工作，将高压油打入油缸下腔，活塞杆上升，带动滑台上升
动力单元：动力部件，电机工作，带动泵工作，通过过滤网吸油，推出高压油
横梁：过桥部件，平衡钢丝绳，油管，保险绳通过龙门架从主立柱到副立柱，同时减轻了两立柱的内倾
电控箱：24V 控制电路，控制上升、下降和锁定
AE5153EV/AE5153EV-3
9
中文 EN
第三章 安装准备
拆卸包装
- 将包装箱拆开，去掉周围的包装材料，检查机器有无在运输中受损 , 对照装箱单检查主、配物件是否
齐全。将包装材 料远离儿童放置，以免造成危险；若包装材料会造成污染，应将其妥善处理。

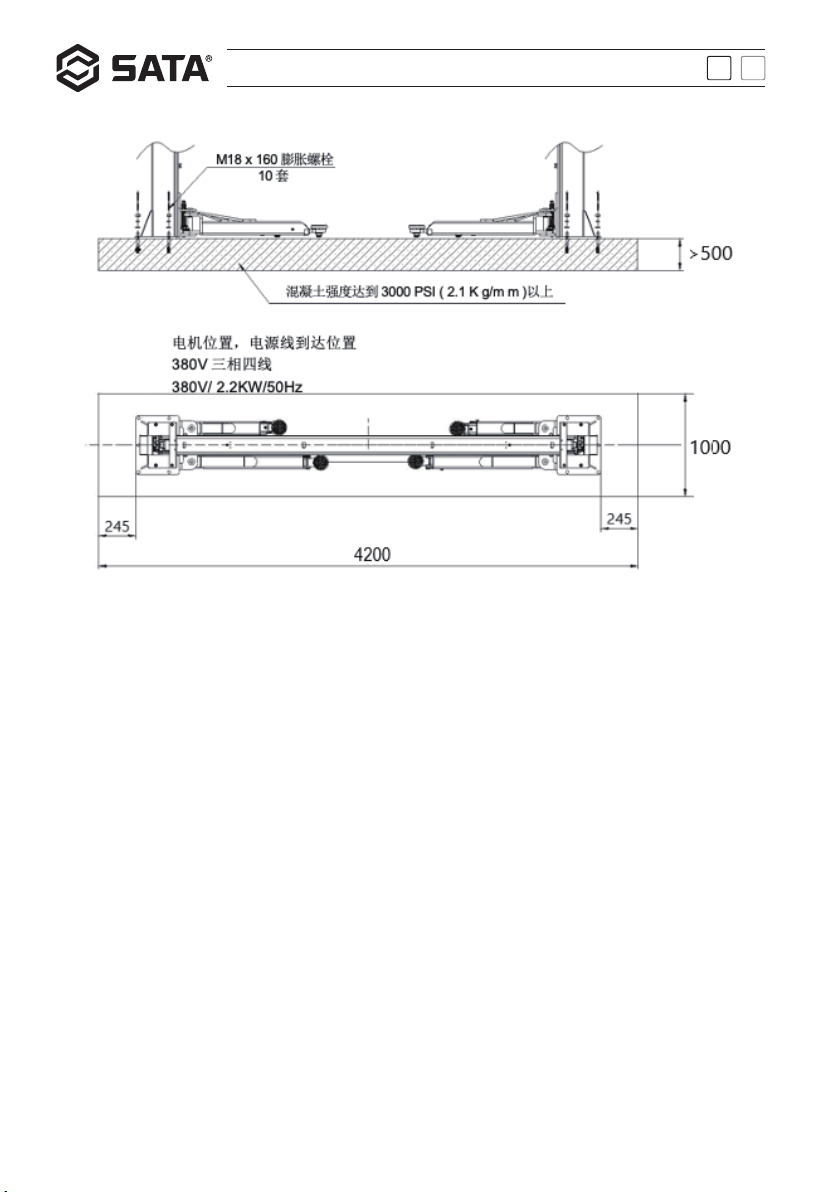

地基
- 用户有责任确保地基的稳固，混凝土的最小厚度为 500mm, 最小强度为 21MPa, 混凝土必须在安装日 15
天之前完成。与 膨胀螺栓相距 350mm 内不允许有其它任何地基设备以免破坏地基强度。用户有责任
提供安全的电源，气源，以及电 源连接线等连通部件。
AE5153EV/AE5153EV-3
10
中文 EN
工具
- 5m 卷尺
- 石粉笔
- 合适的冲击钻和钻头 (膨胀螺栓 M18X160mm)
- 锤子
- 合适的扳手
- 1.2m 的水平尺
- 撬棍
- 4m 高扶梯
- 合适的螺丝刀
- 100mmx100mm 的木砌 (用于平放立柱，保护油漆表面 )
