8
RUSSIAN

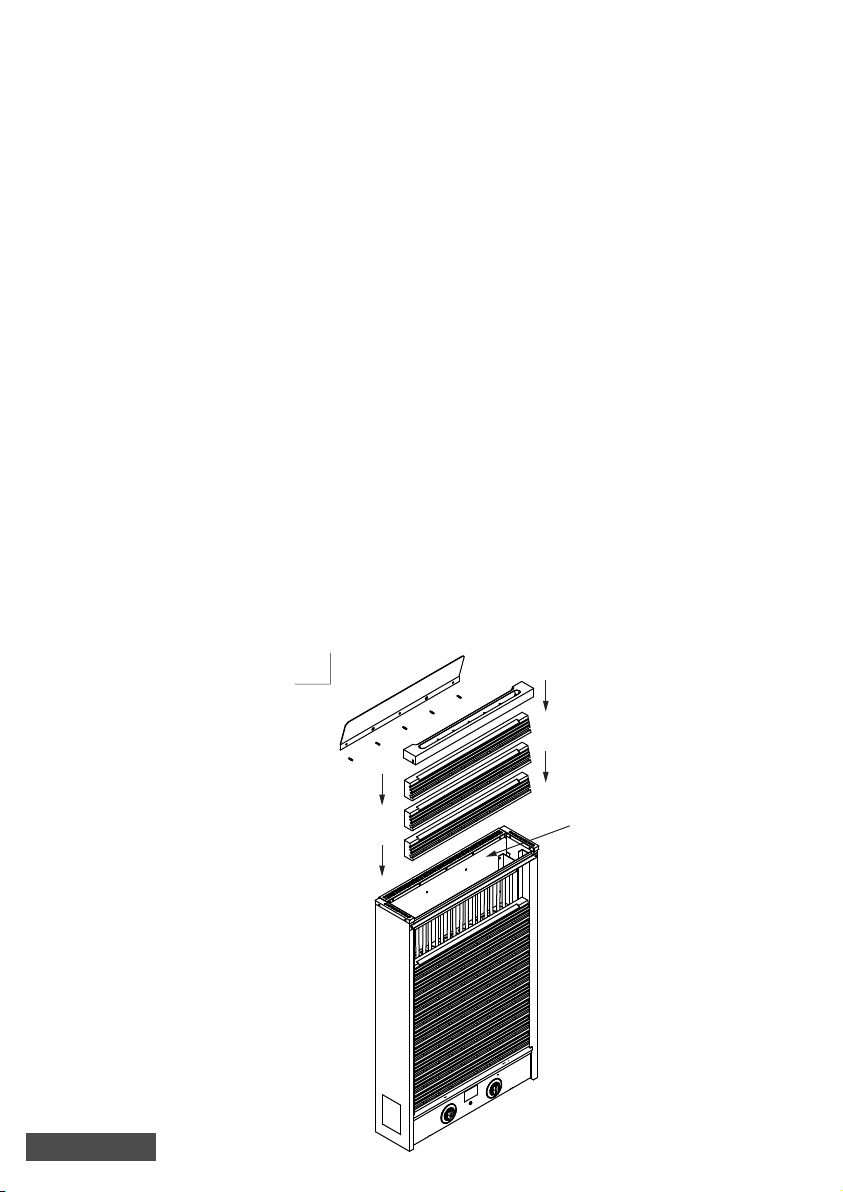

Remove the carton from the heating
elements before installing the heater as it
is only intended to protect them during
shipment.
ПРИМЕЧАНИЕ:
Note
C
A
1900
450
150
B
830
вид сбоку
305
D
настенное креплениевид сверху
CIR2-30NB
CIR2-40NB
CIR2-50NB
CIR2-60NB
CIR3-45NB
CIR3-60NB
CIR3-75NB
CIR3-90NB
200
200
275
300
250
300
350
400
100
100
100
100
100
100
125
125
AB
75
75
75
100
75
100
100
125
150
150
150
175
230
255
255
280
CD
250
250
300
350
300
350
400
450
100
100
100
100
100
100
100
100
AB
75
75
75
100
75
100
100
125
CD
Built-in Controls
Separate Control Unit
CIR2-30NS
CIR2-40NS
CIR2-50NS
CIR2-60NS
CIR3-45NS
CIR3-60NS
CIR3-75NS
CIR3-90NS
150
150
150
175
230
255
255
280
CIR2-30NS
Установка печи
Рекомендуется устанавливать каменку на стене рядом с дверью, чтобы воздух,
поступающий через дверь, смешивался с горячим воздухом производимым каменкой.
Для удобства и безопасности, соблюдайте минимальные безопасные расстояния как
показано на рис. 1 и кубические объёмы, указанные на рис. 5. Не устанавливайте
каменку в стенной нише или на полу. В сауне может быть установлена только одна
каменка.
Убедитесь, что основание под монтажную стойку достаточно прочное (например,
имеются крестообразные распорки в обшивке сауны) или можно укрепить стену
толстой доской, чтобы предотвратить падение каменки. Каменка крепится к стене при
помощи монтажной стойки.
Для крепления стойки к стене в комплект входят винты (6 штук). Чтобы прикрепить
каменку к монтажной стойке, поднимите каменку и вденьте болты, которые
находятся у каменки на задней панели, в соответствующие пазы наверху, по обеим
сторонам монтажной стойки. Чтобы каменка сохраняла устойчивость и случайно не
упала, если её заденут, привинтите её к монтажной стойке через заднюю панель, для
этого достаточно одного винта.
Для надёжности и безопасности, установку каменки должен осуществлять только
квалифицированный персонал. Неправильное электрическое соединение может стать
причиной удара током или пожара. Сверяйтесь со схемой электроподключения на (см.
стр. 12). Кабель электропитания соединяется с кабельной муфтой в блоке управления
через кабельный канал. Кабель должен быть марки РКГМ или ПРКА или другой
подобный термостойкий кабель. Блок управления должен быть открыт при
присоединении кабеля, см. рис. 2.
Минимальные безопасные расстояния (mm)
Minimum Safety Distances (mm)
Рис. 1
Fig. 1
Выньте тэны из картонной упаковки
перед их установкой, т.к. она
предназначена только для зашиты
тзнов во время транспортировки.
Установка монтажной стойки
Wall Mounting Rack Installation
Встроенные элементы управления
Отдельный блок управления
SIDE VIEW WALL MOUNTINGTOP VIEW
