Sawotec TH2-30NB-WL Manuale utente

BRUKSANVISNING PELARAGGREGAT

TOWER HEATER MANUAL

(VÄGG PELARAGGREGAT)

Tack för ditt köp av SAWOTEC bastuaggregat.

Lär bruksanvisningen noga innan aggregatet används.

Congratulations on your purchase of SAWOTEC sauna heater.

Please read the manual carefully before using the heater.

15 - 24 kW 10,5 -18 kW 8 - 12 kW 6 - 9 kW 3 - 6 kW

Inte för användning i USA , Kanada och Mexico.

Not for use in the USA, Canada and Mexico.

ELEKTRISKT BASTUAGGREGAT

ELECTRIC SAUNA HEATER

SVENSKA

ENGLISH

3P-1P

400V 3N~/

230V 3~/

230V 1N~

SVENSKA

INNEHÅLLSFÖRTECKNING

Säkerhetsanvisningar för användare..............................................................................................4

Säkerhetsanvisningar för tekniker..................................................................................................6

Installation av aggregat..................................................................................................................8

Bastustenar.................................................................................................................................10

Lägga i stenar..............................................................................................................................10

Volymrör......................................................................................................................................12

Termostat....................................................................................................................................14

Timer...........................................................................................................................................14

Elschema ...............................................................................................................................16-20

Placering av givare......................................................................................................................21

Luftventilation..............................................................................................................................23

Isolering.......................................................................................................................................23

Uppvärmning av bastun...............................................................................................................25

Tekniska data..............................................................................................................................26

Störningar....................................................................................................................................27

Reservdelar pelaraggregat ..........................................................................................................27

LÄS BRUKSANVISNINGEN

FÖR YTTERLIGARE VIKTIGA

INSTRUKTIONER

READ THE MANUAL FOR

ADDITIONAL IMPORTANT

INSTRUCTIONS

AGGREGATET FÅR EJ

ÖVERTÄCKAS, BRANDFARA

COVERING THE HEATER

CAUSES FIRE HAZARD

ENGLISH

TABLE OF CONTENTS

Safety Instructions for the user ......................................................................................................5

Safety Instructions for the Technician............................................................................................7

Heater Installation..........................................................................................................................9

Heater Stones .............................................................................................................................11

Loading the stones......................................................................................................................11

Stone Spacer...............................................................................................................................12

Thermostat..................................................................................................................................15

Timer...........................................................................................................................................15

Electrical Diagram ..................................................................................................................16-20

Sensor Location...........................................................................................................................21

Air Ventilation..............................................................................................................................23

Insulation.....................................................................................................................................23

Heating of the Sauna...................................................................................................................25

Technical Data ............................................................................................................................26

Malfunctions................................................................................................................................27

Tower Heater Spare Parts...........................................................................................................27

SVENSKA

Säkerhetsanvisningar

Observera dessa säkerhetsanvisningar innan bastun används eller

aggregatet installeras.

För användare:

•Denna produkt är inte utformad för att användas av personer (inklusive

barn) med begränsad fysisk eller mental förmåga och begränsad

erfarenhet av och kunskap om produkten. Under noggrann tillsyn av en

ansvarig person som besitter kunskap och erfarenhet, eller om

instruktioner har givits av den ansvarige, kan dock ovan nämnda

personer använda produkten.

•Barn är inte tillåtna att leka med apparaten.

•Använd inte aggregatet som en grill.

•Placera aldrig trä av något slag på det elektriska aggregatet.

•Täck inte över aggregatet. Det kan orsaka brand.

•Använd inte aggregatet för att torka kläder. Det kan orsaka brand.

•Sitt aldrig på aggregatet. Det är mycket varmt och kan orsaka allvarliga

brännskador.

•Använd inte klorerat vatten (t.ex. från pool eller jacuzzi) eller

havsvatten. Det kan förstöra aggregatet.

•När du installerar ett nytt aggregat, slå på aggregatet i 30 minuter.

Vistas inte i bastun när du gör detta. Se sida 21.

•Se till att inga lättantändlig föremål har placerats inom aggregatets

säkerhetsavstånd när du slår på aggregatet eller aktiverar timern för

fjärrdrift.

ENGLISH

Safety Instructions

Please take note of these safety precautions before using the sauna

or when installing the heater.

For user:

•This product is not designed to be used by persons (including children)

with limited physical or mental abilities and limited experience and

knowledge except under close supervision by a responsible person

with knowledge and experience or having been advised by such person.

•Under no circumstances should children be allowed to play with

the device.

•Do not use the heater as a grill.

•Do not put wood of any kind on the electric heater.

•Do not cover the heater. It may cause a fire.

•Do not use the heater for drying clothes. It may cause fire.

•Never sit on the heater. It is really hot and can cause serious burns.

•Do not use chlorinated water (e.g. from the swimming pool or jacuzzi)

or seawater. It can destroy the heater.

•When installing a new heater, switch the heater on for 30mins.

Do not stay inside the sauna room while performing the operation.

See page 21.

•Make sure that no flammable objects have been placed inside

the safety distances of the heater when you turn it on, activate

the timer for the remote operation.

SVENSKA

För tekniker:

•En behörig elektriker måste utföra ledningsdragning och reparationer.

•Följ min. säkerhetsavstånd vid montering av aggregatet (se bild 2).

•Den elektroniska givaren bör monteras så att inkommande luft inte stör

den. Om ett separat reglage används måste styrenheten och

kontrollpanelen monteras utanför bastukabinen.

•Om detta bastuaggregat ska användas i offentliga bastur eller bastur

som kan slås på via ett separat fjärrstyrt styrsystem, måste dörren till

bastun utrustas med en spärrfunktion så att standby-läget för fjärrdrift

stängs av om bastuns dörr öppnas när standby-läget är aktiverat för

fjärrdrift.

•Observera min. säkerhetsavstånd när bastuaggregatet placeras i

bastun (se bild 2).

•Observera specifikationerna gällande volymer för bastukabinen

(se bild 7).

•Observera specifikationerna gällande ventilation för bastukabinen

(se bild 6).

ENGLISH

For Technicians:

•Wiring and repairs must be done by a certified electrician.

•Follow the Minimum Safety Distances when mounting the heater

(see Fig. 2).

•The electronic sensor should be mounted in a way so that incoming air

will not interfere with it. If using a separate control, the control unit and

control panel must be mounted outside the sauna cabin.

•If this sauna heater is used for public saunas or saunas that may be

switched on by a separate remote-control system, the door of the

sauna room must be fitted with an interlock such that the stand-by

mode setting for remote operation is disabled if the sauna door is

opened when the stand-by mode setting for remote operation is set.

•When positioning the sauna heater, observe the minimum safety

distances (see Fig. 2).

•Observe the specifications on volumes of the sauna cabin (see Fig. 7).

•Observe the specifications on ventilation of the sauna cabin (see Fig. 6).

SVENSKA

Installation av aggregat

Aggregatet kan placeras var som helst i bastun, men av säkerhets- och komfortskäl, följ min.

säkerhetsavstånd på bild 2. Följ kubikvolymerna som anges i Tekniskt diagram (sida 16.). Installera

inte aggregatet mot golv- eller väggnischen. Installera inte fler än ett aggregat i bastun. Om fler än

ett aggregat ska installeras måste du följa specialinstruktionerna för installation av dubbla aggregat.

I de flesta länder finns det en lag som kräver att aggregat ska skruvas fast i golvet på samma sätt

som visas på bild 1a. Installera stödfästet av säkerhetsskäl, bild 1b.

Aggregatet blir extremt hett. För att förhindra risken att någon kommer åt aggregatet av misstag

rekommenderar vi att ett aggregatskydd installeras.

Kablarna som används till bastun måste vara av typen HO7RN-F eller motsvarande. En behörig

elektriker måste sköta elinstallationen av aggregatet så att det kan användas på ett säkert och

tillförlitligt sätt. En felaktigt utförd elanslutning kan orsaka elektriska stötar eller brand. Se elschemat

på sida 7.

Måste skruvas fast

direkt på golvet för att

förhindra att

aggregatet flyttas av

misstag.

Must be screwed

directly on the floor to

prevent the heater

from being

accidentally moved.

Vrid för att

justera höjden.

Twist to adjust

height.

Bild 1a

Fig. 1a

Bild 1b

Fig. 1b

* Reflektorn måste

monteras på aggregatet

* Reflector must be

attached to the heater

OBS!

Avlägsna kartongen från värmeelementen innan

du installerar aggregatet eftersom kartongen

endast skyddar värmeelementen under

transporten.

NOTE:

Remove the carton from the heating elements

before installing the heater as it is only intended

to protect them during shipment.

VARNING

Aggregatet måste fästas i

en vägg som är stark nog

att kunna stödja

aggregatet.

WARNING

Heater must be fixed to the

wall that is strong enough

to support the heater.

STAND

ENGLISH

Heater Installation

The heater can be placed wherever in the sauna, but for safety and convenience, follow the

minimum safety distances as provided in Fig. 2. Follow the cubic volumes given in the Technical

Diagram (page 16.). Do not install the heater to the floor or wall niche. Do not install more than one

heater in a sauna room unless you follow the special instructions for twin-heater installations. In

most countries, there is a law that requires heaters to be screwed to the floor as provided in Fig. 1a.

Install bracket support for safety purposes Fig. 1b.

The heater gets very hot. To avoid the risk of accidental contact with the heater, it is recommended

that a heater guard be provided.

The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certified electrician must

do the installation of the heater to ensure safety and reliability. Improper electrical connection can

cause electric shock or fire. Refer to the electrical diagram in page 7.

TH2-30NB-WL 1900

TH3-35NB-WL 1900

TH3-45NB-WL 1900

TH3-60NB-WL 1900

TH2-30NS-WL 1900

TH3-35NS-WL 1900

TH3-45NS-WL 1900

TH3-60NS-WL 1900

TH4-60NB-WL 1900

TH4-60NS-WL 1900

TH4-80NS-WL 1900

TH5-90NS-WL 1900

TH6-80NB-WL 1900

TH6-90NB-WL 1900

TH6-80NS-WL 1900

TH6-90NS-WL 1900

0091LW-SN501-6HT

0012LW-SN021-6HT

TH9-105NS-WL 2100

TH9-120NS-WL 2100

0012LW-SN051-9HT

0012LW-SN081-9HT

0032LW-SN051-21HT

0032LW-SN081-21HT

0032LW-SN012-21HT

0032LW-SN042-21HT

OBS!

Se styrenhetens bruksanvisning för

maximal märkeffekt. En

kontaktorenhet behövs om

aggregatets märkeffekt överskrider

den separata styrenhetens kapacitet.

En ytterligare kontaktorenhet kan

anslutas till aggregat med 10,5 kW

och högre effekt.

NOTE:

Please refer to the control unit

manual for maximum power rating.

Contactor unit is needed if heater’s

power rating exceeds separate

control unit’s capacity. Additional

contactor unit can be connected to

the heaters 10,5kW and higher.

Min. säkerhetsavstånd (mm)

Minimum Safety Distances (mm)

Bild 2

Fig. 2

max. 500

100

SVENSKA

Bastustenar

Bastustenarnas huvudsakliga syfte är att lagra tillräckligt med energi för att effektivt kunna förånga

vattnet som kastas på stenarna så att fuktighetsgraden i bastun kan hållas på rätt nivå. Stenarna

måste bytas ut åt minst en gång per år eller var 500:e timme, beroende på vad som kommer först.

Alla stenbitar måste avlägsnas från aggregatet och bytas ut mot nya i enlighet med beskrivningen i

aggregatets bruksanvisning. I den medföljande bruksanvisningen anges också hur många stenar

som behövs. Se sida 22 (Tekniska data).

OBS! Använd aldrig aggregatet utan stenareftersom detta kan orsaka brand eller skada aggregatet.

Vid användning i hushåll rekommenderar vi olivinstenar, olivine-diabasstenar eller peridotstenar

som är mindre än 10 cm. Stenarna måste läggas i aggregatet så att luften kan cirkulera mellan

stenarna.

Lägga i stenar i aggregatet

Vi rekommenderar att stenarna sköljs för att avlägsnaalla avlagringar och allt damm som kanorsaka

obehagliga lukter de första gångerna som aggregatet används. Det är viktigt att stenarna läggs i

försiktigt så att de inte blockerar luftcirkulationen genom aggregatet. Lägg i stenarna i aggregatet

på ett sådant sättatt värmeelementen intesyns från någon vinkel.Installera volymröret på ettkorrekt

sätt så att elementen inte böjs ellerkommer åt varandra närstenarna läggs i. Större stenar som inte

får plats mellan värmeelementen får intet tryckas dit med våld, utanmåste avlägsnas helt. Små bitar

eller stenar vars diameter är mindre än 35 mm, får inte läggas i aggregatet eftersom de blockerar

luftcirkulationen och orsakar överhettning samt eventuellt även skador på värmeelementet. Använd

den extra elementseparatorn för att säkerställa att elementen inte vidrör varandra. Placera inte

stenar inuti värmeelementets hållare, utan endast runt och ovanpå den. Om värmeelementen vidrör

varandra sjunker värmeelementets livslängd drastiskt.

OBS! Skador på värmeelement som kan härledas till att fel stenar använts eller att stenar lagts i på

ett felaktigt sätt omfattas inte av fabriksgarantin.

En elektriker bör testa att aggregatet fungerar som det ska innan stenar läggs i. Man kan testa

aggregatet genom att starta det en kort stund utan några stenar och sedan kontrollera att alla

värmeelement värms upp.

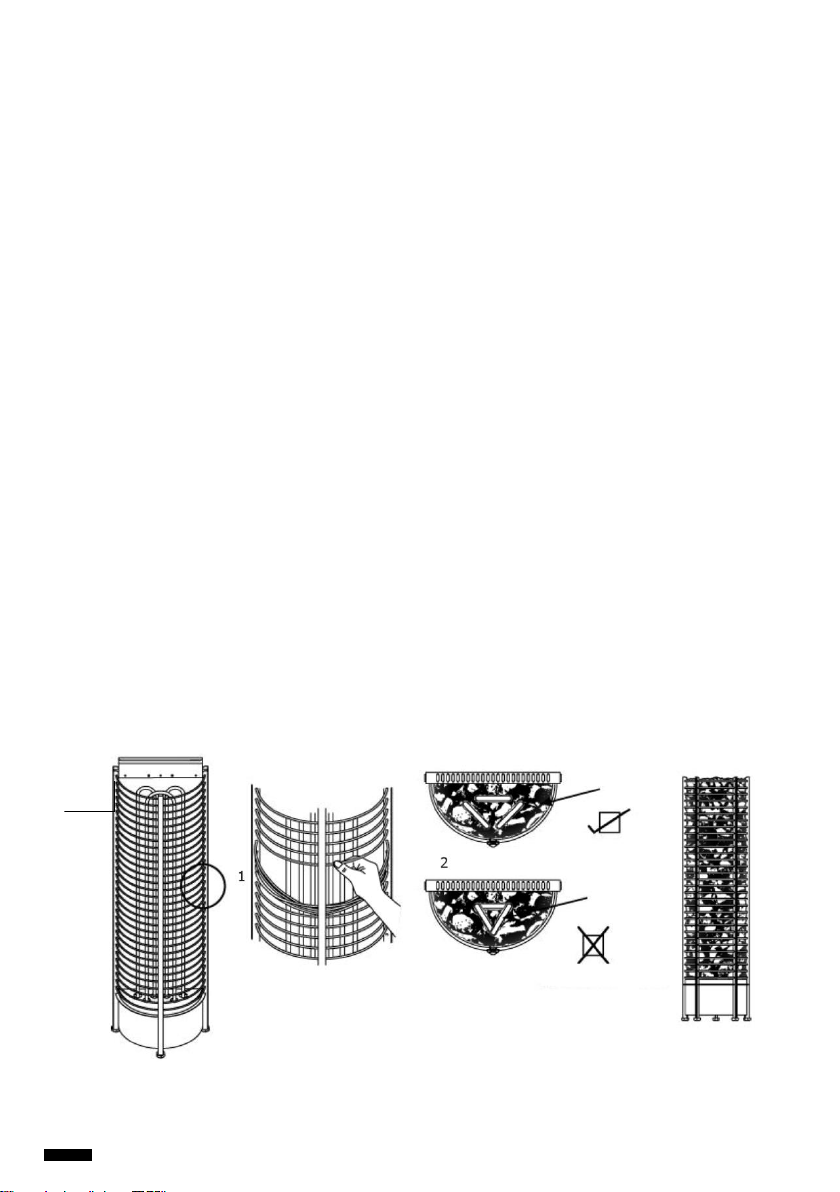

Sten

Stone

Korrekt arrangemang av stenar

Good stone arrangement

Värmeelement

Heating Element

Felaktigt arrangemang av stenar

Bad stone arrangement

Bild 3

Fig. 3

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Sawotec Stufa

Sawotec

Sawotec MN-23NS Manuale utente

Sawotec

Sawotec Tower TH2-30NB-CNR Manuale utente

Sawotec

Sawotec KRIOS Manuale utente

Sawotec

Sawotec Nordex Combi Next NRC-80NS Manuale utente

Sawotec

Sawotec ARI WALL HEATER ARI3-45NB WL Manuale utente

Sawotec

Sawotec MINI COMBI Manuale utente

Sawotec

Sawotec CUMULS CML-45NB Manuale utente

Sawotec

Sawotec PHOENIX Series Manuale utente

Sawotec

Sawotec ARI HEATER ROUND Manuale utente

Sawotec

Sawotec CUMULUS CML-45NB Manuale utente

Sawotec

Sawotec NRC-90NS-N Manuale utente

Sawotec

Sawotec TH2-30NB Manuale utente

Sawotec

Sawotec TH2-30NB Manuale utente

Sawotec

Sawotec ARI3-45NB-CNR Manuale utente

Sawotec

Sawotec SCANDIA COMBI NEXT Series Manuale utente

Sawotec

Sawotec SAVONIA COMBI Series Manuale utente

Sawotec

Sawotec ARI HEATER WALL ARI3-45NB-WL Manuale utente

Sawotec

Sawotec Super Nimbus Combi Manuale utente

Sawotec

Sawotec MINI COMBI Manuale utente

Sawotec

Sawotec Nordex NEXT NR-45NB Manuale utente

Sawotec

Sawotec Nordex NEXT NR-60NB Manuale utente

Sawotec

Sawotec SCA-45NB Manuale utente

Sawotec

Sawotec Nordex NEXT NR-45NS Manuale utente

Manuali Stufa popolari di altre marche

oventrop

oventrop Regucor Series Manuale utente

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuale utente

ELMEKO

ELMEKO ML 150 Manuale utente

BN Thermic

BN Thermic 830T Manuale utente

KING

KING K Series Guida

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guida rapida

Well Straler

Well Straler RC-16B Manuale utente

EUROM

EUROM 333299 Manuale utente

Heylo

Heylo K 170 Manuale utente

Eterna

Eterna TR70W Manuale utente

Clarke

Clarke GRH15 Manuale di istruzioni

IRSAP

IRSAP The Radiator Company Ovali Manuale utente

Empire Heating Systems

Empire Heating Systems WCC65 Manuale utente

Wetekom

Wetekom 92 86 43 Manuale utente

Desa

Desa SPC170-F Manuale utente

Watlow

Watlow Watrod Electric Tubular Heaters Manuale utente

Haverland

Haverland ECO-DRY GPS Series Manuale elenco delle parti

Stelpro

Stelpro ASILVC2060 Series Manuale utente
