Sawotec TH2-30NB Manuale utente

BEDIENUNGSANLEITUNG

MANUAL

DEUTSCH | ENGLISH

TOWER HEATER

CORNER

ELEKTRISCHER SAUNAOFEN | ELECTRIC SAUNA HEATER

Nicht für Inbetriebnahme in den USA , Kanada und Mexiko.

Not for use in the USA, Canada and Mexico.

TH2-30NB

TH3-35NB

TH3-45NB

TH3-60NB

TH2-30NS

TH3-35NS

TH3-45NS

TH3-60NS

TH4-60NB

TH4-60NS

TH5-80NB

TH5-80NS

TH5-90NS

TH6-80NB

TH6-90NB

TH6-80NS

TH6-90NS

TH6-105NS

TH6-120NS

TH9-105NS

TH9-120NS

TH9-150NS

TH9-180NS

TH12-150NS

TH12-180NS

TH12-210NS

TH12-240NS

Wir gratulieren Ihnen zum Kauf eines SAWOTEC

Saunaofens. Bitte lesen Sie die Bedienungsanleitung vor der

Benutzung des Saunaofens sorgfältig durch.

Congratulations on your purchase of SAWOTEC sauna

heater! Please read the manual carefully before using the

heater.

DEUTSCH

Sicherheitshinweise ...................................................... 4

Für Anwender: ......................................................4

Für Techniker: .......................................................6

Ofen Installation........................................................... 8

Sauna Steine...............................................................10

Befüllen des Saunaofens mit Saunasteinen ............10

Volumenrohr ...............................................................12

Bei Verwendung ohne Volumenrohr (nur für NB)............13

Einstellungen ..............................................................14

Termostat............................................................14

Zeitschalter .........................................................14

Anschlußplan .............................................................15

Installation des Ofenfühlers..........................................20

Belüftung....................................................................22

Wärmedämmung.........................................................22

Saunabeheizung...........................................................22

Sauna Pege...............................................................26

Fehlersuche ................................................................28

Ersatzteile Säulenofen..................................................30

Technische Daten ........................................................30

INHALTSVERZEICHNIS

BEACHTEN SIE DIE

ZUSÄTZLICHEN

WICHTIGEN

ANWEISUNGEN IN DER

BEDIENUNGSANLEITUNG

READ THE MANUAL FOR ADDI-

TIONAL IMPORTANT INSTRUC-

TIONS

BEDECKUNG DES

HEIZGERÄTS VERUR-

SACHT BRANDGEFAHR

COVERING THE HEATER

CAUSES FIRE HAZARD

ENGLISH 3

TABLE OF CONTENTS

Safety instructions........................................................ 5

For user:.............................................................. 5

For technicians: .................................................... 7

Heater installation ........................................................ 9

Heater stones..............................................................11

Loading stones into the heater .............................11

Stone Spacer...............................................................12

When not using Stone Spacer (for NB only)...................13

Control settings (NB-moodels)......................................14

Thermostat .........................................................14

Timer..................................................................14

Electrical diagram ........................................................15

Sensor location............................................................20

Air ventilation..............................................................23

Insulation ...................................................................23

Heating of the sauna room...........................................25

Sauna maintenance .....................................................27

Diagnostic table...........................................................29

Technical data .............................................................30

Tower heater spare parts .............................................31

DEUTSCH

SICHERHEITSHINWEISE

Bitte beachten Sie die folgenden Sicherheitsmaßnahmen bei der Installation des

Saunaofens und bei der Benutzung der Sauna.

Für Anwender:

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels

Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden

durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von

ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder dürfen das Gerät nur reinigen und warten, wenn sie beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem

Gerät spielen.

• Das Heizgerät nicht als Grillofen verwenden. Kein Holz auf den Heizkörper legen.

• Heizgerät nicht zudecken.Feuergefahr!

• Verwenden Sie den Ofen NICHT zum Trocknen von Kleidungsstücken, da dies

Brände verursachen kann.

• Nie zu dicht am Heizgerät sitzen. Es ist wirklich heiss und kann ernste

Brandwunden verursachen.

• Weder chloriertes Wasser (z.B. aus einem Schwimmbecken oder Whirlpool), noch

Meerwasser verwenden. Es kann zur Zerstörung des Heizgeräts führen.

• Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine halbe Stunde auf.

Halten Sie sich während dieser Zeit NICHTin der Saunakabine auf (Siehe Seite

22).

• Stellen Sie sicher, dass sich keine brennbaren Gegenstände auf oder vor dem Ofen

benden, bevor Stand-by für Fernwirken aktivieren.

ENGLISH 5

SAFETY INSTRUCTIONS

Please take note of these safety precautions before using the sauna

or when installing the heater.

For user:

• This product is not designed to be used by persons (including children)

with limited physical or mental abilities and limited experience and

knowledge except under close supervision by a responsible person

with knowledge and experience or having been advised by such person.

• Cleaning and user maintenance shall not be made by children without

supervision.

• Under no circumstances should children be allowed to play with the device.

• Do not use the heater as a grill.

• Do not put wood of any kind on the electric heater.

• Do not cover the heater. It may cause a re.

• Do not use the heater as clothes dryer. It may cause re.

• Never sit on the heater. It is really hot and can cause serious burns.

• Do not use chlorinated water (e.g. From the swimming pool or

jacuzzi) or seawater. It can destroy the heater.

• When installing a new heater, switch the heater on for 30mins. Do not stay

inside the sauna room while performing the operation. See page 25.

• Make sure that no ammable objects have been placed on the heater before

activating the preset time function or the stand-by mode for the remote

operation.

DEUTSCH

Für Techniker:

• Die Verdrahtung sowie Reparaturen müssen von qualiziertem Fachpersonal

ausgeführt werden.

• Beachten Sie beim Aufstellen des Saunofens die minimalen Sicherheitsabstände

(Siehe Seite 9).

• Beachten Sie die Hinweise zur optimalen Platzierung des Thermostatfühlers in der

Bedienungsanleitung des Steuergeräts. Das Bedienteil ist außerhalb der Kabine zu

montieren.

• Wenn dieser Saunaofen für öffentliche Saunen oder für Saunen, die durch

Fernwirken gestartet werden können, verwendet wird, muss die Tür der

Saunakabine mit einer Verriegelung ausgestattet sein, sodass die Vorbereitung

für die Betriebsart Stand-By für Fernwirken außer Kraft gesetzt wird, wenn die

Kabinentür geöffnet wird und die Betriebsart Stand-By für Fernwirken aktiviert ist.

• Beachten Sie beim Aufstellen des Saunaofens die Mindestabstände (Siehe Seite

• Beachten Sie die Vorgaben zum Rauminhalt der Saunakabine (Siehe Seite 28).

• Beachten Sie die Vorgaben zum Belüften der Saunakabine (Siehe Seite 22).

ENGLISH 7

For technicians:

• Wiring and repairs must be done by a certied electrician.

• Follow the Minimum Safety Distances when mounting the heater (See page 9).

• The electronic sensor and electronic heating system should be mounted in a way

so that incoming air will not interfere with it. If using separate control, the control

unit and control panel must be mounted outside the sauna cabin.

• If this sauna heater is used for public saunas or saunas that may be switched on

by a separate remote-control system, the door of the sauna room must be tted

with an interlock such that the stand-by mode setting for remote operation is

disabled if the sauna door is opened when the stand-by mode setting for remote

operation is set.

• Observe the specications on volumes of the sauna cabin (See page 30).

• Observe the specications on ventilation of the sauna cabin (See page 23).

DEUTSCH | ENGLISH

1300mm

200mm

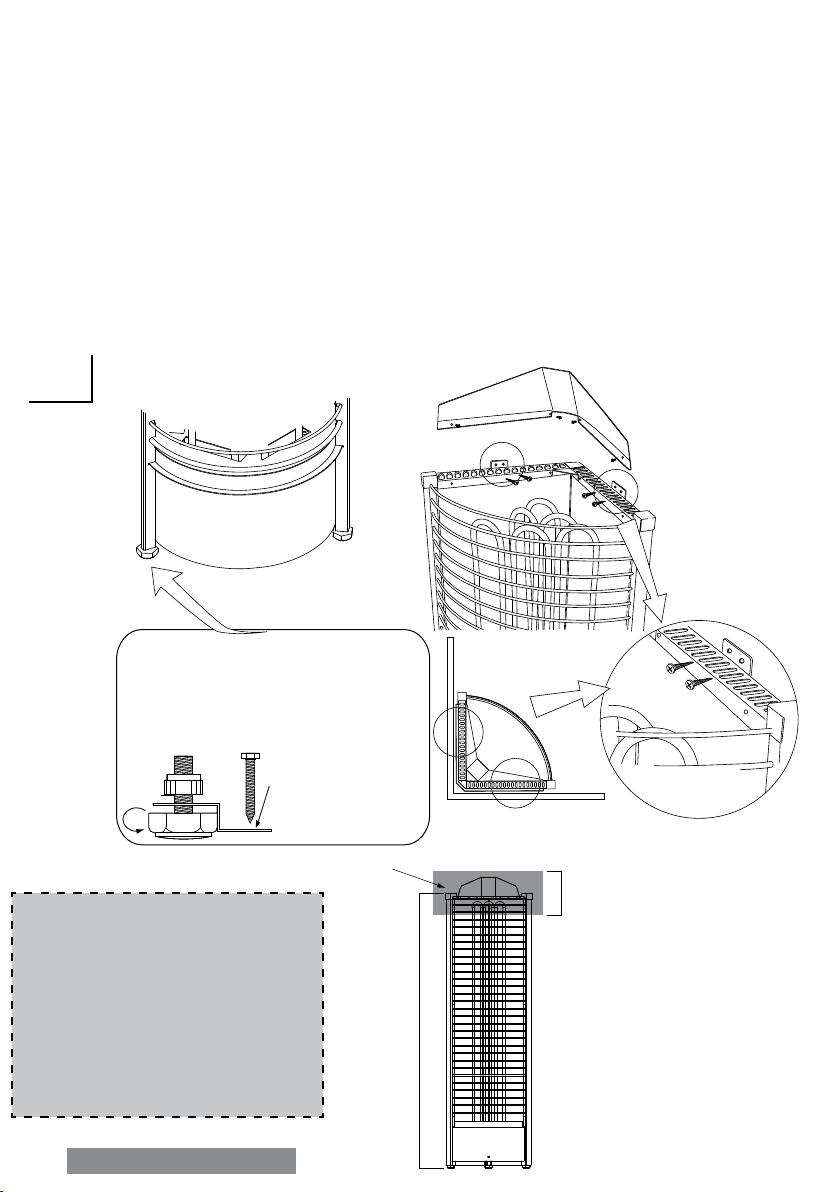

Abb. 1.

Fig. 1

Gestell

Stand

Durch das Drehen

die Höhe anpassen.

Twist to adjust the

height

Gestel l muß direkt am

Boden angeschraubt

werden, um zufällig-

es Verschieben des

Heizgräts zu vermeiden

Must be screwed

directly on the oor

to prevent the heater

from being accidentaly

removed.

NOTE!

Remove the carton from the heating

elements before installing the heater

as it is only intended to protect them

during shipment.

OFEN INSTALLATION

Der Ofen kann beliebig in der Sauna platziert werden. Um jedoch eine sichere und einfache

Installation zu gewährleisten, halten Sie sich bitte an die Mindestsicherheit- sabstände.

(Siehe Seite 9). Halten Sie sich auch an die vorgegebenen Raumvolumina, die im

technischen Diagramm auf Seite Siehe Seite 30 aufgezeigt werden. Installieren Sie

den Ofen nicht direkt am Boden auiegend bzw. an einer Wandnische. Installieren Sie

nicht mehr als einen Ofen in der Saunakabine. Der Ofen wird sehr heiß. Um das Risiko

einer unbeabsichtigten Berührung des Ofens zu vermeiden, wird die Montage der Reling

empfohlen. Die Energieversorgung der Sauna muss durch ein Zuleitungskabel entsprechend

der Norm HO7RN-F oder durch einen Kabeltyp gleichwertiger Bauform entsprechen. Die

Elektroinstallation des Heizgeräts muss aus Sicherheits- und Verlässlichkeitsgründen von

qualiziertem Fachpersonal ausgeführt werden. Unsachgemäße elektrische Anschlüsse

können Stromschlag oder Feuer verursachen. Siehe Anschlussplan auf Seite Siehe Seite

30.

HINWEIS!

Vor Beginn der Installation des

Saunaofens entfernen Sie den Karton

von den Heizelementen, da dieser nur

für den Transport dient.

DEUTSCH | ENGLISH 9

1300mm

200mm

Abb. 2

Fig. 2

HEATER INSTALLATION

The heater can be placed wherever in the sauna, but for safety and convenience, follow

the minimum safety distances as provided below (See page 9). Follow the cubic

volumes given in the Technical Data (See page 30). Do not install the heater to the

oor or wall niche. Do not install more than one heater in a sauna room unless you follow

the special instructions for twin-heater installations. In most countries, there is a law that

requires heaters to be screwed to the oor.

The heater gets very hot. To avoid the risk of accidental contact with the heater, it is

recommended that a heater guard be provided.

The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied

electrician must do the installation of the heater to ensure safety and reliability. Improper

electrical connection can cause electric shock or re. Refer to the electrical diagram (See

page 15).

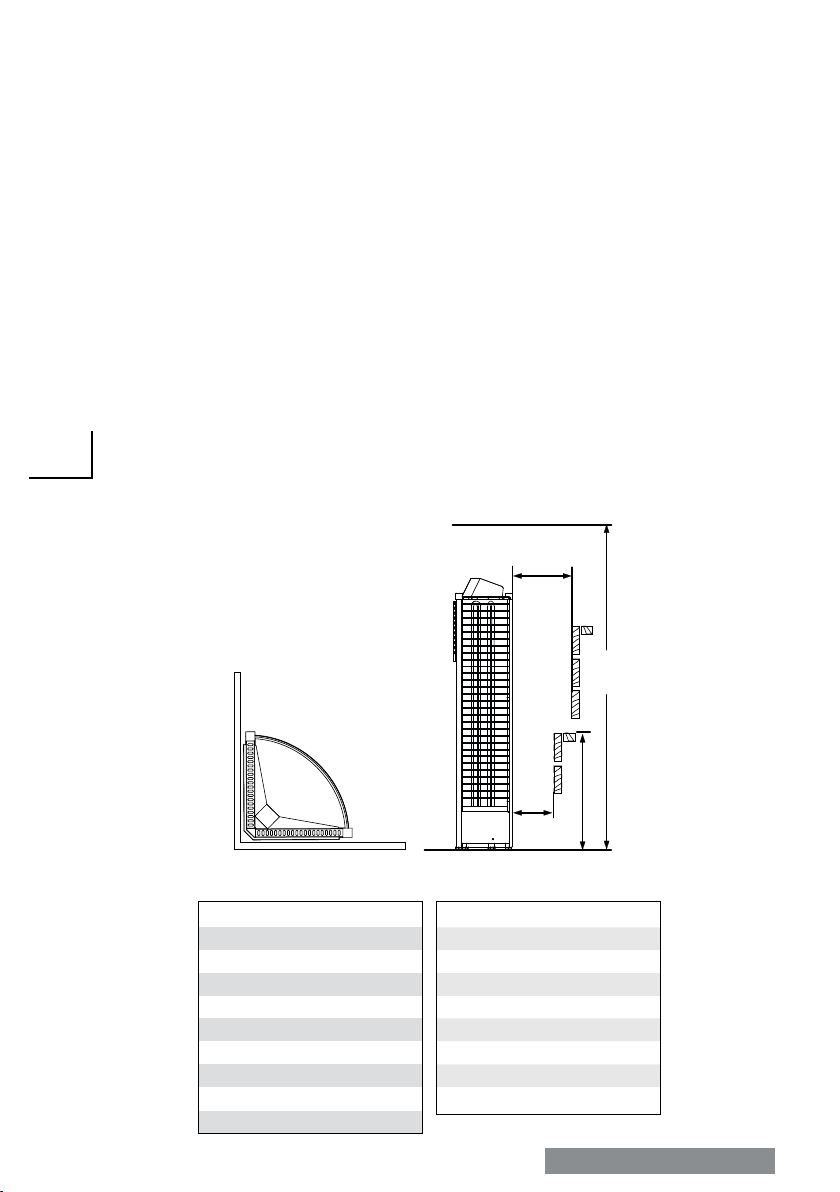

Minimum safety distances (mm)

Mindest Sicherheitsabstände (mm)

125

100

125

100

1900

TH2-30NB-CNR

TH3-35NB-CNR

TH3-45NB-CNR

TH3-60NB-CNR

TH2-30NS-CNR

TH3-35NS-CNR

TH3-45NS-CNR

TH3-60NS-CNR

TH4-60NB-CNR

TH4-60NS-CNR

A B

100

125

100

125

100

1900

2100

A B

TH5-80NS-CNR

TH5-80NB-CNR

TH5-90NS-CNR

TH6-80NB-CNR

TH6-90NB-CNR

TH6-80NS-CNR

TH6-90NS-CNR

TH6-105NS-CNR

TH6-120NS-CNR

max. 500

DEUTSCH

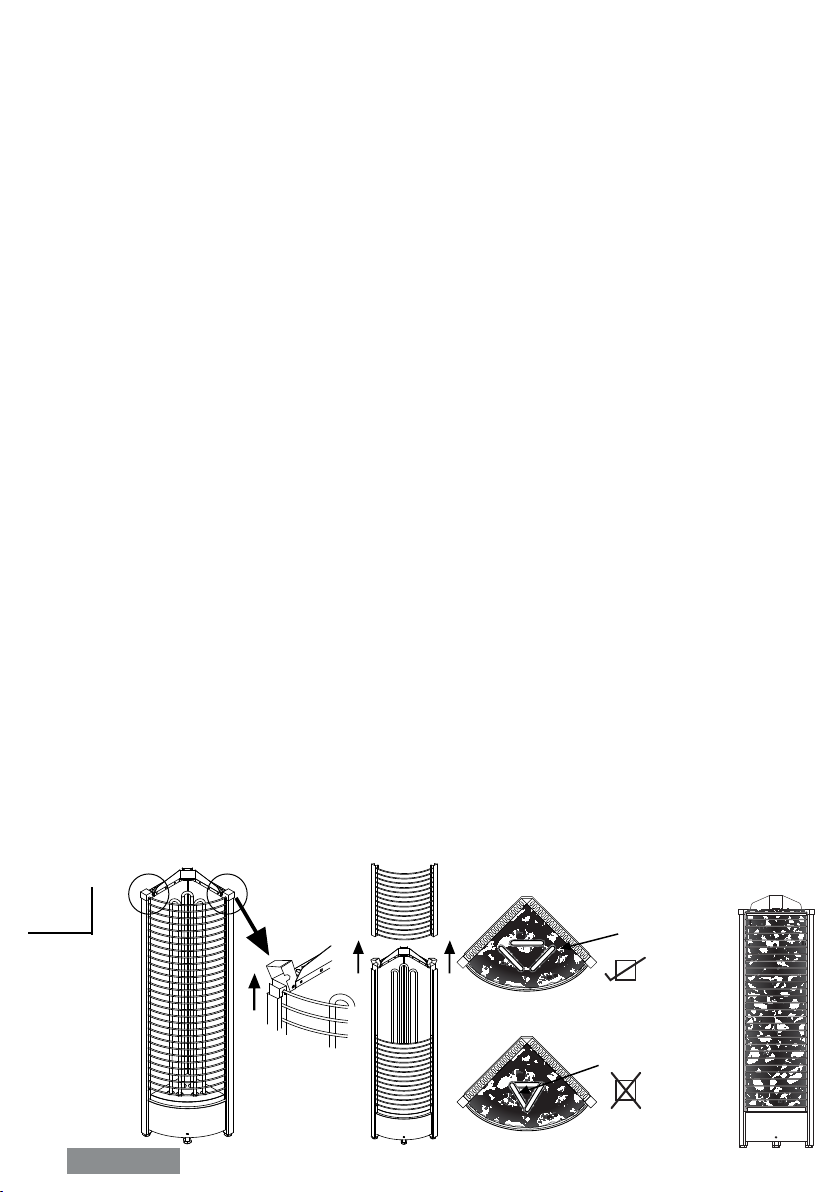

Abb. 3

Fig. 3

Gute Steineanordnung

Good stone arrangement

Stein

Stone

Heizsstäbe

Heating Element

Schlechte Steineanordnung

Bad stone arrangement

SAUNA STEINE

Der Hauptzweck der Verwendung von Saunasteinen ist es, genug Energie zu speichern,damit

das auf die Steine gegebene Wasser bei einem Aufguss efzient verdampft und somit einen

optimalen Feuchtgehalt in der Saunakabine zu erzielen. Die Steine sollten zumindest einmal

im Jahr oder nach 500 Betriebsstunden ausgetauscht werden, je nach dem was zuerst

eintritt. Sämtliche Saunasteine sollten aus dem Ofen entfernt und wie in der Betriebsanleitung

beschrieben, durch neue Steine ersetzt werden. Die erforderliche Menge an Steinen ist

ebenfalls in der Anleitung angeführt. (Siehe Seite 30, Technisches Diagramm)

HINWEIS! Nehmen Sie den Ofen nie ohne Steine in Betrieb, da dies Feuer verursachen könnte.

Verwenden Sie nur vom Hersteller empfohlenen Steine. Bei der Verwendung ungeeigneter

Saunasteine kann es zu Schäden an den Heizelementen kommen, was zu Garantieverlust

führen kann. Benutzen Sie auf keinen Fall Keramik Steine oder etwaige andere künstliche

Steine!

BEFÜLLEN DES SAUNAOFENS MIT SAUNASTEINEN

Es wird empfohlen, alle Steine vor der ersten Benutzung mit Wasser zu reinigen, um etwaige

Schmutz- oder Staubpartikel zu entfernen, welche bei den ersten Verwendungen des Ofens

unangenehme Gerüche verursachen könnten. Es ist sehr wichtig, dass alle Steine vorsichtig

in den Saunaofen gelegt werden, um zu vermeiden, dass die Luftzirkulation blockiert wird.

Beladen Sie den Ofen so mit Steinen, dass die Heizelemente von keinem Blickwinkel aus mehr

zu sehen sind. Stellen Sie sicher, dass durch die Beladung mit Steinen die Elemente nicht

verbogen werden oder sich gegenseitig berühren. Größere Steine, welche nicht zwischen

die Heizelemente passen, keinesfalls mit Gewalt in Position drücken, sondern komplett

entfernen! Steinstücke, kleiner als 35mm im Durchmesser, sollten erst gar nicht in den Ofen

geladen werden, da sie die Luftzirkulation blockieren, Überhitzung bzw. Beschädigungen der

Heizelemente verursachen könnten. Legen Sie keine Steine zwischen die Heizelement-Halter,

sondern um diese herum oder darauf (Siehe Seite 30). Bei gegenseitiger Berührungen der

Heizelemente verringert sich deren Lebensdauer signikant.

HINWEIS! Beschädigungen der Heizelemente durch Überhitzung, verursacht durch die

Verwendung falscher Steine oder durch das unsachgemäße Auffüllen des Ofens mit Steinen,

sind nicht durch die Herstellergarantie gedeckt. Bevor der Ofen mit Steinen befüllt wird, sollte

überprüft werden, ob der Ofen funktioniert. Den Ofen für kurze Zeit ohne Steine in Betrieb

nehmen um sicher zu stellen, dass sich alle Heizelemente erwärmen.

Altri manuali per TH2-30NB

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Sawotec Stufa

Sawotec

Sawotec SCANDIA COMBI NEXT Series Manuale utente

Sawotec

Sawotec Nordex NEXT NR-45NB Manuale utente

Sawotec

Sawotec Nordex NEXT NR-60NB Manuale utente

Sawotec

Sawotec ARI HEATER ROUND Manuale utente

Sawotec

Sawotec Nordex NEXT NR-45NS Manuale utente

Sawotec

Sawotec MINI COMBI Manuale utente

Sawotec

Sawotec ARI3-45NB-CNR Manuale utente

Sawotec

Sawotec TH2-30NB Manuale utente

Sawotec

Sawotec NRC-90NS-N Manuale utente

Sawotec

Sawotec CUMULUS CML-45NB Manuale utente

Sawotec

Sawotec TH2-30NB-WL Manuale utente

Sawotec

Sawotec SCA-45NB Manuale utente

Sawotec

Sawotec MINI COMBI Manuale utente

Sawotec

Sawotec MN-23NS Manuale utente

Sawotec

Sawotec Super Nimbus Combi Manuale utente

Sawotec

Sawotec Tower TH2-30NB-CNR Manuale utente

Sawotec

Sawotec ARI HEATER WALL ARI3-45NB-WL Manuale utente

Sawotec

Sawotec KRIOS Manuale utente

Sawotec

Sawotec ARI WALL HEATER ARI3-45NB WL Manuale utente

Sawotec

Sawotec PHOENIX Series Manuale utente

Sawotec

Sawotec CUMULS CML-45NB Manuale utente

Sawotec

Sawotec Nordex Combi Next NRC-80NS Manuale utente

Sawotec

Sawotec SAVONIA COMBI Series Manuale utente

Manuali Stufa popolari di altre marche

oventrop

oventrop Regucor Series Manuale utente

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuale utente

ELMEKO

ELMEKO ML 150 Manuale utente

BN Thermic

BN Thermic 830T Manuale utente

KING

KING K Series Guida

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guida rapida

Well Straler

Well Straler RC-16B Manuale utente

EUROM

EUROM 333299 Manuale utente

Heylo

Heylo K 170 Manuale utente

Eterna

Eterna TR70W Manuale utente

Clarke

Clarke GRH15 Manuale di istruzioni

IRSAP

IRSAP The Radiator Company Ovali Manuale utente

Empire Heating Systems

Empire Heating Systems WCC65 Manuale utente

Wetekom

Wetekom 92 86 43 Manuale utente

Desa

Desa SPC170-F Manuale utente

Watlow

Watlow Watrod Electric Tubular Heaters Manuale utente

Haverland

Haverland ECO-DRY GPS Series Manuale elenco delle parti

Stelpro

Stelpro ASILVC2060 Series Manuale utente
